对称式气缸连接器底座结构设计

在气动回路与机电一体化执行单元的集成作业场景中，连接底座的结构合理性直接决定了动力传递的同轴度、负载耐受能力以及长期运行的结构稳定性，这款对称式气缸连接器底座，正是针对中小负载气动执行端的刚性连接需求开发的结构件。从实际应用场景来看，这类部件常被用在轻工自动化生产线的气动推料模组、小型工装夹具的气缸固定端、非标自动化设备的直线执行单元连接位，替代传统的拼接式连接支架，减少装配环节的累计公差，提升整套执行机构的运行刚性。

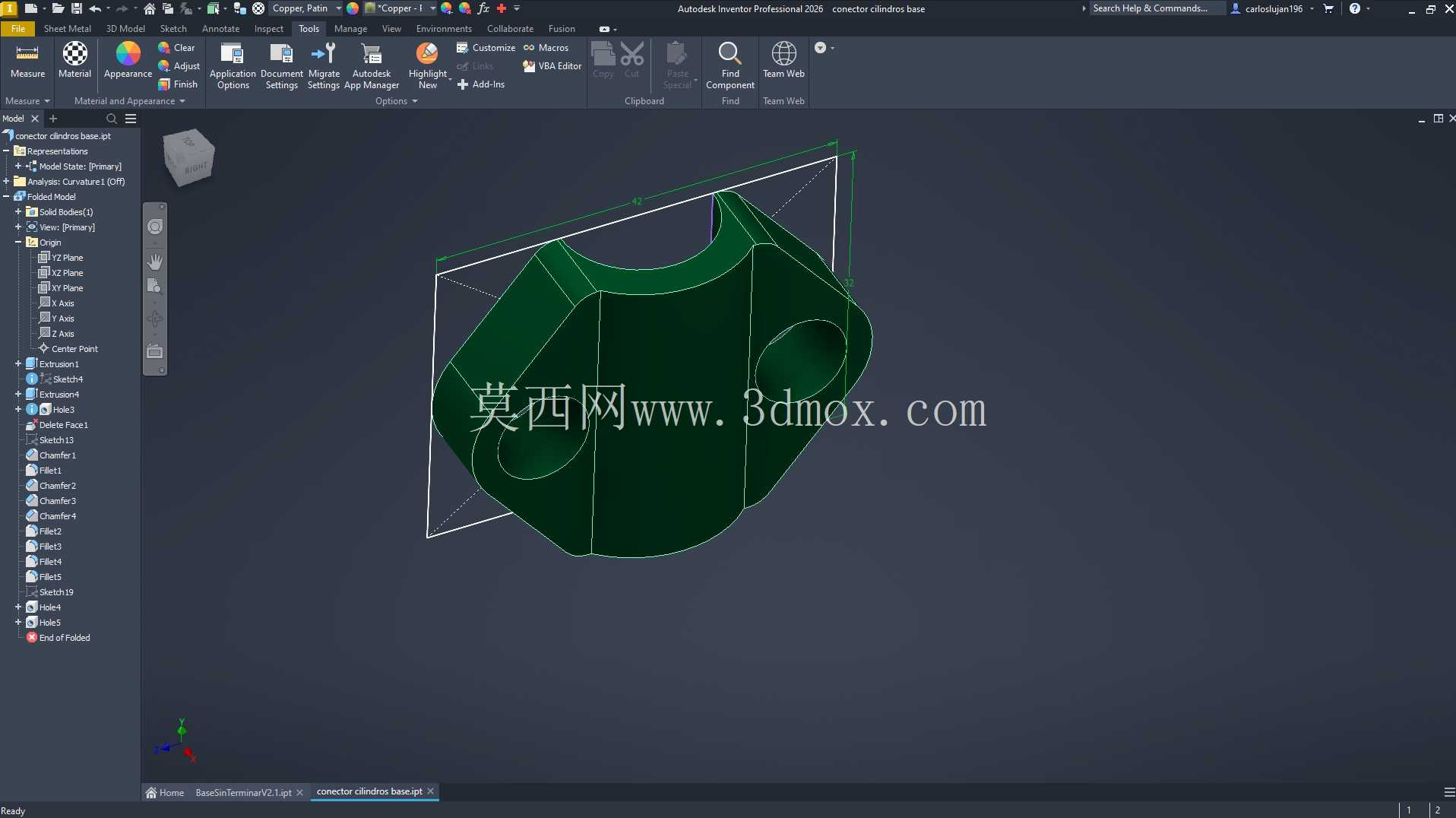

从功能特性上看，该部件采用完全对称的结构构型，主体为一体化成型的块状基体，两侧设置同轴的圆柱通孔作为杆类执行元件的穿装定位位，基体上部开设弧形避让槽，用于适配气缸端盖的圆弧轮廓，避免装配时出现结构干涉。对称结构的设计优势在于，无论执行杆的伸出方向是正向还是反向，底座的受力状态都能保持均匀，不会出现单侧应力集中导致的基座变形问题，同时在批量装配时无需区分安装方向，能够有效降低产线装配的操作复杂度，减少错装概率。基体的安装面做了平面度公差约束，能够保证与设备安装基板的贴合度，避免因贴合间隙导致的连接松动，在长期往复冲击的气动作业场景下，能够保持连接位置的精度稳定性。

设计思路上，这款底座没有采用多余的冗余结构，所有构型都围绕功能需求展开：两侧的同轴孔在建模阶段就做了同轴度约束，孔壁预留了合适的配合公差，能够与标准直径的传动杆形成间隙配合，既保证杆体伸缩时的顺滑度，又不会因间隙过大导致径向窜动；上部的弧形槽轮廓完全匹配常用标准气缸的端盖外径，装配时能够起到径向定位的作用，无需额外调整对中位置；基体的边角位置做了小尺寸倒角处理，既去除了加工后的锐边避免装配划伤，又不会过多削减基体的结构强度。从安装边界来看，该部件的整体外轮廓尺寸紧凑，占用的安装空间较小，能够适配安装空间局促的小型自动化设备内部布局，安装孔位的间距符合通用气动辅件的安装孔距标准，能够直接替换同规格的传统连接支架，无需对原有设备的安装基板做二次改孔加工，降低设备改造的成本与周期。

在实际工况适配性上，该结构的壁厚分布经过受力优化，在穿装孔的受力承载区域做了局部加厚处理，能够承受气缸往复运动带来的周期性冲击载荷，避免长期运行后出现孔位磨损、基座开裂的问题；基体的非受力区域做了适当的材料去除，在保证整体结构强度满足负载要求的前提下，尽可能降低部件自身重量，减少执行端的运动惯量，提升气缸动作的响应速度。对于结构设计从业者来说，这类对称式连接底座的建模过程需要重点关注配合面的公差约束、对称特征的参数化关联，在修改单侧孔位尺寸时能够同步驱动另一侧特征更新，保证结构的对称性不被破坏；对于设备选型人员来说，这类一体化连接底座相比多零件拼接的连接结构，省去了多个零件之间的装配公差累计，连接刚性更优，适合对执行端定位精度有一定要求的气动作业场景，比如小件分拣的气动推料工位、工装夹具的夹紧气缸固定位、小型检测设备的执行元件连接位，都能通过这类部件实现稳定的连接支撑，减少设备运行过程中的连接松动、位置偏移等常见故障。
