多齿式自适应三指机械夹持执行末端

这类三指带齿夹持结构，是自动化产线末端执行器里适配性极强的一类设计，日常在3C电子小件分拣、机加工上下料、不规则异形件转运场景里出镜率极高。区别于平行夹爪只能适配规则方正工件的局限，这种周向均布的三指结构，能在收拢过程中自动找正工件中心，哪怕是圆柱类、带局部凸起的异形件、甚至表面带轻微锥度的毛坯件，都能实现稳定抱持，不需要额外增加视觉定位的辅助找正工序，能大幅降低中小批量产线的改造成本。

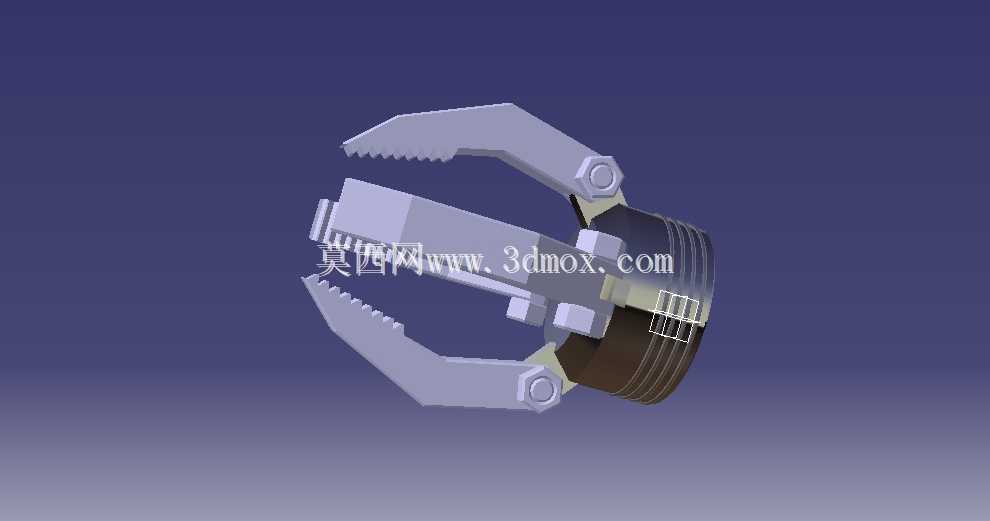

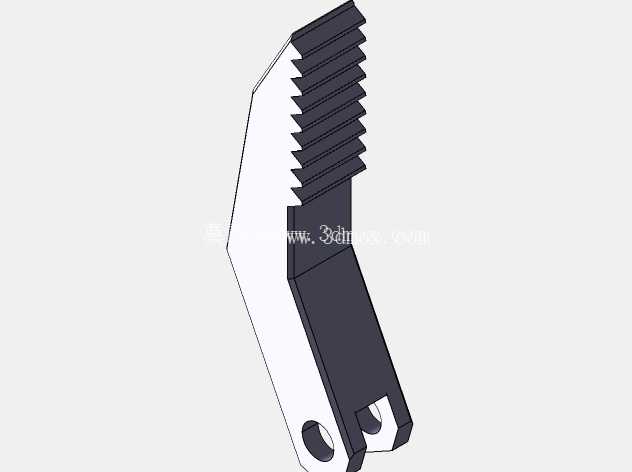

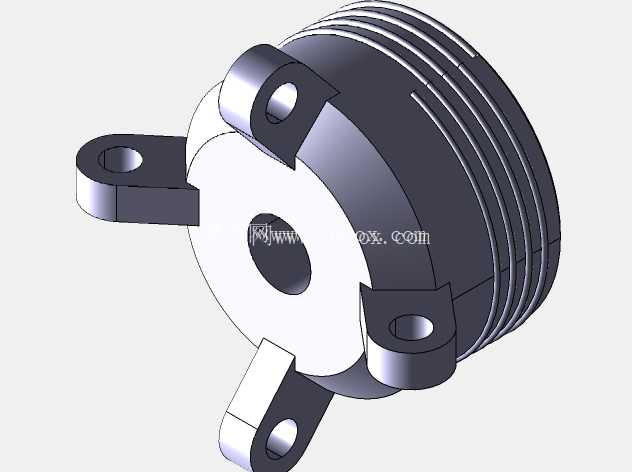

从结构设计逻辑来看，三个夹指沿基座周向120度均匀排布，每个夹指根部都通过铰接销轴与基座内的驱动滑块连接，驱动端采用标准外螺纹接口，可直接匹配市面主流的气动回转缸、小型电动推杆输出端，不需要额外做转接法兰设计，安装适配性覆盖多数轻载搬运工位的动力输出规格。夹指内侧加工有连续的锯齿形咬合齿，齿形角度做了60度倒角处理，既可以在夹持金属毛坯件时增加接触摩擦力，避免工件转运过程中出现滑脱，又不会因为齿尖过于尖锐在软质塑料、铝件表面留下过深的夹痕，兼顾夹持稳定性与工件表面防护需求。

尺寸边界上，这类夹爪收拢状态下的最小夹持直径可覆盖10mm以内的细小轴类零件，张开状态下最大夹持直径能达到80mm，单指的有效夹持行程留足了冗余，针对同批次内尺寸公差波动在±5mm的工件，不需要重新调整夹指初始位置就能直接适配。夹指与铰接座之间预留了0.2mm的装配间隙，避免长期往复转动出现卡滞，铰接位置内嵌了自润滑铜套，在无额外润滑的工况下也能保证百万次往复动作的磨损量在可控范围内，日常维护只需要定期清理齿缝间残留的切屑、灰尘即可，不需要复杂的拆解保养。

实际选型应用时，要注意这类夹爪属于轻载夹持范畴，单指额定夹持力控制在50N以内，适配单工件重量不超过1.5kg的搬运场景，如果是重型工件搬运，需要对应加大夹指截面厚度、更换更高强度的铰接销轴。夹指本身采用模块化设计，单个夹指出现磨损、崩齿时可以单独拆卸更换，不需要整体更换整个夹爪基座，能有效降低产线运维的备件成本。基座尾部的外螺纹接口做了标准公制粗牙设计，和驱动端连接时只需要在螺纹面涂少量螺纹锁固胶，就能避免长期往复动作出现接口松动，安装时要保证三个夹指的初始张开角度一致，避免收拢时出现偏心导致的工件夹持歪斜。

在异形件抓取场景里，这种带齿三指结构的优势格外明显，比如针对表面带防滑纹路的塑料壳体、形状不规则的铸铝小毛坯、甚至是圆柱形的电子元器件，夹指在收拢过程中会根据工件外轮廓自动调整贴合角度，每个夹指的齿面都能和工件表面形成有效接触，不会出现平行夹爪常见的两点接触夹持不稳、容易晃荡的问题。如果是有特殊防滑需求的场景，还可以在夹指齿面额外粘贴聚氨酯防滑垫，不需要改动原有夹指结构就能进一步提升夹持摩擦力，适配表面更光滑的玻璃、抛光金属件的抓取需求。

结构建模过程中，要重点校核铰接销轴的剪切强度，以及夹指根部的抗弯截面系数，避免满负载夹持时夹指根部出现断裂风险；三个夹指的运动轨迹要做干涉检查，保证收拢到最小直径位置时，相邻夹指之间不会出现磕碰，同时张开到最大位置时，铰接位置不会出现脱开的风险。夹指表面的锯齿齿距控制在2mm，齿深0.8mm，这个参数是经过多轮场景验证的，既不会因为齿距过大减少有效接触齿数，也不会因为齿距过小导致切屑容易卡在齿缝里难以清理。
