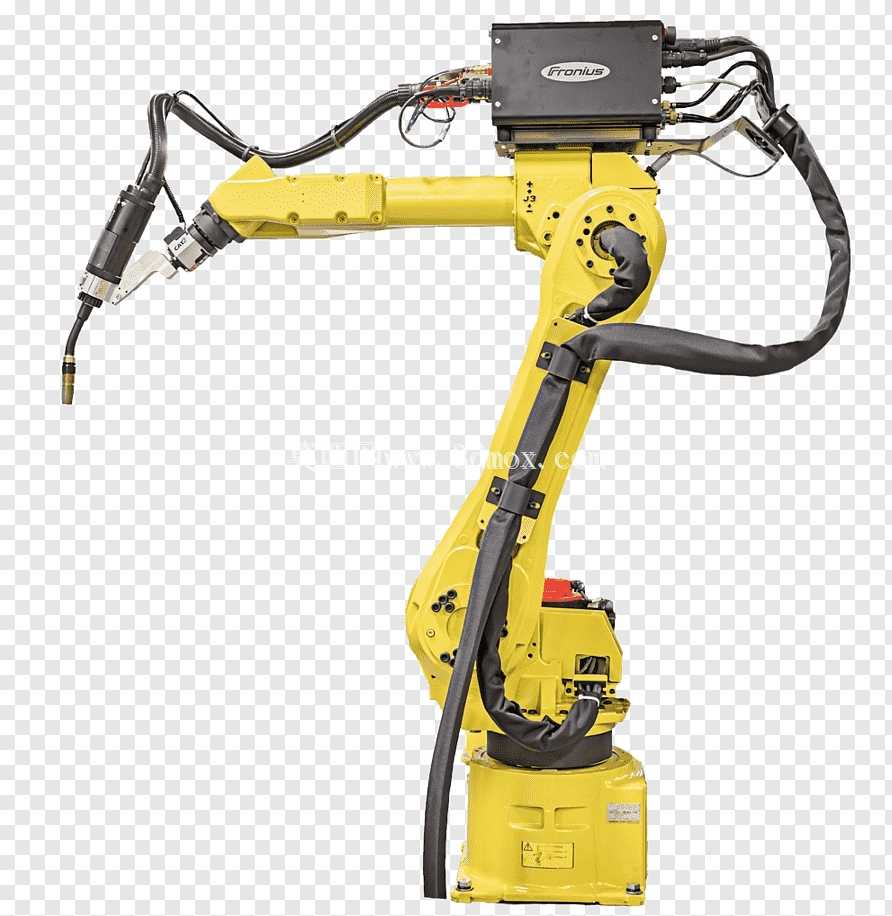

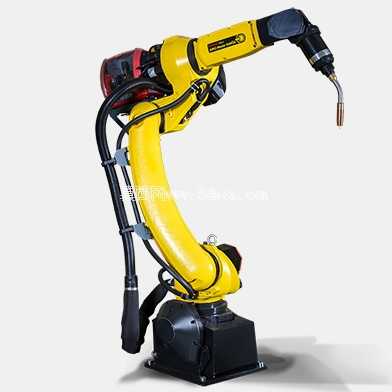

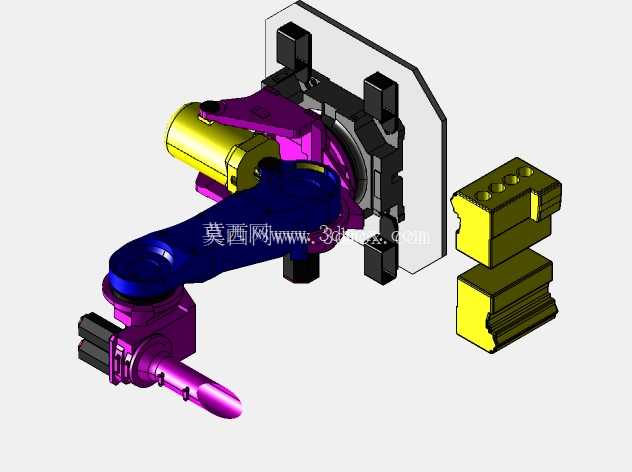

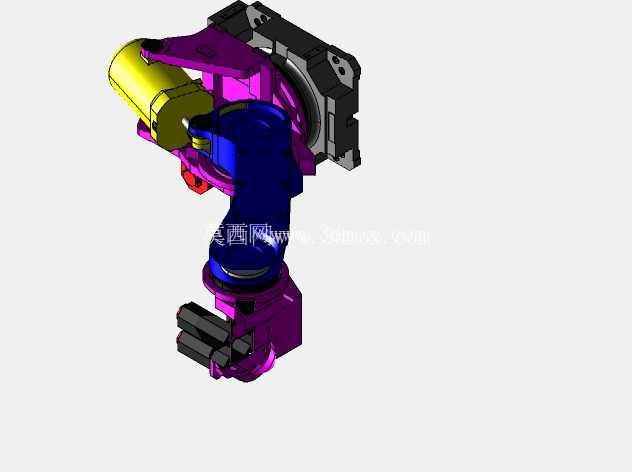

发那科六轴焊接机械臂结构设计

　　这款六轴焊接机械臂的结构设计，核心围绕焊接作业的实际工况展开，首先要考虑的就是车间焊接工位的常见布局——多数中小零部件焊接工位的作业半径在1.4米到1.8米区间，底座安装边界控制在400mm见方的固定平面上，不需要额外拓展地基，适配现有焊接工装台的预留安装位，不管是单独工位的固定焊接，还是搭配变位机的协同作业，都能满足安装空间要求。从关节自由度的配置来看，六个关节的转动范围完全覆盖焊接作业的常用姿态：底座回转关节支持±170度转动，覆盖工位左右两侧的待焊区域，不需要频繁挪动工件位置；大臂俯仰关节的摆动范围覆盖-60度到+130度，既能下探到工装台低位的工件焊缝，也能抬升完成高位构件的焊接；小臂俯仰、腕部三个转动关节的组合，能让末端焊枪到达工件任意角度的焊缝位置，哪怕是管件相贯线、箱体内部角焊缝这类复杂位置，也能调整到合适的焊枪倾角，避免出现焊枪干涉、焊缝可达性差的问题。

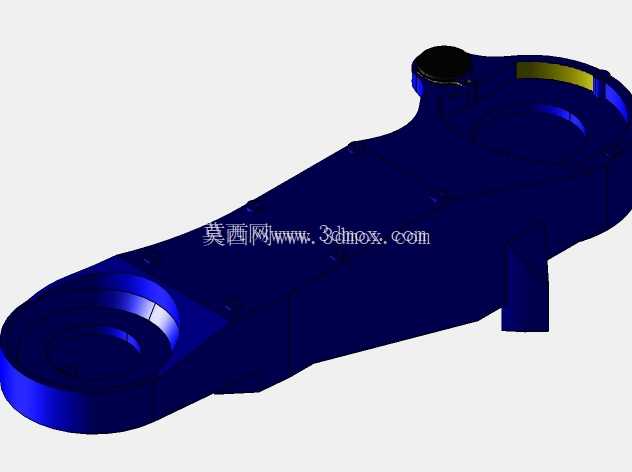

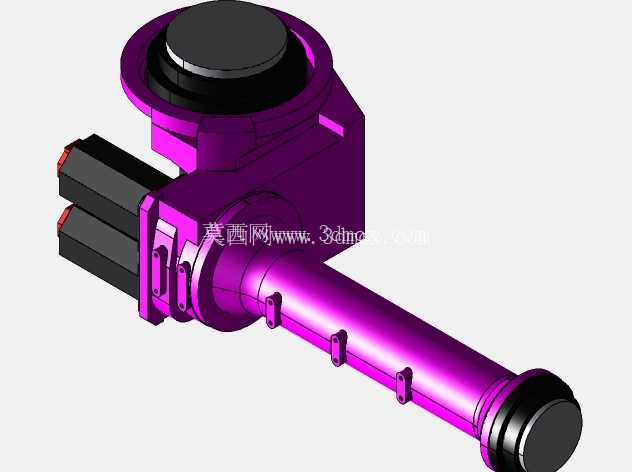

　　设计过程中，管线的排布是重点考量的部分，焊接作业现场有大量焊渣飞溅、弧光辐射，还有焊接烟尘的附着，所以把动力线缆、气管、焊枪送丝管都沿着臂体内部的走线槽布置，外部只在关节活动位置预留耐弯折的防护套，既避免管线被焊渣烫损，也防止臂体运动过程中管线和周边工装、工件发生剐蹭，减少日常维护的管线更换频率。末端执行器的安装接口采用通用的焊枪连接法兰，适配主流的气保焊、氩弧焊焊枪安装尺寸，不需要额外制作转接件，更换焊枪或者调整焊接工艺的时候，拆装效率更高。臂体的结构采用轻量化的铸钢件搭配局部加强筋设计，在保证关节连接刚性的前提下，尽可能降低臂体自身重量，减少关节伺服电机的负载，提升运动过程的平稳性，避免焊接过程中臂体抖动造成焊缝成型不良。

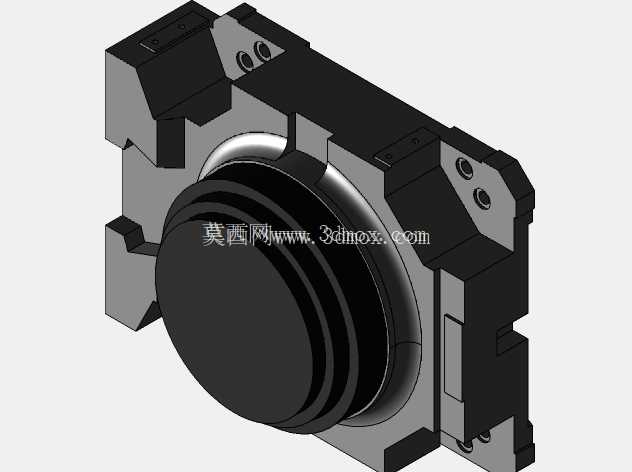

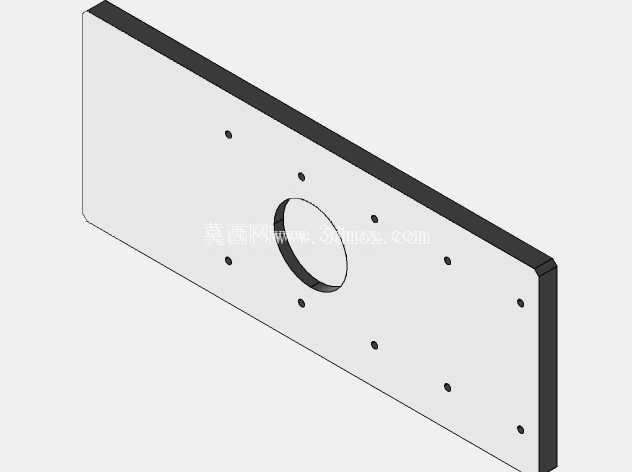

　　底座部分设计了均匀分布的安装螺栓孔，搭配定位销孔，安装的时候能快速找准定位精度，重复定位精度控制在±0.08mm以内，满足批量焊接作业的位置一致性要求。从实际应用场景来看，这类机械臂主要用于汽车零部件焊接、五金构件加工、工程机械小件焊接等场景，替代人工完成重复度高、焊接环境恶劣的作业环节，相比人工焊接，能稳定保持焊枪行走速度、干伸长度的一致性，减少焊接缺陷的产生。设计时还考虑了日常维护的便利性，每个关节的润滑注油口都设置在臂体外侧容易操作的位置，减速机、电机的检修盖板不需要完全拆解臂体就能打开，降低后期运维的拆解难度。

　　臂体的外形采用流畅的弧面过渡设计，没有容易积留焊渣、烟尘的直角凹槽，日常清理的时候只需要擦拭表面就能保持整洁，避免焊接残渣堆积在臂体缝隙里影响关节活动。关节处的密封结构采用耐温耐磨损的密封圈，能阻挡焊接烟尘、金属碎屑进入关节内部，延长减速机和轴承的使用寿命。在运动参数的匹配上，各个关节的转动速度按照焊接作业的实际需求设置，空程移动的时候能快速到达待焊位置，焊接行走的时候能保持低速平稳，不会因为速度波动造成焊缝宽窄不一的问题。腕部的负载能力预留了足够的余量，除了安装常规焊枪之外，还能搭载焊缝跟踪传感器、清枪剪丝机构等配套附件，拓展自动化焊接的功能。整个臂体的重心经过优化设计，在大臂伸展到最大作业半径的时候，底座的倾覆力矩控制在安全范围内，不需要额外加装配重块，减少整体设备的占地面积。
