12伏37转JGB520减速直流电机结构

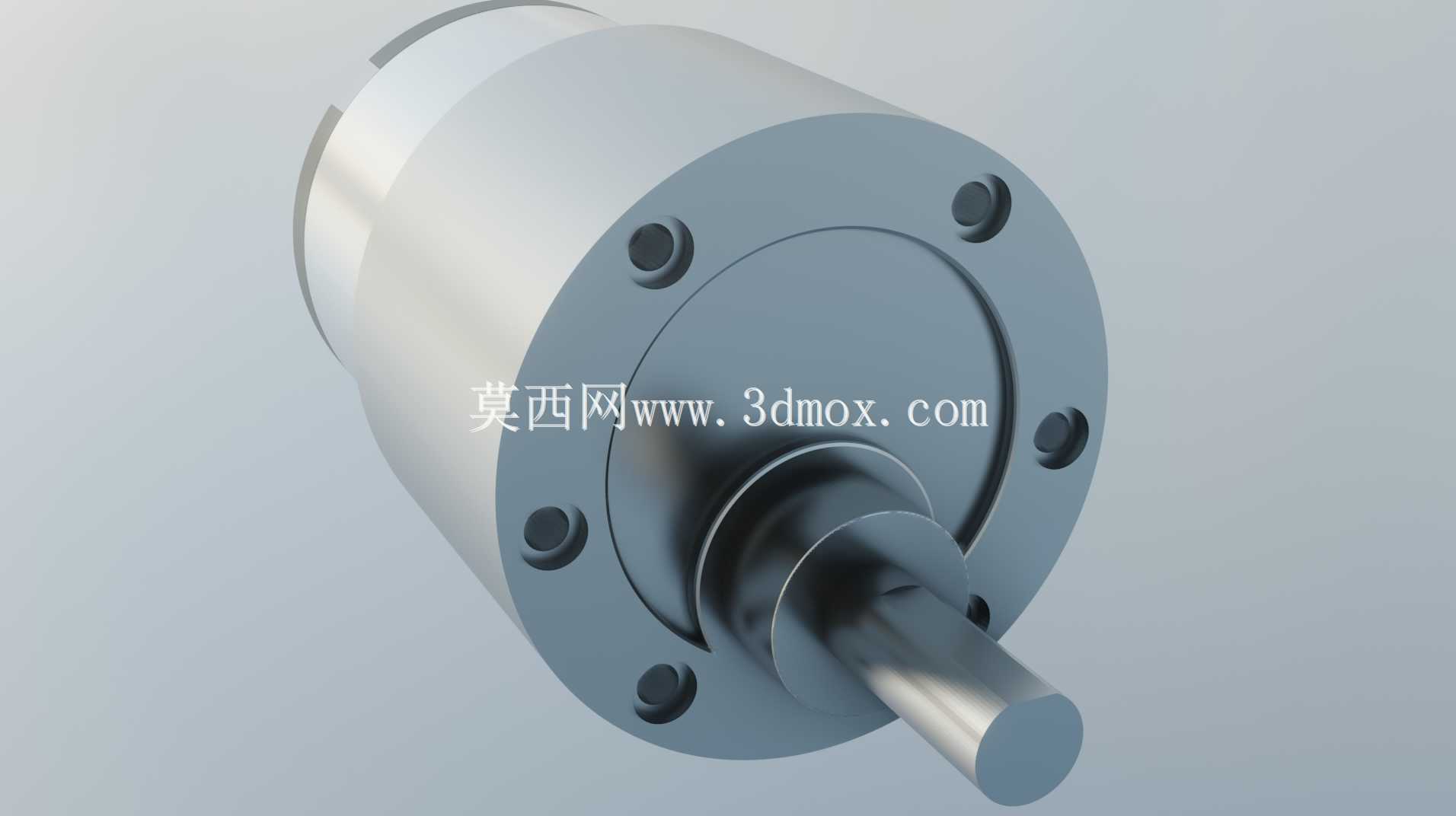

　　这款JGB520减速直流电机，在小型自动化传动场景里的适配度很高，日常做桌面级传动装置改造、小型智能代步部件、家用小电器传动模组搭建的时候，经常会碰到同规格选型需求，很多刚接触小型传动结构设计的从业者，容易忽略减速箱和电机本体的安装配合边界，导致后期装配出现输出轴同轴度偏差、固定孔位错位的问题。从结构设计逻辑来看，这款电机采用直流行星减速结构搭配520规格电机本体，输出端为单出轴光轴设计，轴径与轴伸长度匹配常规小型联轴器、同步带轮的安装尺寸，减速箱端盖采用圆周均布安装孔的设计，安装孔的位置度公差控制在常规小型传动件的适配范围内，能直接适配市面上多数标准的微型电机固定支架，不需要额外做转接板加工。实际应用中，这类12伏额定电压、37转额定输出转速的减速电机，常被用在小型电动窗帘传动模组、桌面级3D打印机送料机构、智能小车驱动单元、小型自动售货机的货道推送结构里，它的输出扭矩刚好能覆盖这类轻载传动场景的需求，不会因为扭矩冗余造成整机成本上升，也不会因为扭矩不足出现负载卡滞的问题。

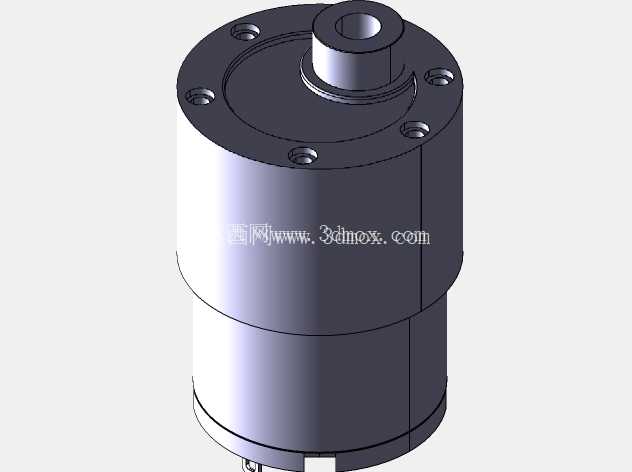

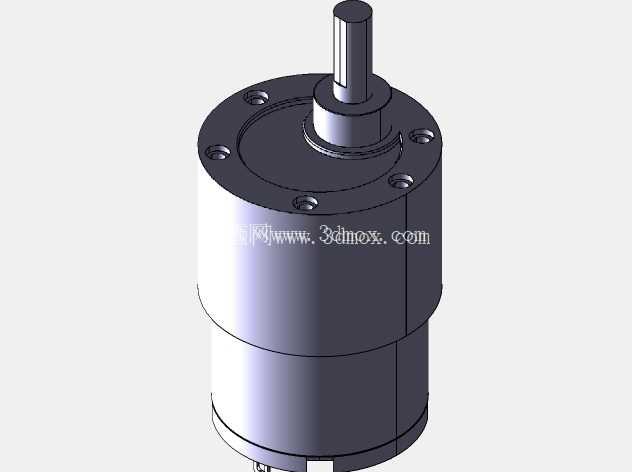

　　做三维结构建模的时候，要重点关注几个安装边界尺寸：首先是电机本体的外径和减速箱外径的台阶差，这个尺寸直接决定了安装时固定座的避让空间大小，如果固定座内孔没有预留足够的台阶避让，装配时会出现电机无法推到位、输出轴轴向窜动超差的问题；其次是输出轴的轴肩位置，这个位置是传动件安装的轴向定位基准，建模时如果轴肩尺寸偏差过大，会导致联轴器或者带轮安装后和减速箱端盖发生摩擦，长时间运行会磨损端盖密封结构，甚至造成减速箱内部润滑脂泄漏；最后是端盖安装孔的孔深和螺纹规格，这类小型减速电机的安装孔多为盲孔设计，建模时如果孔深设置过深，会打穿减速箱内部的齿轮腔，造成齿轮啮合干涉，孔深过浅则会导致固定螺丝无法锁紧，运行时出现电机松动移位的问题。

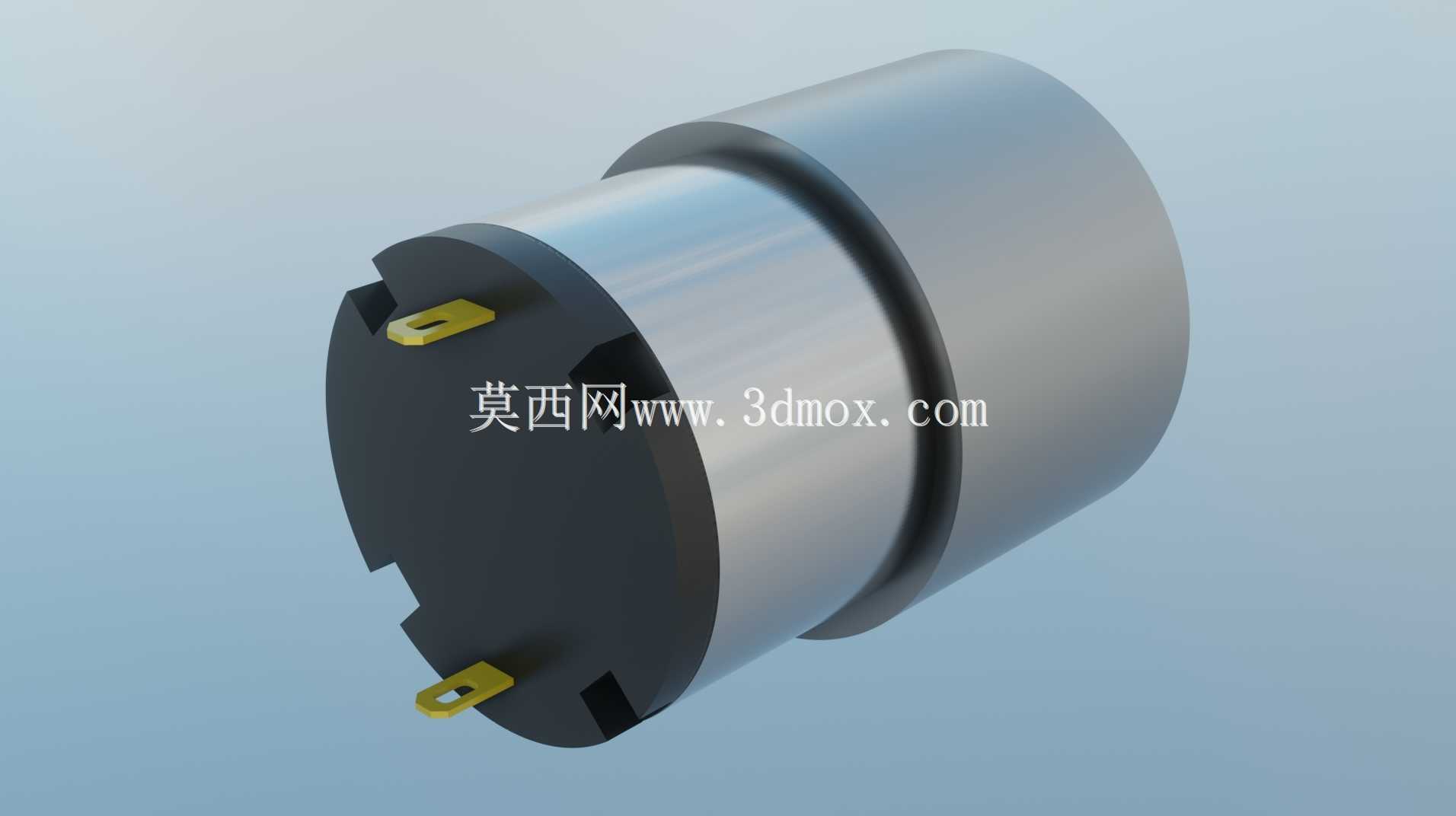

　　从功能特性来看，这款减速电机的减速级采用金属齿轮啮合结构，相比塑料齿轮的同规格电机，它的抗冲击负载能力更强，在频繁正反转的传动场景里，齿轮崩齿的概率更低，适合用在需要频繁启停、换向的小型设备上。设计建模过程中，还要注意电机本体和减速箱连接位置的同轴度公差，这个位置的公差如果控制不好，电机高速转动时会把振动传递到减速箱输出端，导致整个传动机构出现共振噪音，长期运行还会加速齿轮磨损，缩短电机的使用寿命。另外，电机尾部的出线位置也要预留足够的走线空间，建模时不能把固定支架设计成完全包裹电机尾部的结构，要留出电源线的出线槽，避免装配时压线造成电源线绝缘层破损，引发电路短路风险。

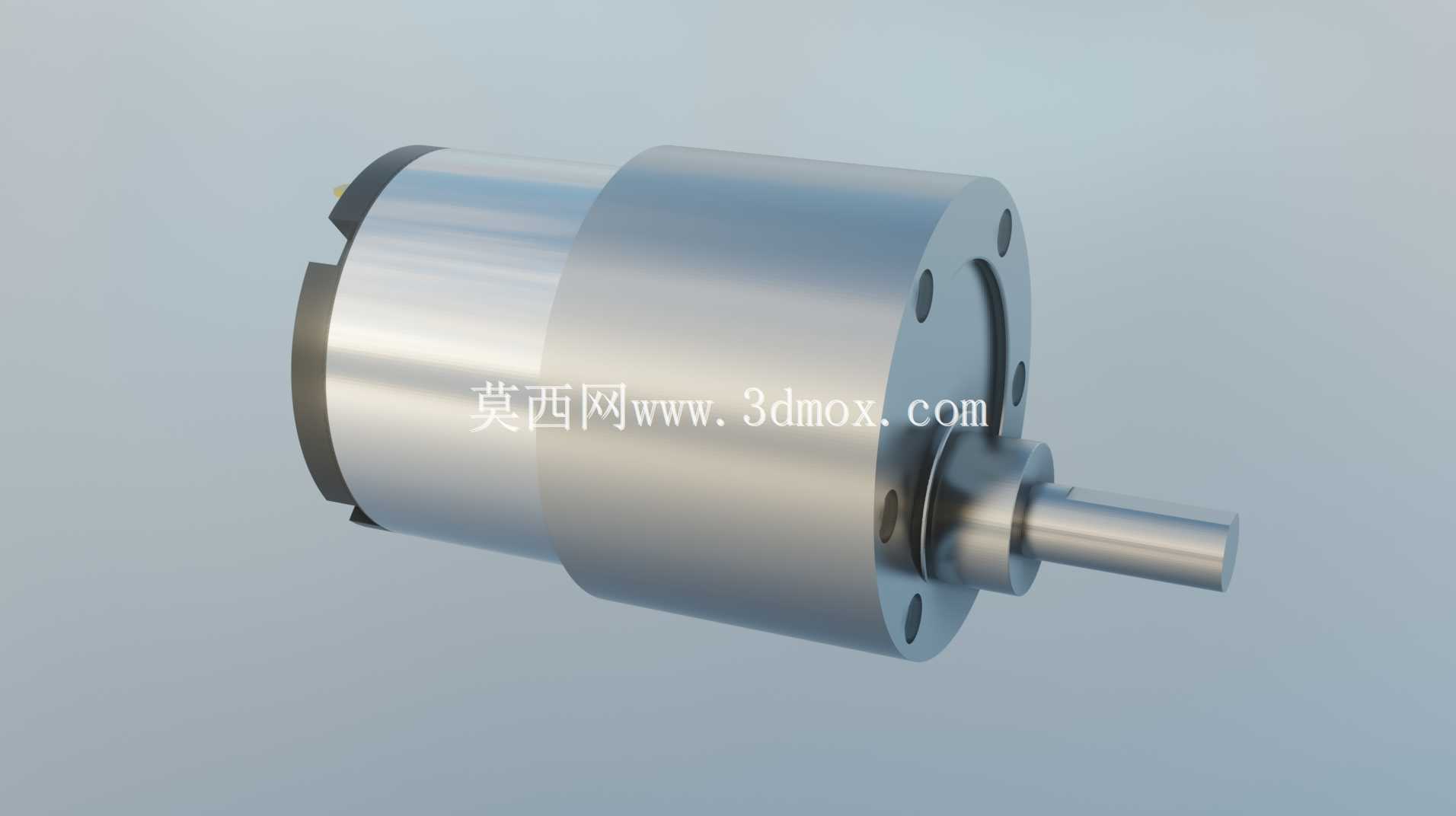

　　很多新手在做这类小型电机的配套结构设计时，容易只关注输出轴的尺寸，忽略电机本体的外径公差，导致固定座的内孔和电机本体配合过紧，压装时造成电机外壳变形，挤压内部的磁瓦和转子，造成电机转动卡滞、空载电流超标的问题；如果配合过松，电机运行时会在固定座内出现径向窜动，影响传动精度。这款JGB520电机的外形为圆柱式结构，整体轴向尺寸紧凑，在安装空间受限的小型设备里，这种圆柱外形的电机比方形外壳的电机更方便布局，不需要在安装位置预留方形的避让空间，只需要加工对应内径的圆形安装孔或者用环抱式固定支架就能完成固定，安装方式更灵活。在做传动匹配计算的时候，要结合它37转的额定输出转速，匹配对应减速比的传动副，如果后端还要搭配齿轮或者同步带传动，要把总传动比计算准确，避免最终输出转速不符合设备的运行需求，比如用在智能小车上的时候，要结合轮子的直径计算行进速度，确保转速匹配设计要求；用在推送机构上的时候，要结合导程计算推送速度，保证推送效率符合设计预期。
