机器人夹爪性能验证钢制测试工装

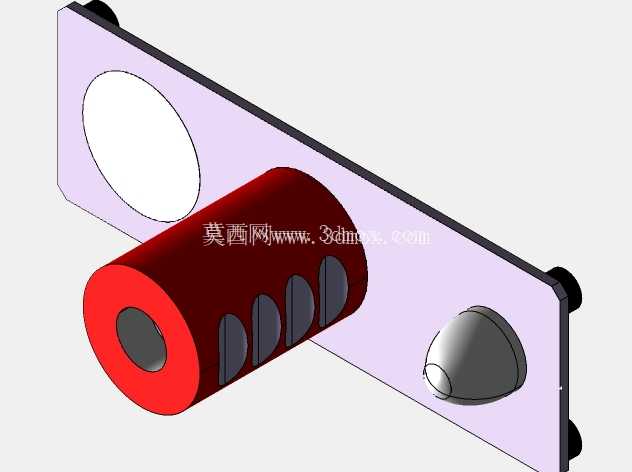

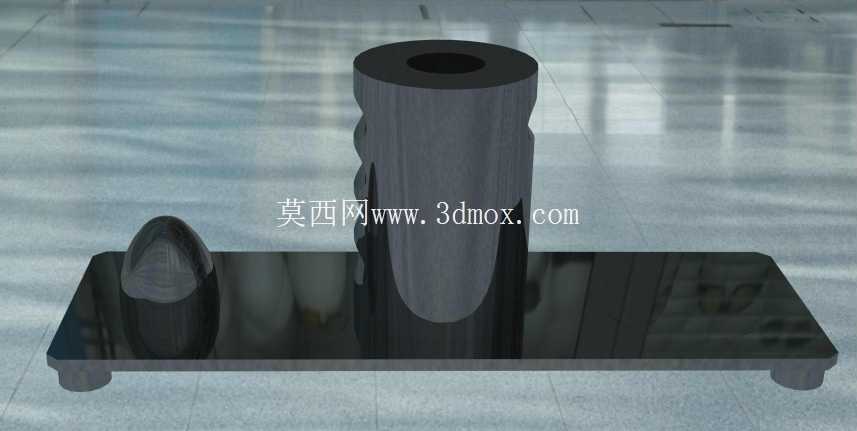

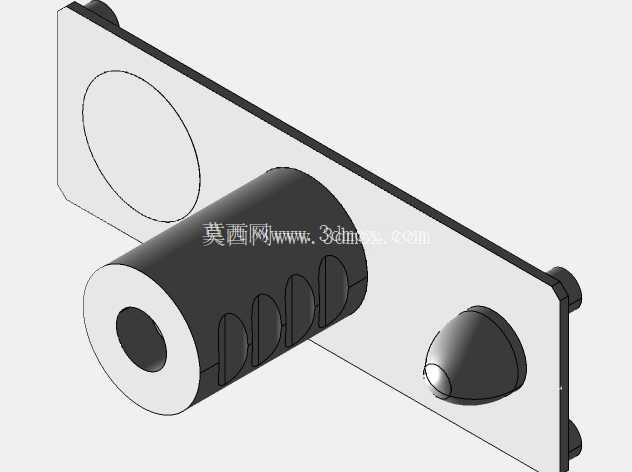

　　整套工装采用钢制材料加工，主体由带支撑脚的平板基座、立式圆柱测试块、独立异形凸台测试件三个部分组成，平板基座作为整个测试工装的安装基准，底部四个支撑脚将基准面抬离安装台面，既可以避免基座底面与台面直接接触产生的平面度误差累积，也能给真空吸盘类执行器预留足够的吸附空间，防止测试时台面干涉影响吸附力检测数据的准确性，基座上表面经过精磨处理，平面度控制在0.02mm以内，保证各测试块安装后不会出现基准偏移。在工业机器人末端执行器的研发与出厂校验环节，夹爪抓取性能的量化验证一直是产线调试阶段的核心环节，不少集成商在现场调试时会遇到夹爪适配性差、抓取稳定性不足的问题，往往是因为前期验证环节没有覆盖足够多的典型工件特征，导致上线后频繁出现掉件、夹伤工件的情况，这套测试工装正是针对这一工程痛点设计，可覆盖磁性夹爪、真空吸盘、三爪自定心夹爪等多款主流末端执行器的性能验证需求。

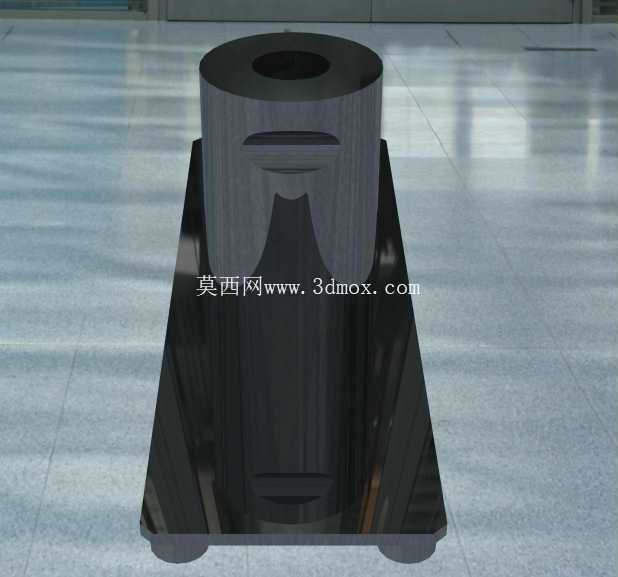

　　立式圆柱测试块是整套工装的核心测试载体，集成了外圆柱面、内圆柱孔、顶部端面、曲面侧壁四类典型的工件特征，对应不同夹爪的常见抓取场景：外圆柱面主要用于验证三爪自定心夹爪的同轴度夹持精度，测试时夹爪从圆柱径向合围，可检测不同夹持力下的夹爪定心偏差、夹持滑移量；内圆柱孔用于验证内撑式三爪夹爪的内涨抓取性能，可检测内撑爪的张开行程适配范围、内撑力下的工件固定稳定性；顶部端面与曲面侧壁则分别对应真空吸盘、磁性夹爪的平面吸附与曲面吸附场景，可测试不同吸附角度下的吸力保持率、曲面贴合度。

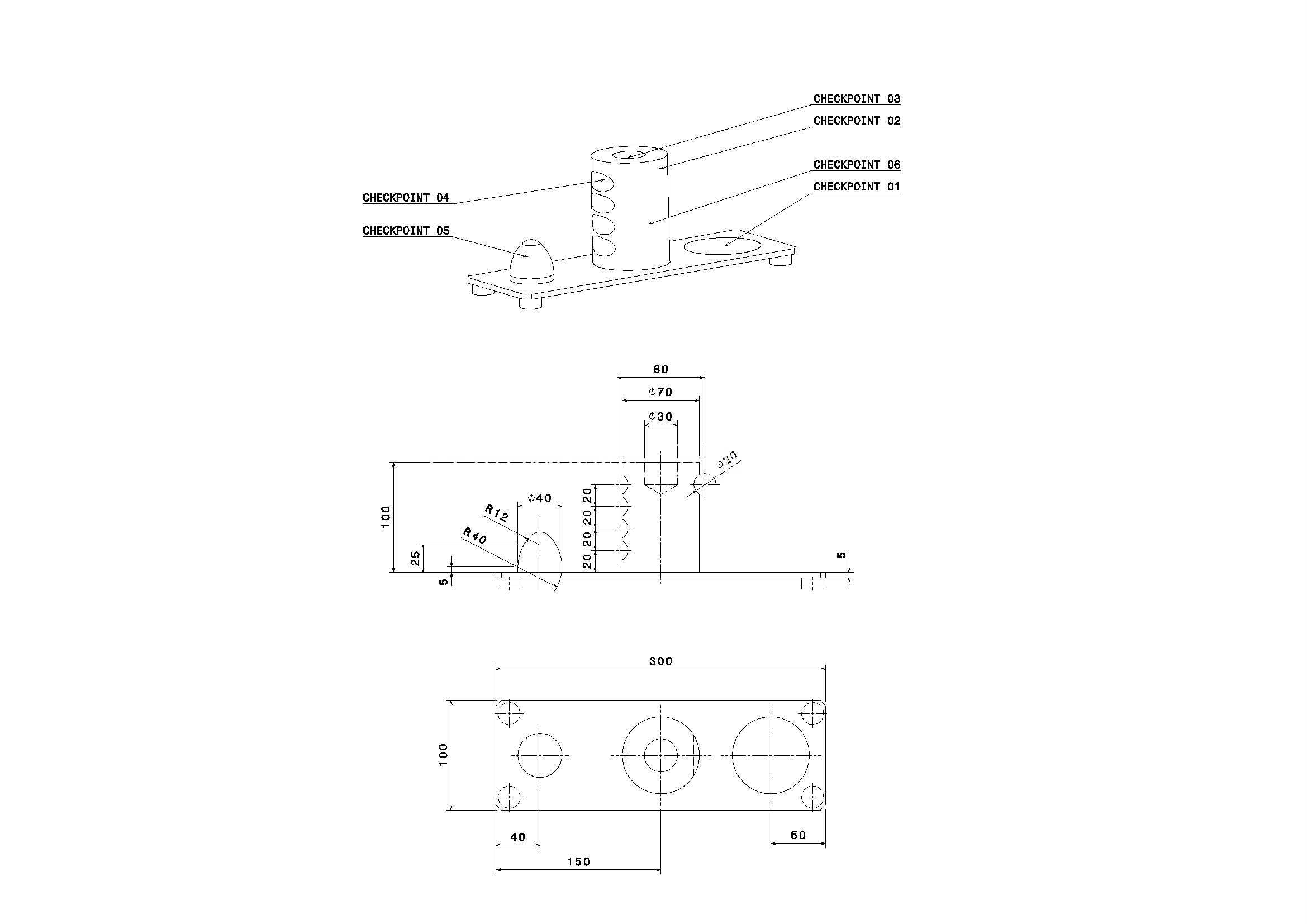

　　独立的异形凸台测试件模拟了不规则曲面类工件的外形特征，专门用于验证拟人机械手的自适应抓取能力，测试时可调整凸台在基座上的摆放位置，模拟不同姿态下的不规则工件抓取场景，检测拟人手指关节的贴合度、抓取力分配合理性。整套工装的设计逻辑完全围绕夹爪实际作业中的常见抓取工况搭建，六个测试点位分别对应地面基准面抓取、外圆柱面夹持、内圆柱孔内撑、不规则工件拟人抓取、曲面吸附、圆柱表面前端移载这六类最常见的工业抓取场景，测试人员可按照点位顺序依次完成夹爪的全场景性能验证，当所有点位的测试数据都达到设计阈值时，即可判定该款夹爪的通用作业性能满足上线要求，无需再单独加工多套不同特征的测试工件，大幅压缩夹爪验证环节的准备周期与加工成本。

　　从安装边界来看，整套工装的平板基座长宽尺寸适配常见的工业机器人测试工作台安装孔位，不需要额外制作过渡连接板即可直接固定在测试台面上，立式圆柱测试块的高度设置在常规六轴工业机器人的最优作业区间内，测试时不需要调整机器人的基座高度即可覆盖所有测试点位，避免了机器人极限姿态下的运动误差影响测试结果。在实际产线应用中，这套工装既可以用于夹爪生产厂商的出厂性能抽检，也可以用于系统集成商的项目前期夹爪选型验证，还能作为设备维护环节的夹爪性能校准工装，定期对在线使用的夹爪进行性能复测，及时发现夹爪磨损、吸力下降等潜在故障，避免因夹爪失效导致的产线停线或工件损坏问题。相较于传统的单特征测试块，这套集成化测试工装将多类典型工件特征整合在同一基准平台上，消除了不同测试块之间的基准转换误差，测试数据的一致性更高，同时钢制材料的基体耐磨性更好，经过上万次抓取测试后不会出现明显的表面磨损或形变，可长期保持测试基准的精度稳定性，不需要频繁更换测试件。
