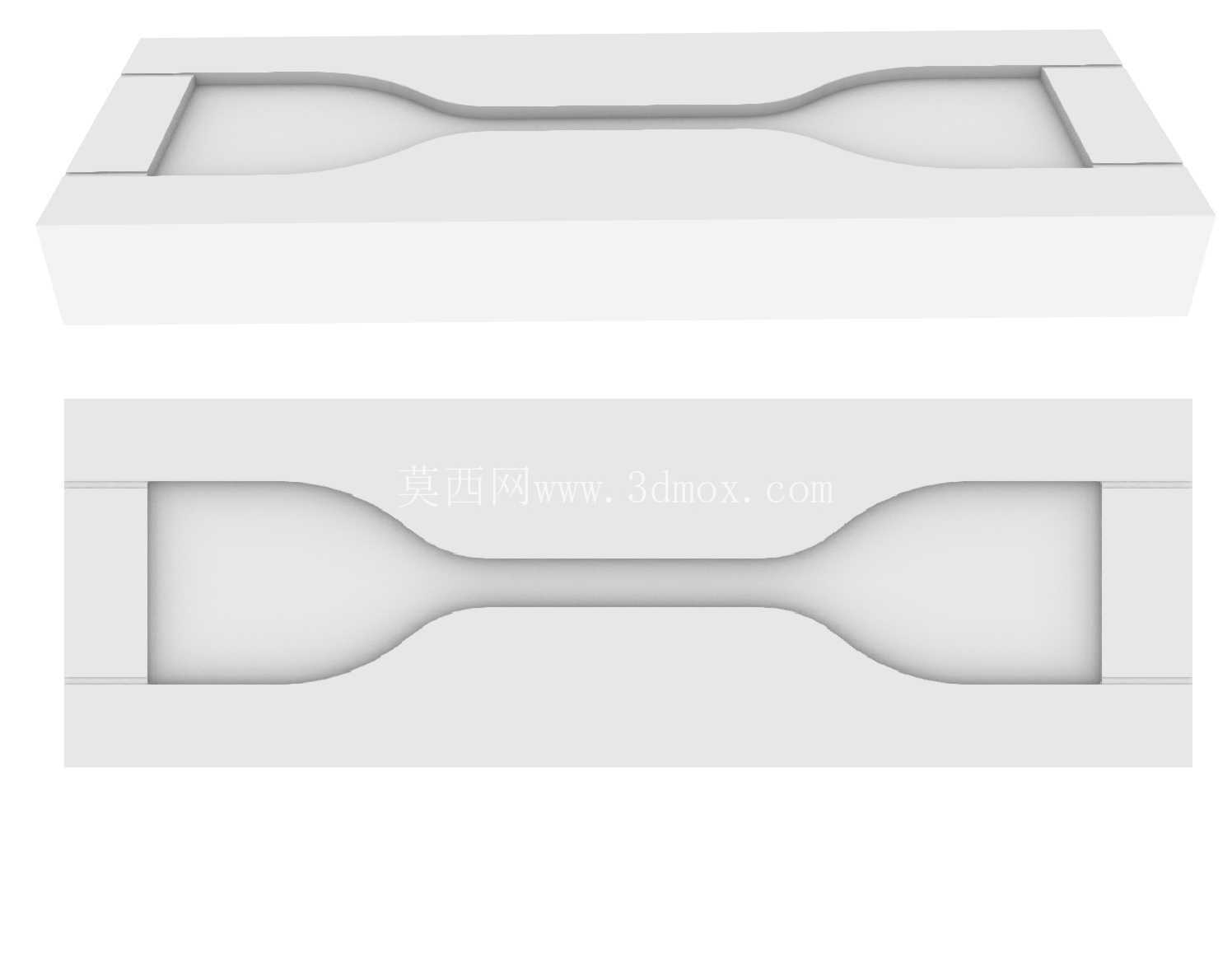

ASTM D412 C型弹性体拉伸试样模具

在橡胶、软质弹性体材料的力学性能检测环节，试样制备的一致性直接决定拉伸试验数据的离散度，这套适配ASTM D412 C型标准的拉伸试样成型模具，正是为解决软质材料制样过程中边缘缺陷、厚度不均、余料残留等常见问题设计的。从实际实验室使用场景来看，这类模具常搭配小型平板硫化机使用，用于热固性弹性体、软质硅胶、改性橡胶类材料的标准试样模压成型，模腔深度严格控制在2mm，刚好匹配标准要求的试样厚度公差范围，避免后续铣削、打磨制样带来的材料内应力释放，影响最终拉伸强度、断裂伸长率的测试准确性。

设计之初首先要匹配标准试样的轮廓曲线，C型哑铃状试样的过渡圆弧曲率、平行段宽度、夹持端尺寸都严格贴合ASTM D412的规范要求，模腔边缘做了0.1mm的圆角过渡，避免软质材料脱模时出现边缘撕裂，导致试样提前在非平行段断裂，造成试验数据作废。模具整体采用平直的长方体基座结构，上下模合模时依靠基座四周的平面定位，不需要额外设计导柱导套，因为软质材料模压压力较低，平面定位已经能满足合模精度要求，同时降低加工成本，日常清理模腔也更方便。

在模腔的两端特意设计了溢流通道，也就是常说的溢料槽，模压时多余的胶料会在压力作用下流入溢料槽，不会在合模面形成过厚的飞边，也能保证模腔内的材料压力均匀，避免试样局部出现缺胶、密度不均的问题。溢料槽的深度控制在0.3mm，宽度5mm，距离模腔边缘2mm，既可以容纳多余胶料，又不会让模腔内的压力流失，保证试样的致密度一致。实际使用时，只需要将裁切好的胶坯放在模腔中心位置，合模后施加规定压力，保持对应硫化时间后开模，就可以得到成型完整的试样，溢料槽内的余料可以轻松撕除，不需要后续大量的修边工作，大幅提升制样效率。

从安装边界来看，模具整体外形尺寸适配常规实验室200×200mm的平板硫化机热板尺寸，不需要额外加装适配板，直接放置在热板中心即可使用，模具厚度控制在20mm，热传导速度快，模压时模腔各位置的温度差可以控制在±2℃以内，避免材料硫化程度不均带来的性能差异。模腔表面做了抛光处理，粗糙度达到Ra0.8，既可以保证软质材料顺利脱模，不会粘在模腔表面，也能让试样表面光滑无划痕，避免表面缺陷成为拉伸断裂的起始点。

很多实验室自制的简易试样模具经常忽略溢料结构，要么余料飞边过厚需要大量修边，修边过程中容易损伤试样平行段；要么模腔压力不足，试样内部存在气泡，测试时数据偏差极大。这套模具的溢料通道设计刚好平衡了余料排出和模腔保压的需求，两端的夹持端模腔尺寸比标准要求略大0.2mm，方便后续在拉力机上装夹时不会因为夹持端尺寸偏小出现打滑的问题。另外模腔的平行段直线度公差控制在0.02mm以内，保证试样平行段的宽度一致，拉伸时应力不会集中在某一个点，确保断裂位置出现在平行段范围内，符合试验标准的有效性要求。

日常使用中，这类模具不需要复杂的维护，每次使用后清理干净模腔和溢料槽内的残留胶料，定期在模腔表面喷涂少量脱模剂即可，因为没有复杂的抽芯、顶出结构，故障率极低，适合检测实验室长期高频次使用。对于软质材料研发、质检环节来说，稳定的制样模具是获取可靠试验数据的基础，这套模具的所有结构设计都围绕标准试样的成型精度、制样效率、操作便捷性展开，没有多余的冗余结构，完全适配弹性体材料拉伸试验的制样需求。
