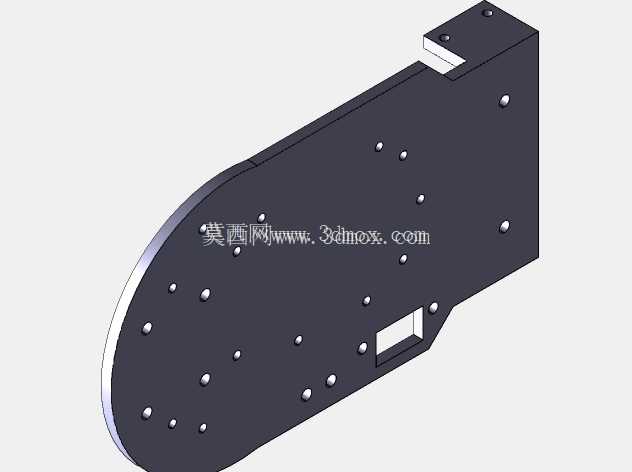

从功能特性上拆解,整个底盘采用一体化板材加工成型,没有多余的拼接焊缝,从根源上避免了拼接结构带来的装配误差累积,板材上预留的多组安装孔位,覆盖了常用的直流减速电机、万向轮、驱动轮、上层控制板架、传感器支架的安装尺寸,不用后期重新打孔攻丝,拿到手就能直接匹配标准件装配。前端做了圆弧收边处理,不是为了好看,是竞赛场景里机器人经常会发生剐蹭、碰撞,直角边在碰撞时容易应力集中导致板材开裂,圆弧过渡能把碰撞力分散到更大的板材区域,降低结构损坏概率,同时圆弧边缘也不会刮蹭赛道边缘的围挡,减少行进阻力。设计思路上,这款底盘没有做多余的镂空减重,很多新手做底盘总想着挖空减重,结果挖完之后板材刚度下降,搭载电池和控制模块之后中间下凹,驱动轮的接地压力不均匀,跑起来容易跑偏甚至打滑。这款底盘只在需要走传感器线束、避让轮组安装位的地方开了矩形避让槽,其余区域保留完整板材结构,保证整体刚度的同时,也给后续改装预留了足够的钻孔空间,不管是加装载物平台还是额外的机械臂支架,都有足够的安装平面。做移动机器人结构设计快十年,见过不少团队在底盘选型上踩坑,要么是板材强度不够跑两圈就变形,要么是安装孔位预留不足后期改孔改到崩溃,这款轮式机器人底盘的结构设计,刚好踩中了竞赛类小型移动机器人的核心需求点。先从实际应用场景说,这类底盘主要面向高校机器人竞赛、小型室内巡检机器人原型开发、教学实验移动平台搭建场景,日常要在平整室内场地、拼接式竞赛赛道上完成快速移动、转向、搭载功能模块执行任务的动作,对承载稳定性、安装兼容性的要求远高于外观花哨度。
再说到安装边界和尺寸适配,底盘的驱动轮安装孔位按照常用的37mm直径直流减速电机的安装距设计,两个驱动轮的同轴度公差控制在0.1mm以内,装配之后不会出现轮组卡滞、转动阻力大的问题;尾部预留的万向轮安装位高度可调,能根据实际选用的驱动轮直径调整底盘离地间隙,适配不同高度的赛道障碍,比如跨越10mm以内的赛道凸起、拼接缝的时候,不会出现底盘托底卡滞的情况。上层的安装孔位按照20mm的标准孔距排布,和市面上常用的铝型材支架、亚克力层板的孔位完全匹配,不管是搭两层还是三层的上层结构,都不用额外做转接板。日常使用中,这类底盘的承载能力能到5kg,足够搭载常规的锂电池组、控制主板、视觉传感器、小型执行机构,跑完全程竞赛任务不会出现结构变形。
很多人做底盘容易忽略的细节是边缘的安装凸台,这款底盘在前端和侧方预留的凸台结构,是专门用来安装红外循迹传感器、超声避障传感器的,传感器安装之后的探测面刚好和底盘底面齐平,不会出现探测角度偏移导致的循迹失灵、避障误判问题,凸台上的安装孔做了长槽设计,能小范围调整传感器的前后位置,适配不同的探测距离需求。从加工工艺角度说,这种一体化板材底盘采用激光切割一次成型,孔位精度高,边缘没有毛刺,后期做阳极氧化或者喷塑处理之后,耐磨性能提升不少,日常调试反复拆装也不会出现孔位滑牙的问题。
另外底盘上预留的线束过孔位置,刚好在控制板安装区域的正下方,电机线、传感器线可以直接从过孔走到上层控制区,不用在板材侧面走线,避免行进过程中线束被轮组卷进去,也让整个平台的布线更整洁,减少线束干扰带来的信号问题。实际装配的时候要注意,驱动轮的安装面要和底盘平面保持垂直,不然轮子转动的时候会出现偏磨,跑直线的时候容易偏移,这款底盘的电机安装孔位和板材平面的垂直度公差做了严格控制,只要按照孔位装配,不用额外调整就能保证轮组的垂直度,节省大量调试时间。对于做教学实验的场景来说,这款底盘的通用性足够强,不管是做循迹小车、避障小车还是带简单机械抓取功能的移动平台,都能直接作为基础承载结构,不用从零开始设计底盘结构,把更多精力放在功能开发上。
