多关节串联式六轴工业机械臂结构设计

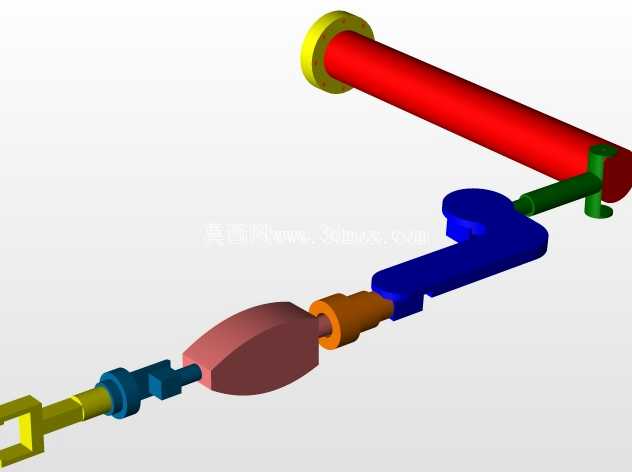

　　这套多关节串联机械臂的结构设计，核心面向3C电子装配、小型工件上下料、实验室精密移载这类对作业灵活性有要求的场景，区别于大负载重载工业臂，它的结构尺寸更紧凑，适合安装在桌面级工作站、小型流水线侧方，不需要过大的安装占地空间。从结构布局来看，整套臂体采用串联开式关节链，从基座安装端到末端执行器接口，依次布置了六个回转自由度，每个关节的转动轴线按照工业臂常规的偏置设计排布，能够覆盖以基座为中心的球形作业空间，避免相邻关节运动时出现结构干涉。

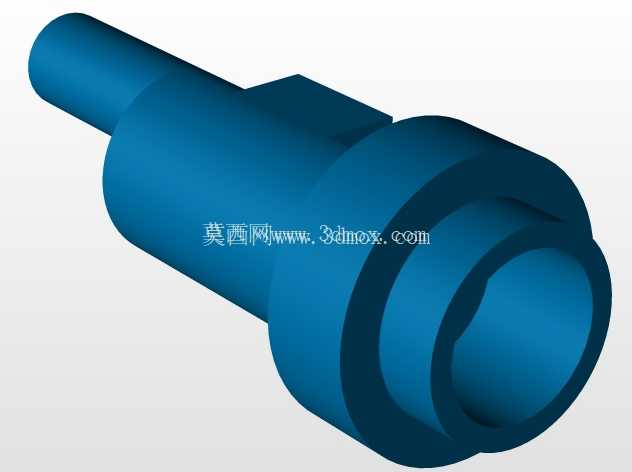

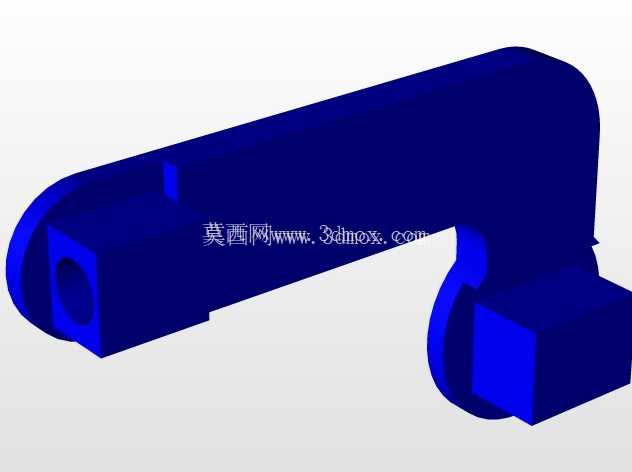

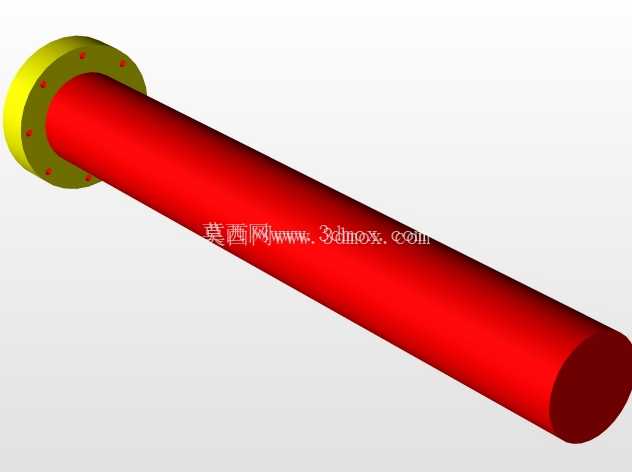

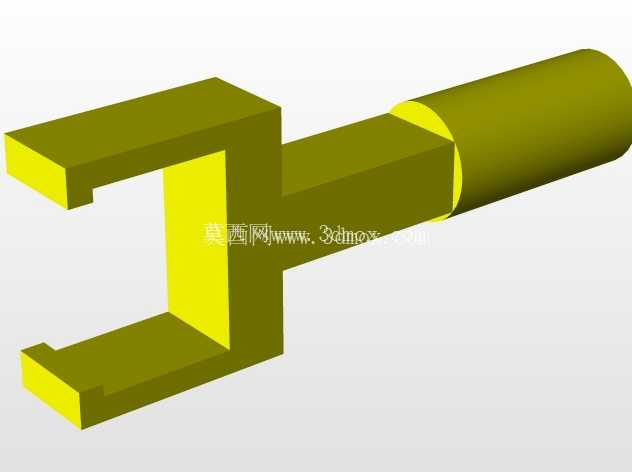

　　基座端的连接法兰做了加厚处理，法兰端面预留了均匀分布的安装孔位，安装时可以直接通过螺栓固定在设备安装台面或者移动滑台的搭载面上，安装边界需要预留出底座旋转的避让空间，避免周边管线、机架结构卡滞底座的整周回转动作。大臂段采用了等截面的杆状结构，内部预留了走线空腔，关节处的驱动元件安装位做了沉台设计，既可以保证臂杆的结构刚度，又能控制整体重量，降低关节驱动的负载冗余。小臂段与大臂通过肘关节连接，肘关节的转动范围做了机械限位设计，避免小臂过度弯折扯断内部的穿线管线，小臂的杆身做了局部的结构减重，在受力较小的区域去除多余材料，平衡刚度与自重的关系。腕部的三个关节集中布置在小臂末端，采用紧凑的偏置结构，三个关节的轴线交汇于一点，能够实现末端姿态的灵活调整，不管是工件的翻转、对位还是角度调整，都可以通过腕部关节的组合运动完成，不需要大臂小臂做大幅的位置调整，适合小范围内的精密姿态微调。末端设计了标准的执行器安装接口，可以适配夹爪、吸盘、小型焊枪这类不同的末端执行元件，接口的安装尺寸符合通用工业末端执行器的安装规范，更换不同执行件时不需要额外做转接法兰的加工，降低现场改造的工作量。

　　设计过程中，每个关节的转动范围都结合实际作业场景做了优化，比如腰座关节可以实现近360度回转，大臂俯仰关节覆盖从水平到近垂直向上的角度区间，肘关节配合大臂动作能够延伸作业半径，腕部三个关节组合可以实现任意空间姿态的调整，整套臂的作业半径能够覆盖小型工作站的上下料位、装配位、检测位，不需要额外增加移动轴就能完成多工位的作业任务。结构的受力路径从末端执行器开始，依次通过腕部、小臂、肘关节、大臂、肩关节传递到基座，每个关节的连接部位都做了加强筋设计，避免长期往复运动出现结构变形，关节处的密封槽预留了密封件安装位置，能够适配车间内有少量粉尘、切削液飞溅的作业环境，防止杂物进入关节内部影响转动精度。

　　安装时需要注意基座的安装平面平面度要求，平面度过差会导致底座旋转时出现卡顿，长期运行还会加剧关节轴承的磨损，整套臂的自重控制在适合人工辅助安装的区间，小型工作站搭建时不需要动用大型吊装设备，两名安装人员就可以完成基座固定、臂体组装的工作。管线布置全部走臂体内部空腔，外部仅在末端预留执行器的管线接口，避免作业过程中管线与周边设备、工件发生刮蹭，也能减少管线外露带来的老化、破损风险。在实际应用中，这类机械臂可以搭配视觉检测系统完成散乱工件的抓取对位，也可以固定在流水线旁完成产品的分拣、搬运，还能搭载在移动AGV上组成复合移动作业机器人，完成车间内不同工位之间的物料转运任务，相比直角坐标机械手，它的作业灵活性更高，能够绕过障碍物到达目标位置，适合工位布局紧凑、作业路径复杂的生产场景。
