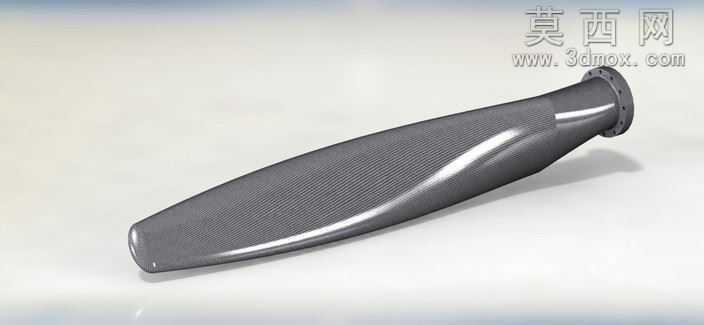

泛型翼型结构风力发电机螺旋桨叶片

本模型为泛型翼型风力发电机螺旋桨叶片，建模阶段以翼型空气动力学特性为核心设计依据，首先通过参数化曲线绘制叶片各截面的翼型轮廓，从叶根到叶尖逐步调整弦长、扭转角与相对厚度，叶根部位设计为带安装法兰的加厚结构，匹配轮毂的装配定位需求，设置均匀分布的安装孔位保证连接强度，叶尖部位做收尖修型处理，降低叶片运转过程中的叶尖涡流损耗，提升风能捕获效率。建模过程中采用曲面放样与实体加厚结合的方式构建叶片主体，保证曲面的光顺连续性，避免出现曲率突变的结构，减少气流流经叶片表面时的流动分离现象。材质设定上模拟主流风电叶片的玻璃钢复合材料质感，渲染阶段赋予模型哑光浅灰的材质表现，添加细微的表面磨砂质感还原真实叶片的涂层效果，通过环境光与定向光的组合打光，凸显叶片从根到尖的曲面过渡形态与翼型的厚薄变化特征，清晰展现叶片的气动外形结构。结构设计上充分考量风电叶片的实际受力特性，叶根区域做结构加厚处理，承载叶片运转时的离心载荷与气动弯矩，从叶根向叶尖方向逐步减薄叶片厚度，在保证结构强度的前提下降低叶片整体自重，翼型截面的选型适配低风速到额定风速区间的气动性能需求，兼顾启动性能与发电效率，整体模型完整还原了泛型风电螺旋桨叶片的典型结构特征，可用于风电原理演示、结构教学参考、相关方案的概念设计验证等场景，模型的曲面精度满足常规的装配校验与渲染展示需求，各部分结构比例符合实际风电叶片的设计规范，能够直观展现翼型叶片的气动外形设计逻辑与结构特点。
