铜矿选矿用浓缩浮选槽结构设计

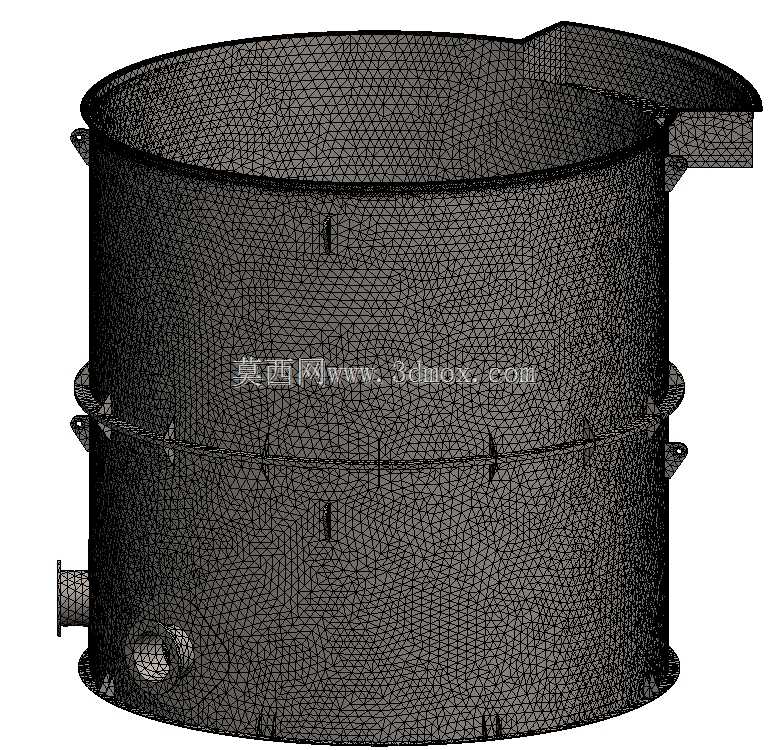

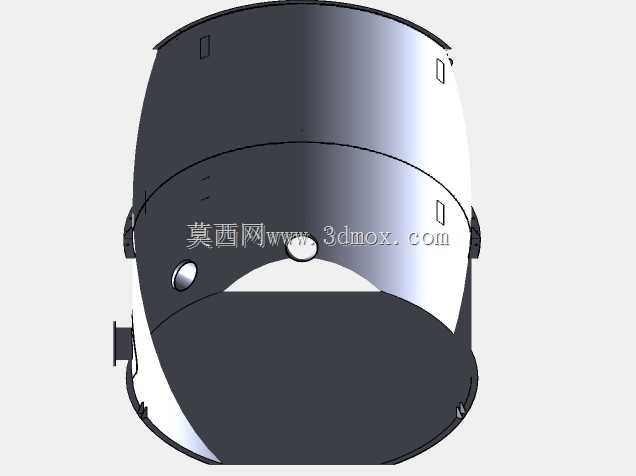

　　在有色矿山选矿厂的磨矿分选作业段，浮选槽是承接磨矿分级后矿浆、完成有用矿物与脉石物理分选的核心作业单元，这款浓缩型浮选槽主要针对铜矿选别流程中的粗选、精选作业段设计，适配日处理量中等规模的选矿生产线，可直接对接旋流器分级后的溢流矿浆，无需额外增设前置缓冲箱，减少矿浆输送过程中的扬程损失与粒度沉降。从结构设计逻辑来看，整体采用立式圆筒形槽体布局，相较于传统方形槽，圆筒形结构可消除槽内流场死角，避免粗颗粒矿砂在槽底边角位置沉积板结，长期运行无需频繁停机清槽，槽体上下段采用法兰拼接结构，中段设置环形加强筋，既满足运输过程中的分体吊装要求，也能承受满槽矿浆运行时的侧向静压力，槽壁厚度根据不同位置的磨损速率做差异化设计，

　　下部靠近叶轮搅拌区域的槽壁做加厚处理，可抵御矿浆中硬质石英颗粒的长期冲蚀，延长槽体衬板更换周期。槽体下部均匀布置三个矿浆循环管口，分别对应中矿返回、粗选给矿、尾矿排出三个工艺接口，管口采用带颈法兰结构，法兰端面与槽壁焊接位置做圆弧过渡处理，避免焊接应力集中导致的长期运行开裂问题，管口中心高度根据矿浆循环泵的吸入扬程设计，保证停槽时槽内剩余矿浆可完全排空，无积液残留。槽体顶部单侧设置溢流收集槽，收集槽采用倾斜底板设计，倾斜角度匹配浮选泡沫的流动速度，可让携带铜矿物的浮选泡沫顺利自流进入后续精矿槽，不会在溢流堰位置堆积漫溢，溢流堰的高度可通过调节垫片做小幅调整，适配不同矿浆浓度下的泡沫层厚度控制需求。从安装边界来看，

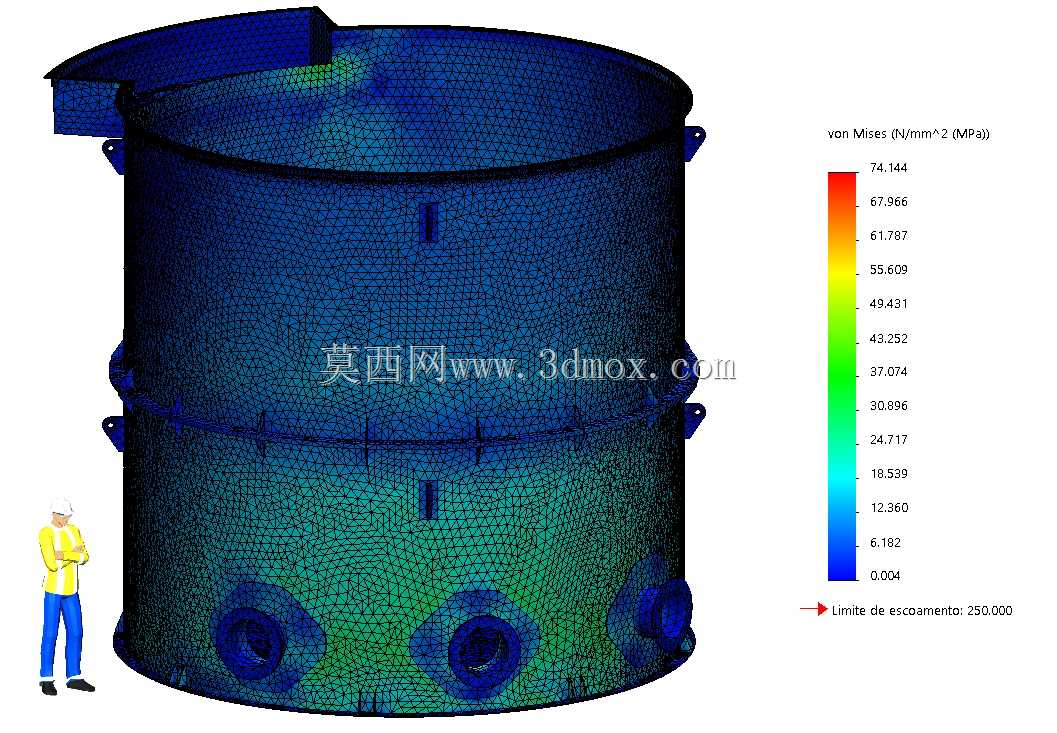

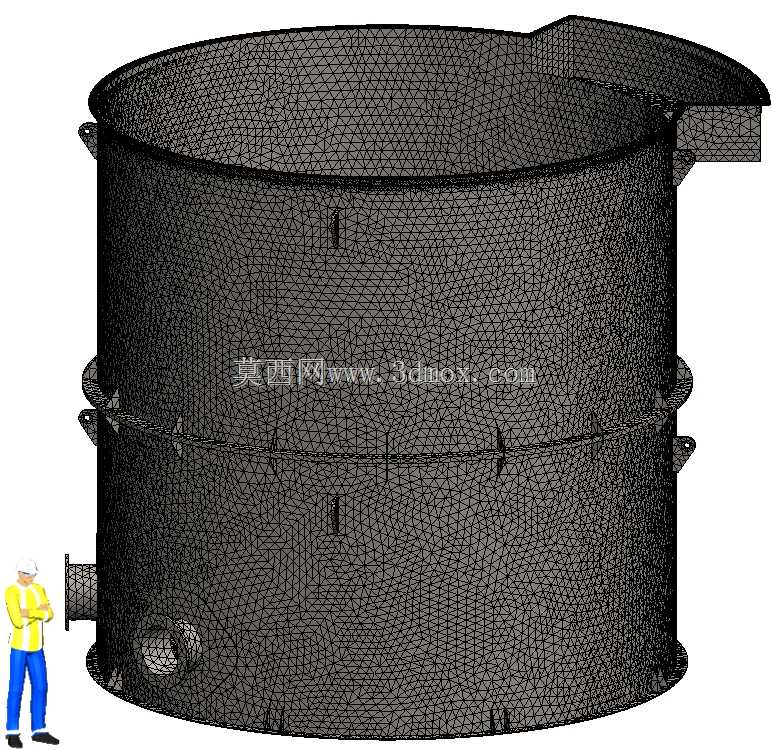

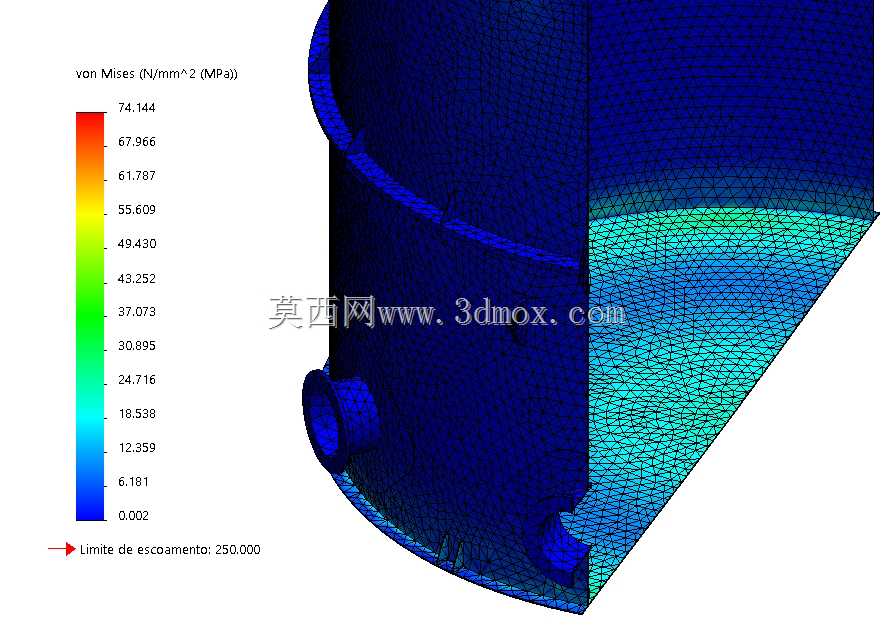

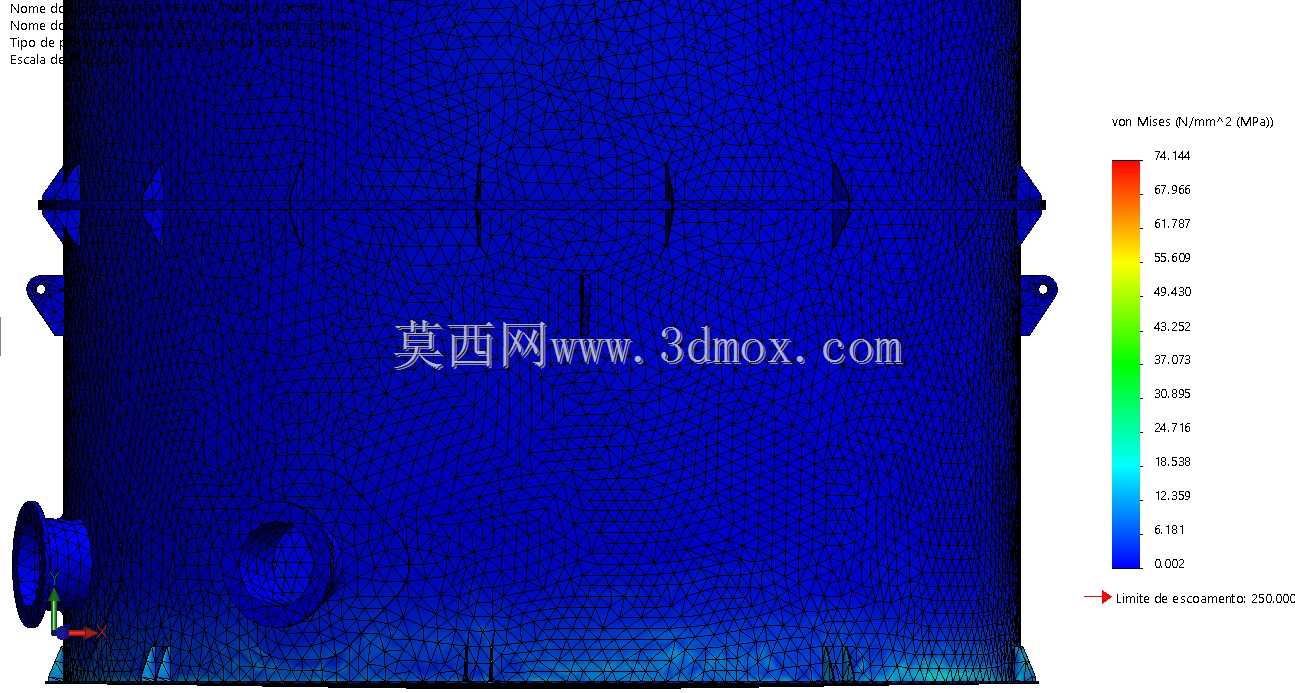

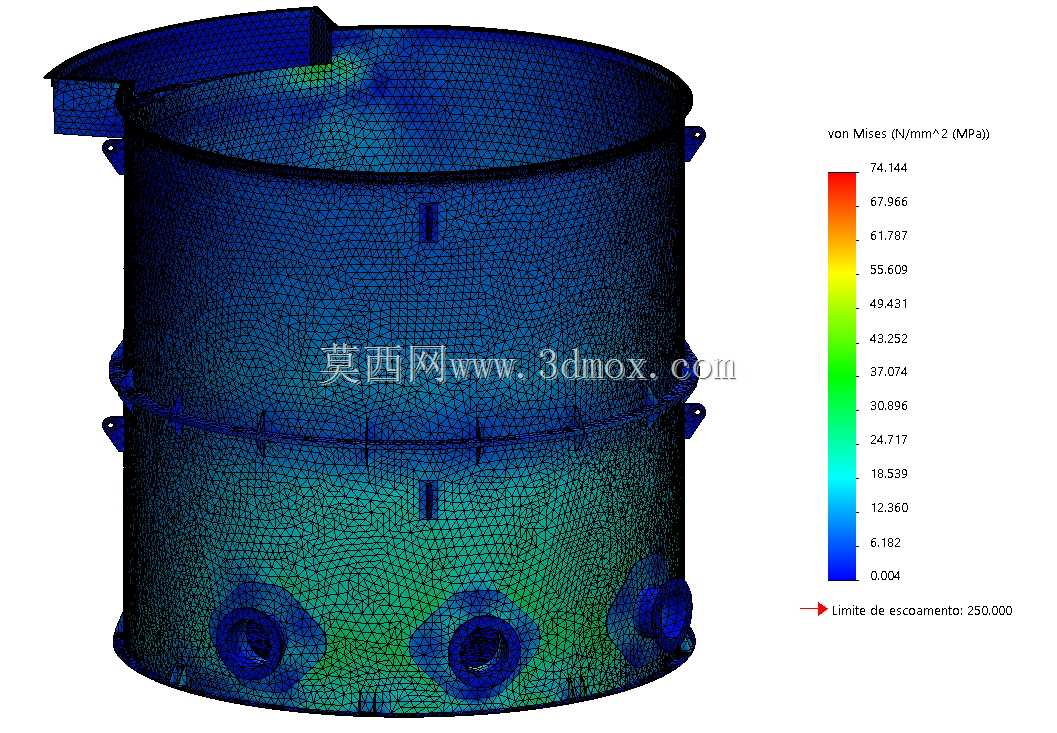

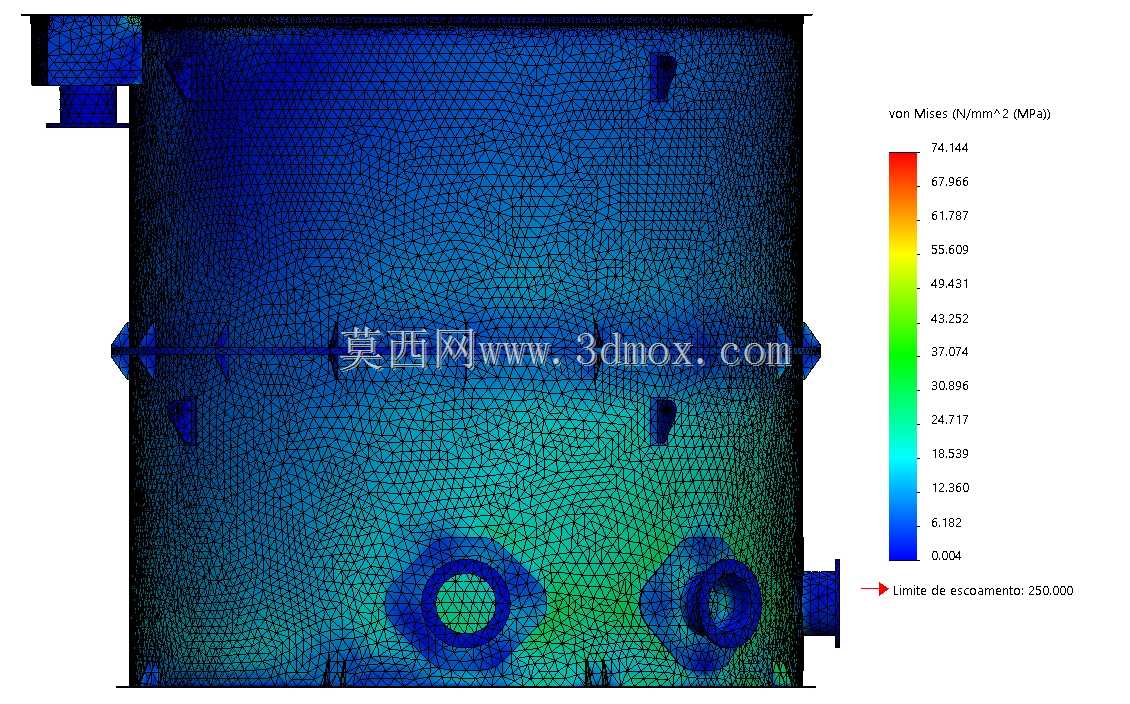

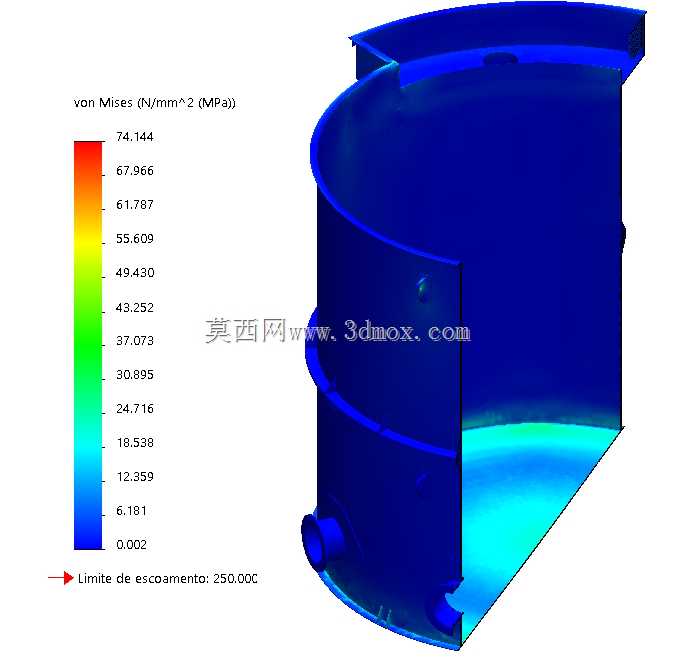

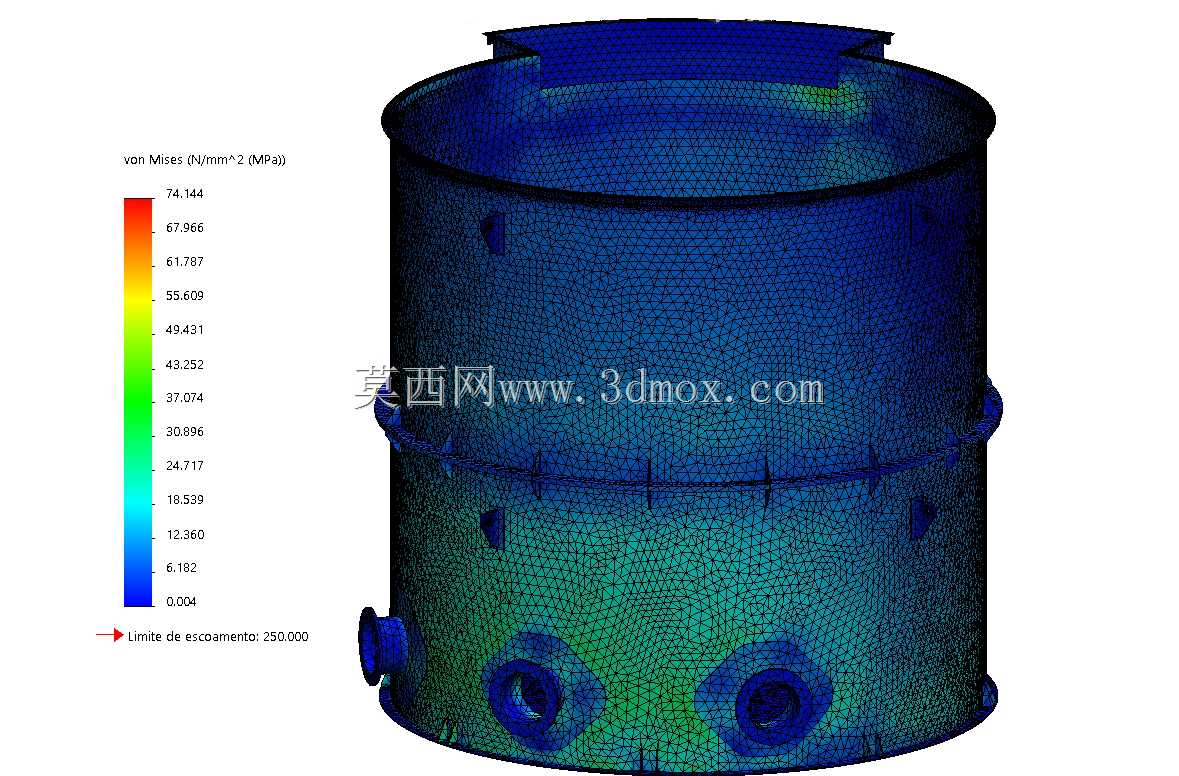

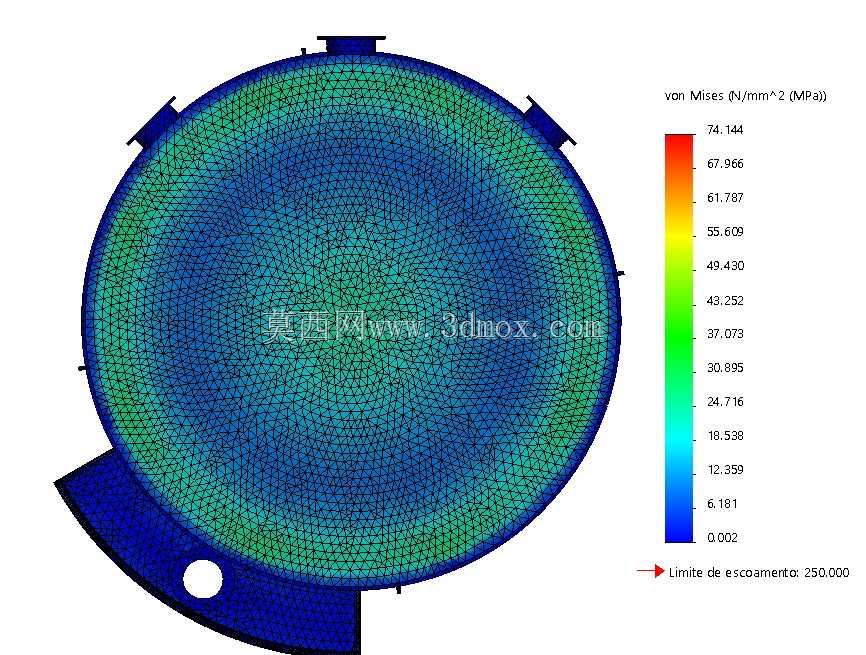

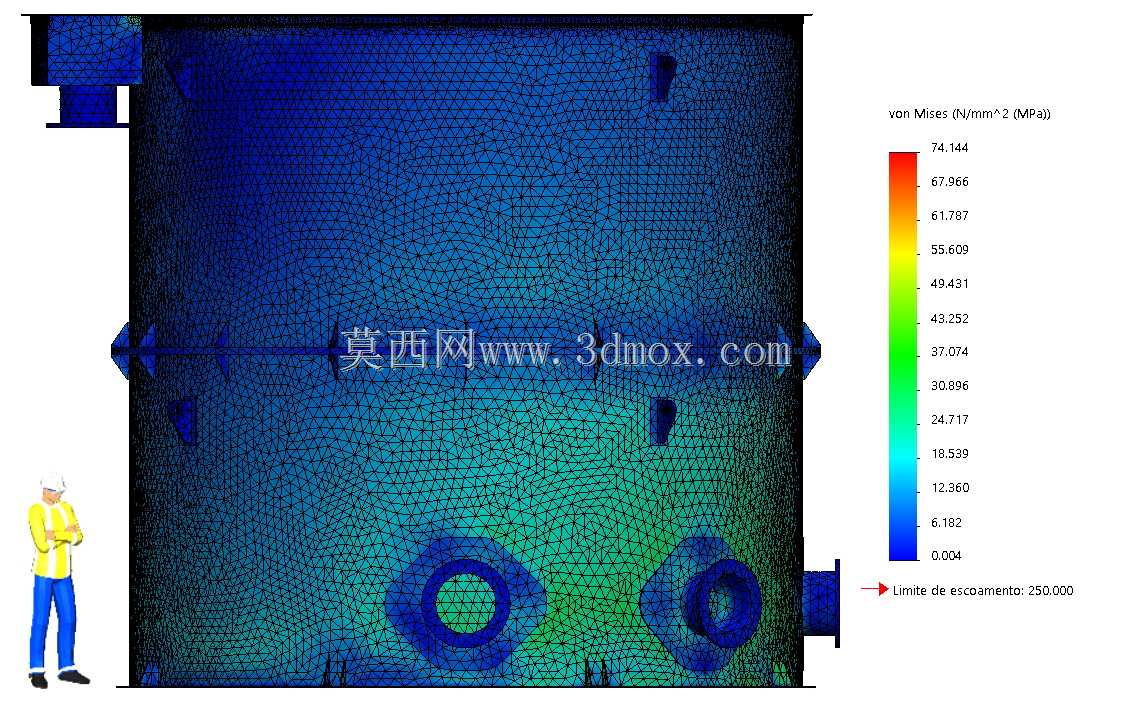

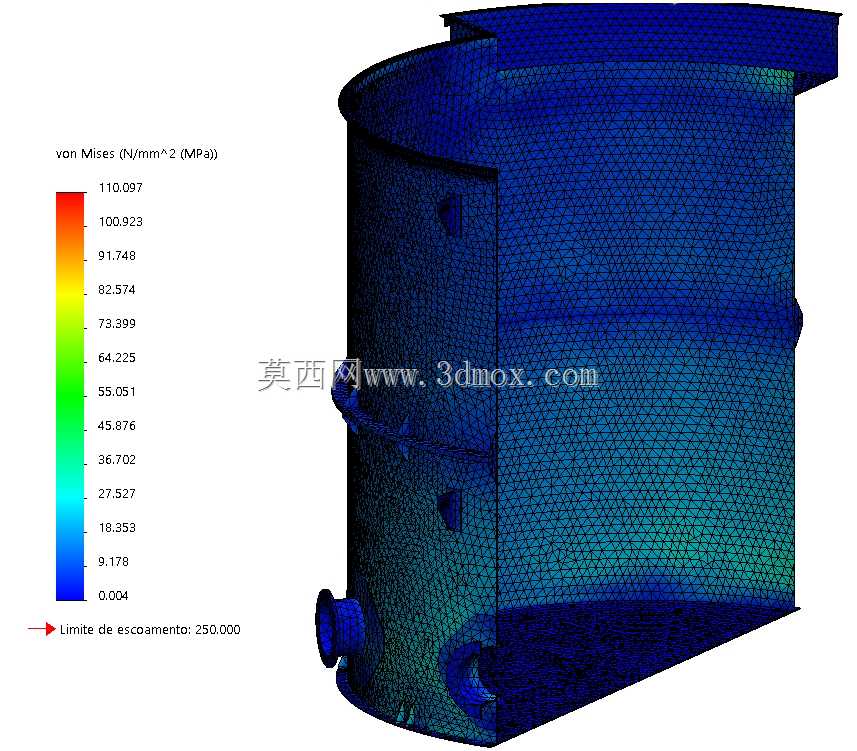

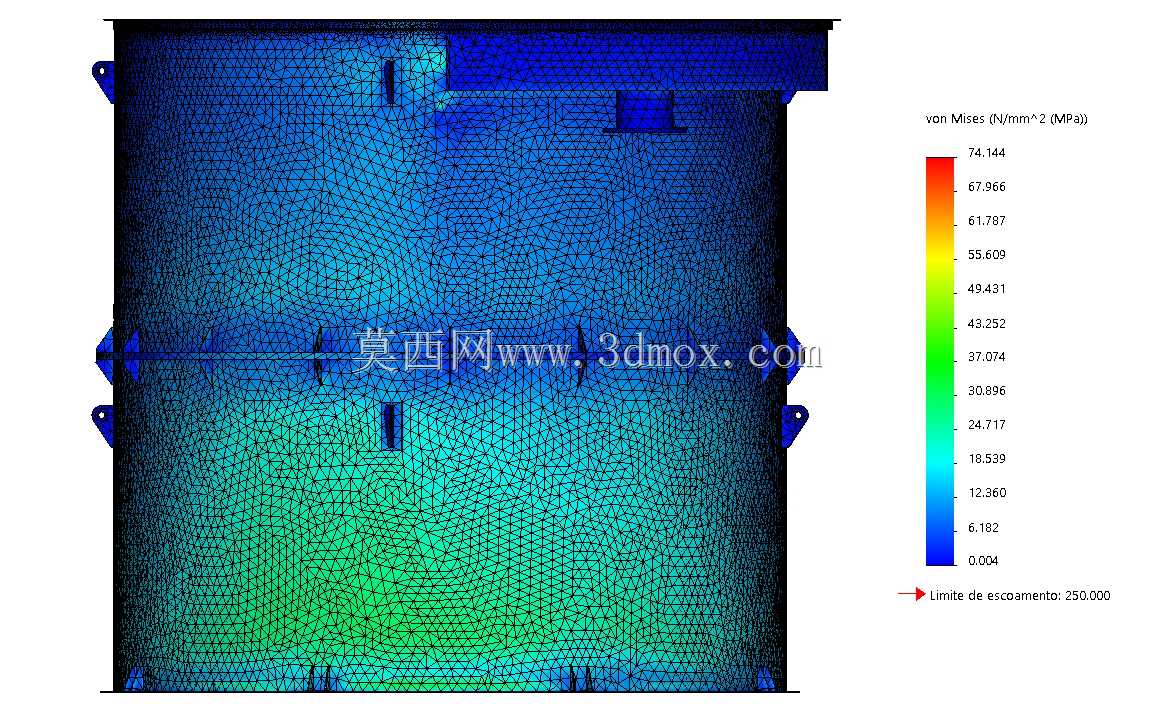

　　槽体底部采用三点式支撑脚，支撑脚位置对应下部管口的间隔区域，安装时只需在基础预埋对应位置的地脚螺栓即可，无需做整体环形基础，减少土建施工量，槽体顶部预留的搅拌机构安装法兰采用标准止口定位，可直接适配常规规格的浮选机叶轮定子总成，安装时无需现场配做定位销，缩短现场安装调试周期。在流场设计层面，槽体内部的竖向布置的导流板可将叶轮甩出的矿浆流做竖向导向，让矿浆在槽内形成稳定的上下循环流，保证矿浆中的气泡与矿物颗粒充分碰撞接触，不会出现槽面上层矿浆分层、粗颗粒沉底的问题，从有限元应力分析的结果来看，槽体满负荷运行时的最大应力集中在下部支撑脚与槽壁的连接位置，应力值远低于普通碳钢的许用应力范围，即使在矿浆满载、搅拌机构全速运行的动载荷工况下，

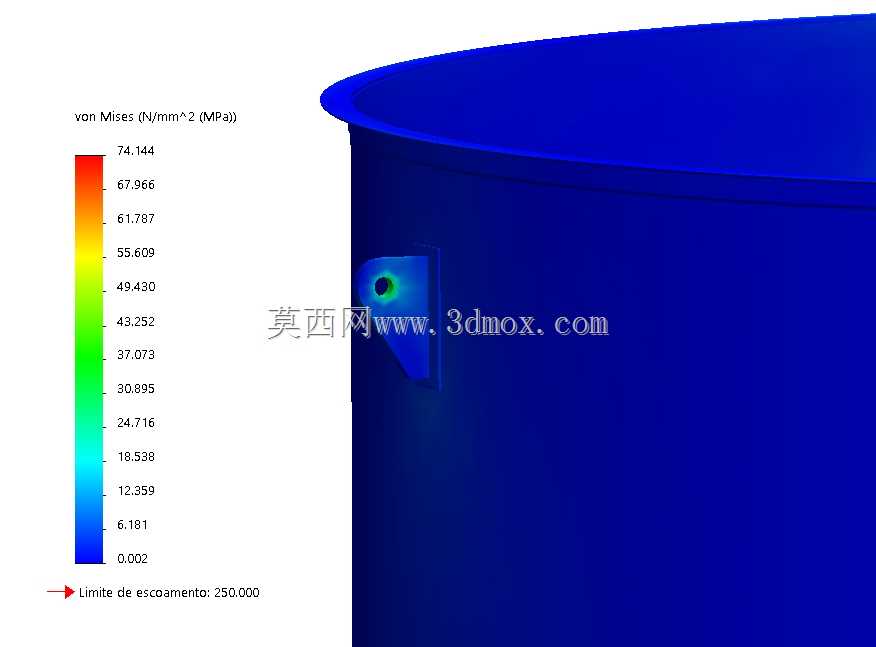

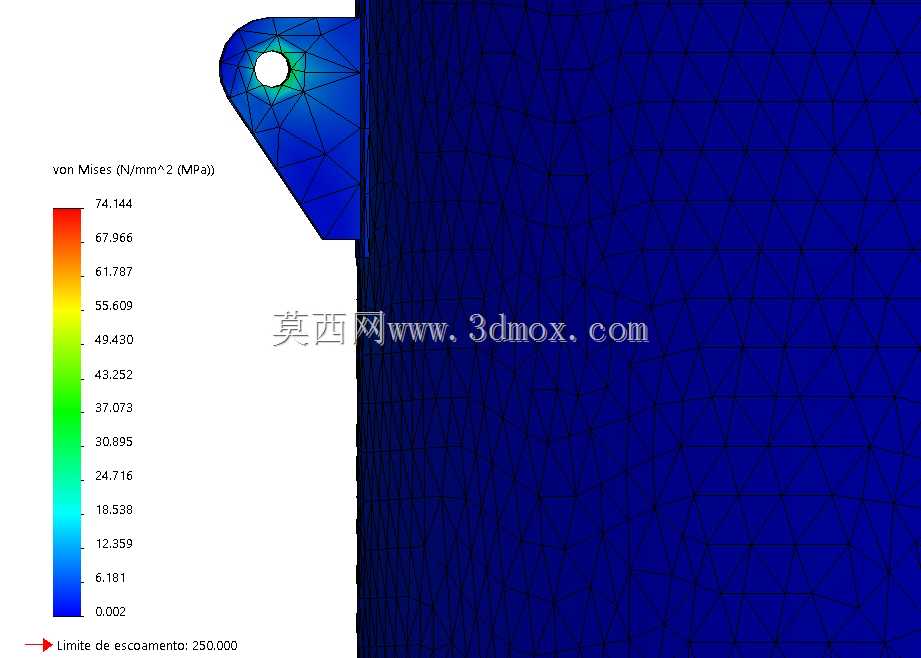

　　也不会出现结构变形问题。这款浮选槽的浓缩设计特点在于，槽内的矿浆停留时间比常规同容积浮选槽长约15%，可让低品位铜矿的目的矿物充分与药剂吸附，提升精矿品位的同时降低尾矿中的金属流失量，适配铜矿选别中矿石品位波动较大的工况，即使入选矿浆浓度在20%-40%区间波动，也能保持稳定的分选指标。槽体外部的吊耳位置根据槽体重心分布设计，分体吊装时上段槽体与下段槽体可分别通过对应位置的吊耳起吊，起吊过程中槽体不会出现倾斜变形，对接时上下法兰的螺栓孔可自然对齐，降低现场安装的对位难度。在日常维护层面，槽体下部的三个管口均可作为检修人孔使用，当需要更换内部叶轮或衬板时，拆开对应位置的法兰即可进入槽内作业，无需在槽壁额外开设人孔，保证槽体整体结构强度的同时，减少维护作业的拆装工作量。
