轮组配套双柱立式顶升支撑结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1122102
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计
  • 轮组配套双柱立式顶升支撑结构设计

  这套结构的设计初衷,是解决窄通道作业场景下,小型移动载具轮组拆装、顶升维护的实际痛点,在车间线边工装、小型AGV本体维护、轻型转运设备调试场景中,这类结构的使用频率极高。很多一线结构工程师在做小型移动设备的维护工装设计时,经常会遇到空间受限的问题——常规卧式千斤顶占用横向空间大,在设备底部预留空间不足的情况下根本塞不进去,而这套立式双柱顶升搭配独立轮组支撑的结构,刚好把占用空间集中在垂直方向,横向投影尺寸仅比常规轮组安装座宽出不到30mm,完全可以塞进设备底部的预留间隙里。

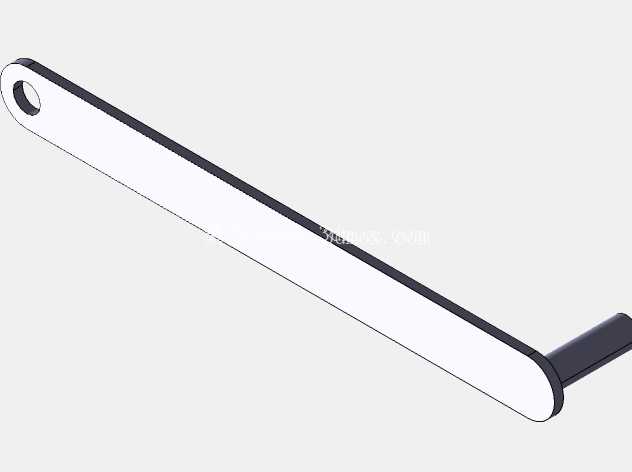

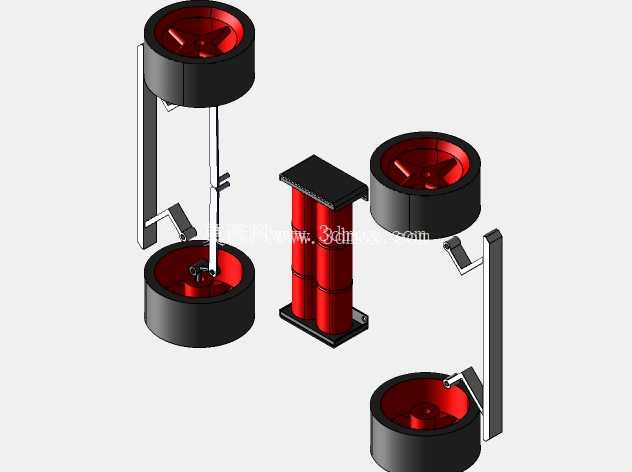

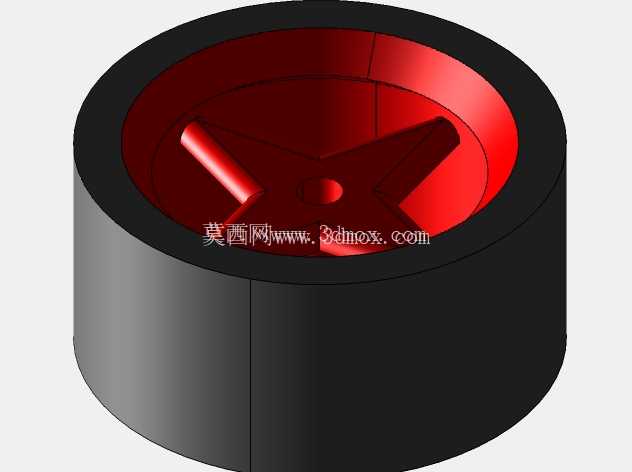

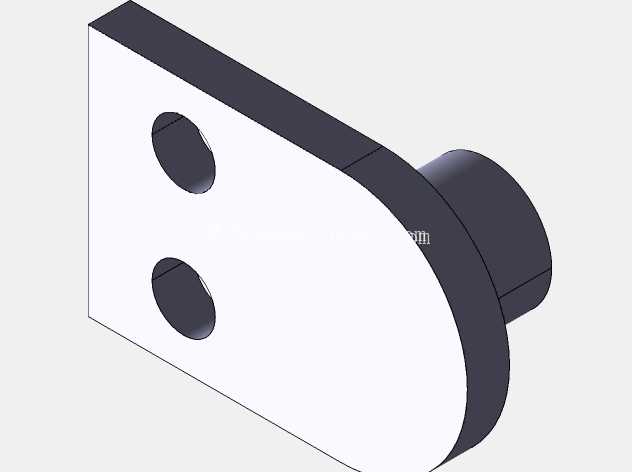

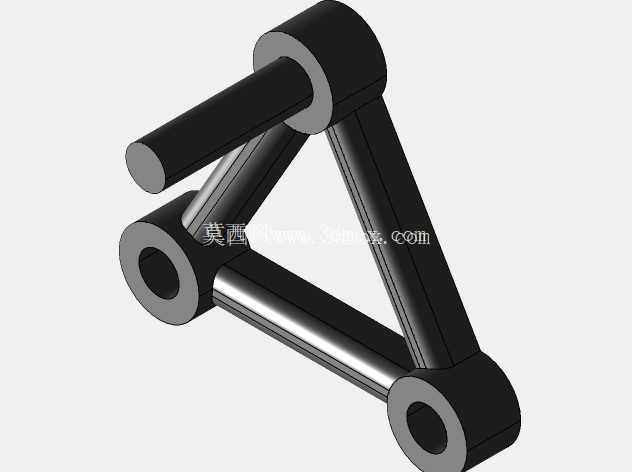

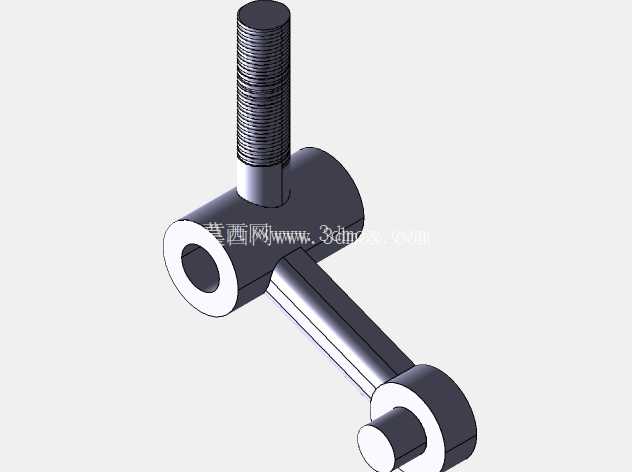

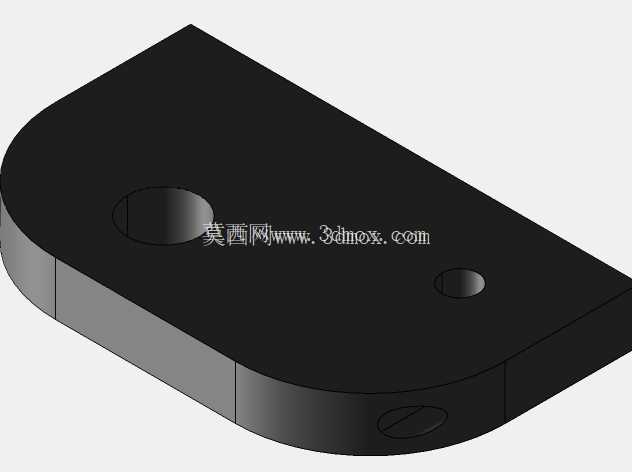

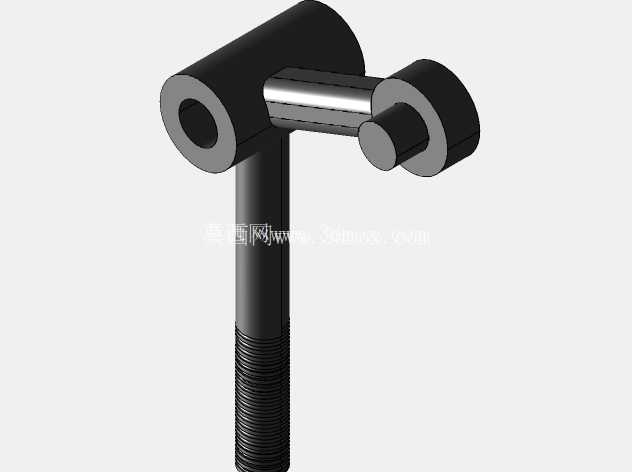

  从结构组成来看,三个独立轮组单元采用完全一致的模块化设计,轮辋部分做了内嵌式的加强筋结构,轮缘厚度预留了8mm的耐磨层余量,不管是配橡胶实心胎还是聚氨酯包胶轮,都有足够的粘接面与安装定位空间;每个轮组配套的L型支撑臂,和轮轴连接的位置做了翻边轴套安装位,不需要额外加工轴承座,直接压入自润滑铜套就能实现轮组的自由转动,支撑臂的垂直段做了等距的调节孔位,孔间距按照25mm的标准模数设置,可以根据不同的顶升高度需求,搭配插销调整支撑臂的有效长度,适配不同底盘高度的移动设备。

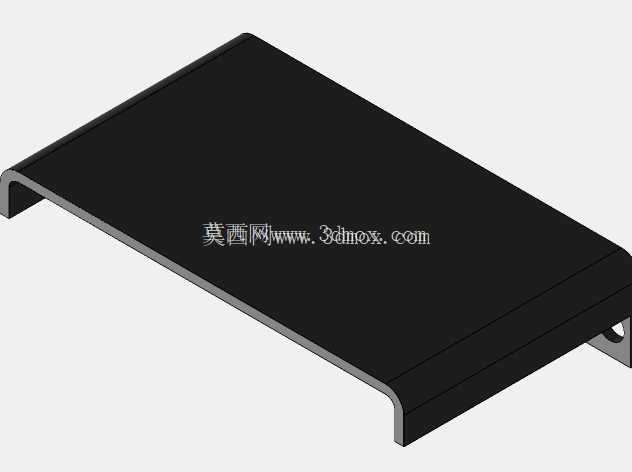

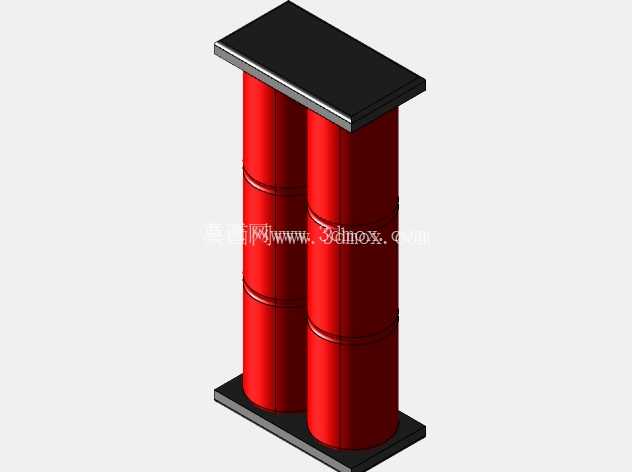

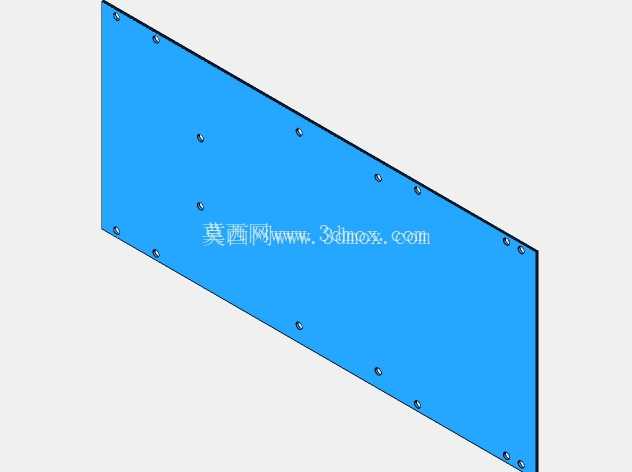

  中间的双柱立式顶升主体,两根承重柱采用矩形截面设计,柱身内部做了贯通的减重孔,在保证1.2倍额定载荷下挠度不超过0.2mm的前提下,整体重量比实心柱结构降低了42%,顶部的安装平板预留了标准的安装孔阵,既可以直接加装橡胶承托垫接触设备底盘,也可以转接不同规格的支撑头,适配不同底盘的加强筋位置;底部的安装底板做了外翻的折边,四个角预留了膨胀螺栓安装孔,要是在固定工位使用,可以直接把顶升主体固定在地面,要是需要移动使用,也可以在底板下方加装小脚轮,做成可移动的维护工装。设计过程中特意做了安装边界的校核:轮组支撑臂完全收回的状态下,整套结构的最小通过高度是120mm,完全伸出后的最大支撑高度可以达到380mm,覆盖了市面上绝大多数轻型移动设备、小型作业小车的底盘高度区间;双柱顶升主体的中心距和两侧轮组的轮距保持一致,在顶升作业时,三个受力点的投影刚好落在等边三角形的三个顶点,不会出现偏载倾覆的问题,就算单侧受力超出额定值的20%,支撑结构也不会出现塑性变形。

  很多工程师在做这类工装设计时容易忽略操作空间的预留,这套结构在每个轮组支撑臂的调节位置,都预留了足够的扳手操作空间,不管是插销插拔还是轮轴紧固件的拆装,都不需要使用特殊的薄壁工具,常规的开口扳手、内六角扳手就能完成所有操作;双柱顶升的受力面做了防滑的网纹滚花处理,就算接触的底盘面是光滑的喷漆钢板,也不会出现顶升过程中打滑移位的问题。另外,整套结构的所有零部件都采用了通用化设计,轮组的轴径、支撑臂的型材规格、紧固件的型号都采用行业通用标准,不需要开模定制特殊件,后期维护更换零件时,直接采购标准件就能替换,能大幅降低后期的使用维护成本。在实际应用中,这套结构除了作为移动设备的维护顶升工装,还可以直接集成在小型移动作业平台的本体上,作为驻车支撑结构使用——当设备到达作业位置需要固定时,降下支撑轮组顶起设备本体,就能避免作业过程中设备出现滑移,不需要额外设置地刹器或者地面固定装置,尤其适合在没有固定安装条件的临时作业场景使用。
