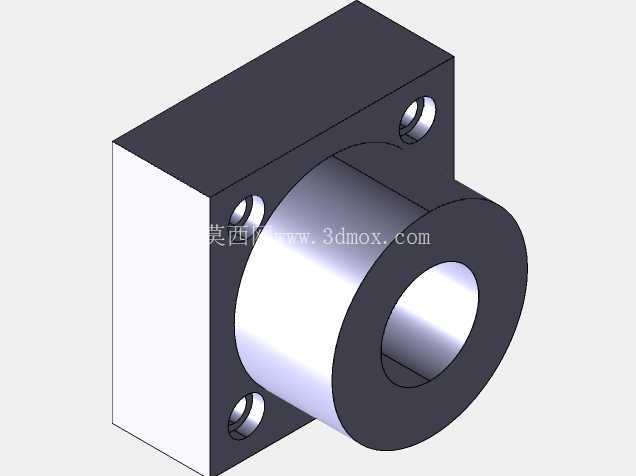

带方法兰安装座的空心铜套导向构件

　　做设备结构设计快十二年，这类带方法兰的空心铜质构件我在不少项目里都用过，最早是在做非标自动化输送线的导向工位接触到，当时要给穿线的导杆做径向支撑，还要保证安装后和安装面的垂直度，一开始选的是无衬套的光孔安装，运行不到三个月就因为安装面加工公差问题出现导杆卡滞，后来换成这种一体方法兰结构的铜质构件，问题直接解决了。

　　先讲实际应用场景，这类构件最常用在三个地方：一是自动化设备里的光轴导向支撑，比如点胶机的Z轴导杆限位、输送线的挡料杆安装座，铜材质本身有自润滑特性，不需要额外加装油嘴就能在低速往复运动里保持低摩擦系数，比钢制衬套的噪音低很多，在消费电子组装车间这类对噪音管控严格的场景里优势很明显；二是电气穿线的过孔防护，空心的内孔可以走设备内部的信号线、气管，方法兰的四个安装孔直接锁在设备钣金或者铝型材框架上，能避免线缆和安装板的锐边直接摩擦，减少线缆外皮磨损的风险，之前做过的锂电池检测设备里，所有过板的线缆都用了类似结构的铜套，比塑料护线套的抗老化寿命长三倍以上；三是小型气动元件的安装转接，比如把笔形气缸通过这个构件固定在立板上，法兰面和安装面完全贴合，能保证气缸活塞杆的伸出方向和安装面垂直，避免活塞杆受径向力导致密封件过早磨损。

　　再讲功能特性，这个构件的核心功能分两部分，法兰端承担轴向定位和安装固定的作用，四个沉头安装孔均匀分布在法兰的四个角，安装时螺丝锁入后头部不会突出法兰表面，不会和周边运动部件产生干涉；伸出的圆柱端是主要的工作段，内孔是精加工的通孔，公差一般控制在H7级别，和导杆或者穿入的管件配合间隙能控制在0.02mm以内，既保证活动件的顺畅滑动，又不会因为间隙过大出现晃动。铜材质的选择也很有讲究，用的是锡青铜材质，硬度在HB120左右，比45号钢的轴类零件硬度低，长期摩擦的时候磨损都发生在铜套上，后期维护只需要更换铜套就行，不用更换整根轴，维护成本能降下来不少。

　　设计思路上，这个构件的结构是典型的功能优先的设计，没有多余的工艺特征。首先法兰和圆柱段是一体加工的，没有拼接焊缝，避免了拼接处的应力集中，在承受径向载荷的时候不会出现断裂风险；法兰的四个角做了小倒角，安装的时候不会因为边角锐边割伤操作人员，也能避免安装时和安装板的孔位边角产生卡滞；圆柱段的外圆和法兰端面的垂直度控制在0.01mm以内，安装后圆柱段的轴线和安装面的垂直度能得到保证，不会出现偏载。内孔的表面粗糙度控制在Ra1.6，滑动摩擦的时候不会刮伤配合的轴表面，也能储存少量的润滑脂，延长维护周期。

　　外形尺寸和安装边界这块，从三维模型的比例来看，法兰是正方形结构，四个安装孔的中心距是法兰边长的0.7倍左右，这个比例是经过力学计算的，螺丝锁附的时候法兰的受力最均匀，不会因为锁附力过大导致法兰变形；圆柱段的伸出长度是法兰厚度的1.5倍，既能保证足够的配合长度来承受径向载荷，又不会因为伸出过长导致刚性不足；内孔的直径和圆柱段的外径比例大概是1:1.8，壁厚足够承受1000N以内的径向载荷，在常规的轻载自动化设备里完全够用。安装的时候需要注意，安装面的平面度要控制在0.05mm以内，不然法兰锁附后会出现变形，导致内孔圆度超差，影响配合精度；四个安装螺丝的锁附力要均匀，建议用对角锁紧的方式，避免法兰面因为受力不均出现翘曲。

　　之前有个同行在做小型冲压设备的送料导向时，一开始选了钢制的法兰衬套，运行的时候因为没有润滑，半个月就出现了轴和衬套咬死的情况，后来换成这种铜质的一体法兰构件，连续运行了八个月都没出现问题，只是定期在铜套内孔抹一点润滑脂就行。还有个做医疗设备的客户，因为设备需要经常消毒，铜材质本身有一定的抑菌特性，比铝合金或者塑料的构件更适合在消毒环境下使用，也不会因为消毒试剂的腐蚀出现表面锈迹。

　　做这类构件的三维建模的时候，要特别注意几个特征的处理：一是沉头孔的深度要和所选螺丝的头部长度匹配，不能出现螺丝锁入后头部突出或者沉头过深导致螺丝锁附力不足的问题；二是法兰和圆柱段的过渡处要做小圆角过渡，避免应力集中，尤其是在承受交变载荷的场景下，直角过渡很容易出现疲劳裂纹；三是内孔的两端要做倒角，方便轴或者管件穿入，也能去除内孔加工时产生的毛刺。很多新手建模的时候容易忽略这些细节，导致加工出来的零件装配的时候出现各种问题，要么是螺丝装不进去，要么是轴穿入的时候被毛刺刮伤表面。

　　在选型的时候，要根据实际承受的径向载荷来选择对应的尺寸，如果径向载荷超过1000N，就需要适当增加圆柱段的壁厚和法兰的厚度，或者选用强度更高的铝青铜材质；如果是用于高速滑动的场景，还可以在内孔表面加工油槽，储存更多的润滑脂，降低摩擦温升。另外这个构件的安装孔是通孔设计，既可以从法兰侧锁螺丝到安装板上，也可以从安装板背面穿螺丝锁入法兰的螺纹孔，只需要在建模的时候根据安装空间选择对应的孔加工方式就行，灵活性很高。
