TP4056锂电池充电模块结构设计

在小型便携电子设备、DIY创客项目、低功耗物联网终端的开发场景中，单节3.7V锂电池的充电管理始终是硬件结构设计环节的核心需求点，这款基于TP4056方案的充电模块，正是针对这类小空间、低功耗供电场景开发的功能载板。从实际应用场景来看，该模块可直接嵌入手持检测设备、小型传感节点、便携数码配件的壳体内部，作为内置锂电池的充电管理单元使用，板载的Micro USB接口可直接对接常规USB充电线，无需额外设计接口转接结构，当设备结构预留空间无法布置标准USB母座时，也可通过板上的IN输入焊盘直接外接外部直流电源，适配不同结构的安装需求。

从功能特性层面看，该模块核心采用TP4056线性充电芯片，可实现1A恒定电流的单节锂电池充电流程，芯片自带完整的充电循环逻辑：预充阶段对亏电电池进行小电流激活，恒流阶段保持1A电流快速补能，恒压阶段逐步降低充电电流直至截止，无需额外编写充电控制程序。板载的两个状态指示引脚可外接LED，分别对应充电中、充电完成两种状态，实际使用时可根据设备壳体的透光位置，选择使用板载贴片LED或是飞线外接指示灯，适配不同的外观指示需求。同时芯片集成了电流监控、欠压锁定、自动充停的保护逻辑，无需额外搭配充电保护电路，可大幅简化终端设备的电源部分设计工作量，降低整体BOM成本。

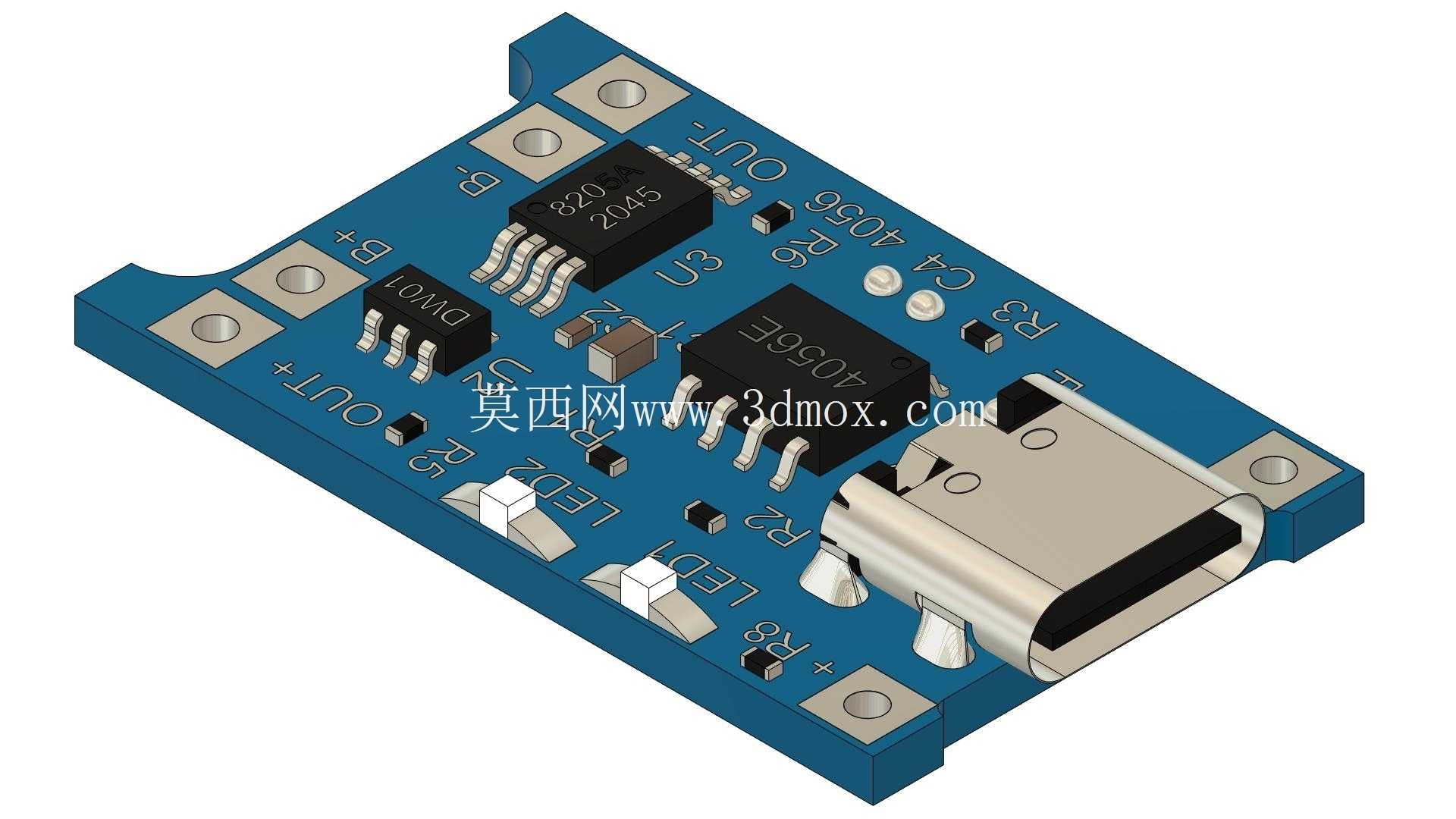

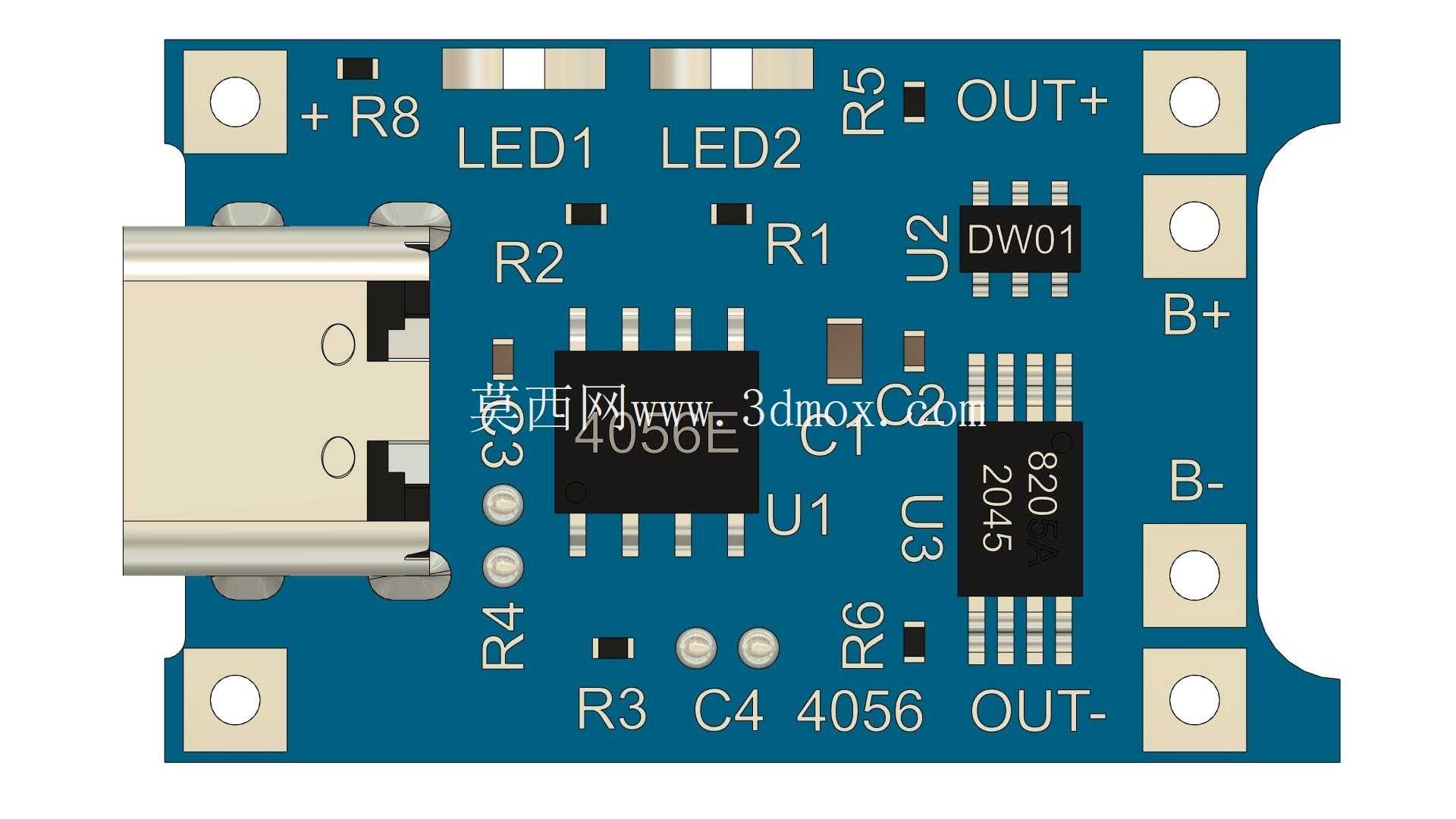

在结构设计思路上，该模块采用FR-4玻纤PCB作为基材，所有贴片元件均布置在PCB单面，背面无突出元件，可直接贴合设备壳体的内壁或是电池表面安装，最大化利用设备内部的狭窄空间。PCB边缘预留了四个标准安装孔，可通过M2螺丝直接固定在设备的内部安装柱上，也可使用高温双面胶直接粘贴固定，适配不同的安装固定条件。接口端的Micro USB母座采用沉板贴片设计，母座外壳与PCB边缘齐平，安装后接口端面可直接与壳体上的开口对齐，无需额外设计接口定位结构，降低壳体结构的开模精度要求。输出端的OUT+、OUT-焊盘采用大尺寸露铜设计，可直接焊接锂电池引线，也可根据需求外接PH2.0接线座，方便与设备主板的供电接口对接。

从安装边界尺寸来看，该模块整体为矩形薄板结构，板厚1.6mm，整体长宽尺寸适配常规小型设备的内部预留空间，板上最高元件为USB母座，整体元件高度不超过5mm，可嵌入厚度仅8mm的超薄壳体内部，不会与壳体内的其他结构件产生干涉。板上的贴片电阻、电容均采用0805封装，焊接可靠性高，维修替换方便，充电芯片与功率元件的布局避开了安装孔位，固定螺丝时不会对元件造成挤压损伤。在实际选型使用时，需要注意模块的散热设计，当满负载1A电流充电时，充电芯片会产生一定热量，安装时需避免芯片位置被隔热材料完全包裹，可在对应壳体位置预留微小散热缝隙，保证充电过程的稳定性。该模块经过全板功能测试，焊接完成后无需额外调试即可直接使用，非常适合快速原型开发、小批量电子设备生产的场景使用，可有效缩短产品的电源部分开发周期，降低结构设计的复杂度。
