树莓派5单板计算机高精度三维结构模型

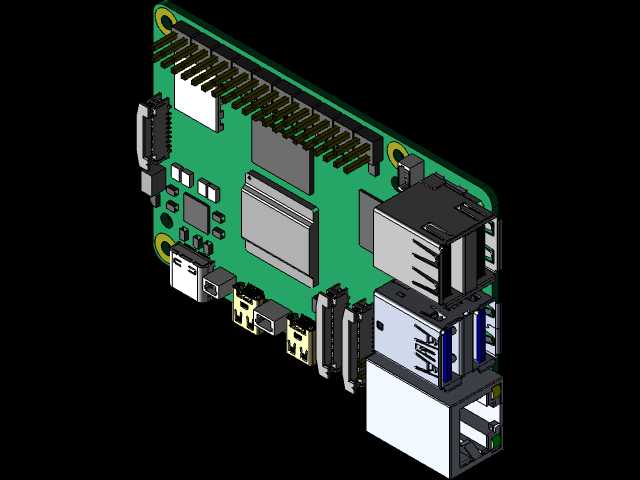

本次构建的树莓派5三维模型，完全还原实板的结构布局与安装特征，可直接用于嵌入式设备集成、工业控制终端开发、教学演示教具制作等场景的结构干涉校验与装配模拟。从实际工程应用角度出发，做嵌入式项目集成时，很多工程师会遇到外壳开孔错位、扩展板接插干涉、安装孔位不匹配的问题，这个模型把板上所有元件的高度、接插件的伸出长度、安装孔的坐标公差都做了1:1还原，能在开模或者打样外壳前就完成全部装配校验，避免反复改模的成本。

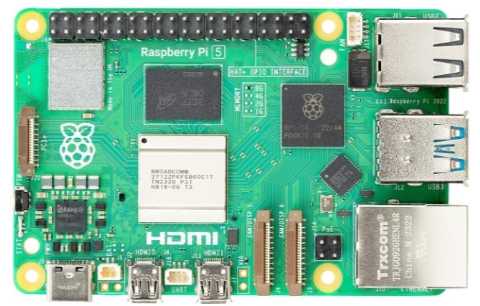

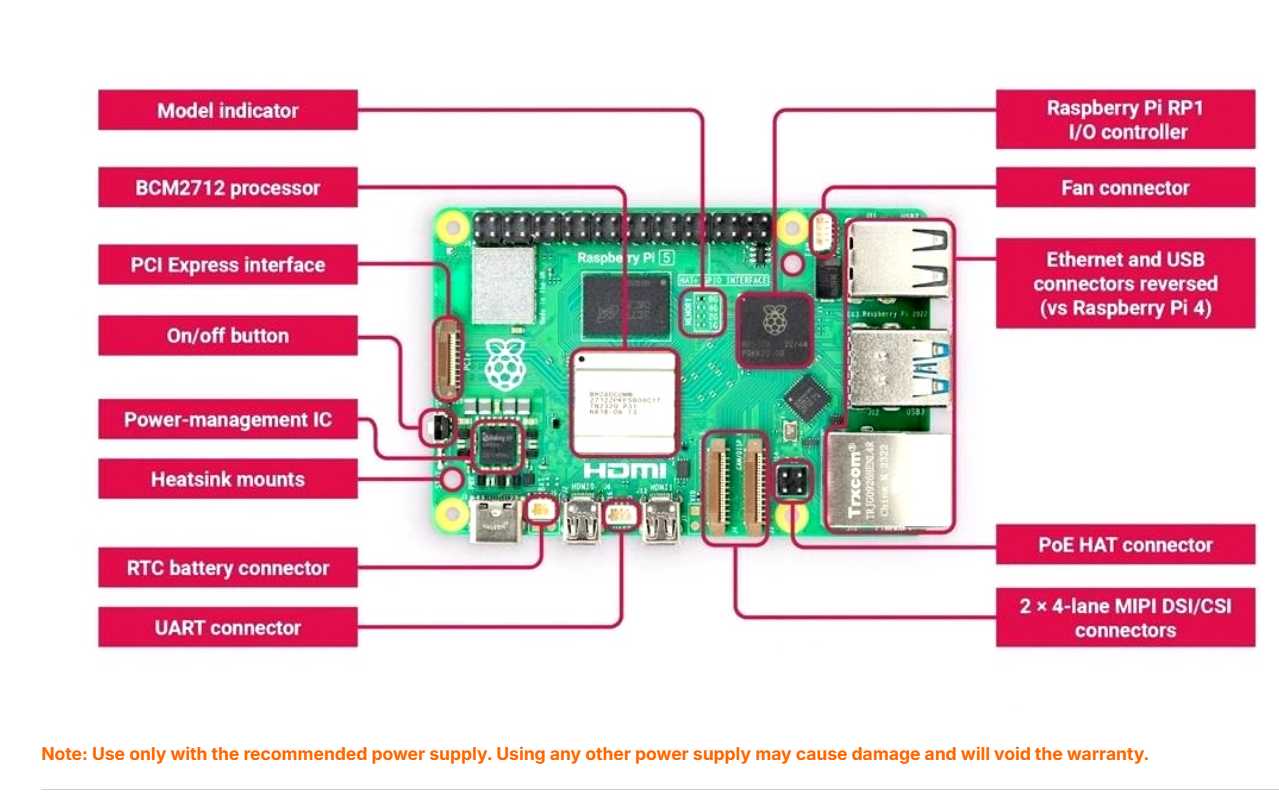

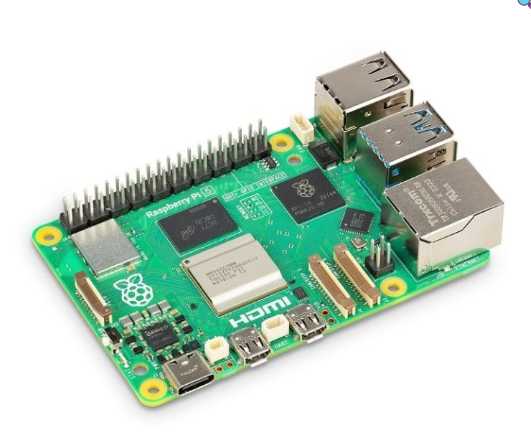

板载接口的布局完全遵循实板设计，顶部的40Pin GPIO排针保留了每一个针脚的位置公差与排针本体的高度，做HAT扩展板设计时可以直接在装配环境里对齐针脚坐标，提前排查元件高度冲突；双Micro HDMI接口的伸出长度、接口内凹深度都做了精准还原，能模拟HDMI插头插入后的空间占用，避免外壳设计时出现插头插不到位的问题；双USB3.0、双USB2.0接口的位置与RJ45以太网口的突出高度也完全匹配实装状态，做工业机柜内嵌安装时，可以提前计算接口区域的预留空间，保证外接设备插拔不受遮挡。Type-C供电接口位于板身侧端，模型还原了接口的内凹结构，能适配不同规格的Type-C插头模拟插拔，避免供电插头与外壳或者周边结构产生干涉。

核心处理区域的元件布局做了分层还原，主控芯片、内存颗粒、电源管理芯片的高度差都按照实板测量值设置，做主动散热方案设计时，可以直接在模型上匹配散热片的尺寸与安装位置，计算导热硅脂的填充厚度，甚至可以模拟风冷风道的走向，验证散热方案的合理性。板载的CSI摄像头接口、DSI显示接口的翻盖式连接器结构也做了细节还原，能模拟排线插入后的弯折空间，做集成视觉项目时可以提前计算排线的走线位置，避免排线被外壳或者其他扩展件挤压。

PCB本体的外形尺寸严格按照实板的长宽公差建模，四个角的安装孔位置、孔径大小、沉头深度都完全匹配标准树莓派安装规范，不管是做标准外壳适配，还是自定义工业安装支架，都可以直接提取孔位坐标生成加工图纸。板身底部的焊盘凸起高度也做了还原，设计绝缘支撑柱时可以精准计算支撑高度，避免板底焊盘与安装面接触造成短路。板载的无线天线区域做了净空区的标识还原，做金属外壳设计时可以提前避开天线净空区，避免屏蔽无线信号影响蓝牙与WiFi性能。

从设计思路上，这个模型没有做过度的细节简化，所有会影响装配的结构特征都完整保留，同时对不影响结构校验的微小丝印做了轻量化处理，保证模型在装配环境里运行流畅，不会因为面数过多造成卡顿。做嵌入式产品开发时，不管是做桌面级的迷你主机、工业现场的数据采集终端，还是教学用的实验平台，这个模型都能直接导入到装配体中，完成从结构布局、安装固定到外接设备适配的全流程模拟，减少实物打样的次数，缩短项目开发周期。对于三维建模从业者来说，这个模型也可以作为嵌入式硬件类建模的参考模板，学习接插件、PCB板、表贴元件的建模规范与装配逻辑，掌握消费级电子硬件的建模精度控制要点。
