小型铝制三自由度伺服机械臂结构设计

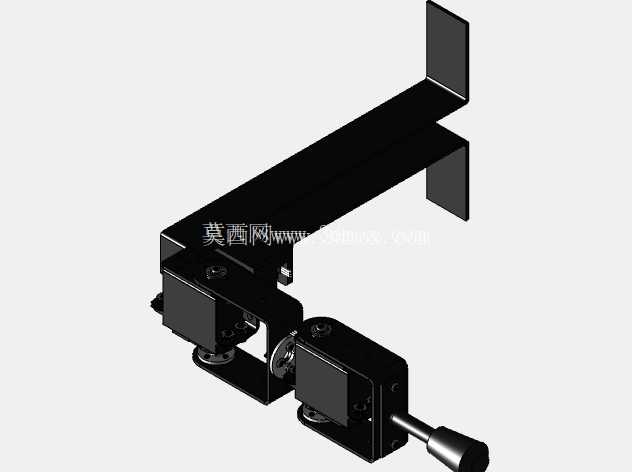

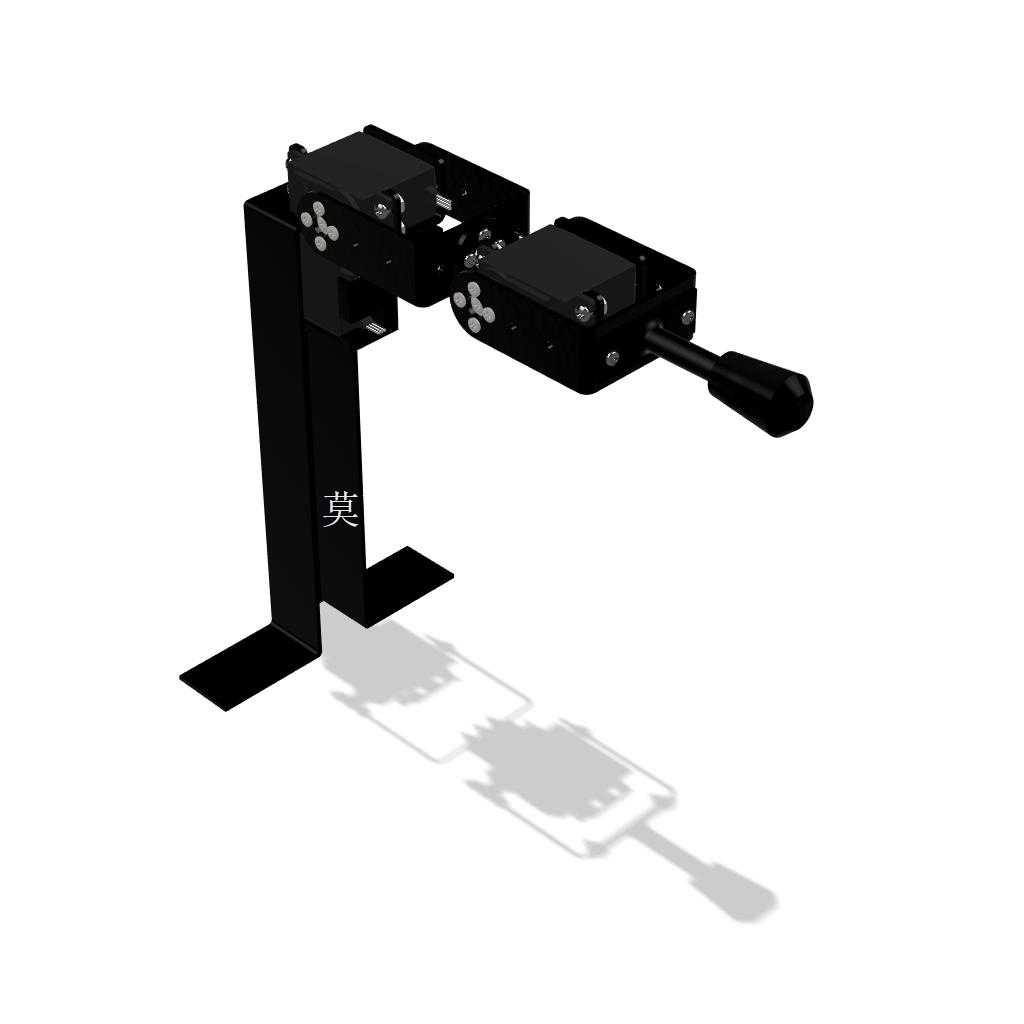

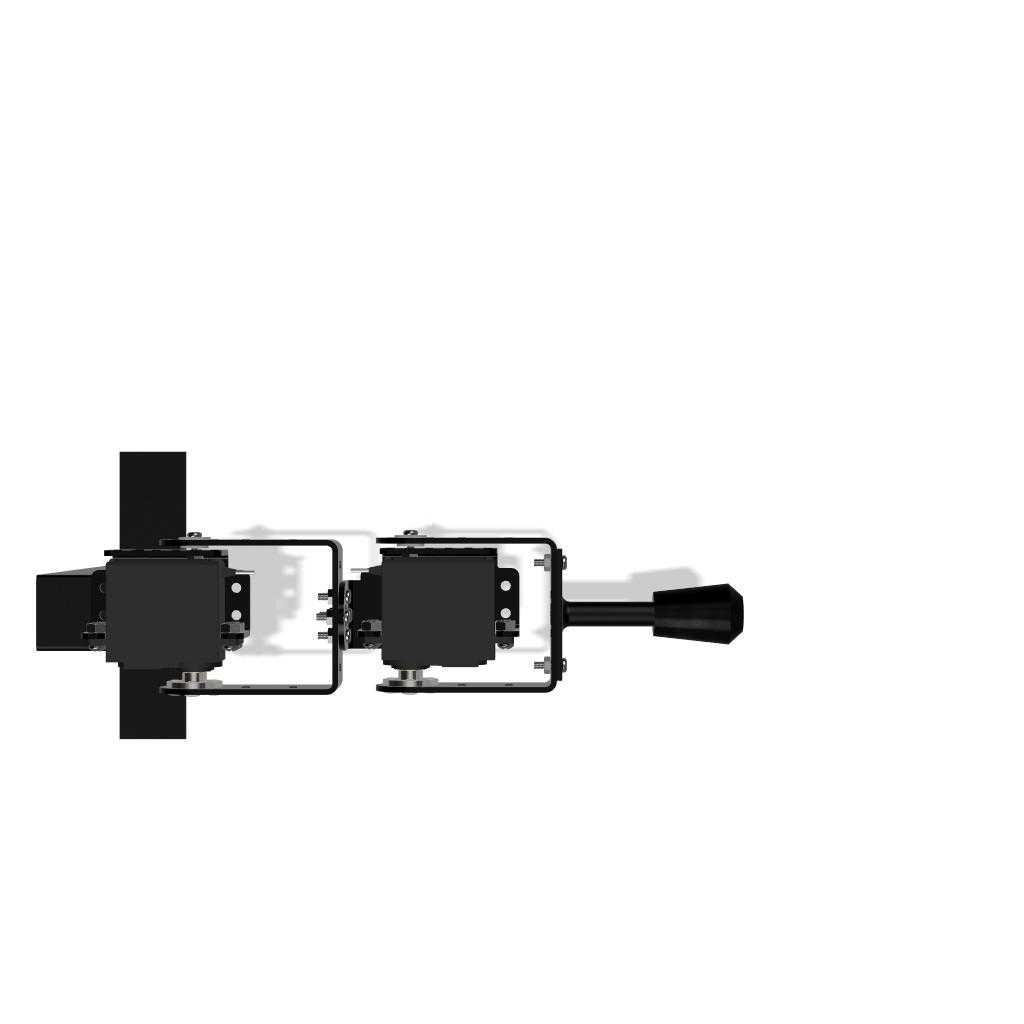

这款三自由度机械臂采用铝制构件作为核心加工基材，整体结构围绕小型作业场景的轻量化需求搭建，在桌面级教学演示、轻载物料分拣、小型工位精准移载场景中具备较高的适配性。从结构组成来看，设备核心支撑件采用L型铝件搭配U型铝件组合成型，铝制材料的选用兼顾了结构刚性与整机自重控制，既能够避免作业过程中关节负载过大导致的形变问题，也能降低驱动单元的动力冗余要求，适配小功率伺服驱动的输出特性。

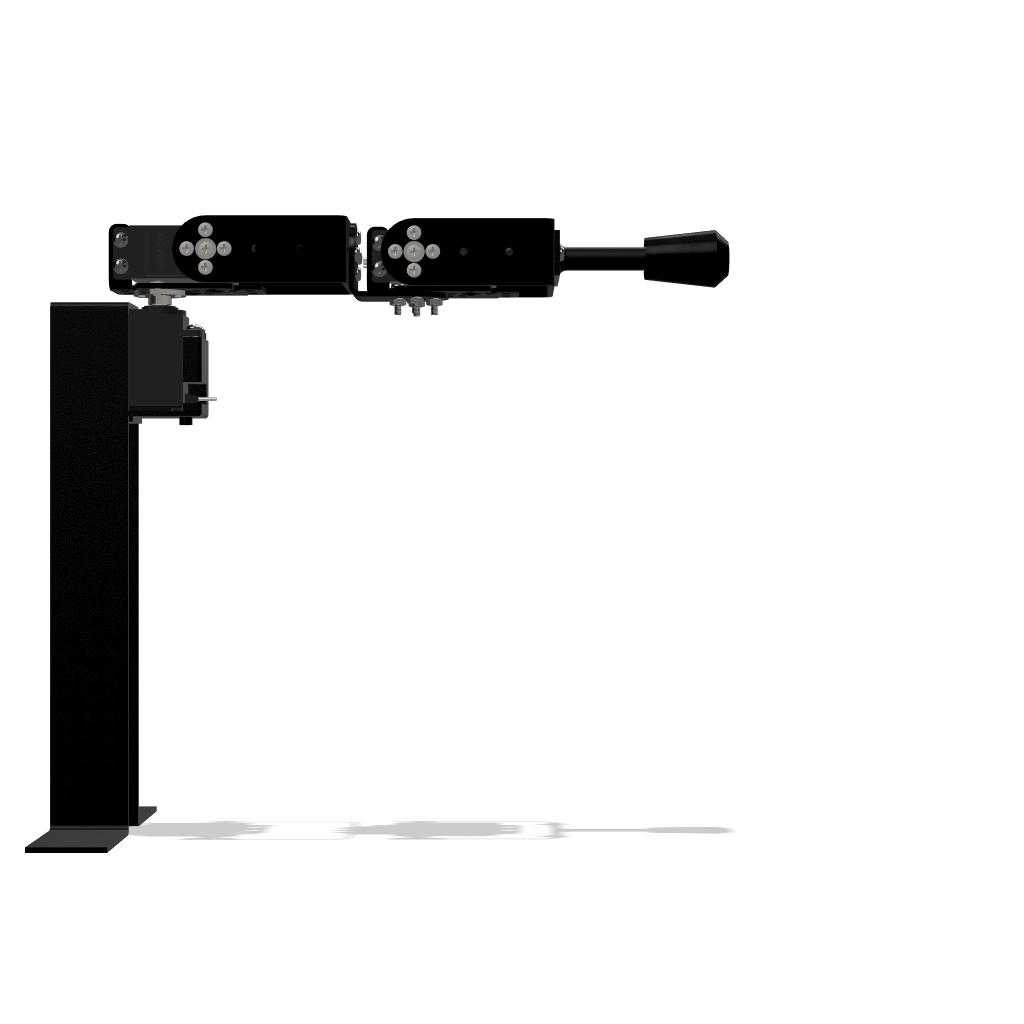

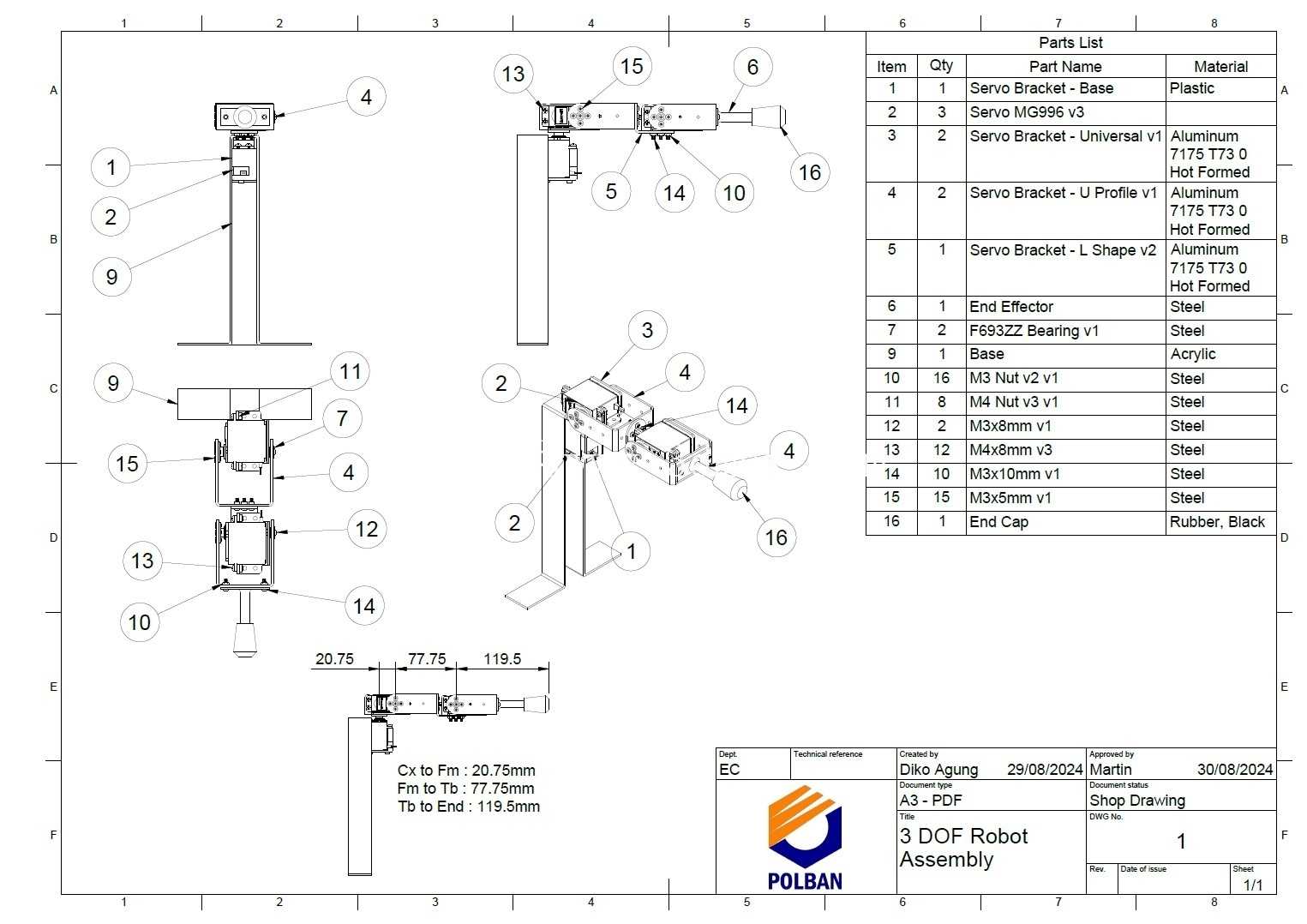

在关节布局设计上，三个自由度分别对应髋关节的水平回转、股骨段的俯仰摆动、胫骨段的末端姿态调整，各关节的传动衔接处采用标准紧固件完成铝件间的锁附，装配过程中可通过紧固件的预紧力调整关节阻尼，适配不同负载下的传动精度要求。从安装边界尺寸来看，髋关节轴线到股骨段的末端长度为20.75毫米，髋关节轴线到胫骨段的长度为77.75毫米，髋关节轴线到执行末端的总长度为119.5毫米，整体安装底座采用L型折弯铝制支架，底座与安装台面的接触面积经过优化，可通过螺栓直接固定在标准铝型材工作台面上，无需额外设计转接安装板，降低了现场部署的加工成本。

设计过程中充分考虑了关节运动的干涉问题，各段铝构件的边缘做了倒角处理，避免大角度摆动时构件间发生剐蹭，同时在关节驱动模块的安装位预留了走线槽空间，伺服电机的动力线与信号线可沿铝构件内侧的空腔排布，避免运动过程中线缆与关节结构发生缠绕。末端执行接口采用标准快换结构设计，可根据实际作业需求更换夹爪、吸盘、探针等不同执行端，适配不同的作业任务，比如在教学场景中可更换绘图笔完成轨迹绘制演示，在轻载分拣场景中可更换微型气动夹爪完成小尺寸零件的移载。

从实际使用的工况适配来看，这款机械臂的负载能力集中在百克级区间，适合对小型电子元器件、精密小零件的搬运与定位作业，相较于大型工业机械臂，其结构紧凑、部署灵活，不需要占用较大的安装空间，可直接集成在小型自动化生产线的工位旁，完成上下料、点位搬运等重复性动作。结构设计上没有采用复杂的减速传动结构，而是直接通过伺服支架将驱动单元与关节构件刚性连接，减少了传动链的间隙累积，提升了末端定位的重复精度，同时也降低了后期维护的难度，当关节出现磨损时，仅需更换对应的铝制连接件即可完成维修，不需要拆解复杂的传动组件。

在安装调试环节，底座的水平度可通过支撑脚的微调螺栓进行调整，保证髋关节回转轴线与安装台面保持垂直，避免长期运行过程中因偏载导致的关节轴承磨损。各关节的运动行程通过机械硬限位与软件限位双重保护，硬限位采用铝件上的凸台结构实现，防止关节超程运动导致的驱动单元损坏，软件限位可根据实际作业的空间范围进行参数调整，适配不同工位的作业边界要求。整体结构的零件加工难度较低，所有铝构件均可通过常规的铣削、折弯工艺完成加工，不需要特殊的定制工装，适合小批量的加工制作与教学场景下的拆装实训，能够帮助从业者直观理解多自由度串联机械臂的关节布局、传动逻辑与安装调试要点。
