ESP32控制四轴伺服机械臂结构设计

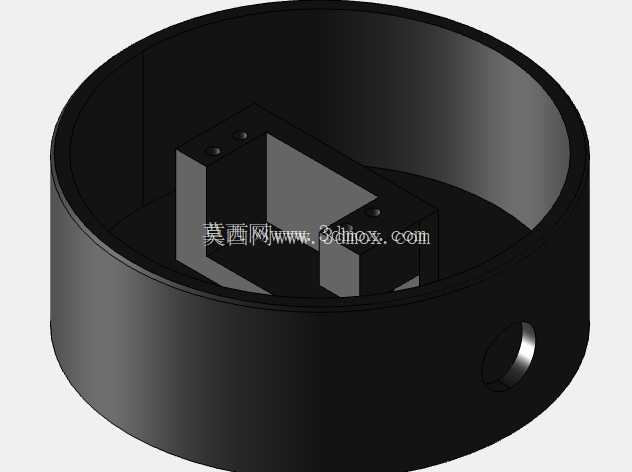

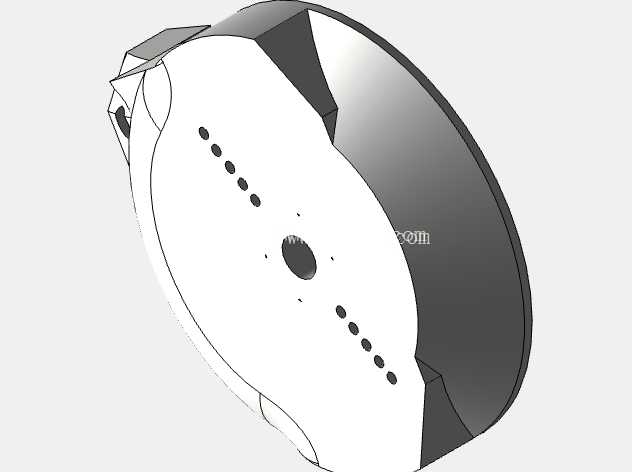

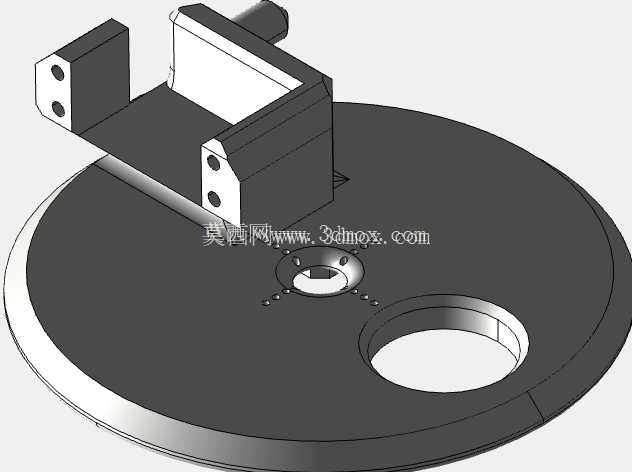

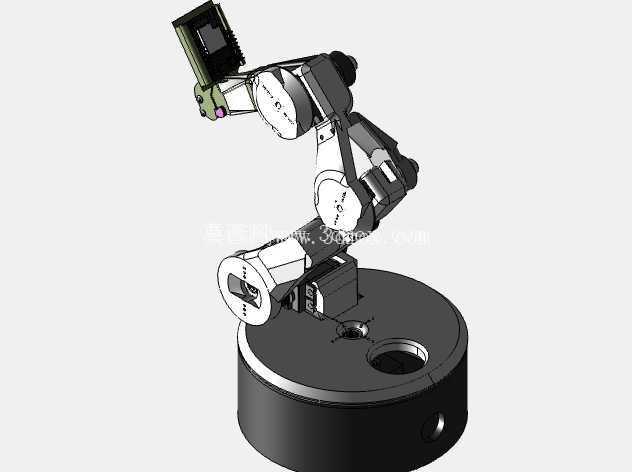

　　这款四轴伺服机械臂的结构设计，核心面向小型桌面级作业场景，可覆盖轻量物料搬运、教学实验演示、小型工位上下料、电子元件精准排布等实际使用需求，整体结构围绕紧凑安装、低负载高精度作业的核心诉求展开，没有冗余的结构设计，所有关节的布局都经过空间干涉校验，能在有限的桌面空间内完成多自由度的姿态调整。从结构布局来看，底座采用圆盘式安装结构，底部预留标准安装孔位，可直接固定在桌面、工装台或者小型移动平台上，底座内部预留了走线空间与控制板安装位，ESP32控制模块可直接集成在底座腔体内部，减少外部走线带来的运动干涉风险，底座的回转关节采用大直径支撑轴承，保证整臂回转过程的稳定性，避免悬臂状态下的抖动问题。

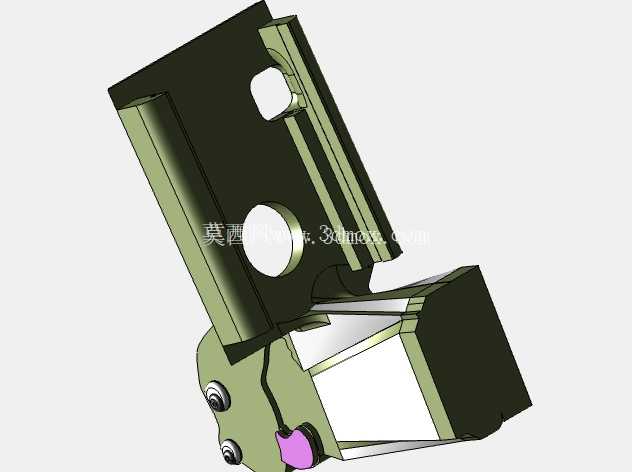

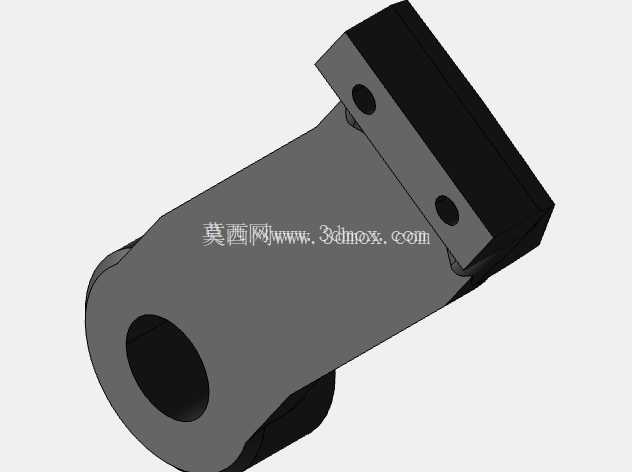

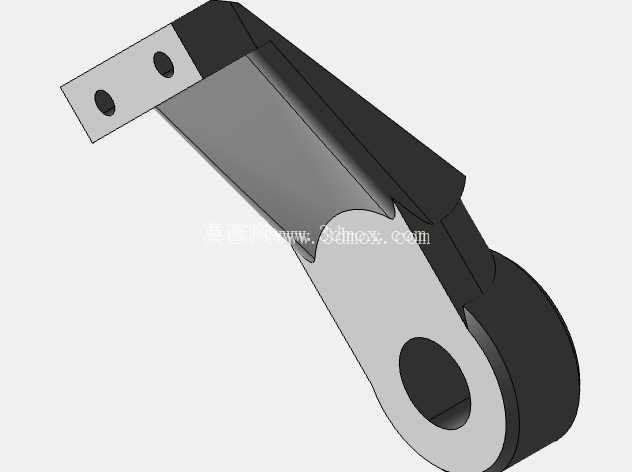

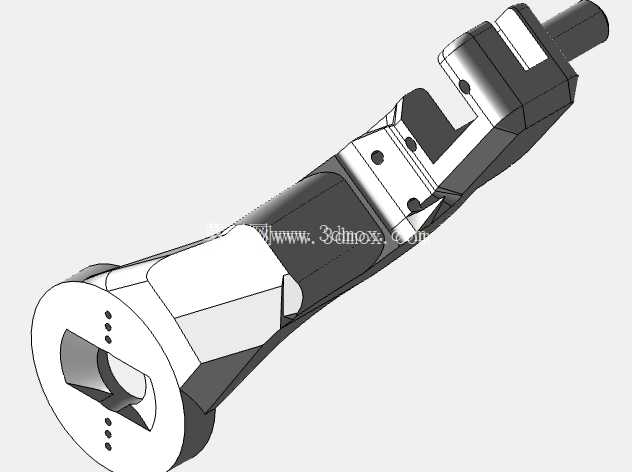

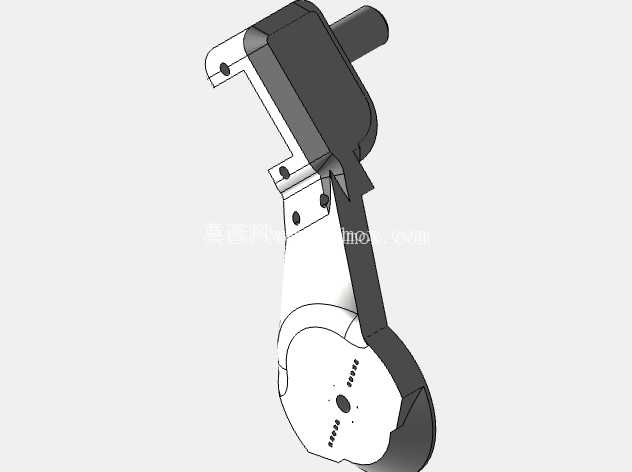

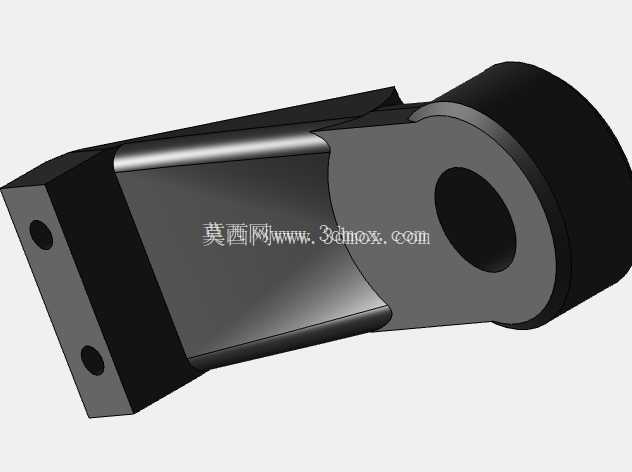

　　臂体部分采用多段式串联关节布局，四个关节分别对应底座回转、大臂俯仰、小臂俯仰、末端执行器回转四个自由度，每个关节的驱动端都预留了标准伺服电机安装位，可适配常用的金属齿轮伺服舵机，关节连接处采用轴销加轴承的配合方式，减少转动过程中的阻尼间隙，保证重复定位精度。大臂与小臂的结构件采用轻量化设计思路，在保证结构刚性的前提下做了镂空减重处理，降低关节驱动的负载余量，同时臂体的走线槽全部内置，线缆从关节轴心位置穿过，避免运动过程中线缆拉扯、磨损的问题。末端执行器的安装法兰采用标准接口设计，可快速更换夹爪、吸盘、小型工具头等不同作业端，适配不同的作业需求，末端关节的回转范围覆盖360度连续回转，可满足不同角度的作业姿态调整。

　　从安装边界来看，整臂完全伸展后的作业半径控制在400mm范围内，底座直径不超过150mm，安装时只需要预留直径200mm的圆形安装区域即可，整体高度在完全收拢状态下不超过350mm，不会占用过多的垂直空间，适合在桌面级的小型工位上部署。设计过程中对每个关节的运动范围做了机械限位，避免软件控制失效时出现臂体碰撞、结构损坏的问题，每个关节的限位块都设置在结构件的非受力面，后期调整运动范围时可快速更换限位块，不需要改动整体臂体结构。

　　在实际应用中，这款机械臂可搭配视觉模块完成小型零件的分拣作业，也可作为教学实验平台用于伺服控制、机器人运动学的实操教学，还可部署在小型自动化生产线上完成轻量工件的上下料、转运作业，结构上的模块化设计让后期维护更换零件更加便捷，单个关节的结构件损坏时不需要拆解整臂，只需要更换对应关节的组件即可快速恢复使用。臂体的所有连接部位都采用标准紧固件，没有特殊定制的非标连接件，后期加工、替换零件的成本更低，适合小批量制作或者个人DIY场景使用。关节处的轴承配合公差选用过渡配合，既保证转动的顺滑度，又不会出现轴孔间隙过大导致的定位偏差，每个关节的驱动输出端都做了扭矩冗余设计，可在额定负载的1.5倍工况下短时间运行，避免突发负载导致的舵机扫齿、结构变形问题。底座的配重经过重心匹配，整臂在最大伸展状态、最大负载下不会出现倾翻问题，不需要额外增加配重块，进一步压缩了整体的安装空间与整机重量。
