自主迷你相扑竞技机器人结构设计

这款迷你相扑竞技装置的结构设计，完全围绕小型擂台对抗的核心需求展开，所有部件的选型与布局都经过了实际对抗场景的反复验证。从实际使用场景来看，这类装置主要应用于青少年科技竞技、小型机器人对抗赛事场景，核心任务是在划定的圆形擂台范围内，通过自身的感知与动力输出，将对手推出擂台边界，同时保证自身不超出擂台范围，整个对抗过程对装置的响应速度、结构强度、感知灵敏度都有极高的要求。

在功能特性层面，这套结构搭载了改装版E18-D80NK红外传感器作为核心感知单元，这类传感器的检测距离可通过硬件电位器灵活调整，刚好适配迷你相扑擂台1米左右的直径范围，能够快速识别擂台边缘的黑白色差边界，同时检测对手装置的位置，避免自身冲出擂台的同时，快速锁定对手方位。动力部分选用MINI QTRJGA16微型直流电机，这类电机的扭矩输出与转速参数经过匹配调校，既能够提供足够的推力应对同重量级的对抗装置，又不会因为转速过高导致自身在光滑擂台表面打滑，电机输出轴直接适配定制的橡胶轮组，轮面的摩擦系数经过实测选型，在常见的哑光擂台板材表面能够获得最优的抓地表现。

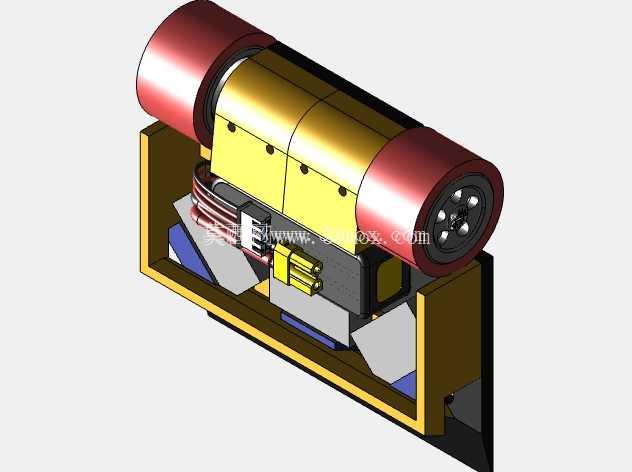

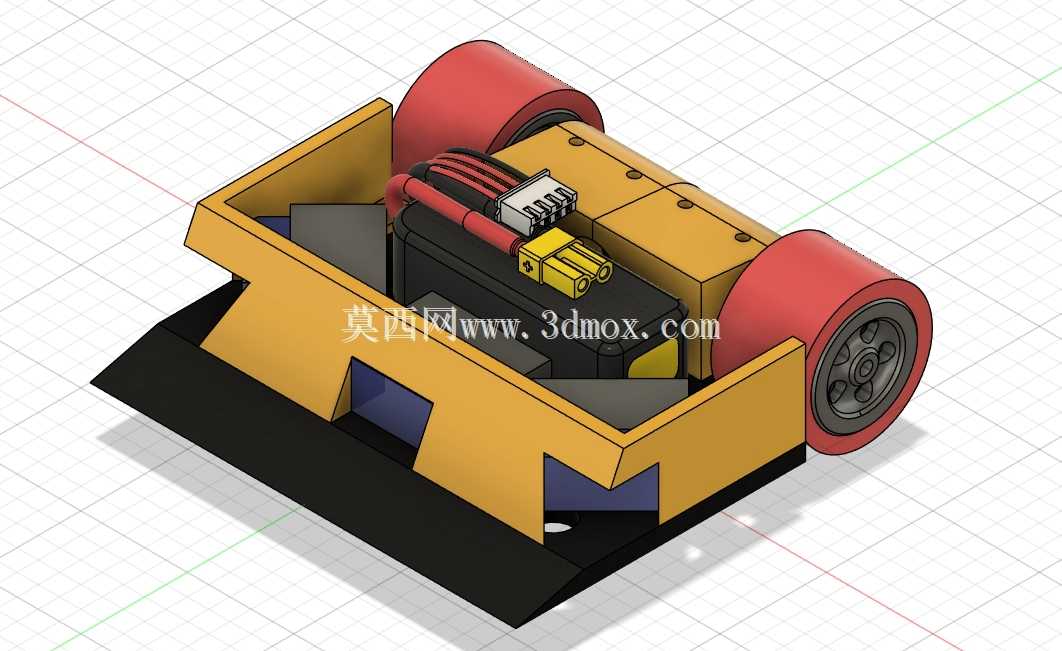

从设计思路来看，整个装置采用分层堆叠的结构布局，最底层为动力安装层，直接固定两组电机与轮组，电池模块也布置在底层最靠前的位置，尽可能降低整机重心，提升对抗过程中的抗倾覆能力，毕竟在相扑对抗中，一旦重心过高被对手顶起，就很容易被推出擂台。中间层为控制电路安装位，预留了通用微型控制板的安装孔位，支持常用的开源控制板直接固定，不需要额外做结构改装，传感器模块则布置在底层前端的下探位置，安装角度向下倾斜15度，刚好能够覆盖擂台表面的检测区域，同时避免上层结构遮挡传感器的检测光路。最上层为防护与推铲结构，采用薄金属片弯折成型的楔形推铲，前端做了收窄的斜角处理，能够在接触对手时快速楔入对方装置的底部，借助动力输出将对手抬升后推出，推铲的安装高度经过多轮测试，刚好匹配同级别迷你相扑装置的底盘高度，不会因为铲面过高推空，也不会因为过低卡在擂台表面。

关于安装边界与尺寸控制，整机严格遵循迷你相扑赛事的500g重量级、长宽不超过10cm的规则限制，所有结构件的外轮廓都做了倒角处理，避免尖锐边角在对抗中剐蹭擂台或者损坏对手装置，各层结构之间采用铜柱支撑固定，既保证了结构强度，又预留了足够的接线空间，所有外接线路都通过走线槽固定在结构件内侧，避免对抗过程中线路被拉扯脱落。传感器的安装位置预留了前后2cm的调节余量，可根据实际擂台的表面反光情况调整传感器的前后位置与倾斜角度，电机的安装位设计了长条形调节孔，可微调轮组的前后位置，调整整机的轴距，适配不同摩擦系数的擂台表面。电池模块的安装位设计了可调节的绑带结构，支持不同容量的小型锂电池固定，可根据赛事对续航的要求灵活选择电池规格，不需要重新修改结构件。

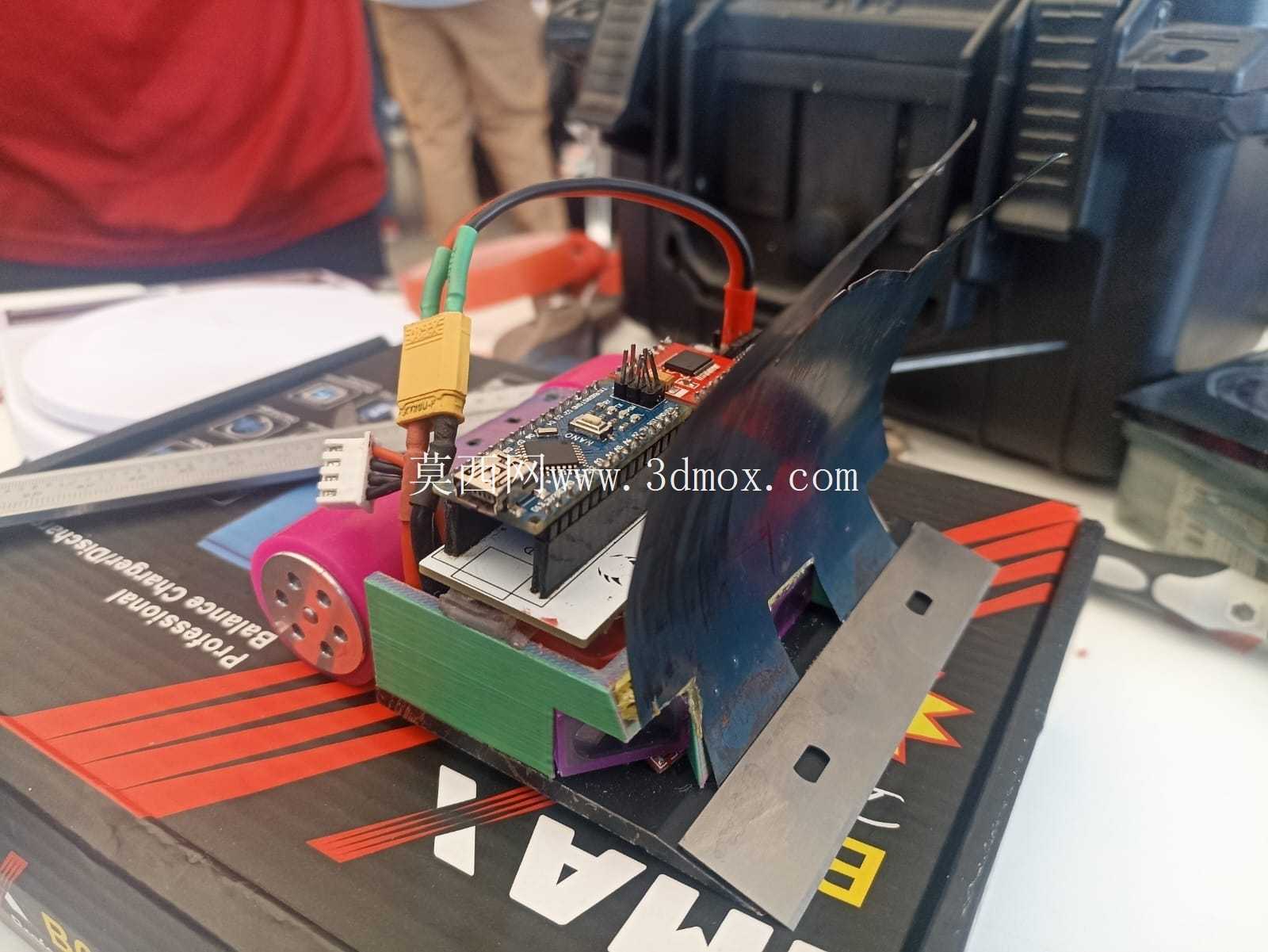

在细节处理上，推铲与主体结构的连接位置做了加强筋设计，能够承受对抗过程中最大30N的横向推力，不会因为多次撞击出现结构变形，轮组的安装位预留了0.5mm的间隙，避免轮组转动过程中与结构件产生摩擦损耗动力，整机的所有外露接线都做了热缩管绝缘处理，避免对抗过程中线路短路导致装置失控。从实际调试的角度来看，这套结构的所有部件都采用常见的标准件与通用电子模块，不需要定制特殊零件，加工难度低，普通的桌面级3D打印设备或者薄金属板材加工就可以完成所有结构件的制作，非常适合电子制作爱好者、参赛学生快速组装调试，只需要根据实际传感器的检测阈值调整控制程序的参数，就可以快速投入对抗使用。
