无人机用固定式碳纤维GPS安装支架结构

在多旋翼、固定翼无人机以及小型无人载具的航电系统搭建中，GPS模块的安装位置直接决定了卫星信号接收质量与航向解算精度，这款固定式碳纤维GPS安装支架，正是针对航电集成场景下的安装痛点设计的专用支撑结构。不同于普通塑料支架易受震动形变、金属支架干扰卫星信号的缺陷，这款支架的主支撑柱采用碳纤维管材加工，碳纤维材料本身的非导电特性不会对GPS射频信号产生屏蔽，同时材料比强度远高于常规工程塑料与铝合金，在同等支撑强度下自重可降低60%以上，对于对起飞重量极为敏感的小型无人机而言，每减少一克无效载荷都能换来更长的续航时间与更优的动力冗余。

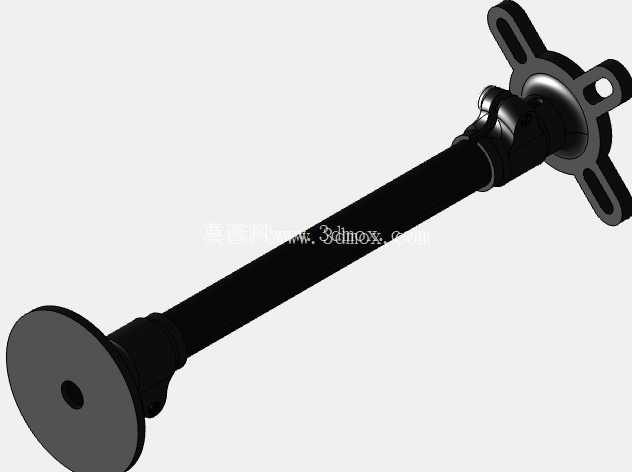

从实际安装边界来看，支架底部采用三耳式法兰固定结构，三个安装耳呈120°均匀分布，每个耳片上预留了标准的圆形安装通孔，可适配M3规格的螺丝固定，能够直接安装在无人机机身顶部的碳板或玻纤板安装位上，安装孔位的中心距兼容市面上绝大多数主流飞控的配套安装尺寸，不需要额外打孔改装就能完成固定。底部法兰与碳管的连接位置设置了快锁调节结构，拧松侧方的锁紧旋钮后，可以根据实际装机需求调整碳管的伸出长度，调整范围覆盖0-80mm区间，调整到位后拧紧旋钮即可依靠抱紧力完成锁止，不需要额外打胶或者加装限位销，日常维护拆卸时也能快速调整高度，适配不同尺寸的GPS模块与安装空间要求。

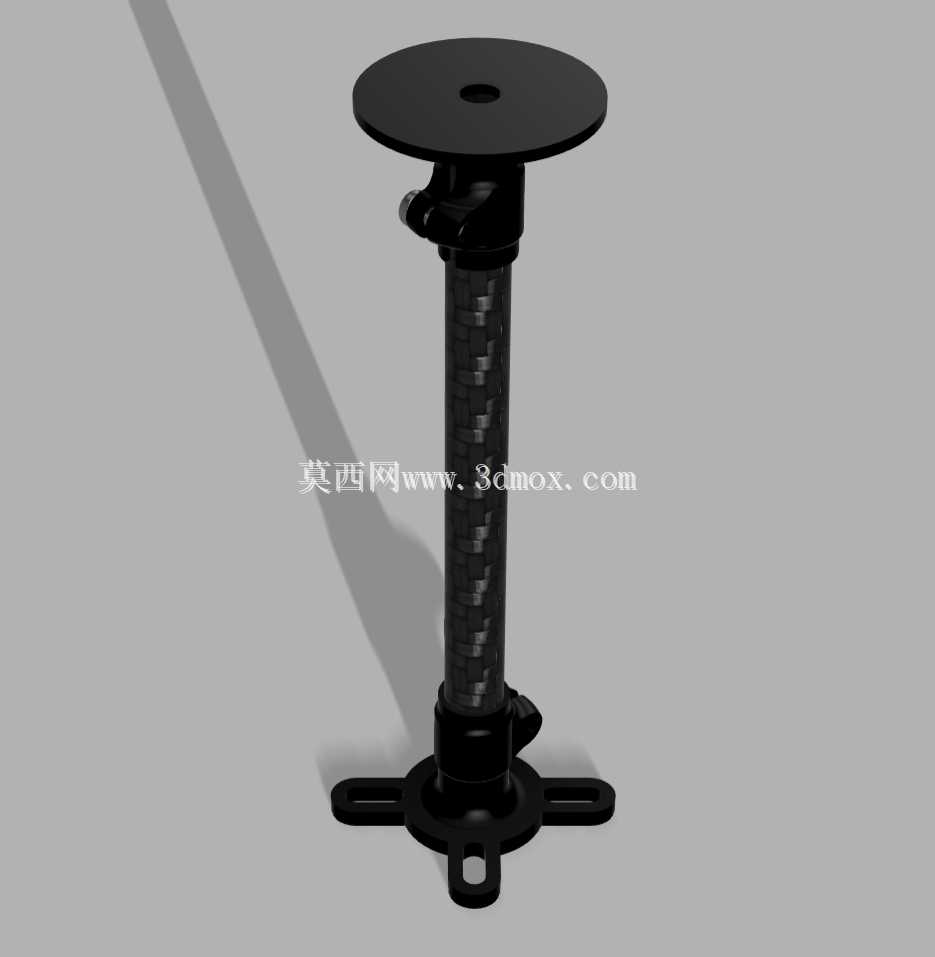

支架顶部的安装平台为圆形平板结构，盘面中心预留了走线通孔，GPS模块的连接线缆可以直接从通孔穿入碳管内部，沿着碳管内腔走线到机身内部的飞控接口，既避免了线缆外露在飞行过程中被气流吹动产生晃动干扰，也能减少线缆对GPS模块信号接收的遮挡。顶部安装盘的盘面预留了多组安装孔位，孔位间距覆盖20mm、25mm、30mm三种常用规格，能够直接适配Holybro、北征、Here系列等市面上主流的GPS模块安装尺寸，不需要额外制作转接板就能完成模块固定。

在结构设计思路上，这款支架优先考虑了飞行场景下的抗震动性能，碳管本身的阻尼特性可以过滤掉电机运转产生的高频震动，避免GPS模块因持续震动出现搜星数减少、定位漂移的问题；底部的三耳固定结构相比双耳结构拥有更好的抗倾覆性能，在无人机做急停、急转弯等大机动动作时，支架不会因为侧向受力产生形变或者断裂，能够始终保持GPS模块处于水平朝上的最佳信号接收姿态。支架整体的外露棱角都做了倒圆角处理，不会在安装过程中划伤操作人员的手，也不会在飞行过程中剐蹭到其他机载设备的连接线。

从实际应用场景来看，这款支架除了用于无人机GPS模块安装外，也可以作为小型数传天线、磁罗盘模块、空速管的安装支撑结构使用，只要安装孔位匹配都能直接固定。在航模、小型无人车、无人船的载具改装中，这类轻量化的碳纤维支架也能替代自制的塑料或者金属支架，减少整机重量的同时提升安装可靠性。不同于可调角度的GPS支架，这款固定式结构没有多余的活动铰接部件，长期使用不会出现铰接位松动导致的角度偏移问题，不需要每次飞行前都检查支架角度，对于长期作业的工业级无人机而言，能够减少日常维护的工作量，提升设备出动的效率。

在安装尺寸的适配设计上，支架整体收拢后的最小高度为90mm，最大伸出高度为170mm，顶部安装盘直径为50mm，底部法兰的最大外接圆直径为65mm，安装后不会超出多数中小型无人机的机身投影范围，不会在飞行过程中增加额外的风阻。碳管的外径为16mm，内径为12mm，内部空腔足够同时穿过3根以上的细同轴电缆或者杜邦线，满足GPS加磁罗盘二合一模块的走线需求，线缆穿过碳管后也能避免紫外线长期照射导致的线缆外皮老化问题，提升机载线路的使用寿命。
