佳明LiDAR-LiteV3激光测距外壳结构

在嵌入式传感项目、小型移动机器人测距避障、无人机定高、工业点位近距离检测这类场景里，激光测距模块的安装适配一直是结构设计里容易被忽略但影响实际落地效果的环节，这款LiDAR-Lite v3的外壳结构，完全是按照实物测绘的尺寸还原，能直接对接3D打印制作安装支架，不用额外做支撑结构就能完成打印，给做传感集成的工程师省了不少测绘、改模的时间。

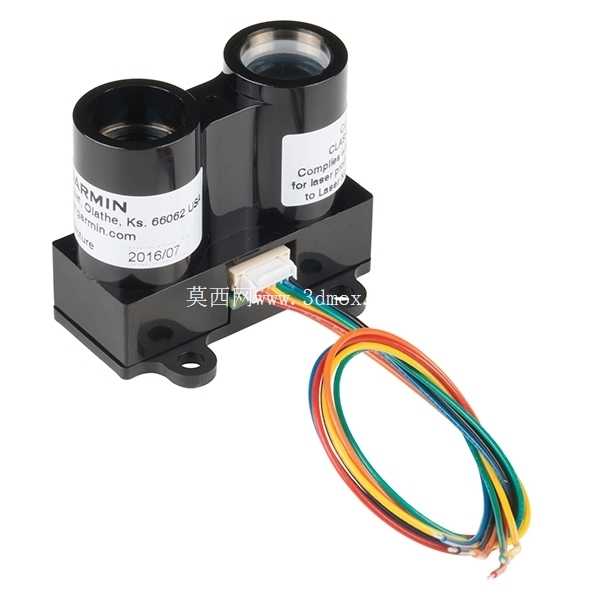

从实际功能来看，这款红外激光测距仪本身是依靠发射红外激光、计算回波时间来获取目标距离值，在户外强光、弱光环境下都能保持稳定的测距精度，相比超声波测距模块，它的测距范围更大、波束角更小，不会轻易被周边小物体干扰，常被用在小型AGV的前端避障、无人机的低空定高、开源硬件项目的距离检测、智能门禁的人员感应触发这些场景里。很多工程师在做这类项目集成的时候，往往只关注模块的电路参数、通讯协议，忽略了外壳安装的适配性，要么用扎带随意固定导致模块发射接收角度偏移，要么自己画的支架和模块实际尺寸有偏差，装上去之后遮挡激光收发窗口，直接影响测距效果。

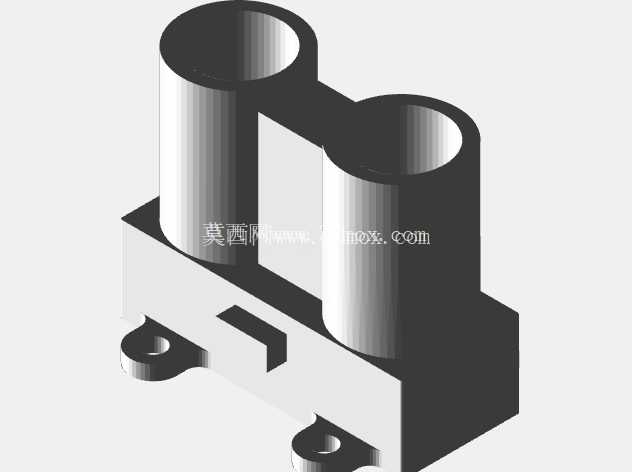

这个外壳结构的设计思路完全围绕实际安装需求展开，主体部分还原了模块双圆柱型的光学收发腔体，下方的基座部分预留了4个标准安装孔位，孔位的位置、孔径大小都和实物完全匹配，不管是往铝型材框架上固定，还是往3D打印的机器人底盘上安装，都能直接用螺丝锁紧，不需要额外打孔调整。基座上的定位凸台也做了还原，安装的时候能快速对准安装位，不会出现装偏的情况，双圆柱腔体的壁厚、腔体之间的连接筋尺寸都和实物一致，既保证了打印之后的结构强度，也不会因为壁厚过大增加不必要的打印重量，对于载荷有限的小型无人机来说，这点重量控制也很重要。

从安装边界来看，整个外壳的基座轮廓方正，安装孔的中心距按照实物测绘值还原，安装时只要预留出基座的长宽尺寸，加上双圆柱腔体向上的凸起高度，就能确定整个模块的安装空间，不需要额外给腔体周边留多余的避让空间，因为腔体本身是圆柱结构，周边没有突出的卡扣或者接线凸起，接线端的位置在基座侧方，走线的时候不会和安装面干涉。做结构集成的时候，只需要注意激光收发的两个圆柱端面不要被遮挡，前方不要有透明或者高反光的物体正对窗口，就能保证测距的准确性。

很多刚接触开源硬件项目的工程师，在做这类传感器安装的时候，往往会直接按照模块的标称尺寸画支架，实际拿到手才发现模块的外壳有弧度、有安装凸耳，画出来的支架要么装不上，要么挡住接口，这个测绘模型把这些容易忽略的结构细节都做了还原，包括基座底部的安装凸耳、侧方的接线槽位置、腔体和基座连接的过渡圆角，都和实物保持一致，3D打印的时候不需要加支撑，因为所有的悬空结构角度都在FDM打印的自支撑角度范围内，打印完成之后去掉少量的打印毛刺就能直接使用，不用做二次打磨或者修配。

在实际项目应用里，这类激光测距模块的安装精度直接影响测距数据的可靠性，如果安装的时候模块有俯仰角度偏差，测出来的距离值就会和实际水平距离有误差，这个外壳模型的安装基准面做的平整，安装孔位和模块的光学基准面平行，锁紧螺丝之后模块不会出现倾斜，能保证激光的发射方向和安装面平行，减少安装带来的系统误差。不管是做学生的科创项目，还是做工业级的小型传感检测装置，这个精准的外壳模型都能帮工程师快速完成安装结构的设计，不用自己拿着卡尺一点点测绘实物，缩短项目的结构设计周期，也能避免因为测绘尺寸不准导致的安装适配问题。
