原型验证用降压转换电路简化结构模型

　　在嵌入式硬件开发、小型机器人电控系统搭建、便携电子设备原型验证阶段，工程师往往不需要直接调用包含完整焊盘、丝印、引脚细节的精细元器件模型，这类高细节模型在进行整体装配干涉检查、布局空间核算时，会占用大量仿真计算资源，拖慢整体装配体的加载与操作响应速度，这款简化结构的降压转换模块模型，正是针对这类原型设计场景开发的等效占位模型。从实际工程应用来看，这类降压转换模块是各类低压直流供电设备的核心电能变换部件，常见于小型巡检机器人的主控供电回路、便携通讯终端的电源管理单元、桌面级小型自动化装置的配电模块中，作用是将输入的较高直流电压稳定转换为负载所需的低压直流输出，为后端的主控芯片、传感器、执行器提供稳定的工作电压。

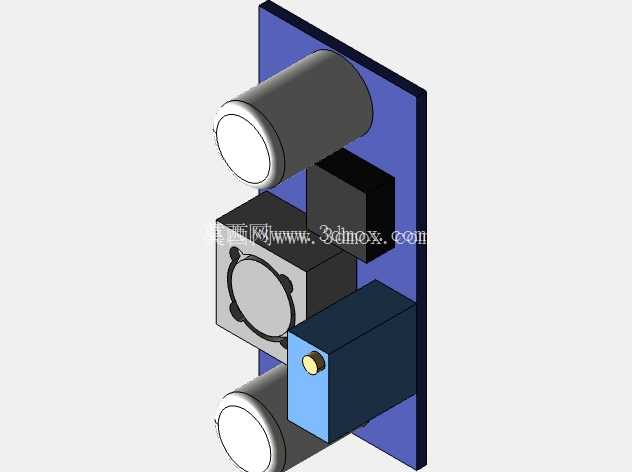

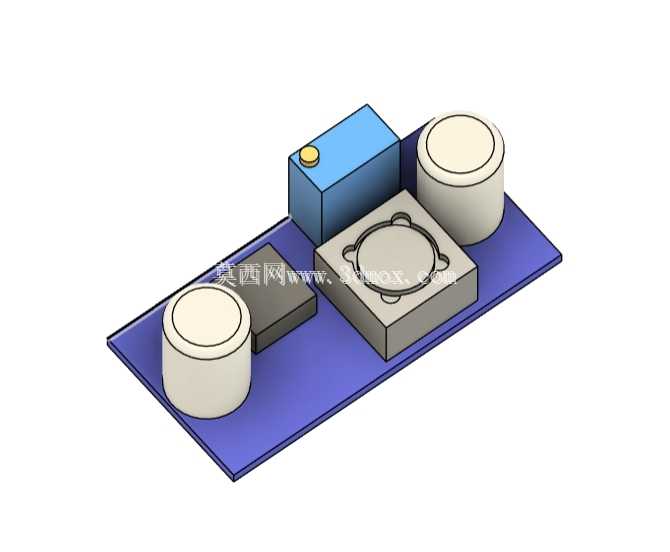

　　模型在设计时完全遵循原型阶段的设计逻辑，没有还原电容的卷绕结构、电感的磁芯绕组细节、芯片的引脚塑封纹理等非必要结构，仅保留了模块上核心元器件的占位轮廓与相对位置关系：基板部分按照常规小功率buck模块的典型布板尺寸做了等比例还原，板上的两个圆柱形电解电容按照输入输出端的常规布局放置，方形的功率电感、蓝色的输入滤波或防护元件、以及灰色的主控芯片占位块，都按照实际小功率降压模块的常规排布逻辑设置了相对位置，所有元件的高度都参考同规格常规器件的典型封装尺寸设置，确保在整体装配时，能够准确核算该电源模块在设备腔体内的安装空间占用，避免后续结构设计时出现元件与壳体、相邻电路板的干涉问题。

　　在安装边界的设定上，模型的基板预留了常规小功率模块的安装孔位占位，基板边缘的尺寸公差参考常规PCB板的加工公差设置，在进行整机布局时，工程师可以直接将该模型导入装配体，快速完成电源部分的布局占位，核算输入输出走线的空间距离，评估模块与周边发热元件的安全间距，不需要等待硬件工程师完成详细的PCB设计再进行结构匹配，能够大幅压缩原型阶段的结构与硬件并行开发周期。不同于精细的器件模型，这款简化模型在进行整机的重量估算、重心核算时，也能按照同规格实际模块的典型重量参数赋予等效质量属性，满足原型阶段的整机力学仿真基础需求，不会因为模型细节过多导致仿真网格划分工作量激增。

　　在小型移动机器人的开发场景中，这类简化电源模型可以直接放入机器人的底盘电控舱布局中，快速验证电池、电源模块、主控板、驱动板的层叠排布是否合理，检查舱体盖板闭合后是否会与模块上最高的电容元件产生干涉；在便携通讯类产品的原型开发中，该模型可以帮助结构工程师快速评估电源模块在机身内部的摆放位置，确认与天线、电池、接口板的安全距离，避免电源模块的开关噪声对通讯射频部分造成干扰，同时预留出足够的走线空间。模型的所有结构棱角都做了符合实际元器件封装的倒角处理，没有出现不符合实际加工工艺的尖锐结构，所有元件的占位尺寸都经过实际同规格器件的尺寸校核，不会出现占位尺寸与实际器件偏差过大导致后期结构返工的问题，对于需要快速完成原型方案验证的结构工程师、硬件工程师来说，这类简化模型能够在保证布局核算精度的前提下，最大程度降低三维设计过程中的算力消耗，提升整体方案迭代的效率。
