仓储自主导航搬运移动机器人结构

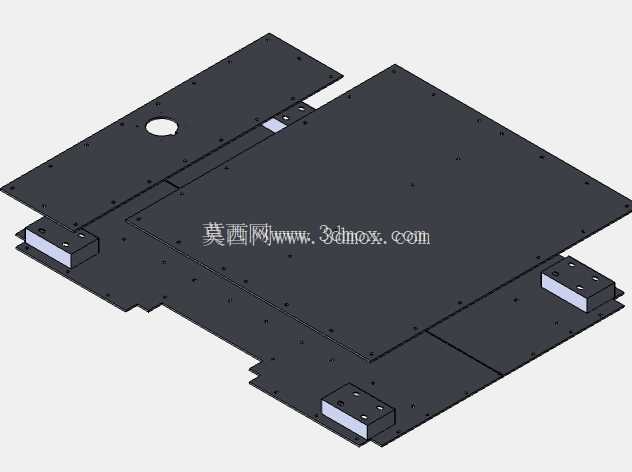

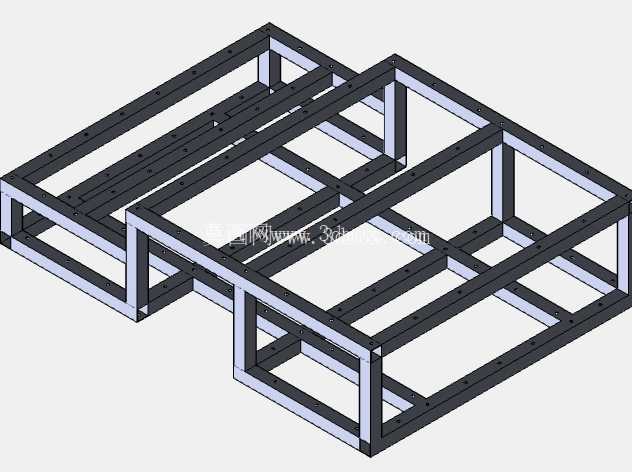

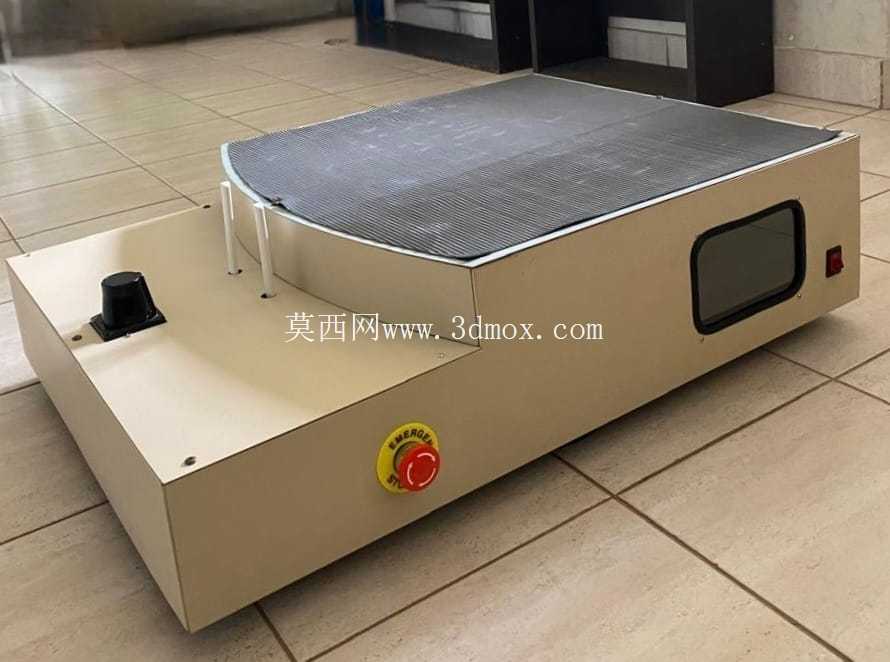

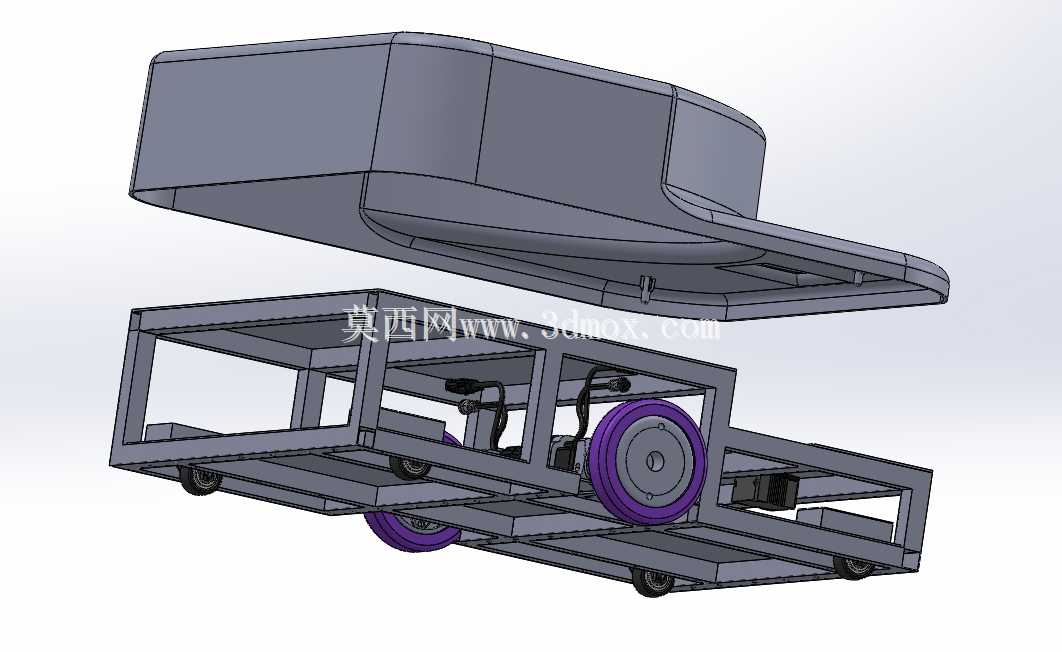

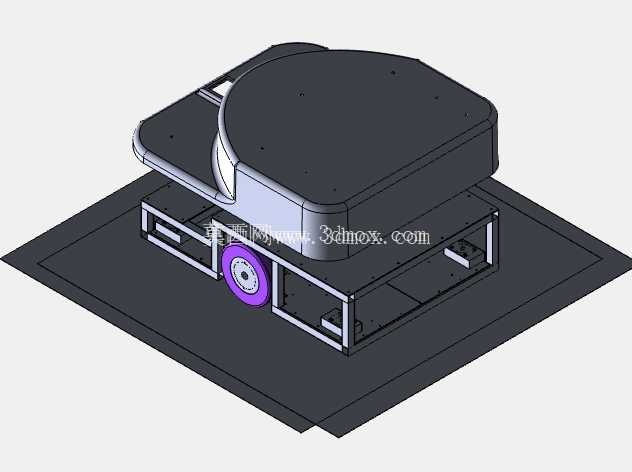

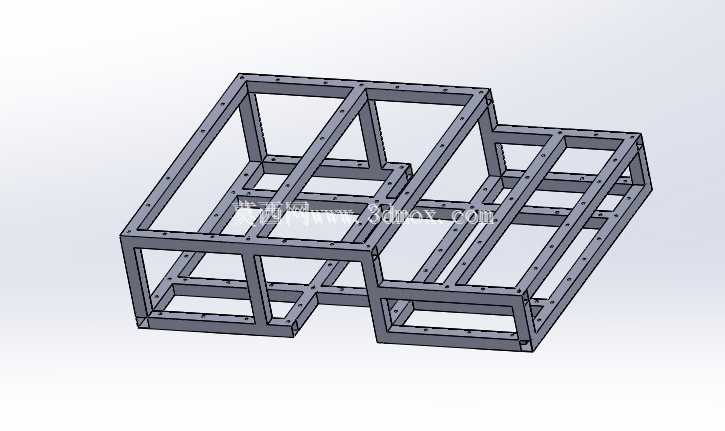

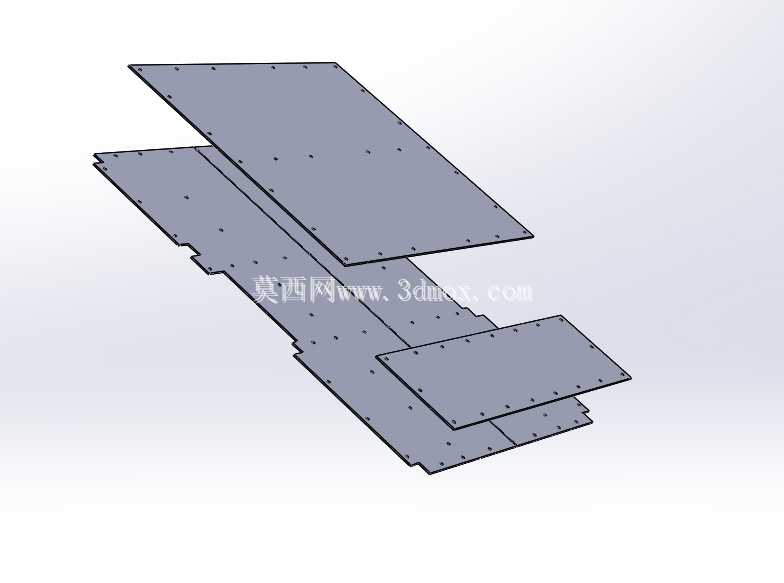

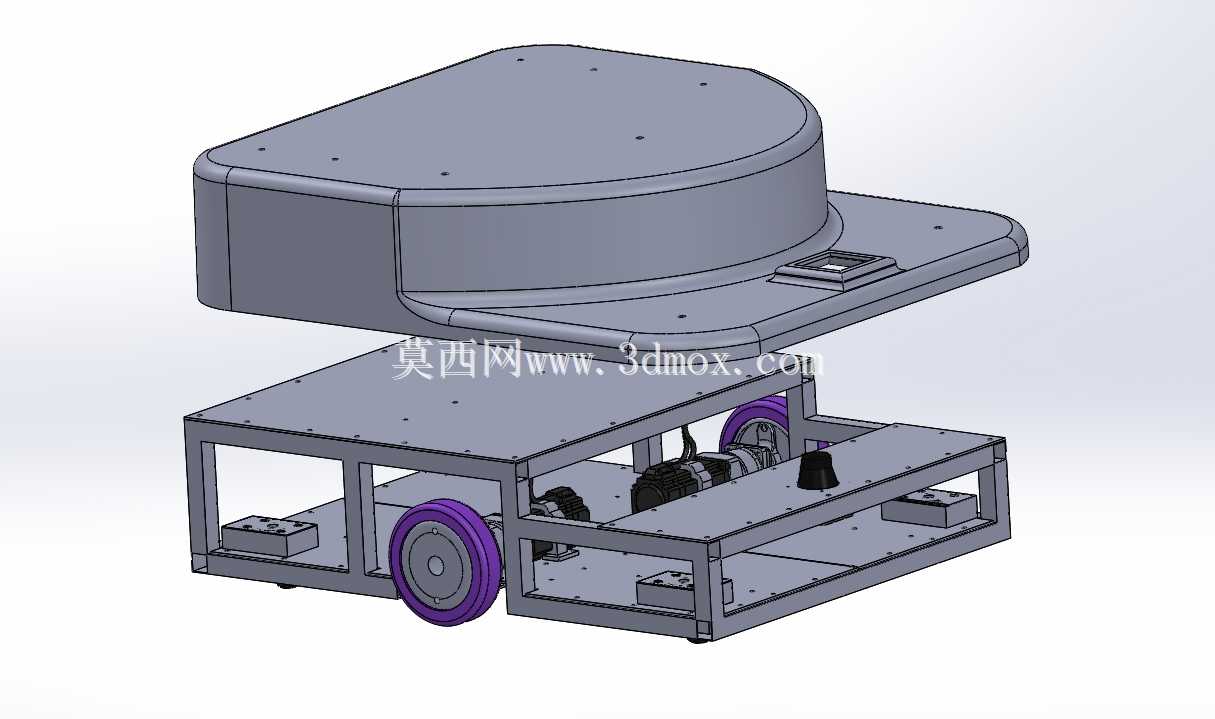

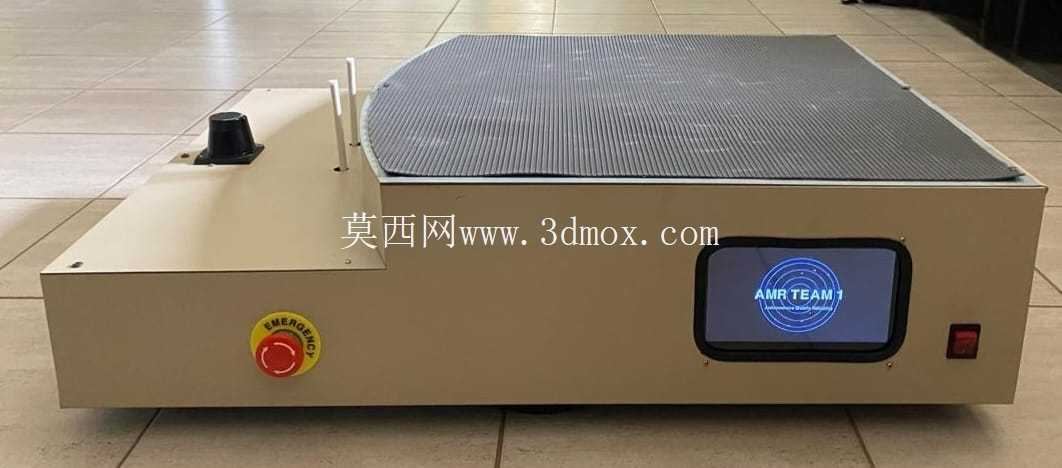

　　这款轮式自主移动设备主要面向室内仓储、产线物料转运场景设计，可替代人工完成长距离、重复性的物料周转作业，适配平面硬化地面的室内作业环境，能够在预设的作业区域内完成自主路径规划、动态避障、定点停靠等核心动作，解决传统人工搬运效率低、错发率高、长距离作业疲劳度大的实际痛点。从结构设计逻辑来看，整机采用分层式布局思路，下层为行走驱动承载框架，上层为物料承载平台，上下层之间预留足够的电气元件安装空间，可容纳驱动电机、控制模块、电源组件、导航传感器等核心部件，框架主体采用标准铝型材搭配钣金折弯件拼接成型，既保证整体结构刚度满足额定承载需求，又能控制整机自重，降低行走驱动系统的负载压力。

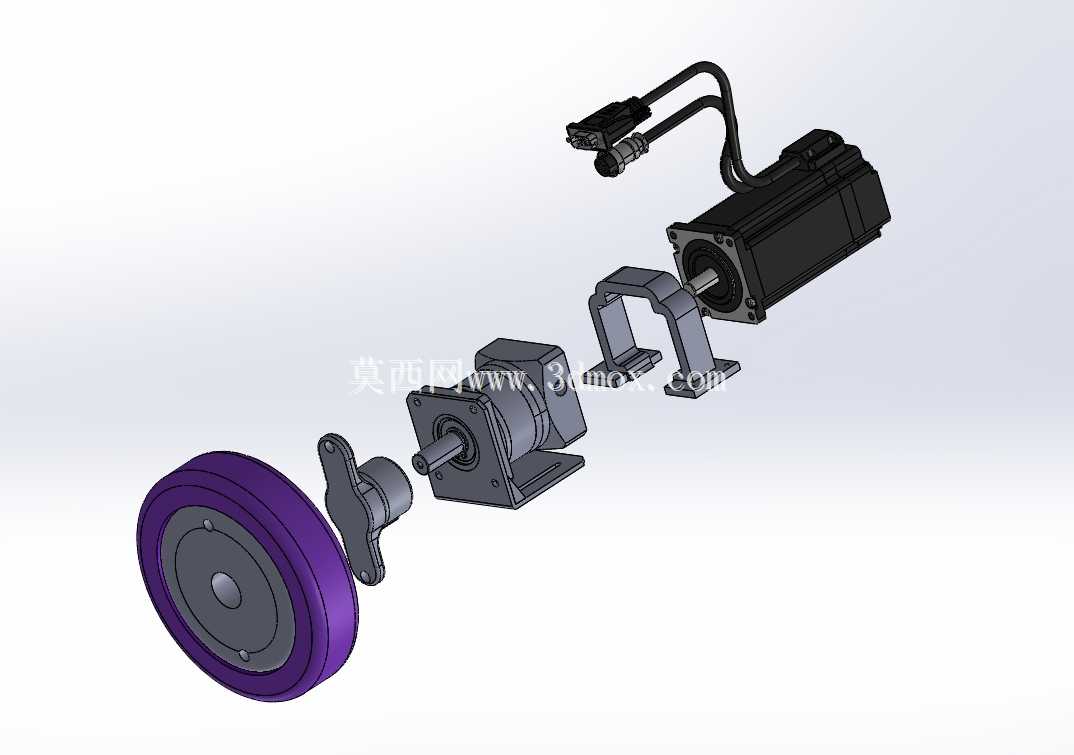

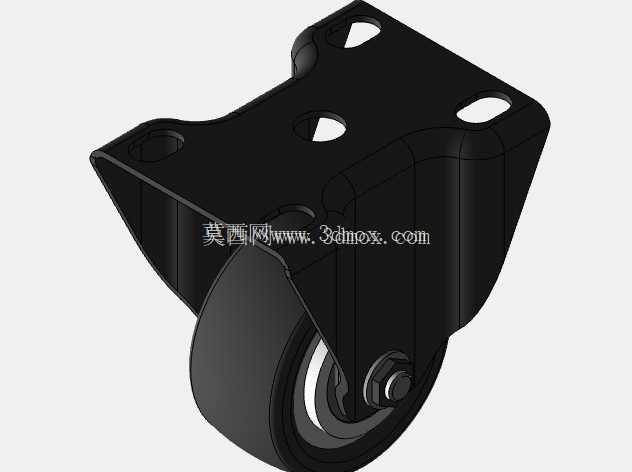

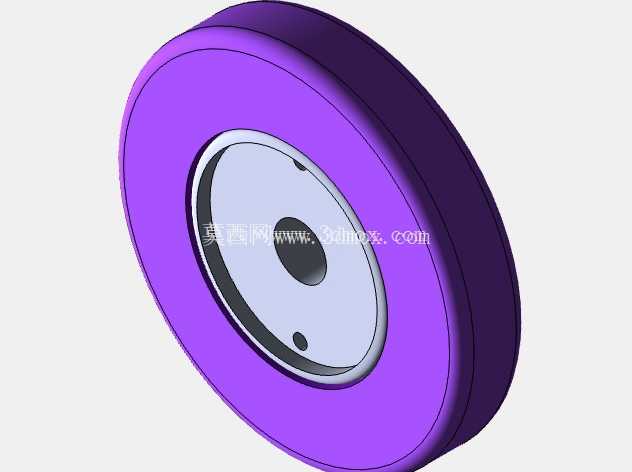

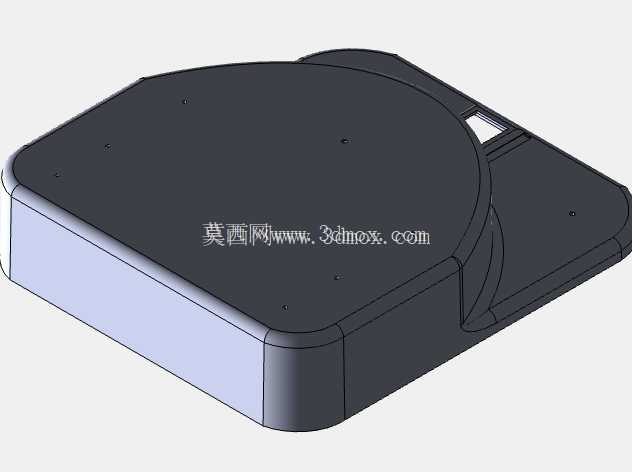

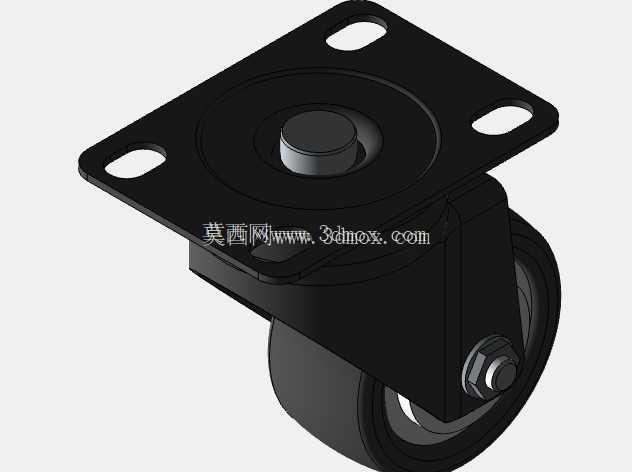

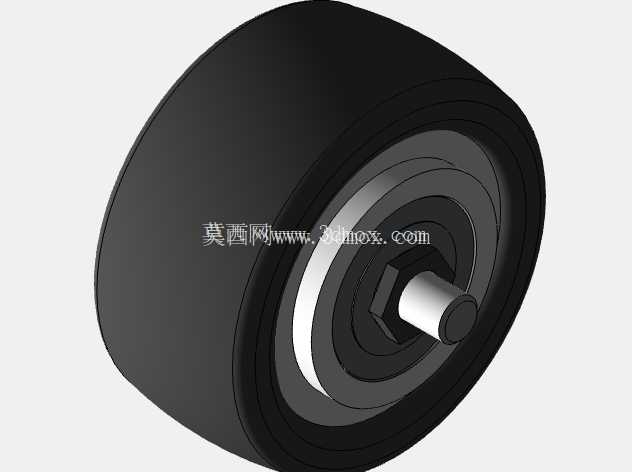

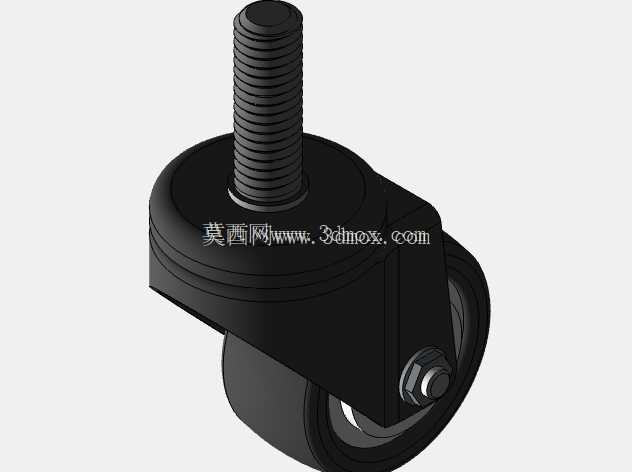

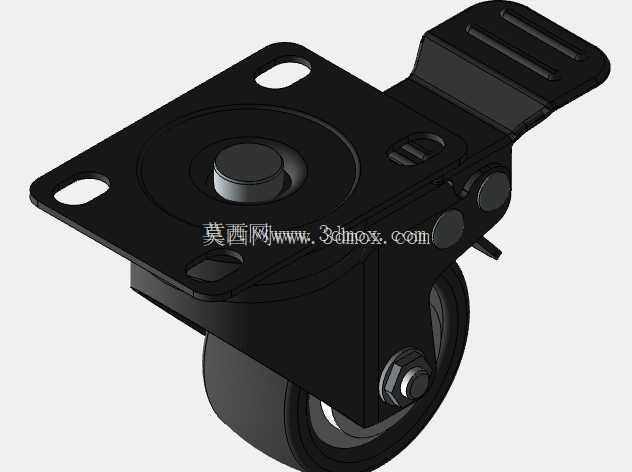

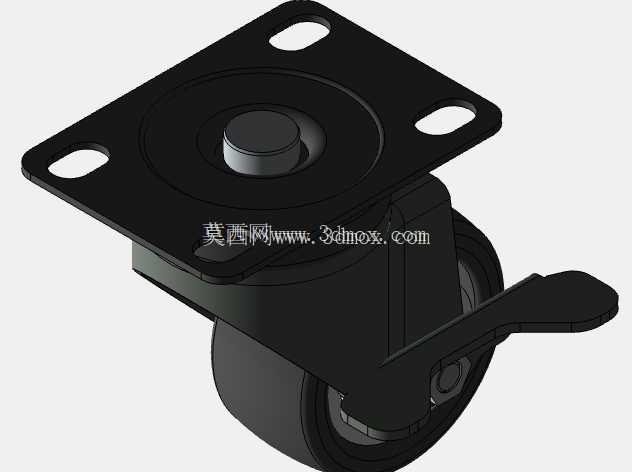

　　行走系统采用差速驱动方案，左右两侧分别布置驱动轮组，搭配前后辅助万向轮实现整机的全向移动能力，可完成原地转向、小半径转弯等动作，适配仓储通道狭窄、作业点位密集的场地特性；驱动轮选用聚氨酯包胶材质，在保证足够抓地力的同时，不会对环氧地坪、固化剂地面等常见工业地面造成划伤，轮组安装位置经过重心配平计算，确保整机在启停、转向过程中不会出现侧倾风险，承载平台表面做平整化处理，可根据实际使用需求加装辊筒、皮带输送机构或者料箱定位夹具，适配不同规格的载具对接需求。

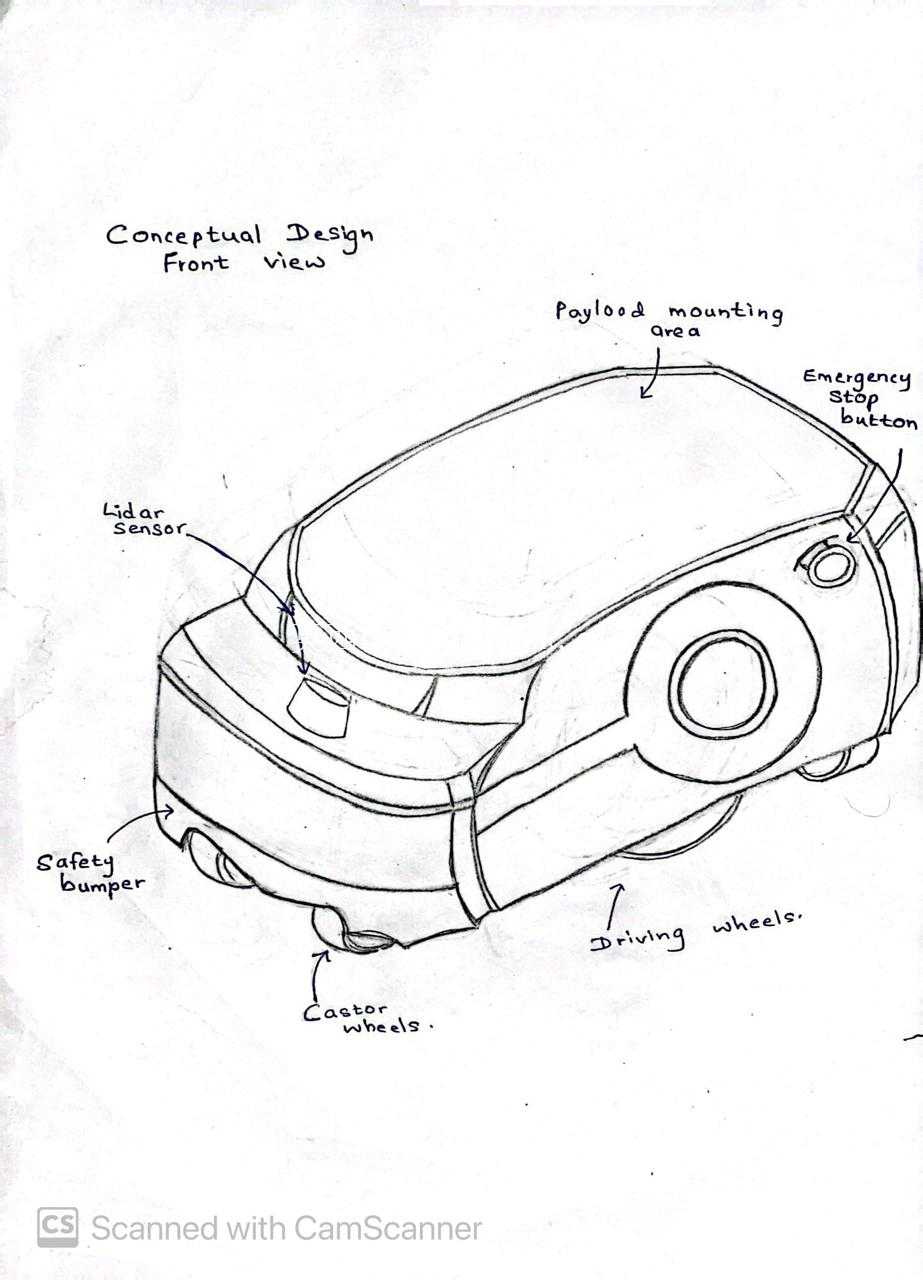

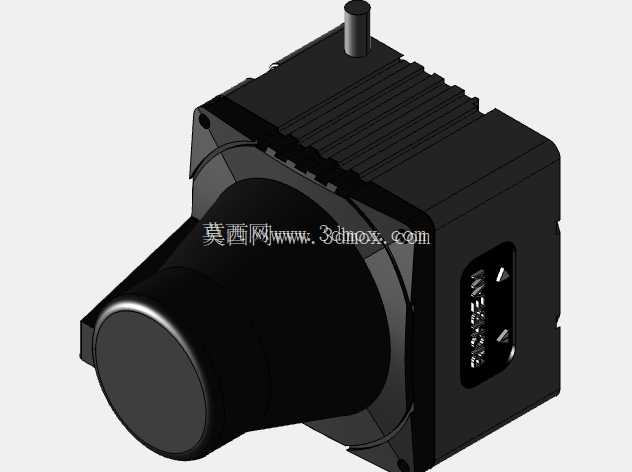

　　导航感知模块的安装位置做了专门的结构优化，激光雷达安装位置避开上层承载物料的遮挡区域，保证360度扫描范围内无结构遮挡，能够实时采集周围环境的点云数据完成地图构建与动态障碍物识别，机身侧面预留传感器拓展安装位，可根据作业场景需求加装防撞触边、视觉识别相机、超声波测距传感器等元件，进一步提升复杂作业环境下的运行安全性。整机的安装边界做了明确的尺寸约束，整体高度控制在低位作业区间，可适配大部分仓储货架底部的穿行空间，机身外轮廓所有边角均做圆弧过渡处理，避免运行过程中剐蹭周边货架或者人员，电气走线全部内置在框架型材的槽道内部，外部无裸露线缆，降低运行过程中线缆被剐蹭拉扯的故障概率。

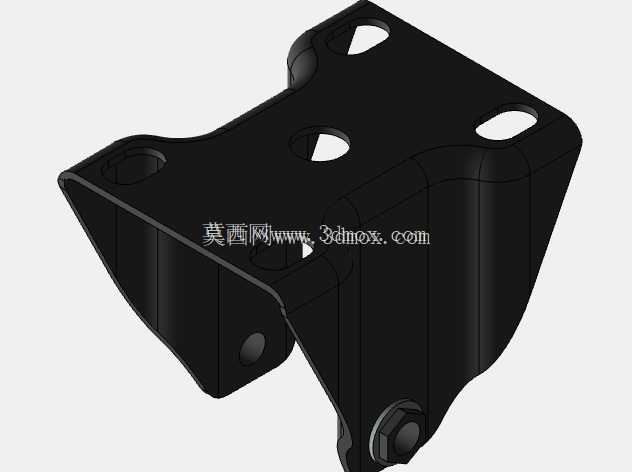

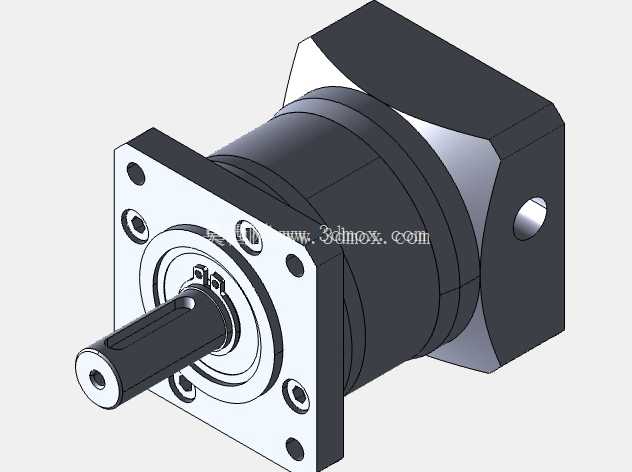

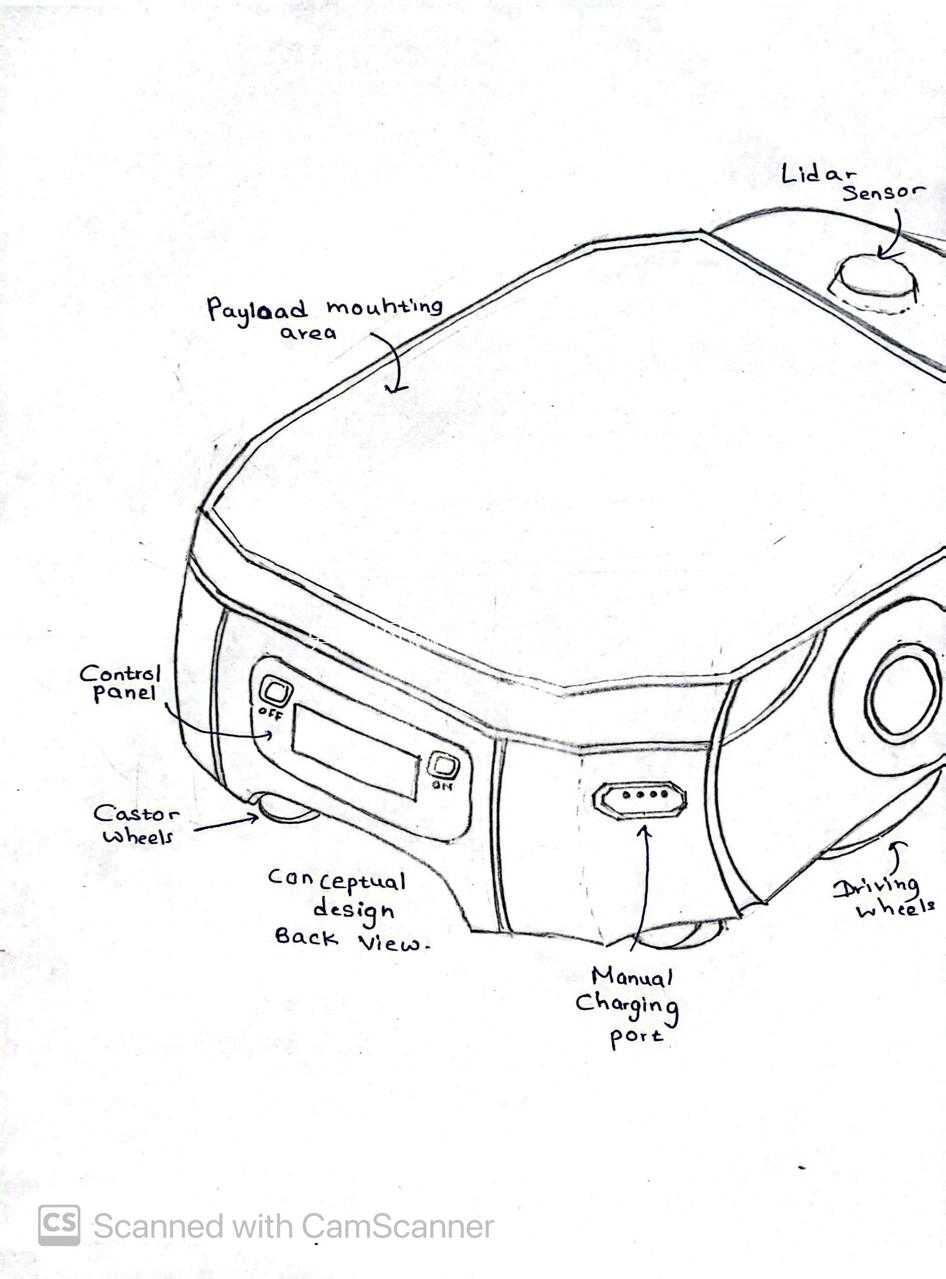

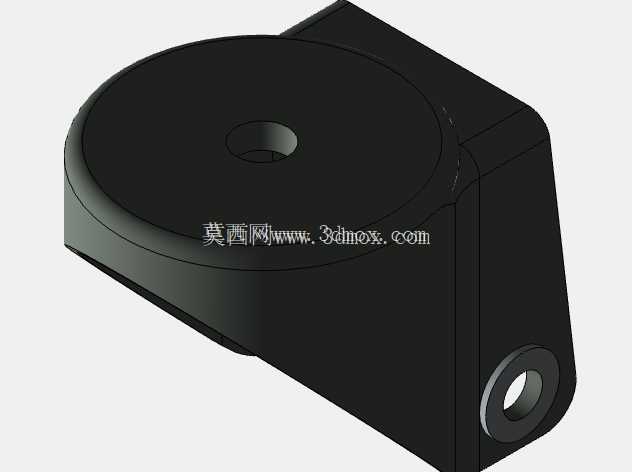

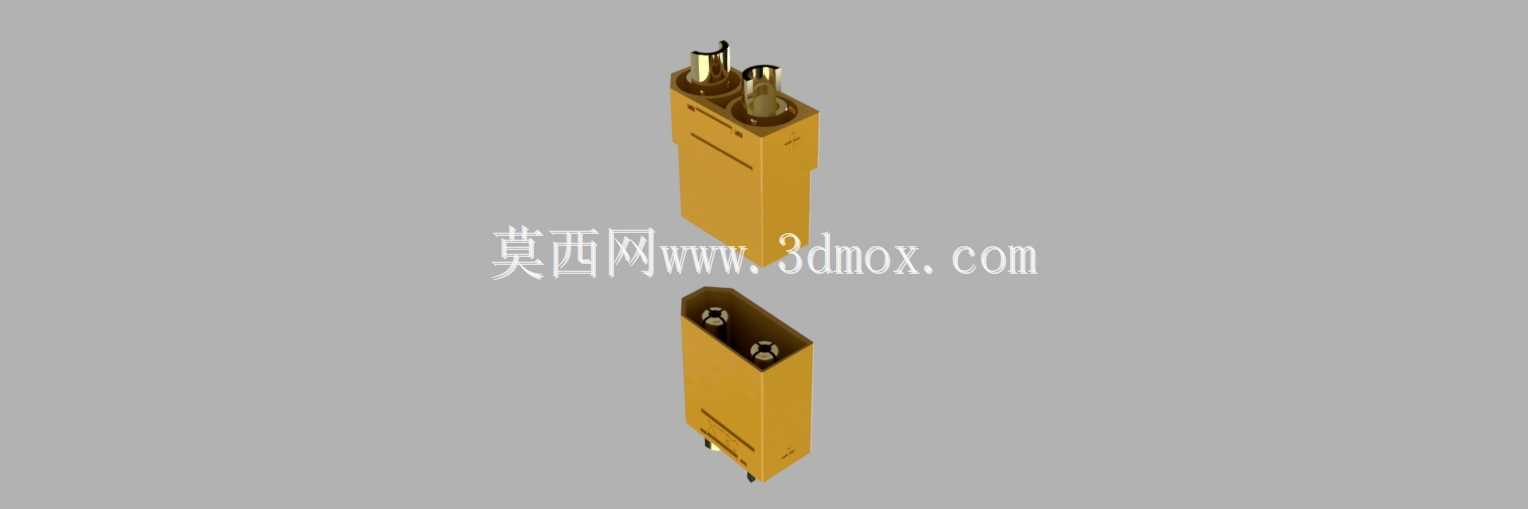

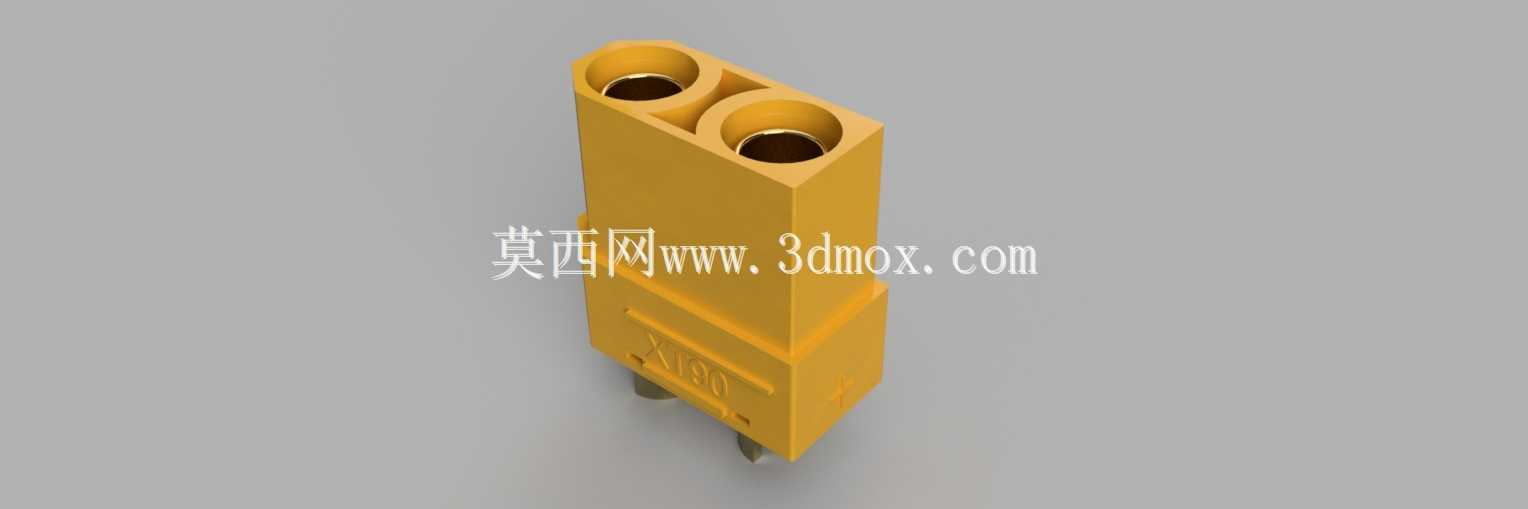

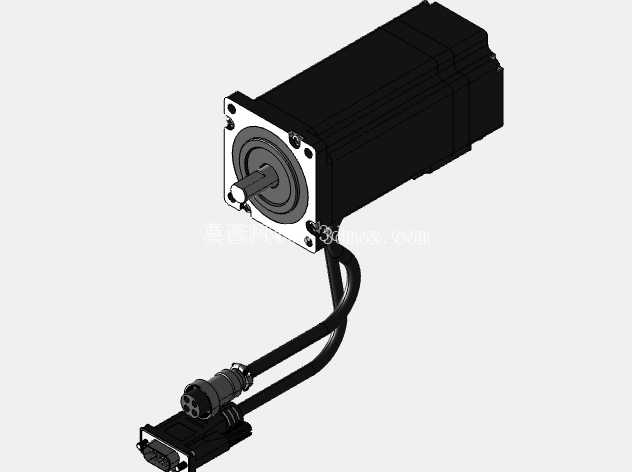

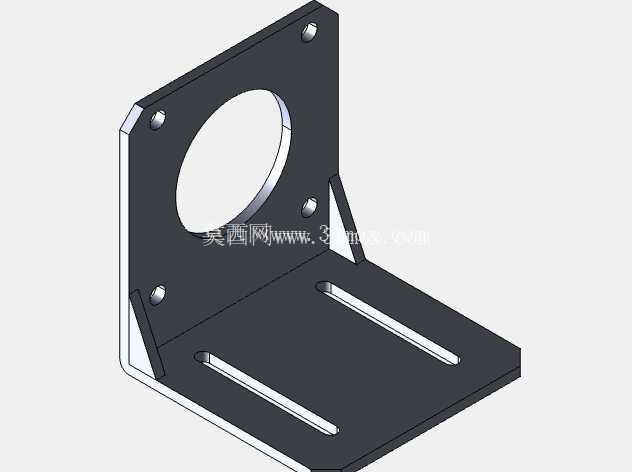

　　驱动轮组的安装座设计有高度调节结构，可根据地面实际平整度微调轮组的压紧力，避免出现个别驱动轮悬空导致的打滑丢步问题，上层承载平台与下层框架之间采用可拆卸式连接结构，方便后期维护时快速拆解检修内部电气元件，也可根据不同的承载需求快速更换不同尺寸的上层平台，无需改动下层行走底盘的核心结构。在实际场景适配中，该结构可根据作业通道的宽度调整轮距参数，也可根据额定承载重量更换对应功率的驱动电机与轮组规格，底盘框架预留的标准安装孔位可兼容市面上主流的导航控制模块与电池组件，无需额外做打孔改装即可完成核心元件的装配，大幅缩短二次开发的结构改造成本。设备运行时的重心始终落在四个轮组的支撑多边形范围内，即使在额定负载下以最大设计速度启停，也不会出现载物滑落或者整机失稳的情况，机身侧面预留的充电接口安装位可适配自动充电桩的对接结构，支持无人化的自动补能作业，完全适配7*24小时的连续仓储转运作业需求。
