无刷直流电机驱动器电路板结构设计

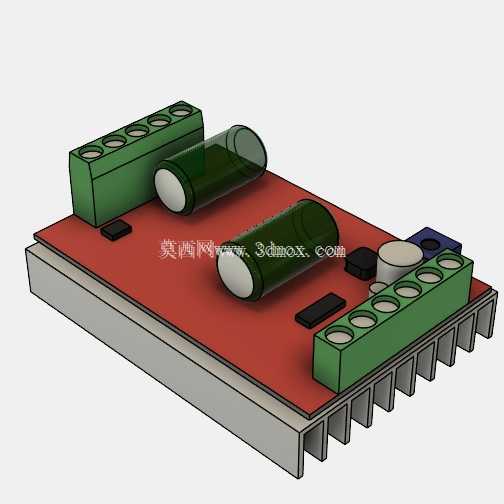

　　在小型自动化执行机构、桌面级数控设备、航模动力系统以及低速智能代步设备的动力链路里，无刷直流电机的驱动控制单元是衔接主控信号与动力输出的核心部件，本次呈现的驱动器结构，完全围绕中小功率无刷电机的实际运行需求展开设计，没有冗余的装饰性结构，每一处外形与布局都服务于电气性能与安装适配性。从结构布局来看，整块驱动板采用红色阻焊层的FR-4基板作为承载基底，基板边缘预留了统一间距的安装固定孔位，可适配M3规格的紧固件完成与设备机架、散热基座的连接，安装孔位的位置避开了板上所有元件的投影区域，不会出现紧固件与元件干涉的问题。

　　板上两侧对称布置的绿色螺钉式接线端子，分别对应电源输入侧与电机三相输出侧，端子的引脚焊盘做了加宽覆铜处理，能够承载持续工作时的大电流通过，避免长期运行后焊盘过热脱落；端子的螺钉压线结构可以适配0.5-2.5平方毫米的多股铜芯导线，无需额外焊接即可完成接线，方便现场调试与后期维护更换。板上搭载的两颗直插式铝电解电容，采用卧式贴板安装的方式布置在基板中部，电容本体与基板之间预留了1mm左右的间隙，既可以降低电容高度方向的整体尺寸，满足薄型设备的安装空间要求，也能避免电容本体与基板长期接触导致的阻焊层磨损，电容的容值与耐压参数匹配12-24V供电区间的无刷电机运行需求，能够有效滤除电源回路的纹波，减少电机换相时的电压尖峰对主控回路的干扰。基板底部贴合的铝制散热鳍片结构，是整个驱动器热设计的核心部分，鳍片的基板面与驱动板上的功率器件发热区域完全贴合，中间可填充导热硅脂降低接触热阻，鳍片的齿片方向顺着设备内部常见的空气流动方向布置，在自然对流条件下即可将功率管工作产生的热量快速散出，无需额外加装散热风扇即可满足额定功率下的持续运行需求，鳍片的侧边做了倒角处理，避免安装过程中划伤操作人员或导线绝缘层。

　　板上还布置了多颗贴片式阻容元件、功率MOS管以及信号接插件，所有贴片元件都采用回流焊工艺的标准封装尺寸设计，元件之间的间距满足IPC-A-610电子组装标准的最小电气间隙要求，不会出现高压爬电距离不足的问题；信号侧的接插件布置在板卡的一端，与功率侧的接线端子保持足够的物理距离，减少功率回路大电流对弱电控制信号的电磁干扰。在实际选型适配过程中，这款驱动器的安装边界尺寸可以直接适配多数42、57系列无刷直流电机的端盖安装位，也可以通过转接支架固定在设备的电气安装板上，整体厚度控制在较低水平，不会占用过多的设备内部空间；板卡的四角做了圆弧过渡处理，避免尖锐边角在狭小安装空间内剐蹭其他线路。

　　从设计逻辑上看，整个结构没有追求过度紧凑的元件堆叠，而是优先保证了散热路径的顺畅、接线操作的便利性以及电磁兼容性的要求，功率回路的走线在基板底层做了加宽处理，信号回路走线远离功率区域，从结构层面降低了驱动板运行时出现干扰、过热故障的概率，能够适应工业现场、民用消费设备等多种场景下的使用需求，不管是用于小型传送带的动力驱动、智能小车的行走动力控制，还是小型机械臂关节的电机驱动，都能通过对应的安装方式完成适配，不需要额外对板卡结构进行二次修改。
