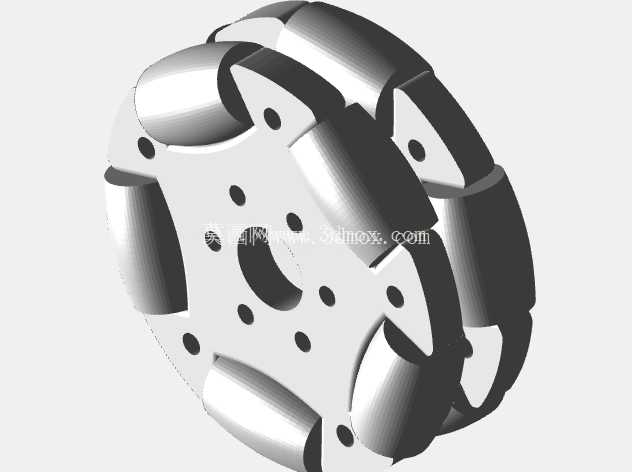

60毫米规格双列滚子全向移动轮结构

　　这款60毫米外径的全向轮采用双列交错滚子布局，周向均匀分布的鼓形滚子两两错位排列，消除了单列全向轮在滚子切换接触地面时的间隙冲击，让轮体滚动过程中接地点始终连续无间断，有效降低移动过程中的振动与噪音，提升行走平顺性。轮体主基体采用对称分体式结构设计，中间预留中心安装孔，周向分布多个螺栓过孔，既可以通过中心孔与驱动电机输出轴直连，也能借助周向孔位与连接法兰、同步带轮等传动部件固定，适配不同的安装传动方案。设计过程中首先确定轮体的额定负载边界，60毫米的外径尺寸属于小型全向轮范畴，单轮额定负载适配10kg以内的轻型移动设备，轮缘滚子采用小鼓形轮廓，接触地面时为线接触过渡，既保证足够的接触摩擦力避免打滑，又能减少滚动阻力。在AGV智能搬运小车、服务机器人底盘、竞赛类移动机器人、小型自动化输送平台的行走机构设计中，全向轮是实现平面内任意方向移动的核心执行部件，区别于传统差速轮只能依靠两轮转速差实现转向的结构，全向轮通过轮缘周向分布的自由滚子，能够在保持轮体主转动方向驱动力输出的同时，允许垂直于主转动方向的被动滑移，从而让搭载该轮组的设备无需转向机构即可完成横移、斜行、零半径回转等复杂移动动作，大幅缩小设备的移动所需空间，提升狭窄通道内的通行灵活性。

　　滚子的安装销轴与主轮体平面呈固定夹角，确保滚子的自由转动方向与主轮转动方向呈垂直布置，实现两个正交方向的运动解耦，主轮转动时提供前进后退方向的驱动力，滚子被动转动时吸收侧向滑移的自由度，不会产生运动干涉。主轮基体上的安装孔位做了沉台设计，螺栓锁紧后头部不会突出轮体安装平面，避免与安装支架、传动部件产生刮擦，轮体的整体厚度控制在适配常规小型驱动电机的安装尺寸范围内，安装时无需额外加装轴套调整间距，直接通过紧定螺钉或者法兰连接即可完成固定。在实际选型应用中，这类小尺寸全向轮通常三个或四个成组使用，三轮布局时各轮主转动方向呈120度夹角分布，四轮布局时各轮主转动方向呈90度正交分布，配合对应的运动控制算法，即可实现设备在平面内的全向移动。

　　相比更大尺寸的全向轮，60毫米规格的轮体自重更轻，转动惯量更小，对驱动电机的扭矩要求更低，适合电池供电的小型移动机器人使用，能够有效延长设备续航时间。轮体的滚子采用耐磨工程塑料材质，既具备足够的硬度保持轮廓精度，又有合适的摩擦系数与地面接触，在平整的环氧地坪、瓷砖地面、木质地板上都能稳定运行，不会刮伤地面。设计建模时对轮体的分体连接结构做了限位止口设计，两半轮体扣合时通过止口定位保证同轴度，避免装配后轮体出现径向跳动，滚子销轴的安装孔位做了同轴度公差约束，确保每个滚子都能灵活自由转动，不会出现卡滞现象。周向分布的减重孔在保证轮体结构强度的前提下，尽可能减少了轮体自身重量，同时也方便安装时穿过孔位操作锁紧螺栓。

　　在安装边界上，轮体的中心安装孔适配常规小型直流减速电机的输出轴径，安装后轮体突出安装面的尺寸经过核算，不会与底盘上布置的电路板、电池、传感器等部件产生运动干涉，轮缘的最大回转半径严格控制在30毫米，底盘设计时只要预留对应半径的转动空间即可，无需额外扩大避让区域。这类全向轮除了应用在移动机器人底盘上，也可以用在小型输送线的分拨机构上，作为横向移载的滚轮使用，当货物需要从主输送线切换到分支输送线时，全向轮的侧向滑移特性可以让货物平稳完成横向移动，无需额外设置顶升移载机构，简化输送线的整体结构。
