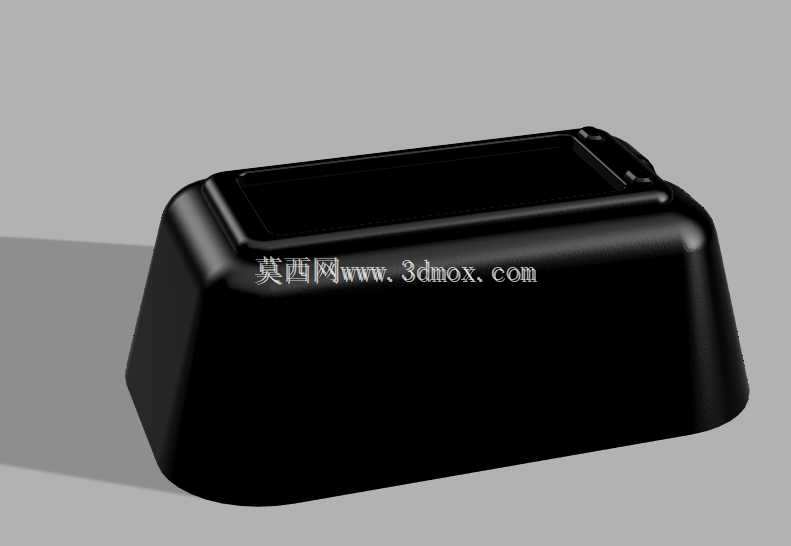

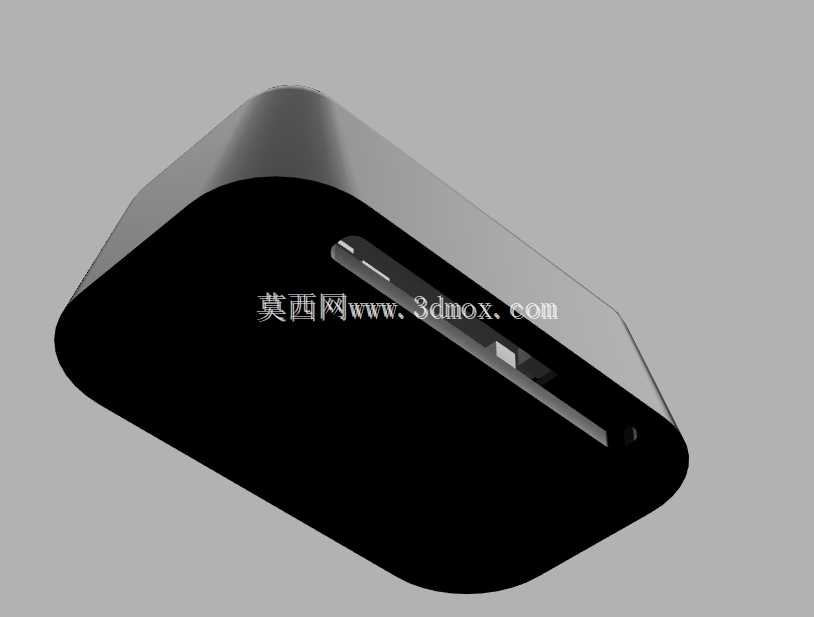

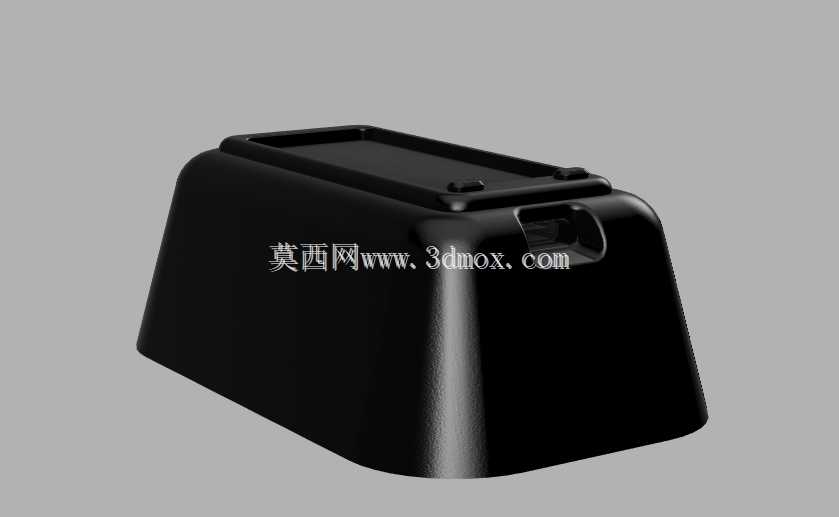

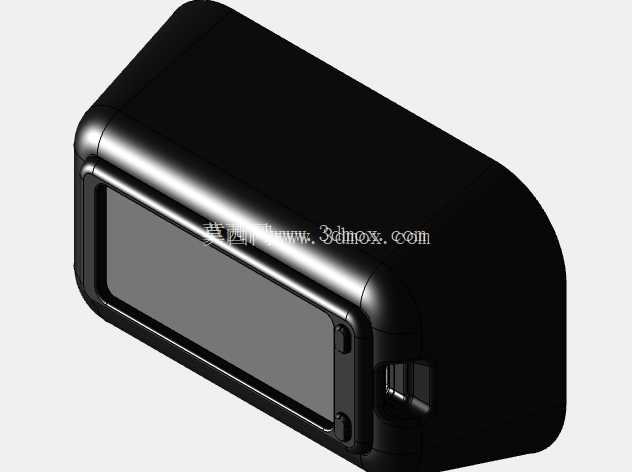

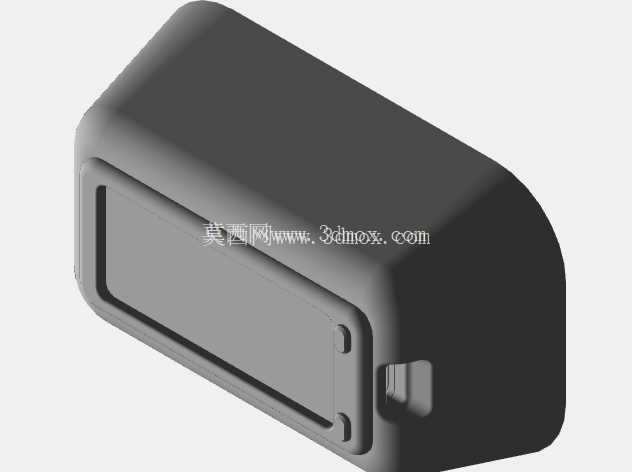

T-DisplayS3AMOLED微型计算机专用盒式安装外壳

在嵌入式微型终端的现场部署场景中，这款适配T-Display S3 AMOLED主控板的专用外壳，解决了裸板直接安装时的防护缺失、布线杂乱、固定无基准的普遍问题。从实际工程落地的角度看，这类微型计算终端常被用于工位状态采集节点、小型设备人机交互终端、环境监测数据显示单元，安装场景多为电控箱侧装、设备操作面板内嵌、工装夹具旁的壁挂点位，外壳的设计完全围绕这类场景的实际约束展开。

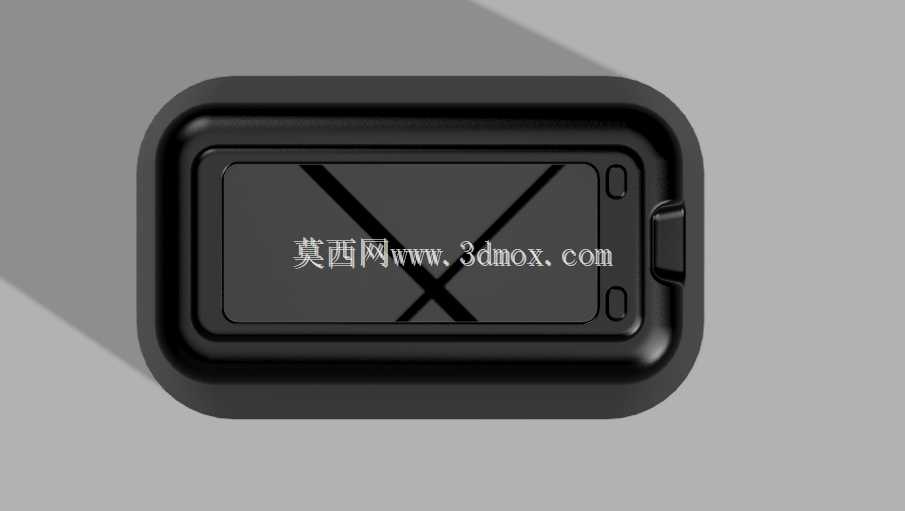

壳体采用圆角矩形的整体轮廓，所有外露棱边做R角过渡，既避免安装调试过程中锐边划伤操作人员，也能减少狭小空间内布线时线缆被棱角割破绝缘层的风险。正面预留的屏幕安装位完全匹配AMOLED屏的显示区域，屏幕周边做0.3mm的凸台限位，装配时屏幕可以直接卡入凸台围成的定位槽，不需要额外打胶固定，既保证屏幕与壳体表面的平整度，也给后期屏幕维护更换预留了操作空间。屏幕区域的X型加强筋并非装饰结构，而是针对薄型壳体正面受力易形变的问题做的结构补强——当外壳嵌入安装面板时，正面会承受来自面板卡扣的压紧力，X型筋条可以将受力均匀分散到壳体四周的侧壁，避免屏幕区域受挤压出现水波纹甚至碎裂的问题。

壳体侧面预留的接口避让位，完全对应主控板的侧边按键与外接接口位置，按键位置做0.2mm的下沉设计，既保证按键可以正常触发，又能避免日常擦拭、误碰导致的按键误触发。壳体内部的空间做了明确分区，靠近屏幕的区域为主控板安装位，设置了四个定位柱，柱端预留M2螺丝孔位，主控板可以通过螺丝直接锁附在定位柱上，定位柱的高度经过精确计算，保证主控板焊接的AMOLED屏幕刚好贴合正面的限位凸台，不会出现屏幕偏移、顶壳的问题。主控板后方的区域为电池仓与布线空间，电池仓做了限位筋条，可以适配常规容量的软包锂电池，筋条同时起到压紧电池、避免设备晃动时电池移位拉扯焊线的作用；布线空间预留了足够的走线弧度，电源线、外接传感器的引线可以顺着壳体内壁的走线槽排布，不会出现线缆挤压主控板元件、被壳体合模缝夹断的问题。

安装方式上采用标准盒式安装设计，壳体背部设置了两个卡扣位与一个螺丝固定孔，既可以直接卡入标准尺寸的设备面板开孔，实现无外露螺丝的快速装配，也可以通过背部螺丝孔锁附在安装平面上，适配不同场景的安装需求。壳体的合模缝做在侧面居中位置，上下壳采用卡扣加定位柱的配合方式，合模缝间隙控制在0.1mm以内，既可以阻挡日常环境中的粉尘进入壳体内部，也不会因为缝隙过大影响外观一致性。壳体侧壁的厚度均匀控制在1.8mm，既保证壳体有足够的结构强度，在常规跌落、挤压情况下不会开裂，也不会因为壁厚过大导致整体尺寸超出安装边界，影响嵌入式部署的空间适配。

从结构设计的细节来看，这款外壳没有做多余的装饰结构，所有的造型特征都服务于功能实现：侧面的防滑凸筋是为了安装时手持壳体不易打滑，背部的凹槽是为了避让安装面的凸起焊点，屏幕周边的倒角是为了减少环境光在屏幕边缘的反光，提升不同角度下的屏幕可读性。内部的所有加强筋都避开了主控板上的高元件位，不会出现合壳时筋条顶住电容、接口导致元件虚焊的问题，电池仓的位置做了绝缘隔离设计，避免电池外壳直接接触主控板焊点造成短路风险。

在实际选型使用时，这款外壳可以直接适配对应型号的主控板与屏幕，不需要二次加工修改结构，装配过程只需要将焊好引线的主控板与电池放入对应位置，扣合上下壳即可完成组装，大幅缩短了微型终端的装配工时。相比通用型的塑料外壳，这款专用壳体不需要额外切割、打孔避让接口与屏幕，装配后的整体一致性更好，防护性能也更稳定，适合小批量嵌入式终端的快速组装部署，能够满足工业现场、办公工位、商用展示等多场景下的微型计算终端防护需求。
