便携追光小型智能移动机器人结构设计

这款小型移动装置的核心功能是实现光源追踪，整体采用紧凑化的分体式结构设计，从外到内依次为防护外壳、主体支撑框架、PCB控制板与行走轮组，各部件之间通过卡扣与少量紧固件完成装配，无需复杂的工装夹具即可完成整机组装，非常适合电子爱好者做小型智能装置的开发验证使用。

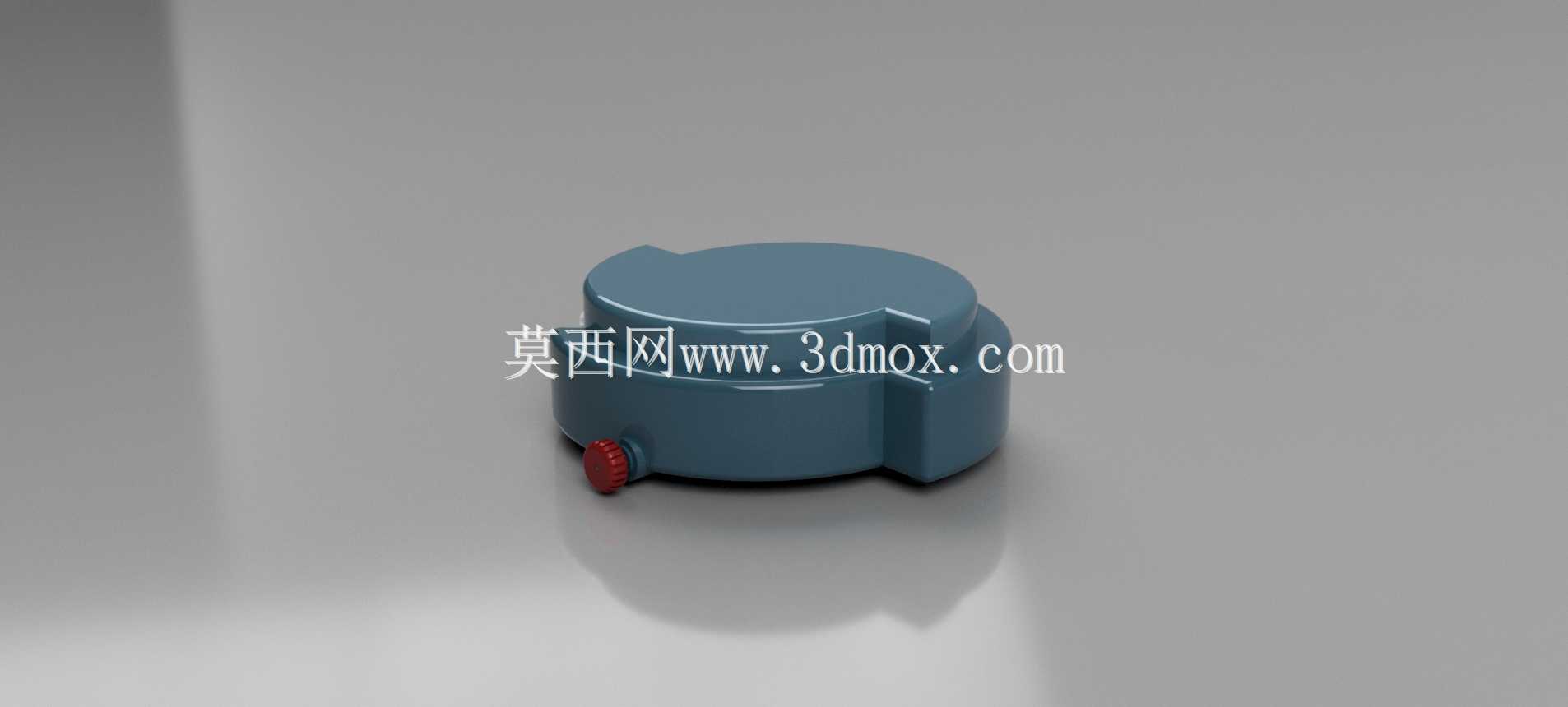

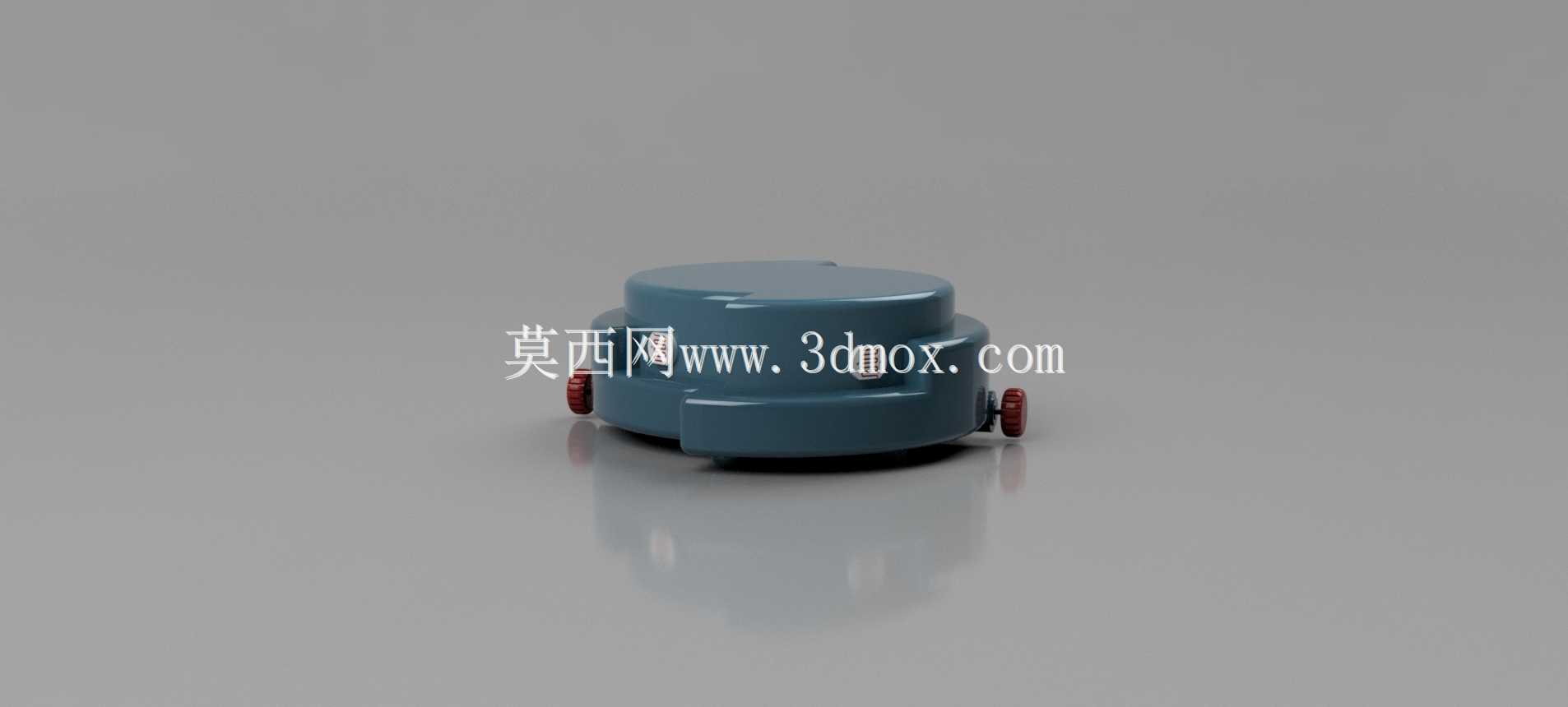

从实际应用场景来看，这类小型追光装置可作为光敏传感应用的教学演示载体，也可拓展为小型桌面光源定位装置，搭配太阳能板即可实现自动追光的小型光能采集终端，在科普教育、小型智能硬件原型开发领域有较强的实用价值。整机的外形采用类圆柱的圆润造型，没有突出的尖锐结构，外壳做了等壁厚设计，壁厚均匀适合通过3D打印或者小型注塑工艺完成制作，整体外轮廓尺寸控制在掌心大小，放置在桌面不会占用过多空间，底部的行走轮采用对称布置，两个驱动轮分别对应独立的直流电机，配合外壳底部的辅助支撑点即可实现原地转向与直线行进，转向半径极小，能够在狭小的桌面空间内完成光源追踪的动作。

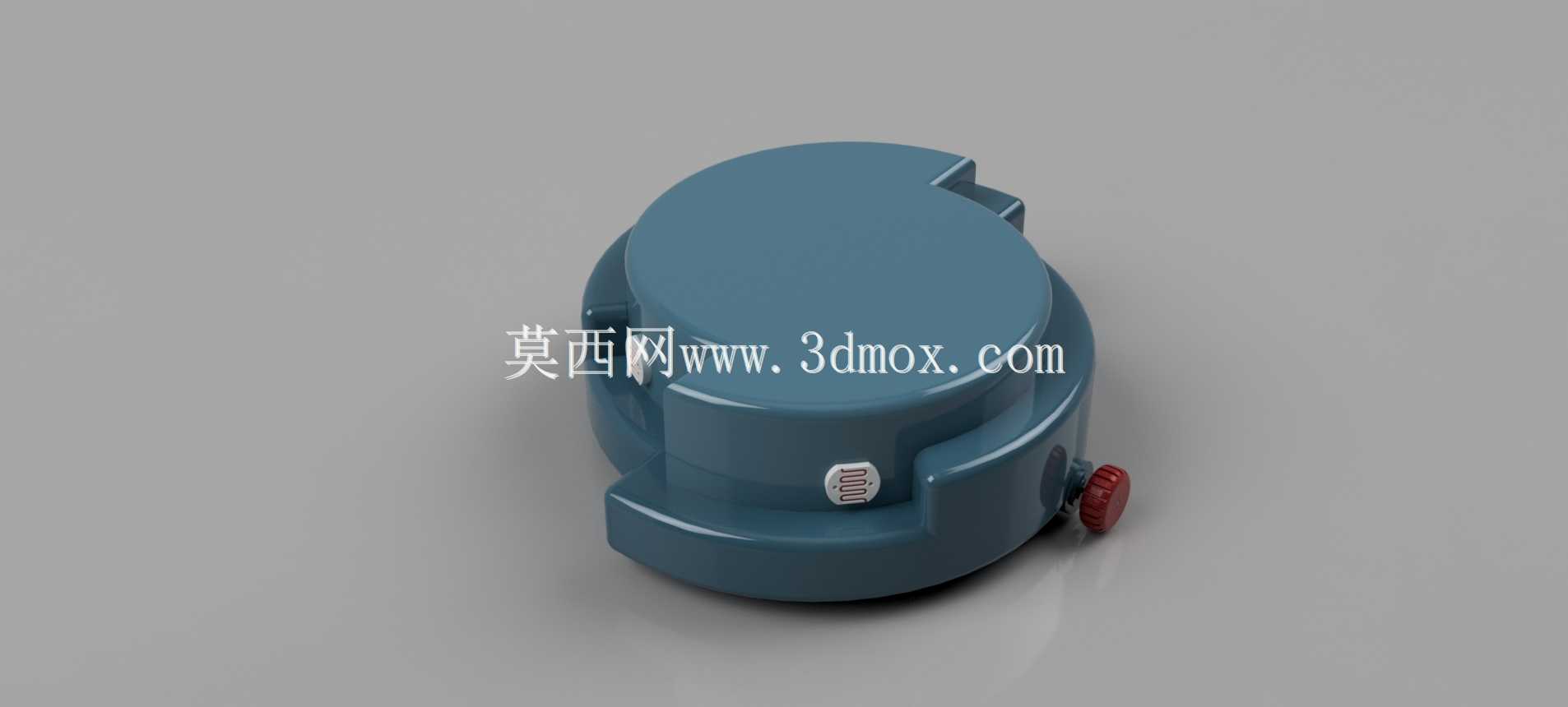

设计思路上，整机优先考虑装配便捷性与元件布局的合理性，外壳上预留的红色旋钮位置对应电源开关或者灵敏度调节电位器，侧面的标识区域预留了丝印位置，方便后期做功能标识。内部的元件排布遵循重心居中的原则，电池与电池组布置在主体框架的中心位置，降低整机重心提升行走稳定性，ATTINY85-20PU微处理器布置在PCB板的中心区域，两个5mm光敏电阻对称布置在PCB板的前端两侧，通过检测两侧的光照强度差输出控制信号，驱动两个6x10mm迷你直流电机做差速转动，从而实现朝向光源方向移动的功能。PCB板上预留了足够的焊盘位置，除了核心的控制元件、光敏电阻、电机接口之外，还预留了电源接线、扩展接口的位置，方便开发者后期拓展其他传感功能。

安装边界方面，外壳与主体框架之间采用周向卡扣配合，装配时只需对准卡扣位置按压即可完成固定，拆卸时也可通过缝隙撬动卡扣完成拆解，方便后期更换电池或者调试电路。轮子与电机输出轴之间采用过盈配合，无需额外的轴套或者紧固件即可完成固定，电机通过卡扣固定在主体框架的预留槽位内，不需要螺丝即可完成电机的定位，减少了整机的零件数量。外壳的顶部做了加厚处理，能够承受日常桌面使用的轻微磕碰，底部与桌面之间预留了足够的间隙，避免行走过程中外壳底部与桌面产生摩擦，影响行走顺畅度。电路部分的走线全部隐藏在主体框架的走线槽内，不会出现走线外露干涉轮子转动的问题，电池与PCB板之间通过接插件连接，方便后期更换不同容量的电池，调整整机的续航时长。

从结构设计的合理性来看，这款装置的所有零件都做了拔模角度处理，不管是3D打印还是开模注塑都能顺利脱模，没有倒扣或者难以加工的结构，零件的最小壁厚满足常规加工工艺的要求，不会出现打印变形或者注塑填充不足的问题。两个光敏电阻的安装位置突出于外壳顶面，能够避免外壳遮挡光线，提升光照检测的灵敏度，电机的安装槽位做了限位筋设计，能够保证电机输出轴的同轴度，避免轮子安装后出现偏摆，影响行走的直线度。整机的重量主要集中在底部的电池与电机部分，重心偏低，即使在行进过程中碰到细小的障碍物也不容易出现翻倒的情况，运行稳定性较好。
