Robocon赛事竞技机器人整机框架结构

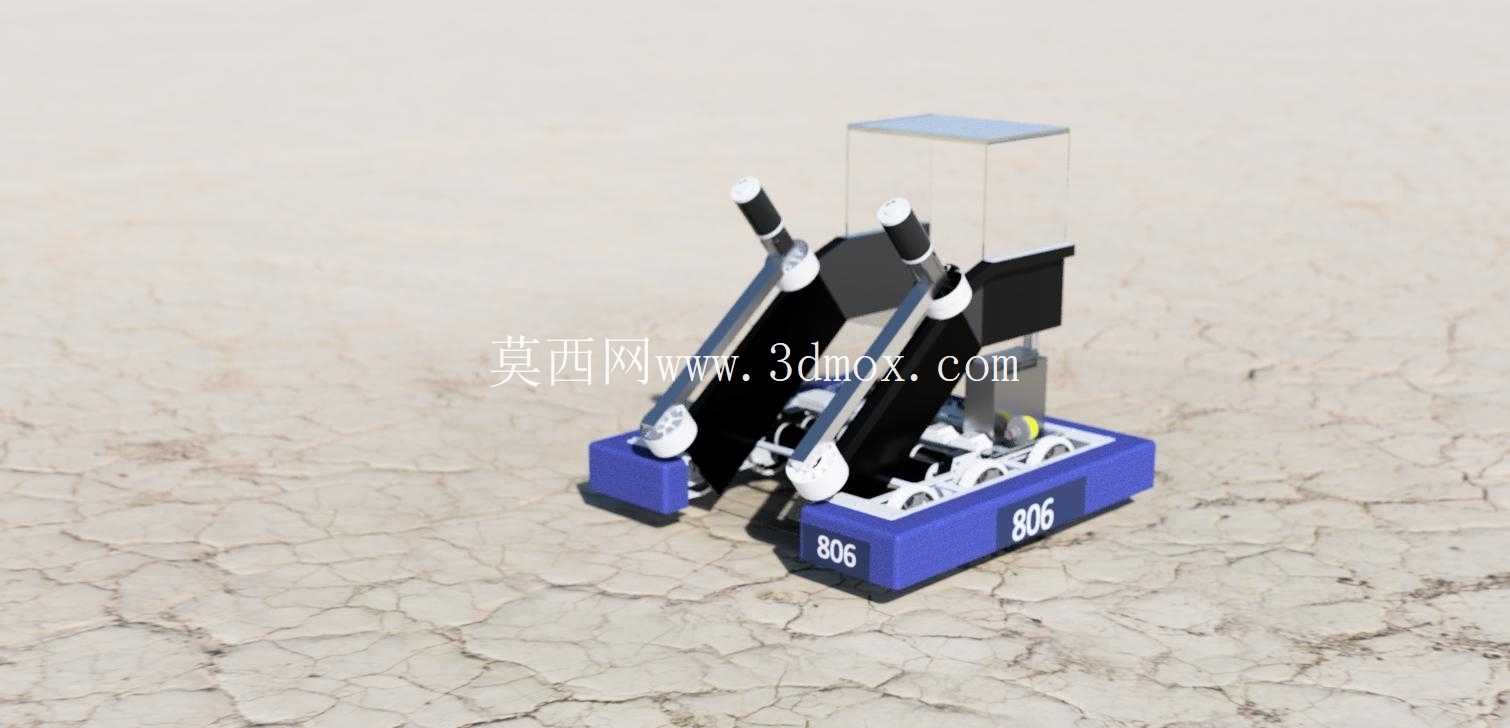

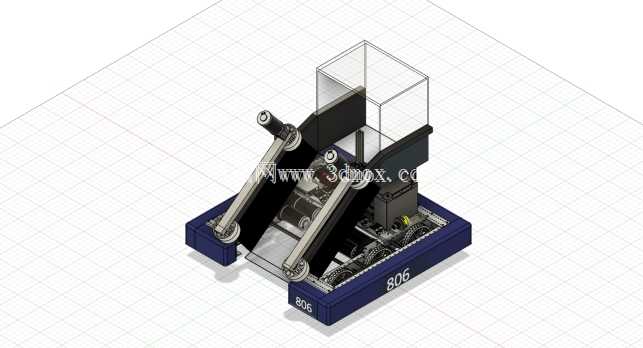

　　这套结构面向高校Robocon机器人赛事的对抗与任务执行场景，整体采用开放式铝型材框架搭配钣金护板的布局，核心设计目标是在赛事规则限定的尺寸边界内，同时兼顾任务执行机构的安装空间、电控元件的散热排布、维护拆装的便捷性以及对抗碰撞下的结构刚性。从整机布局来看，框架主体采用标准工业铝型材搭建，型材槽道全程预留，所有功能模块无需在主框架上额外打孔即可完成位置调整，赛事备赛阶段频繁修改机构位置、更换执行端时，仅需松开T型螺栓即可滑动调整安装位，无需对主承力结构做二次加工，大幅缩短迭代周期。

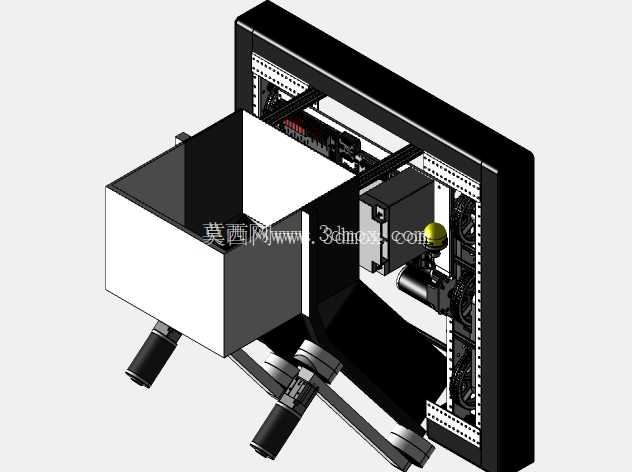

　　框架后侧为电控安装区，驱动器、主控板、电源模块沿型材立柱分层排布，元件之间预留足够走线间隙，强弱电走线分槽布置，避免动力线对信号线路产生电磁干扰；框架侧部预留多组风扇安装位，赛事连续运行时驱动器与电源产生的热量可通过对流快速排出，避免高温触发元件保护停机。前部为任务执行机构安装区，图中可见双轴俯仰执行臂与末端作业组件，执行臂的回转支承座直接固定在框架中部的加厚安装板上，承力路径从末端负载直接传导至底部底盘，避免悬臂受力导致框架形变。

　　底盘部分采用两轮驱动加随动支撑的布局，驱动轮选用大摩擦力橡胶轮，轮轴通过轴承座固定在底盘纵梁上，电机输出端与轮轴采用联轴器直连，传动间隙小，急停急启时定位响应更快；底盘下方预留的安装位可根据当年赛事任务更换取料、抬升、投射等不同末端执行器，主框架的安装孔位做了通用化设计，不同功能模组均可直接适配。前部设置的大容量储料仓采用钣金折弯一体成型，仓体侧壁做翻边加强处理，装载赛事用道具时不会因侧壁形变出现卡料，仓体底部倾斜导向，道具可依靠自重滑向取料机构，无需额外增设送料动力。

　　整机的外形边界严格贴合赛事规则的入场尺寸限制，所有外伸机构在收缩状态下均不超出框架外轮廓，启动作业时执行臂再向外展开，既满足入场检录的尺寸要求，又能获得更大的作业行程。框架的边角位置均加装防撞护角，对抗碰撞时冲击力先由护角传导至整根型材，避免单点受力造成局部变形；所有外露的传动部件均设置半包围护罩，既不影响散热，也能防止赛事运行中异物卷入传动机构。设计过程中对每个模块的安装高度做了分层规划，重心尽可能压低，底盘上层布置重量较大的电池与电源，上层仅布置轻量化的主控与传感元件，快速移动、急转向时整机侧倾幅度更小，运行稳定性更强。维护时所有侧板均可快速拆卸，无需拆解主框架即可接触到所有电控元件与传动节点，赛事间隙的快速检修、故障更换效率大幅提升，整套结构既满足竞技赛事的高强度使用需求，也为后续赛季的改造迭代预留了充足的扩展空间。
