多轮式水下作业探测机器人结构设计

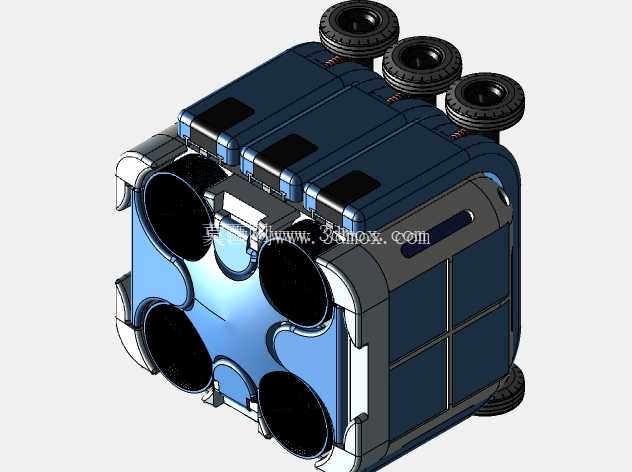

这款水下作业平台的结构设计围绕复杂水域巡检与近底作业需求展开，整体采用模块化舱体拼接思路，将动力承载、器件防护、行走驱动三个核心功能分区整合在紧凑的方形主体框架内，适配管道内部探查、坝体水下检测、浅海近岸观测、养殖水域巡检等多类场景。从外轮廓布局来看，主体采用圆角过渡的密封承压舱结构，边角位置全部做圆弧包边处理，既避免水下航行或贴壁行走时剐蹭障碍物，也能降低水流冲击带来的应力集中，舱体侧面预留多组标准化安装接口，可根据任务需求快速更换摄像模块、水质传感组件、清刷作业端头或者小型采样夹具，不用改动主体密封结构就能完成任务载荷切换。

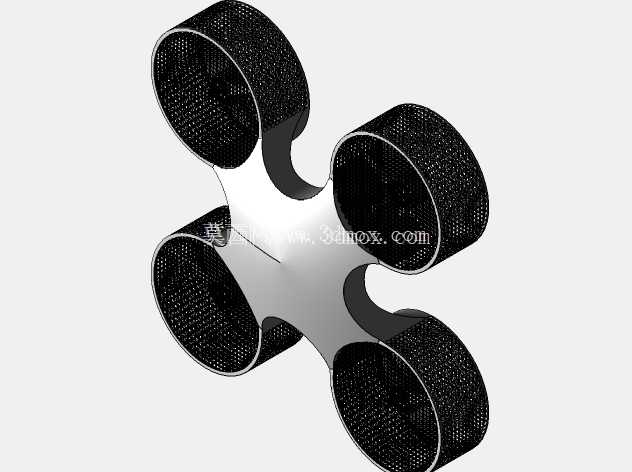

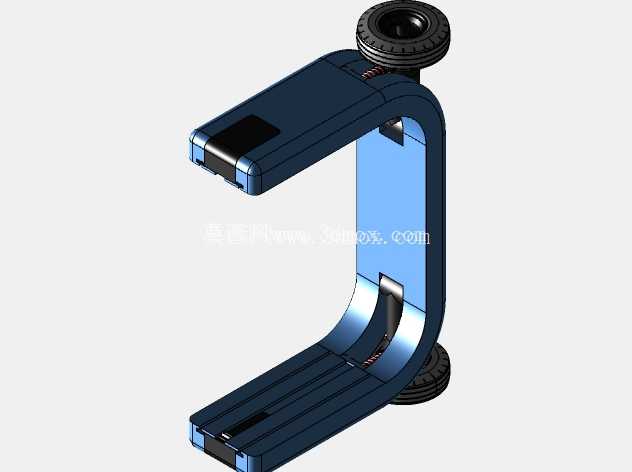

行走系统采用上下分层轮组布局，主体顶部布置三组驱动轮，底部对应设置从动支撑轮，这种对称轮组设计让机器人既可以在管道内壁上下贴合行走，也能在平整的水下构筑物表面稳定移动，轮体采用带防滑纹理的实心弹性材质，接触弧面经过弧度优化，在不同管径的混凝土管、金属管道内都能获得足够附着力，轮组与舱体之间的连接轴采用双道动密封结构，轴承腔单独填充润滑脂，隔绝水中泥沙进入传动间隙。舱体正面预留四个大尺寸功能端口，其中两个端口作为推进器流道，内置涵道式推进单元，可提供横向进退与姿态微调的动力，剩余端口可按需搭载照明、声学探测或者观测摄像组件，端口周边的法兰面做了凸台密封设计，配套O型圈安装槽，装配时压紧后可满足长期水下承压的密封要求。

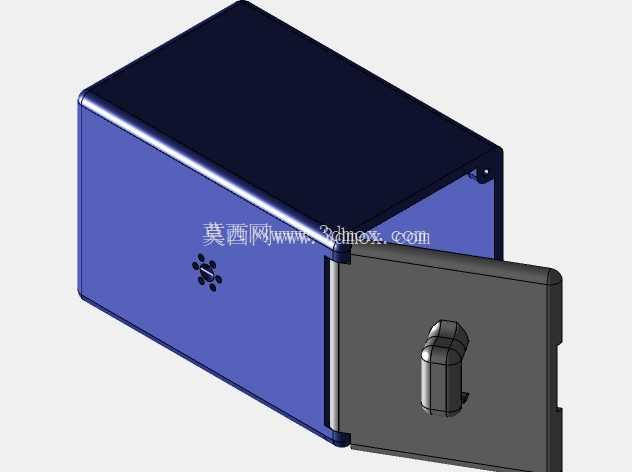

舱体外壳采用分块拼接的钣金加筋结构，外表面的深色防护层做了耐水耐腐蚀处理，内部预留纵横交错的安装筋位，用来固定电池组、控制电路板、驱动电机与传感模块，筋位同时充当加强肋，提升整个舱体的外压承受能力，避免深水环境下舱体出现形变。设计过程中优先考虑了安装边界的兼容性，整体外廓尺寸控制在小型作业机器人的通行范围内，可顺利通过标准管径的地下排水管道，轮组外缘超出舱体的距离经过严格校核，既保证行走时的支撑跨度，也不会在转弯时卡住管壁。

结构装配逻辑上，所有外接部件的连接点都布置在舱体外侧的安装凸台上，内部走线全部通过预埋的穿线孔连通，穿线位置采用密封胶灌封处理，彻底杜绝渗漏路径。主体框架的拼接缝采用止口配合结构，上下舱盖合装时定位精度可控制在很小的公差范围内，不用额外调整就能保证密封面完全贴合。在实际作业场景中，这款平台既可以依靠轮组在管壁、池底等固体表面低速稳定行走，完成定点检测、附着物清理等工作，也可以借助涵道推进器在水中悬浮游动，跨越水下障碍物或者进入开阔水域执行巡查任务，多模式的移动方式让它相比单一游动式水下机器人，在近壁作业时拥有更高的位置稳定性，不会因为水流扰动出现持续漂移，搭载检测设备时可以获得更清晰稳定的观测数据。

设计阶段还针对维护便利性做了优化，舱体外部的轮组、功能端口模块都采用快拆结构，现场作业完成后可快速拆解清洗，去除附着的泥沙与水生物，内部器件的安装支架都预留了冗余固定位，后续升级硬件时不需要重新加工主体结构，仅需调整支架安装位置即可适配不同尺寸的电控部件，整体结构在保证防护强度的前提下，尽可能压缩了不必要的重量，水下作业时配平调整难度更低，重心布置在舱体几何中心偏下位置，行走和游动时都能保持姿态平稳，不会出现侧翻或者抬头的问题。
