10毫米L型内六角扳手手动紧固工具

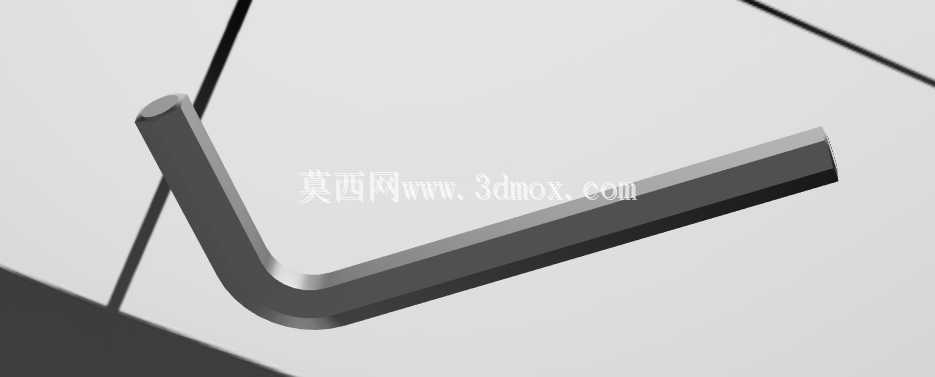

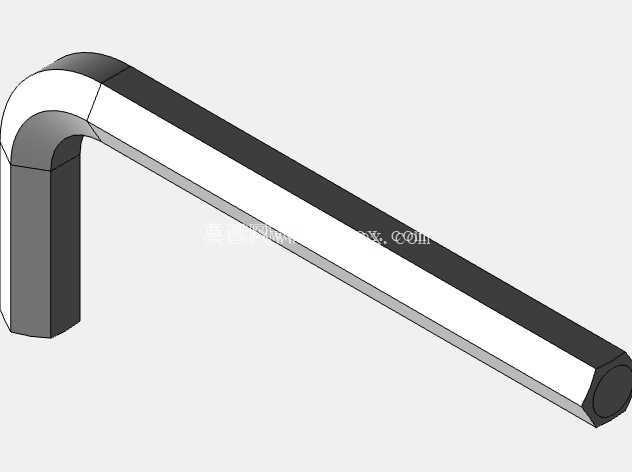

在设备装配、产线维护以及机械维修现场，内六角扳手是使用频率极高的手动紧固工具，尤其针对沉头内六角螺钉、圆柱头内六角螺钉的拧紧与拆卸作业，L型结构的扳手能够兼顾深腔位置操作与大扭矩施加两类需求。本次针对10mm规格L型内六角扳手完成三维结构建模，完整还原扳手的折弯形态、六方工作端与杆体过渡细节，可用于工具类产品结构展示、装配工位工具配置校核以及五金工具数字化选型参考。

从实际使用场景来看，10mm规格内六角扳手主要对应M12等级内六角螺钉的紧固作业，常见于重型设备机架装配、钢结构辅助连接、机床防护罩安装、液压阀块周边紧固件拆装以及自动化生产线大型铝型材框架搭建工况。短臂端插入螺钉内六方孔后，手握长臂端施加圆周力矩，力臂长度更长，操作人员可以输出更大拧紧扭矩；当螺钉位于深孔、狭窄凹槽或者工装避让空间内时，可将长臂端插入螺钉孔，利用短臂端进行转动，适配操作空间受限的工位。建模过程中首先确定六方工作端的截面尺寸，对边距离严格匹配10mm内六角螺钉的孔位规格，六方棱边做细微圆角处理，既还原实际扳手的端部倒角工艺，也避免三维模型棱边过于尖锐导致的结构展示失真。

扳手整体采用折弯L型布局，两段杆体为同轴等截面六方棒料折弯成型，折弯处采用平滑圆弧过渡，而非直角尖锐弯折。这一结构设计完全贴合实际加工工艺：量产内六角扳手多采用合金弹簧钢热轧棒料经加热折弯、淬火回火热处理制成，折弯圆弧能够分散杆体弯折处的内应力，避免操作人员施加过大扭矩时，弯折位置出现应力集中断裂。两段臂长按照常规手动扳手的比例设置，长臂长度满足常规扭矩输出的力臂需求，短臂长度适配深孔插入的使用要求，杆体全程保持六方截面形态，两端均可作为工作头插入内六角螺钉，无需额外加工端头，结构简单可靠，符合手动五金工具的耐用性设计原则。

从外形尺寸与安装边界角度分析，该扳手无额外安装结构，属于手持便携工具，三维建模时需重点校核两类空间边界：其一为扳手转动作业空间，在设备三维装配阶段，将扳手模型置入螺钉操作位置，可模拟扳手转动一周所需的摆动空间，提前排查机架板材、管线、相邻零部件是否会与扳手杆体发生干涉，避免现场装配时出现螺钉位置预留空间不足、扳手无法整周转动的问题；其二为扳手插入深度边界，长臂端伸入深腔螺钉孔时，需确认杆体长度能够抵达螺钉端面，同时六方端头完全嵌入螺钉内孔，保证咬合长度充足，防止拧紧过程中出现端头打滑、拧圆螺钉内孔的情况。

功能特性层面，L型内六角扳手结构无活动零部件，整体刚性强，维护成本极低，表面通常做发黑或镀镍处理以提升防锈能力，三维模型中可通过材质参数区分杆体金属质感与端面加工细节。相较于T型内六角扳手，L型结构占用空间更小，可随工具包携带，适配户外维修、设备上门安装等移动作业场景；相较于直柄内六角批头，L型扳手无需配合加力杆即可输出大扭矩，应对M12大规格螺钉的预紧需求时操作更便捷。建模时对折弯圆弧半径、六方棱边倒角、杆体直线度均做写实还原，未进行简化省略，能够直接用于工具收纳位的开孔设计、工具挂板的位置排布以及装配指导动画的制作，帮助结构工程师在设备设计阶段同步完成工具操作空间的前置校核，减少后期装配现场的工艺整改问题。
