蓝线球头主轴配套螺母固定安装座

在精密传动类设备的装配环节中，主轴螺母的固定可靠性直接决定了整套传动机构的运行精度与抗振性能，这款适配MGD16规格蓝线球头主轴的螺母座，正是为解决小规格滚珠/球头主轴的螺母定位、载荷分散需求而设计的结构件。从实际应用场景来看，这类螺母座常出现在小型数控进给轴、桌面级精密加工设备的传动端、自动化点位移栽机构的直线驱动单元中，尤其适配16mm直径规格的蓝线系列球头主轴，承担着将主轴螺母的圆周锁止力转化为基座静态固定力的核心作用，避免主轴在往复进给过程中出现螺母跟转、轴向窜动的问题。

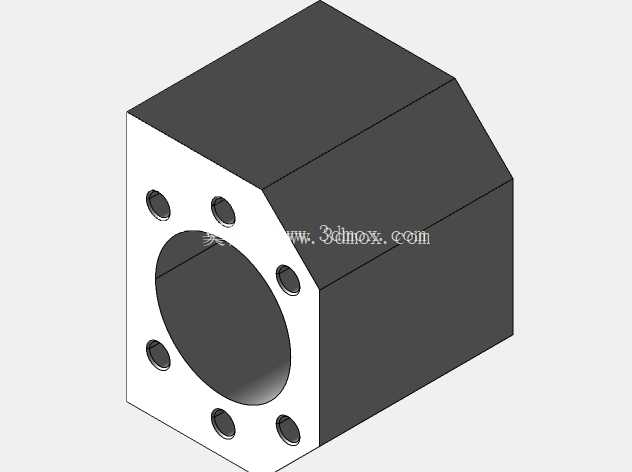

从结构设计思路来看，这款螺母座采用了一体化块式结构，主体安装面做了切角处理，并非规则的正六方块体——这种切角设计并非出于外观考量，而是为了避让安装空间内的相邻部件，比如主轴旁侧的限位开关支架、润滑管路接头、光栅尺读数头安装位，在紧凑的设备内部布局中减少不必要的空间占用。朝向主轴的安装端面设置了中心大通孔，孔径完全匹配16规格球头主轴螺母的外径，能够实现螺母的嵌入式安装，让螺母整体沉入座体内部，而非悬置在安装面外侧，大幅缩短了传动端的悬臂长度，降低主轴高速往复运动时的端部颤动。围绕中心通孔均匀分布的多个安装孔，采用了沉孔设计，螺栓锁紧后头部完全没入座体表面，不会突出干涉周边部件，孔位的分布角度完全匹配对应规格主轴螺母的安装法兰孔位，无需额外加工转接板即可完成对位装配，减少装配环节的公差累积。

从安装边界与尺寸适配角度来说，座体的底面与两个相邻侧面均加工为高精度基准面，表面粗糙度满足安装贴合要求，既可以通过底面锁紧在设备的滑台台面上，也可以通过侧面锁紧在立式安装壁板上，适配水平、竖直两种安装姿态，满足不同设备的布局需求。座体的整体壁厚经过载荷校核，在16规格主轴常用的额定轴向推力下，不会出现座体变形导致的螺母同轴度偏差，中心孔与安装基准面的垂直度公差控制在合理范围内，保证螺母装入后，主轴的轴线与进给方向的平行度符合精密传动的要求。

在实际功能表现上，这款螺母座将主轴螺母的轴向载荷均匀分散到整个安装接触面上，相比薄片状的安装法兰，块式结构的抗扭刚度更高，在设备频繁换向、急停的工况下，能够承受更大的瞬时冲击载荷，避免螺母安装位出现松动。座体的切角结构同时兼顾了减重需求，在不降低结构强度的前提下，减少了不必要的材料去除，降低移动部件的整体重量，对于高速进给的轴系来说，更轻的移动负载意味着更小的惯量，能够提升伺服驱动的响应速度。在装配过程中，操作人员可以先将主轴螺母预固定在座体的中心孔内，再整体将座体锁紧到设备基准面上，相比先固定螺母再对位安装座的方式，装配难度更低，也更容易调整主轴与螺母的同轴度，减少装配过程中对主轴滚道的磕碰损伤。

这类结构件虽然在整套传动系统中体积占比很小，却直接影响着整套直线传动机构的运行寿命与精度保持性，设计过程中需要充分考虑安装空间的避让、载荷的均匀传递、装配工艺的便利性，任何一个孔位的角度偏差、基准面的平面度不足，都可能导致主轴运行卡滞、螺母过早磨损的问题。这款螺母座的结构设计充分贴合小规格精密主轴的使用需求，在紧凑的体积内实现了足够的结构刚度与安装便利性，能够适配多数采用16规格蓝线球头主轴的非标自动化设备、小型加工设备的传动端装配需求。
