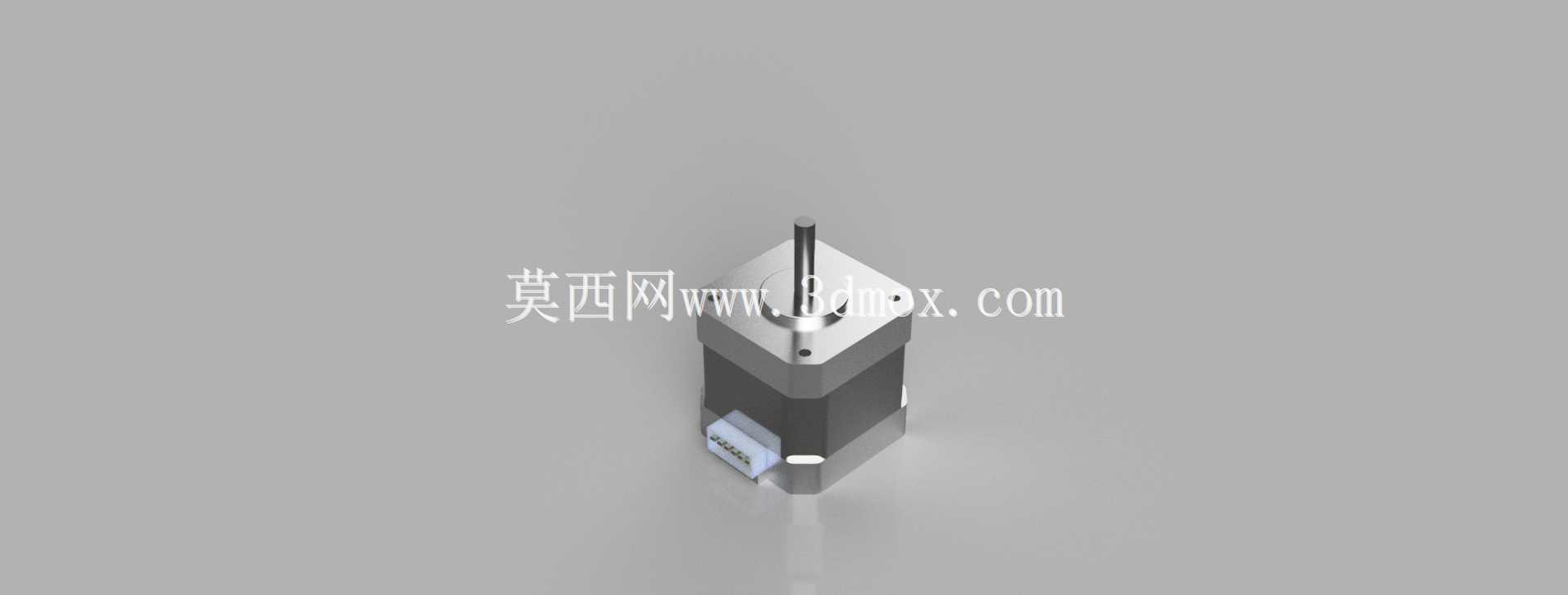

NEMA17单极步进电机三维结构

该模型围绕42mm法兰规格的单极步进电机进行完整结构表达，重点还原步进电机在小型自动化设备中的安装边界、轴端连接关系、机身外形和出线方式。步进电机属于开环位置执行元件，在桌面数控设备、3D打印运动轴、小型送料机构、检测平台、阀门调节、相机微调滑台和教学实验装置中使用频繁。它不需要额外反馈装置即可按脉冲指令完成角位移，控制链路简单，低速扭矩特性明显，适合负载惯量不大、定位精度要求适中的连续点位运动。

建模时先从安装法兰入手。NEMA17系列电机的核心安装特征是方形机身与前端盖法兰，法兰边长通常按42mm系列设计，四个安装孔围绕输出轴呈矩形分布。模型中需要明确孔位中心距、孔径、沉台或通孔状态，以及前端面到轴肩的距离，这些尺寸直接决定电机能否贴装到设备立板、电机座或同步轮支架上。若孔位偏差过大，装配时会出现螺钉干涉、电机端面不能贴合、带轮张紧方向偏移等问题。

输出轴部分是结构设计中的关键边界。模型应体现圆柱轴径、轴伸出长度、轴端倒角以及扁位或D形切口特征。实际设备中，轴端常连接同步带轮、联轴器、小型齿轮或丝杆连接件，轴长不足会导致锁紧螺钉无法压到有效轴面，轴长过长则可能与轮系护罩或轴承座发生碰撞。单极步进电机通常引出多根绕组线，出线位置、线径弯曲半径和插头占用空间也需要在整机布局时预留，不能只按电机本体方块进行干涉检查。

从功能特性看，单极步进电机绕组通常带有中心抽头，驱动时通过切换绕组电流方向形成步进磁场，其驱动电路相对直观，适合入门级运动控制和多轴低成本平台。电机机身长度与保持扭矩存在明显关联，较长铁芯可提供更大输出扭矩，但同时增加质量、占深和发热面积。选型时不能只看法兰规格，还要结合丝杆导程、同步轮减速比、运动速度、负载摩擦、加减速曲线和安装姿态综合判断。

在机械结构布置中，电机前端面往往作为定位基准。将前端盖贴合加工后的安装板，可以使输出轴与从动轮或联轴器保持较好同轴度。若采用支架悬空安装，支架应具备足够刚度，避免加减速时电机尾部摆动造成步距误差或带轮跳齿。对于皮带传动场景，电机安装孔可设计成腰形调节槽，便于调整同步带张紧量；对于直连丝杆场景，则应优先保证电机轴与丝杆轴线同轴，必要时通过联轴器补偿少量径向偏差。

模型外形还应表达后端盖、壳体棱边、固定螺钉和机身圆角等细节。这些特征虽然不一定参与核心传动，却会影响设备护罩开孔、线束走向和维护拆装。后端盖位置常需要预留编码器、手轮或散热空间，若设备后壁距离电机过近，维修时可能无法拆卸紧固螺钉。机身侧面也不宜紧贴走线槽，因为步进电机在持续运行时会产生热量，周围保留空气流通空间有利于降低温升。

在三维装配环境中使用该电机模型时，可将其作为运动机构的基准驱动件，向前检查轴端连接件，向后检查线束和尾端空间，向四周检查法兰螺钉操作空间。对于自动化设备设计者而言，这类标准电机模型的价值不在于复杂曲面，而在于安装尺寸可信、接口关系清楚、选型边界明确。通过法兰、轴伸、孔位、出线和机身长度的准确表达，可以在设计阶段完成电机座、传动件、护罩和线缆的协同布置，减少样机装配阶段的返工。
