微型500g直流驱动电机结构造型

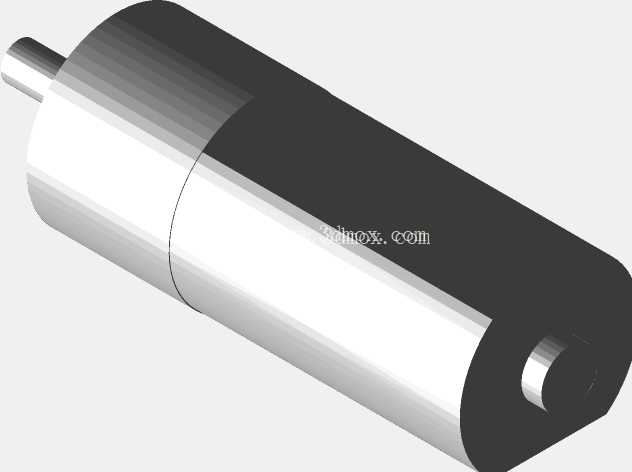

该模型呈现的是一款小规格圆柱式驱动电机，整体采用同轴回转体布局，主体由长筒形机壳、前端伸出轴、后端端盖及局部阶梯轴段构成。建模时以电机轴线为装配基准，所有回转特征围绕同一中心线展开，保证输出轴、机壳内腔、后端轴承位之间的同轴关系，这也是小型动力元件在结构设计中最基础的约束条件。

从实际用途看，这类轻量电机常见于小型移动装置、教学实验平台、简易传动模组以及低负载旋转机构中。它的核心作用是把电能转换为旋转扭矩，通过前端轴伸把动力传递给外部负载。由于整机重量控制在约500g级别，它更适合安装在对质量敏感、空间紧凑的位置，例如小型轮式机构、模型载具、轻量推送装置或辅助旋转工位，而不适合直接承担大扭矩、强冲击的工业主传动任务。

外形上，机壳采用光滑圆柱面，便于在圆孔支座、抱紧夹具或V形定位槽中安装。圆柱壳体的优势在于加工与装配都比较直接：外壳可通过车削或薄壁管材成型，内部定子、转子和轴承组件沿轴向装入，后端用端盖封闭，前端保留轴伸与定位台阶。模型中壳体表面做了分段处理，前段直径略小、后段直径较大，形成明显的阶梯轮廓；这种结构既可以对应内部定子与转子的布置边界，也能在安装时提供轴向靠位面，减少电机工作时沿轴线方向窜动的可能。

前端输出轴为单轴伸出形式，轴端直径小于机壳直径，适合通过联轴器、带轮、齿轮或紧定套与外部机构连接。轴伸长度需要结合连接件宽度确定：过短会导致联轴器无法完全包覆轴面，过长则容易增加悬臂长度，使轴端在带载时产生更大挠度。模型中轴段与前端盖之间保留了清晰的过渡边界，便于在详细设计时补充轴承、油封、挡圈等细节。后端可见中心凹位与环形端盖结构，通常用于容纳后轴承、电刷组件或减速安装接口，也可作为尾部定心参考。

安装边界方面，圆柱机壳的径向尺寸决定了支座开孔范围，设计配套夹具时不能只按理论外径取值，还要预留装配间隙和公差补偿量。若采用抱紧式安装，夹持区应避开壳体薄弱接缝和散热薄弱区，夹紧力均匀分布在圆柱面上，防止局部压陷造成内部定子变形。若采用端面法兰安装，则需在前端或后端补充螺孔分布圆、止口直径和端面跳动要求；当前模型重点表达外形与主体比例，后续可在这些位置扩展安装孔、键槽、平面削边或走线槽。

散热与维护也是小型电机不能忽视的问题。封闭圆柱外壳结构简单、防护性较好，但连续运行时热量主要通过壳体表面向外散发，因此在密集设备中不宜被保温材料或狭小封闭腔完全包裹。布置时应让机壳周围保留一定空气流通空间，若靠近塑料件、线材或敏感电子元件，还需核对表面温升对相邻零件的影响。轴伸端与负载连接时，应尽量保证联轴器对中，避免皮带拉力或齿轮侧向力直接作用在轴承上；对于带减速箱的方案，还需在电机输出端与减速级之间校核轴向间隙和径向承载。

从三维建模角度看，该结构适合用旋转、拉伸、倒角和同轴装配关系完成。机壳分段处应保留台阶面，轴端与后端中心特征要明确轴线位置；外观面虽然简洁，但工程上不能把电机当成单纯圆柱体处理，内部转子、定子、轴承、电刷或驱动板的空间占位都会影响外壳长度与直径。若用于设备选型沟通，该模型可用来检查安装空间、轴伸方向、外围干涉和维护拆卸路径；若用于后续详细设计，则可继续补充接线盒、安装法兰、减振垫、编码器或减速箱接口，使外观模型逐步转化为可用于装配评审的结构数字样机。
