多工位定位安装铰接支座结构设计

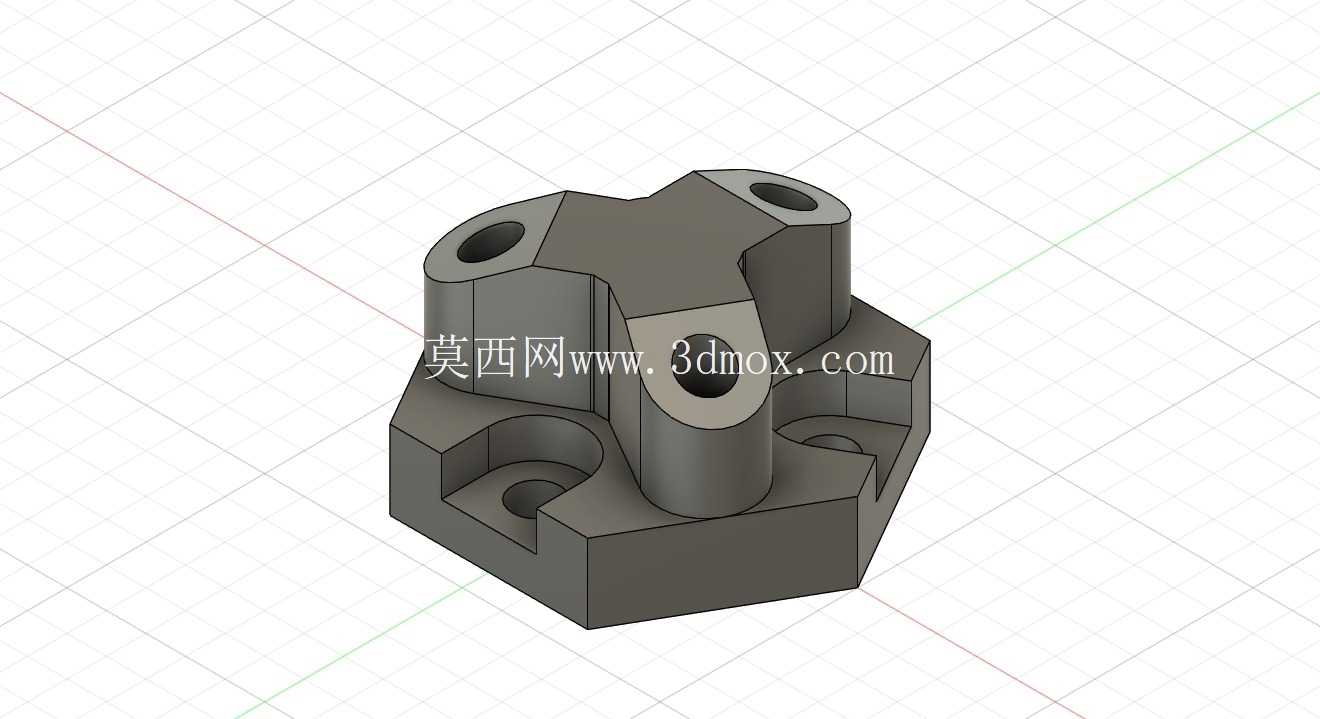

　　在自动化产线的工装夹具定位模块、小型液压回路的阀组安装基座、检测设备的传感器铰接支架场景中，这类多安装孔位的异形支座是承担载荷传递、部件定位、姿态调整的核心连接构件。从结构设计逻辑来看，该支座采用下宽上窄的阶梯式构型，底部六边形安装基座预留四个沉头安装孔，可直接通过内六角螺栓固定在设备安装面板或者型材框架上，沉孔设计能够保证螺栓头完全沉入基座平面以下，避免安装后突出的螺栓头干涉上部铰接部件的转动行程，同时六边形的基座轮廓相比方形基座能够在紧凑安装空间内减少边角干涉，适配相邻部件间距较小的密集安装场景。

　　上部的铰接主体采用三凸耳对称布局，三个带通孔的凸耳分别朝向不同的安装角度，其中垂直向上的凸耳为主铰接位，可穿装铰接销轴连接摆臂、连杆类传动部件，两侧斜向布置的凸耳为辅助限位安装位，既可以穿装限位销限制铰接部件的转动角度范围，也可以作为辅助固定点安装传感器支架、润滑管路固定卡等附属配件，相比单耳式铰接支座，这种三凸耳布局能够在不额外增加转接板的前提下，实现多方向的部件连接，减少装配环节的零件数量，降低整体结构的累计装配误差。

　　从安装边界尺寸来看，底部六边形基座的对边距离控制在常规型材安装的标准间距范围内，上部凸耳的铰接孔中心高度经过匹配计算，能够保证连接摆臂在±15度的常规摆动角度范围内不会与基座平面发生剐蹭，所有孔位的位置度公差按照IT7级精度设计，既能够满足普通工装的定位精度要求，也不会因为过高的精度要求提升不必要的加工成本。在实际选型应用中，这类支座常被用在小型自动化设备的料仓挡料机构铰接点、包装设备的导向杆摆动支撑座、检测设备的测头姿态调整支架等位置，相比一体式焊接支座，这种机加工成型的支座具备更好的尺寸一致性，更换维护时不需要重新配焊调整，直接拆卸螺栓即可完成替换，能够大幅缩短设备的停机维护时间。

　　设计过程中针对受力薄弱位置做了针对性的加强处理，上部主铰接凸耳与底部基座的连接位置设置了过渡圆角，避免应力集中导致的长期载荷下的断裂问题，凸耳的厚度根据常规铰接载荷计算取值，在保证足够抗剪切强度的前提下尽可能减少材料用量，降低零件自身重量，适配对安装负载有要求的轻量化设备场景。所有安装孔的孔口都做了0.2mm的倒角处理，既能够去除机加工产生的毛刺，也能够在穿装螺栓或者销轴的时候起到导向作用，提升装配效率，避免硬敲装配导致的孔壁损伤。
