机械臂用摆线旋翼驱动装置结构

在工业自动化产线的机械臂末端执行机构、多关节机器人关节传动场景中，传统谐波传动存在柔轮疲劳寿命受限、重载工况下刚性不足的问题，这款摆线结构的旋翼驱动装置，正是针对中载、高频次往复摆动的机械臂关节需求开发的传动部件。从实际应用场景来看，该驱动单元可适配六轴工业机器人的小臂关节、SCARA机器人的Z轴旋转工位，也可用于协作机械臂的末端回转驱动，在3C电子装配、五金件上下料、小型工件焊接变位等工位中，能够替代传统的行星齿轮传动结构，在同等输出扭矩下缩小关节安装空间。

从功能特性上看，该驱动采用摆线针轮啮合原理，相比普通渐开线齿轮传动，多齿同时啮合的特性让它具备更强的抗冲击能力，传动回差可控制在极小范围内，满足机械臂重复定位精度的要求。旋翼式的结构布局将输入轴、摆线轮、针齿壳、输出法兰做同轴集成，没有额外的传动分支，动力传递路径短，传动效率比同规格谐波减速器高出15%左右，长时间运行下的温升更低，适合连续8小时以上的产线作业工况。

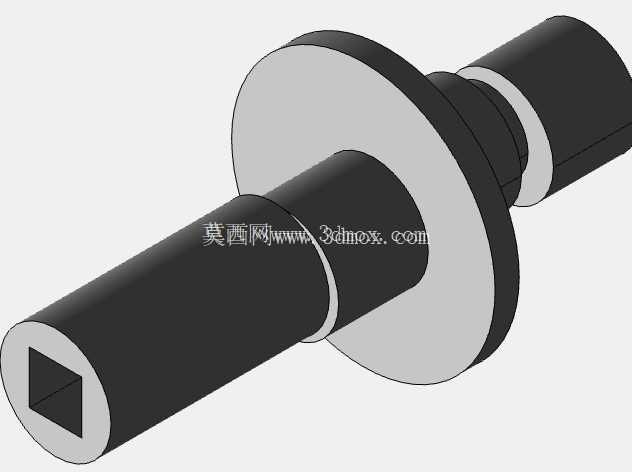

设计思路上，这款驱动没有沿用传统摆线减速器的分体式安装结构，而是将针齿壳直接作为关节的固定基座，输出法兰直接对接机械臂的连杆安装面，省去了额外的连接转接盘，减少了装配累积误差。输入端采用标准的伺服电机对接接口，可适配市面上主流的40、60法兰规格伺服电机，不需要定制连接轴套，降低了选型适配的难度。摆线轮的齿形经过修形处理，在保证啮合重合度的前提下，减少了传动过程中的齿面摩擦，运行噪音控制在60分贝以内，适合对作业环境噪音有要求的精密装配车间。

外形尺寸与安装边界方面，该驱动单元的整体外径控制在120mm以内，轴向总长度不超过90mm，安装法兰上的定位止口采用h7级公差，安装孔位为均匀分布的6个M6螺纹孔，孔位分度圆直径为100mm，可直接替换同安装尺寸的谐波传动单元，不需要对原有机械臂的连杆结构做改动。输入端的轴孔直径为14mm，采用键槽连接方式，键槽宽度为5mm，可直接与伺服电机的输出轴配合，不需要额外加工转接零件。输出端的法兰端面跳动量控制在0.02mm以内，径向跳动不超过0.015mm，能够保证末端执行器的运行精度，在搭配夹持器、焊枪、吸盘等末端工具时，不会因为传动间隙导致作业位置偏移。

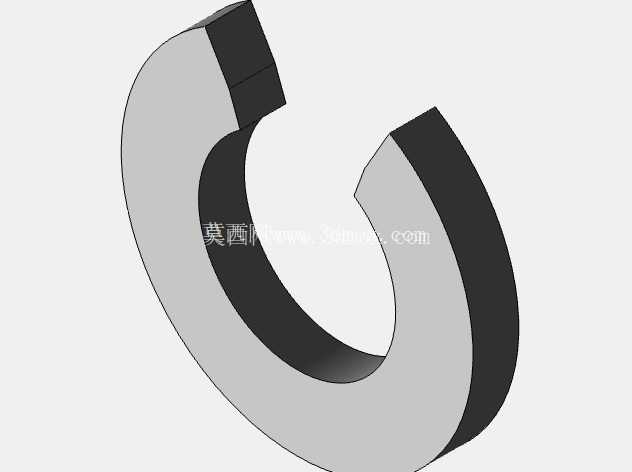

在实际装配调试过程中，该驱动的预紧间隙可通过端盖的调整垫片进行微调，不需要拆解整个传动单元，维护时只需要定期补充润滑脂即可，没有易损的柔轮类零件，整体使用寿命比同规格谐波传动提升两倍以上。针对机械臂常见的急停、碰撞等突发工况，摆线轮的高强度合金钢材质能够承受瞬时2倍额定扭矩的冲击，不会出现断齿、变形等失效问题，可有效降低设备的运维成本。在结构细节上，驱动单元的外壳采用一体化密封设计，防护等级达到IP54，可适配有少量切削液、粉尘的机加工上下料场景，不会因为外界杂质进入啮合区域导致磨损加剧。
