F1 in schools赛事专用竞速赛车Sputnik

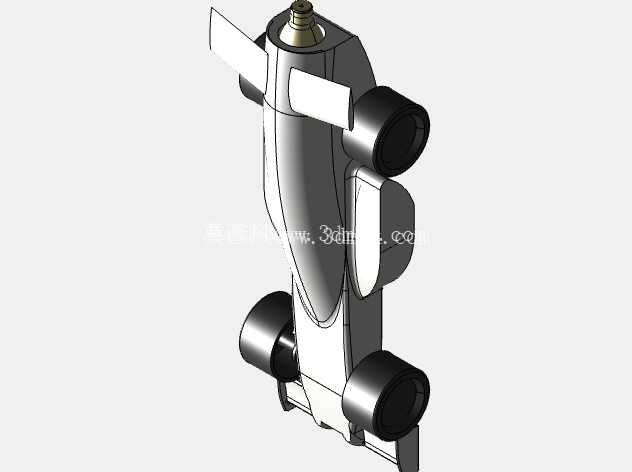

　　该款竞速小车专为轨道竞速类学生工程赛事开发，核心应用场景为标准化CO2动力轨道竞速赛场，配套专用双轨发射装置使用，可在固定长度的硬质轨道内完成直线加速竞速，整体设计完全围绕赛事规则下的极速性能目标展开。从结构设计逻辑来看，整车采用低风阻单体式车身布局，车身主体为一体化流线型壳体，车头部分做了收窄楔形处理，可有效破开行驶过程中的正面气流，轮拱位置做了内凹包覆设计，将四个车轮的上半部分完全纳入车身轮廓内，减少车轮外露带来的乱流损耗，车尾设置有小型水平尾翼结构，可在高速行驶时提供适度下压力，保证车轮与轨道面的贴合度，避免高速状态下的车轮抬升跑偏。

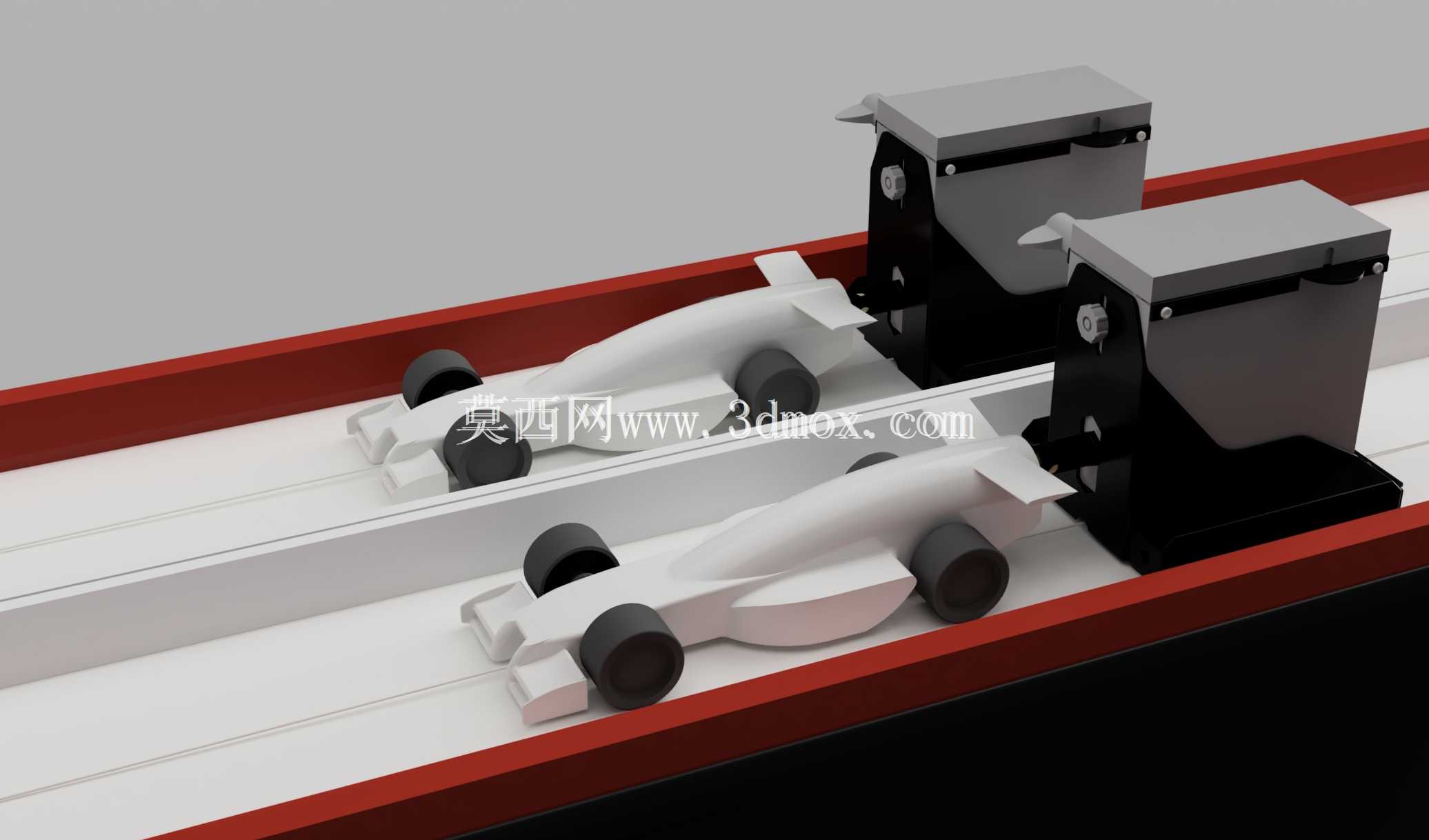

　　车轮采用小直径宽幅硬质轮组，轮轴位置做了低摩擦配合设计，尽可能降低行驶过程中的滚动阻力，车身中部预留有标准CO2气罐安装腔位，安装边界完全匹配赛事通用的8g规格CO2动力气瓶，腔体位置做了同轴度校准设计，保证气瓶喷射方向与车身中轴线完全重合，避免喷射反作用力出现侧向分力影响行驶直线性。配套的发射装置采用双工位并行设计，可同时容纳两台赛车完成待发固定，装置上设置有快速释放锁止机构，锁止点位对应赛车车头位置的固定卡槽，触发释放时可同步解除两台赛车的固定约束，保证竞速起步的一致性，装置底部设置有与标准轨道匹配的定位卡扣，可快速固定在赛道起始端，不会在赛车发射的后坐力作用下出现移位。

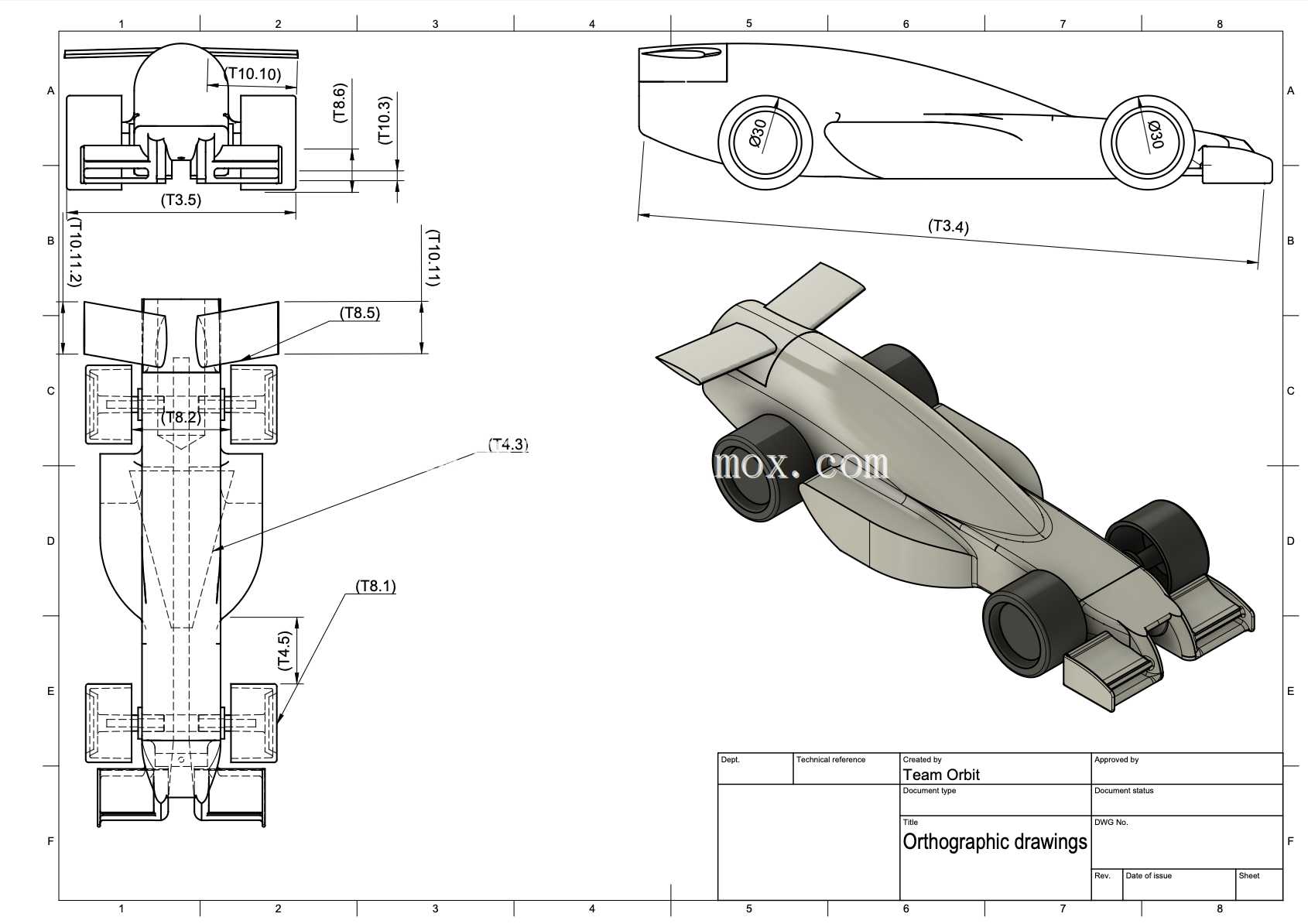

　　车身整体尺寸严格匹配赛事规则的边界要求，宽度控制在轨道单车道的安全间隙范围内，长度适配发射装置的固定位尺寸，整车重心布置在车身几何中心靠前位置，可在加速过程中保持更好的车身姿态稳定性，避免出现抬头或者点头的姿态变化影响行驶速度。车身表面的曲面过渡全部做了连续顺滑处理，没有突兀的凸起或者直角结构，尽可能降低空气摩擦阻力，车身底部为平面设计，与轨道表面保持均匀的微小间隙，减少底部气流的紊流影响。

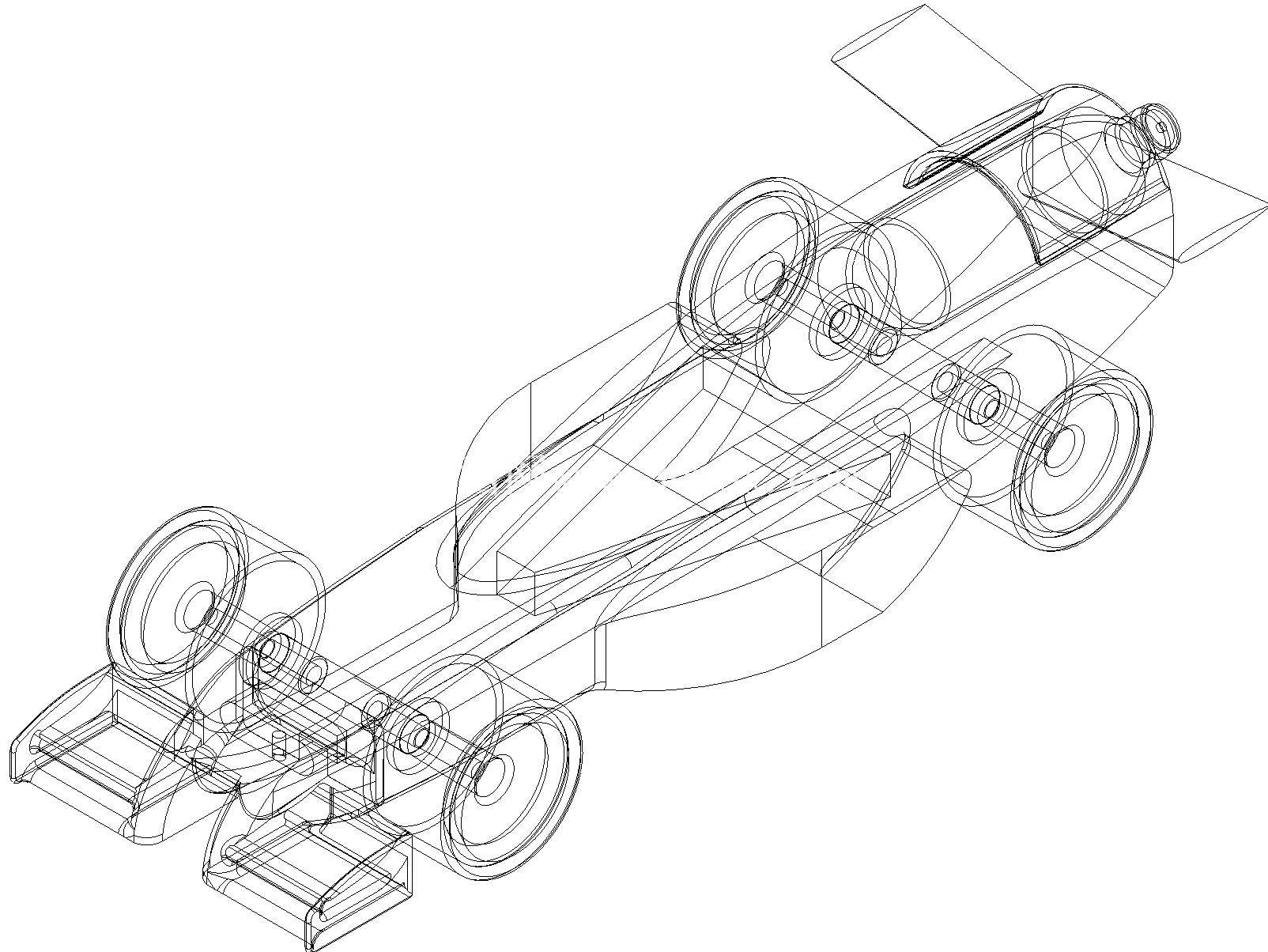

　　从建模精度来看，整车的所有配合面都预留了合理的装配间隙，轮轴与车身轴孔的配合间隙控制在合理范围内，既保证车轮转动的顺畅度，又不会出现过大的旷量导致车轮摆动，CO2气瓶安装腔的尺寸公差按照3D打印的工艺精度做了适配，可直接通过常见的FDM或者光固化3D打印工艺制作出实体样件，不需要二次打磨修配即可完成装配。发射装置的结构采用模块化设计，锁止机构、支撑座、轨道连接部分都为独立可拆分结构，在零件损坏时可单独更换，不需要整体替换装置，装置上的导向结构可保证赛车放置时自动对齐轨道中轴线，不需要反复调整位置即可完成待发准备。
