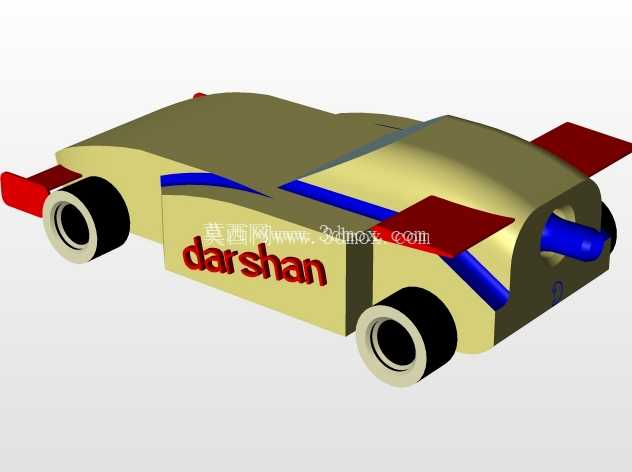

概念款流线型竞速小车结构设计

　　这款竞速小车的结构设计，核心围绕低风阻竞速场景的实际需求展开，在做整体布局的时候，首先考虑的是硬质光滑赛道上的行驶稳定性，没有照搬专业F1赛车的复杂空气动力学套件，而是做了简化适配，更适合小型竞速赛事、青少年科技竞赛、结构教学演示这类场景使用。从外形尺寸来看，整车采用宽轮距短轴距的布局，轮距宽度略大于车身主体宽度，能有效降低高速过弯时的侧翻风险，车身整体高度控制在轮径的1.2倍左右，重心集中在车身中部偏下位置，电池与配重块的预设安装位都布置在底盘下层，进一步压低整车质心，减少高速行驶下的抬头或者点头趋势。

　　车身外壳采用一体化流线型曲面设计，车头部分做了大倾角的收窄处理，迎面投影面积尽可能压缩，减少行驶过程中的正面风阻，车身侧面没有多余的凸起结构，侧裙位置和底盘边缘齐平，能梳理车侧气流，避免乱流进入车底造成升力。车尾部分设置了两个对称的小型固定式尾翼，没有做复杂的可调角度结构，因为这类小型竞速车的行驶速度区间内，固定角度尾翼已经能提供足够的下压力，同时减少可调结构带来的装配间隙与重量冗余，尾翼的安装位直接和车身主体的加强筋连为一体，不需要额外的支架固定，能承受高速行驶下的气流冲击力，不会出现颤振问题。

　　车轮部分采用了窄幅高硬度橡胶轮胎搭配大直径轮毂的设计，轮毂中心预留了标准的轴承安装位，能直接适配常用的3mm直径车轴，轮拱位置和轮胎之间预留了2mm左右的间隙，既不会因为间隙过大造成气流灌入轮腔增加阻力，也不会因为间隙过小在转向或者车身颠簸时出现轮胎蹭壳的问题。车身侧面的标识区域做了内凹设计，粘贴标识的时候不会突出车身表面破坏曲面的连续性，车尾中部预留了动力输出的开孔，能适配后置后驱的动力布局，电机安装位直接集成在底盘尾部的安装凸台上，不需要额外制作电机固定支架，装配的时候直接用螺丝将电机锁在凸台的螺纹孔上即可，定位精度能得到保证，不会出现电机轴和传动轴不同心的问题。底盘部分做了网格化的加强筋设计，在不增加过多壁厚的前提下提升整体刚性，避免车辆发生碰撞时底盘出现弯折变形，电池仓的位置设置在前后轴之间的中部区域，预留的空间能适配常规的矩形锂电池，仓体边缘设置了走线槽，能将电机线、电源线规整收纳在槽内，避免线材外露被车轮卷入或者被气流吹动产生额外阻力。车头部分没有设置额外的防撞结构，而是将车头最前端的外壳壁厚增加到3mm，能承受低速碰撞下的冲击力，同时不会因为加装防撞件增加额外的风阻与重量。

　　在设计思路上，整个模型优先考虑的是3D打印制作的可行性，所有曲面都做了拔模角度处理，没有倒扣结构，打印的时候不需要添加过多支撑，拆分后的零件都能直接通过卡扣或者螺丝完成装配，不需要做额外的粘接处理，方便后期维护更换零件。车身的各个安装孔位都做了公差预留，适配常规的螺丝与轴承尺寸，不需要二次扩孔或者打磨就能完成装配，对于教学场景来说，学生能在短时间内完成整车的组装与调试，把更多精力放在动力匹配与行驶调校上。从安装边界来看，整车的宽度控制在常规赛道的车道宽度以内，不会出现行驶过程中蹭到赛道护栏的问题，轴距尺寸适配常见的竞速车底盘通用安装孔位，也可以直接替换现有小型竞速车的外壳部分，不需要对原有底盘做过多修改。车身尾部的排气装饰结构做了中空处理，一方面能减少打印材料的消耗，另一方面也能作为气流导出通道，将车底的部分气流从尾部导出，降低车底的气压，提升行驶下压力。整车的重量分布经过初步核算，前后轴荷比控制在4:6左右，后置后驱的布局下能给驱动轮提供足够的抓地力，起步的时候不会出现过多打滑，同时前轮的荷重足够保证转向的精准度，不会出现高速下转向虚位的问题。
