基于LM317的可调直流稳压电路板设计

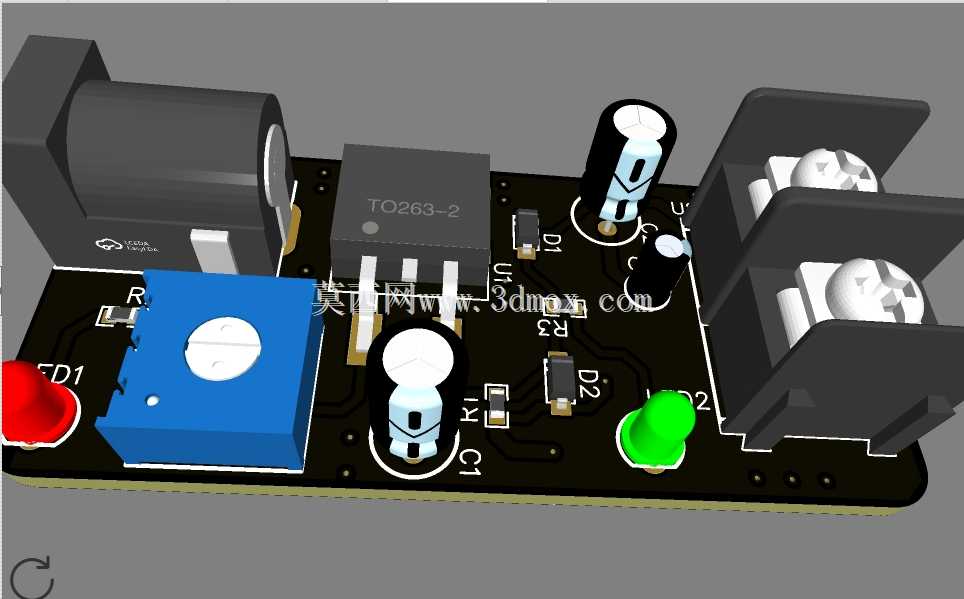

　　核心调压元件选用TO-263封装的LM317三端可调稳压器，这款芯片本身具备1.25V到37V宽范围输出调压能力，最大输出电流可达1.5A，足够覆盖多数小型电子项目、传感器模块、 breadboard 实验电路的供电需求，电路中在芯片输入、输出端分别布置了不同容值的铝电解电容，用于滤除线路中的高低频纹波，避免稳压芯片出现自激振荡，保证输出电压的平滑稳定。调压回路采用蓝色多圈精密电位器搭配固定限流电阻的结构，相比普通单圈电位器，多圈电位器可以实现更精细的电压调节步进，在需要精准匹配供电电压的场景下，能够缓慢微调输出值到目标点位，不会因为调节幅度过大导致输出电压跳变损坏后级负载。在电子实验、小型设备供电、嵌入式开发调试等场景中，经常需要灵活调整输出电压的直流供电单元，这款基于LM317线性稳压芯片搭建的可调电压稳压电路，就是针对这类小功率直流供电需求设计的实体电路方案。从电路布局来看，整块PCB采用单面板布线设计，输入端口选用通用DC直流电源座，可直接适配常见的桌面式电源适配器输出接口，无需额外制作转接线缆，输入端搭配红色LED作为电源上电指示，只要输入回路接通正常供电，红色指示灯即可点亮，直观提示输入侧供电状态。

　　输出端采用大电流接线端子，可直接压接导线为外部负载供电，同时搭配绿色LED作为输出正常指示，当稳压回路正常输出电压时，绿色指示灯点亮，方便使用者快速判断电路工作状态，避免在输出异常的情况下接入负载造成器件损坏。PCB布线时特意将功率回路与信号指示回路分开走线，大电流路径适当加宽走线宽度，降低线路压降与发热，稳压芯片的散热焊盘直接与PCB铜箔连接，借助铜箔辅助散热，在小功率持续输出场景下无需额外加装散热片即可稳定工作，当需要长时间满负载输出时，也可在芯片对应位置加装小型散热片进一步提升散热能力。

　　安装边界上，整块PCB外形规整，四个角预留了标准安装孔位，可通过铜柱直接固定在设备外壳内部或者实验台架上，输入输出接口全部布置在板边位置，方便外部线缆连接，不会与其他板上元件产生干涉。实际使用时，只需在输入端接入电压高于目标输出值3V以上的直流电源，缓慢旋转电位器即可调整输出电压到需要的数值，电路本身自带过流、过热保护特性，当输出短路或者负载电流过大时，芯片会自动进入保护状态，切断输出避免自身与后级负载损坏，非常适合电子爱好者做电路实验、学生课程设计、小型嵌入式设备临时供电、传感器模块测试供电等场景使用。

　　板上的元件排布充分考虑了手工焊接的便利性，所有元件的焊盘间距都符合常规手工焊接的操作空间要求，阻容元件全部采用常规直插封装，即使是焊接经验不多的使用者，也可以顺利完成整块板的焊接组装，调试过程也十分简单，只需在输出端并联万用表监测电压，缓慢调整电位器到目标值即可完成调试，不需要复杂的校准步骤。在结构设计层面，板上的高低元件做了错位排布，电解电容、接线端子这类高度较高的元件不会遮挡电位器与指示灯，操作调节电位器时不会被周边元件干涉，观察指示灯状态时也没有视线遮挡，DC座的固定引脚直接与PCB焊盘牢固焊接，频繁插拔电源插头也不会出现焊盘脱落的问题，接线端子的螺丝压接结构可以可靠固定不同线径的导线，避免拉扯导线时出现接触不良的情况。
