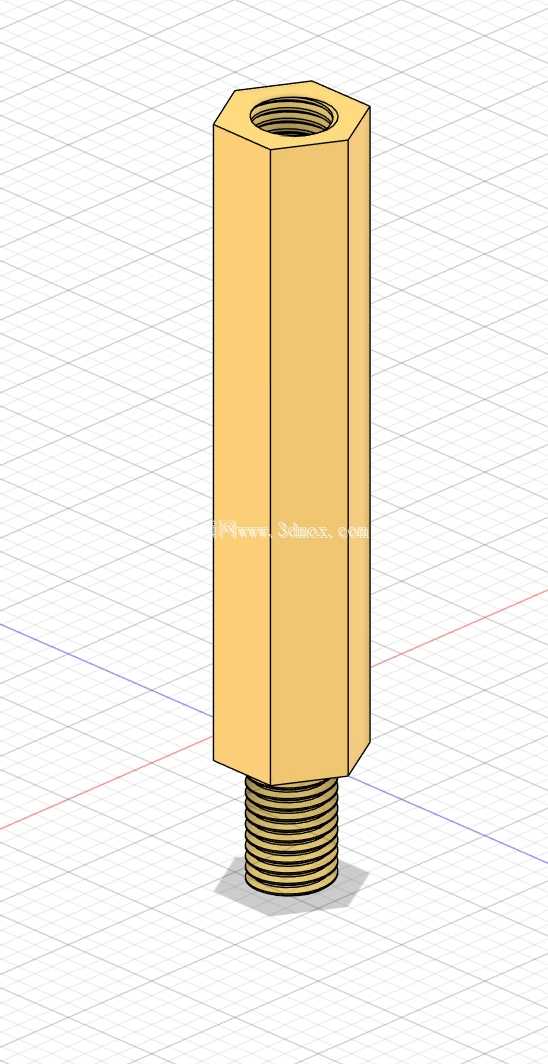

M4规格六角内外螺纹连接柱结构设计

　　在通讯设备内部板件连接、小型电子模组堆叠装配场景中，这类六角结构的内外螺纹连接柱是十分常用的间隔紧固元件，区别于常规平垫片仅做垫高层的作用，该零件同时承担了板件间距支撑、螺纹转接、结构定位三重功能，在通讯类手持设备、小型信号传输模组、嵌入式通讯终端的内部装配环节应用频次极高。从结构设计逻辑来看，零件主体采用正六方柱外形，并非随意选择截面形状，六角结构的核心作用是为装配环节提供可靠的拧动受力面，常规圆柱型螺柱在拧紧时需要额外借助工装夹持外圆，容易造成柱面划伤，而六角面可以适配标准开口扳手、套筒等通用工装，在狭小的设备内部装配空间里，仅需要很小的操作角度就能完成拧紧动作，大幅提升装配效率，同时六角结构的棱边在注塑或机加工成型时，脱模、走刀的工艺性更优，量产时的良率控制难度更低。

　　零件下端设置外螺纹段，螺纹规格为M4x0.5，属于公制细牙螺纹范畴，细牙螺纹的优势在于螺距小、自锁性能更好，在通讯设备这类经常面临轻微振动、移动搬运的使用场景下，细牙螺纹连接不容易出现松脱，同时细牙螺纹的牙型高度更小，对零件壁厚的要求更低，能够在保证连接强度的前提下，尽可能缩小柱体的整体外径，减少对设备内部空间的占用。上端的内螺纹孔同样为M4x0.5规格，与下端外螺纹保持同规格，能够实现同规格螺丝的直接对接，在多层板堆叠装配时，可以通过该零件实现下层板的穿装固定与上层板的螺接固定，不需要额外搭配转接螺母，减少装配环节的零件种类，降低BOM管理成本。

　　从尺寸边界来看，零件整体有效连接长度为30mm，这个尺寸是经过实际装配场景验证的常用间隔高度，能够满足多数通讯设备内主板与副板、主板与屏蔽罩之间的间距要求，外螺纹段的长度设置经过受力校核，保证拧入安装基座后有足够的啮合牙数，不会出现滑牙、连接强度不足的问题，内螺纹的有效攻丝深度也满足对应规格螺丝的拧入深度要求，避免出现螺丝顶死、连接不到位的情况。在设计细节上，六角柱体的棱边做了微小的倒角处理，一方面是去除机加工或注塑成型产生的毛刺，避免装配时划伤操作人员、刮损设备内部的线材或PCB板阻焊层，另一方面倒角能够在零件对接时起到导向作用，让外螺纹更顺利地对准安装孔，内螺纹孔口也做了倒角处理，方便螺丝拧入时快速对中，减少螺纹错牙的概率。

　　零件的螺纹同轴度是设计时重点管控的形位公差，若内外螺纹不同轴，会导致装配后上下板件出现平行度偏差，长期使用会在连接位置产生内应力，严重时会造成PCB板变形、焊点脱落，因此建模时严格保证外螺纹轴线、内螺纹轴线与六角柱体中心轴线完全重合，柱体各面的平面度也做了对应要求，保证与板件接触时贴合紧密，不会出现间隙导致的连接松动。这类零件在实际使用中，除了通讯设备领域，也常被用在小型3D打印设备、桌面级电子仪器的内部结构连接中，其六角外形带来的装配便利性、同规格内外螺纹带来的转接通用性，以及30mm长度适配的多数常规板间距，让它成为小结构紧固件里通用性极强的一款元件，建模过程中对螺纹牙型的简化处理也兼顾了模型轻量化与结构展示的需求，既能够清晰呈现螺纹的规格特征，又不会因为牙型的精细建模导致文件占用过多资源，方便在整机装配时进行调用、干涉检查。
