矿山轨道式卸料翻车输送装置

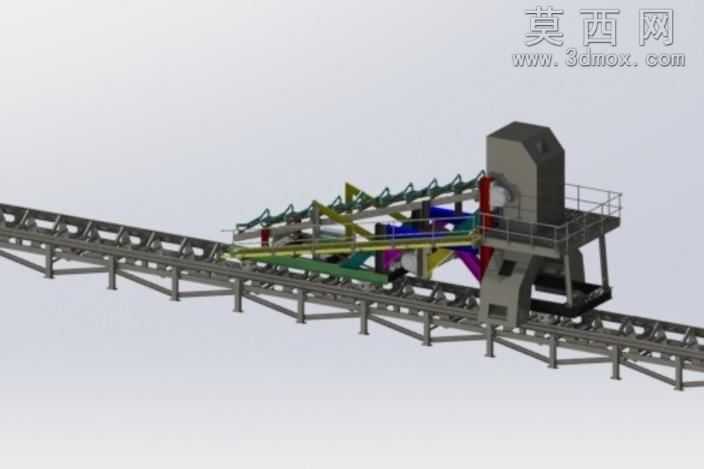

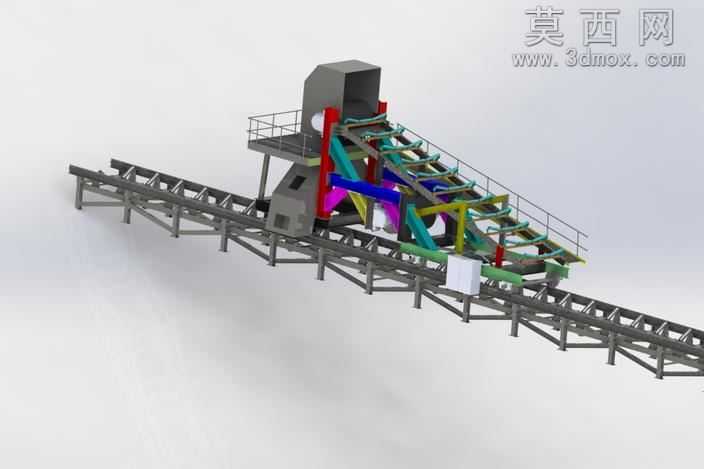

本作品为面向矿山散料转运场景设计的轨道式卸料翻车装置三维模型，整体建模过程严格遵循机械设计规范，先以轨道机架作为基准构件搭建装配骨架，逐一对底部承托轨道、行走导向架、翻转承载仓、侧边防护栏架、上部受料斗、多组支撑立柱进行参数化建模，确保各部件装配间隙符合实际生产的公差要求。建模阶段对翻转机构的铰接点位做了精准的同轴约束，对轨道的每一段衔接处做了对齐匹配，完整还原了设备沿轨道往复移动、定点翻转卸料的动作逻辑。材质渲染环节针对不同构件做了区分设置：主体承重钢结构采用哑光深灰金属材质，模拟工业钢材经防锈处理后的真实质感；翻转架的受力支撑臂分别赋予红、蓝、绿、黄等不同的高饱和度金属漆材质，既清晰区分不同功能的结构模块，也让装配关系一目了然；行走轨道做了轻微的磨损质感处理，侧边防护栏杆采用银白金属材质搭配防滑纹理，上部受料斗做了厚重的铸钢质感表现，整体渲染效果层次分明，能够直观呈现设备的真实外观与结构组成。结构设计上，该装置额定处理容量可达2500T/h，设计行走距离为25m，运行速度设定为1m/s，完全匹配矿山散料输送的作业节拍；底部轨道采用多段桁架式支撑结构，保障长距离行走的稳定性，翻转机构采用多组斜向支撑臂分散受力，避免重载卸料时出现结构变形，侧边设置的操作平台与防护栏满足设备巡检、维护的作业安全要求，整体结构兼顾重载承载能力与运行可靠性。设计思路围绕矿山卸料环节的高效作业需求展开，将轨道行走输送与定点翻转卸料功能集成于一体，替代传统的固定点卸料、人工辅助翻料的作业模式，可与皮带输送系统无缝衔接，实现散料从输送到定点卸料的全流程自动化作业，大幅提升矿山物料转运的作业效率，降低人工作业的劳动强度与安全风险。建模过程中对所有受力构件的连接节点都做了细节还原，包括螺栓连接位、加强筋板、铰接轴套等细小结构都完整呈现，确保模型可直接用于方案展示、结构校核以及后续的工程细化设计。
