家用吸顶式可燃气体探测报警装置

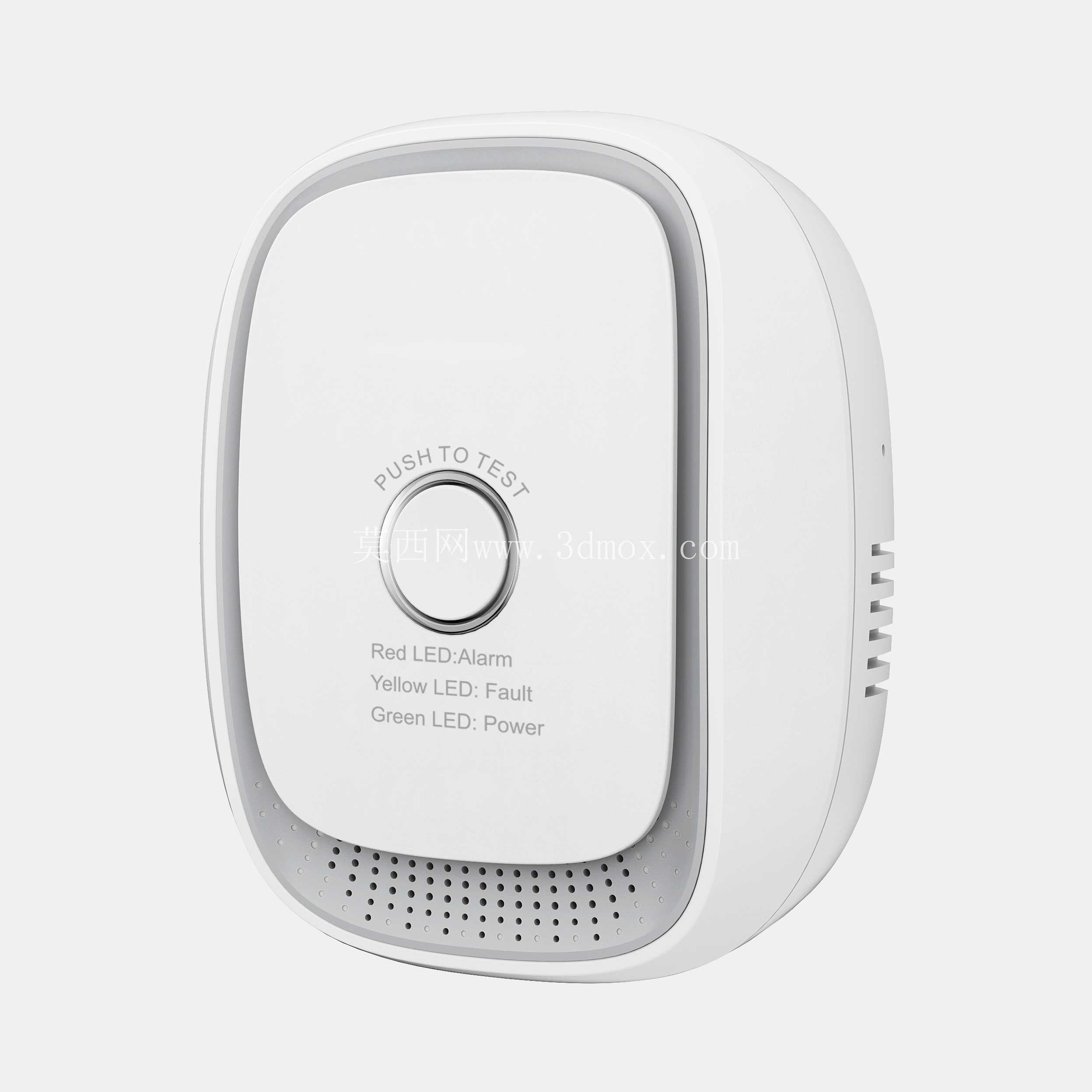

这款气体探测装置主要面向民用住宅、小型商业铺面的室内燃气泄漏监测场景，适配天然气、液化石油气等常见可燃气体的浓度探测需求，安装位置通常选择在距离气源半径1.5米范围内的天花板或高位墙面，避免直接受灶具油烟、水汽直吹影响探测精度。从结构设计来看，整体采用圆角方形的薄型壳体，边缘做了大弧度过渡处理，没有尖锐棱角，既可以降低安装过程中磕碰划伤的风险，也能适配现代家居的装修风格，不会显得突兀。壳体正面设置了下沉式的测试按键，按键周围印有清晰的状态标识，分别对应报警、故障、正常运行三种灯光提示：红色LED常亮或闪烁代表探测到可燃气体浓度超标触发报警，黄色LED点亮代表设备自身存在传感故障需要检修，绿色LED常亮代表设备处于正常供电工作状态，不同颜色的灯光区分度高，用户无需靠近查看标识，远距离就能快速判断设备运行状态。

壳体下半部分环绕布置了密集的进气孔阵列，孔位采用渐变式排布，靠近边缘的孔位直径略小，中心区域孔位密度更高，这种设计既可以保证外部空气能够顺畅流入设备内部的传感腔室，让气敏元件快速接触到环境中的气体，又能阻挡大颗粒灰尘、蚊虫进入壳体内部，避免长期使用后杂物堆积影响传感元件的灵敏度。设备侧面预留了多组横向的出声槽，报警状态下蜂鸣器发出的提示音可以通过出声槽向外扩散，出声槽的开口方向做了斜切处理，能够减少声音在壳体内部的谐振损耗，保证报警音量在10米范围内的普通居家环境中可以清晰被听到。

从安装边界来看，这款设备的壳体厚度控制在40mm以内，贴顶安装后突出墙面的尺寸较小，不会出现碰头、积灰难清理的问题，背部预留了标准的86型暗盒安装孔位，既可以直接用膨胀螺丝固定在混凝土天花板上，也可以适配家装过程中预留的接线暗盒，不需要额外打孔破坏装修面。内部结构设计上，传感元件布置在壳体中心位置，距离进气孔的垂直距离控制在15mm，既可以保证气体接触速度，又能避免外部气流直吹传感元件导致的数值跳变；电路板采用分层布置，电源模块与传感模块之间做了隔离槽设计，减少电源工作时的温度变化对气敏元件测量精度的影响。测试按键的行程设置为2mm，按压力度控制在5N左右，用户日常测试设备功能时不需要用太大的力，同时按键周围做了防水圈设计，日常清洁擦拭表面时，少量水渍不会渗入壳体内部造成电路短路。

在实际使用场景中，这类探测设备需要24小时连续通电工作，因此壳体材料选用了阻燃ABS材质，阻燃等级达到V0级，即使内部电路出现异常发热，壳体也不会出现明火蔓延的情况，符合家用消防产品的安全要求。设备的边角圆角半径设置为12mm，相比直角壳体，在运输、安装过程中抗跌落冲击性能更好，从1米高度自由跌落到水泥地面时，壳体不会出现开裂、卡扣松脱的情况。正面的状态灯采用柔光扩散设计，灯光透过半透明的灯罩向外发散，夜间工作时不会产生刺眼的光污染，同时又能清晰指示设备状态。设备底部的出声槽内部贴有防尘透声膜，在保证声音传出的前提下，阻挡灰尘、烹饪产生的油烟进入蜂鸣器腔体，长期使用不会因为油污堆积导致蜂鸣器音量下降。

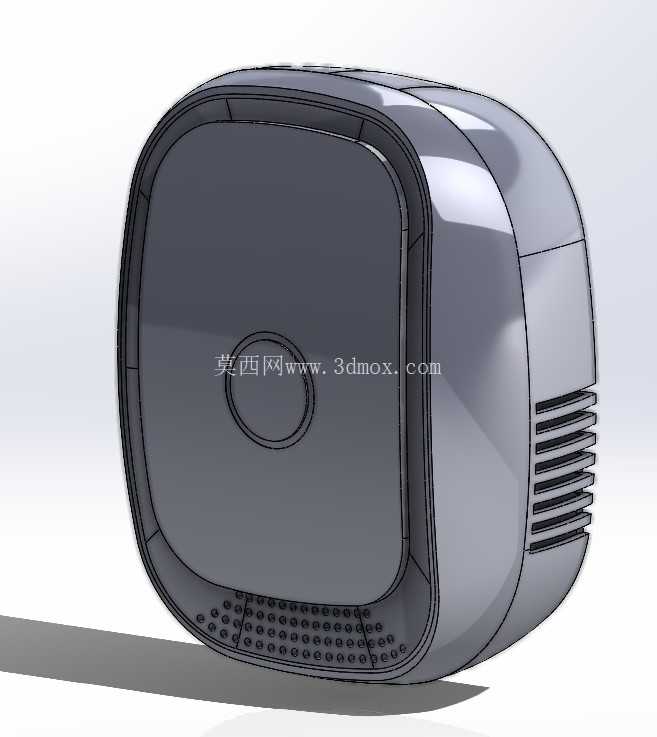

从建模实现的角度来看，壳体的分型面设置在侧面厚度的中线位置，前后壳通过周向布置的8个卡扣进行连接，不需要额外打螺丝，装配效率更高，卡扣的配合间隙控制在0.1mm，既可以保证装配后前后壳之间没有明显缝隙，又能方便后期检修时拆开壳体。进气孔的排布采用了参数化阵列方式，孔间距保持一致，整体视觉效果规整，同时孔位的边缘做了0.2mm的倒角处理，注塑生产时不会出现飞边、毛刺，不需要后续人工修边工序。测试按键与壳体上的按键孔之间预留了0.15mm的配合间隙，按键上下活动没有卡滞，同时缝隙宽度控制在0.2mm以内，不会出现灰尘大量进入壳体内部的问题。
