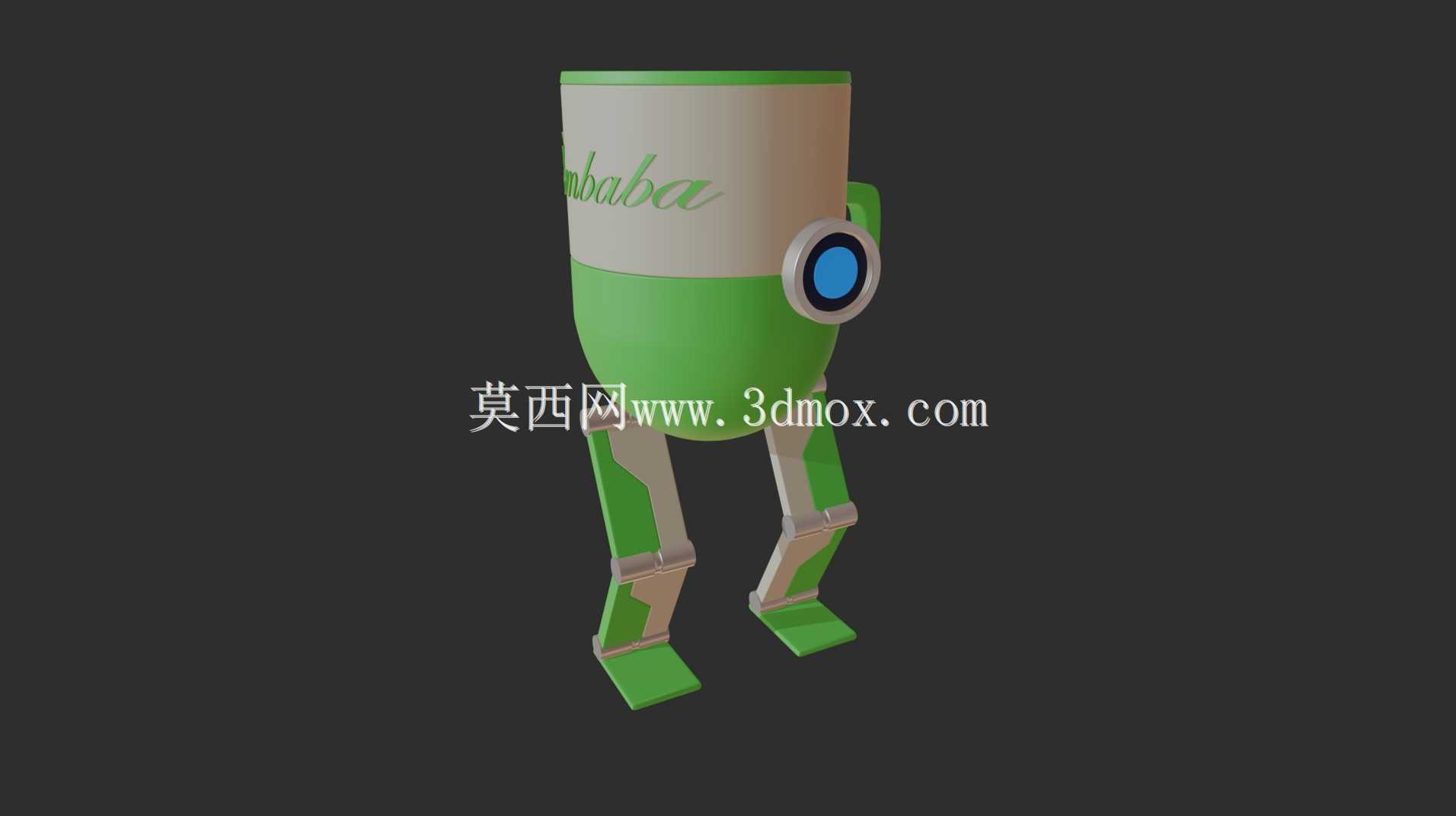

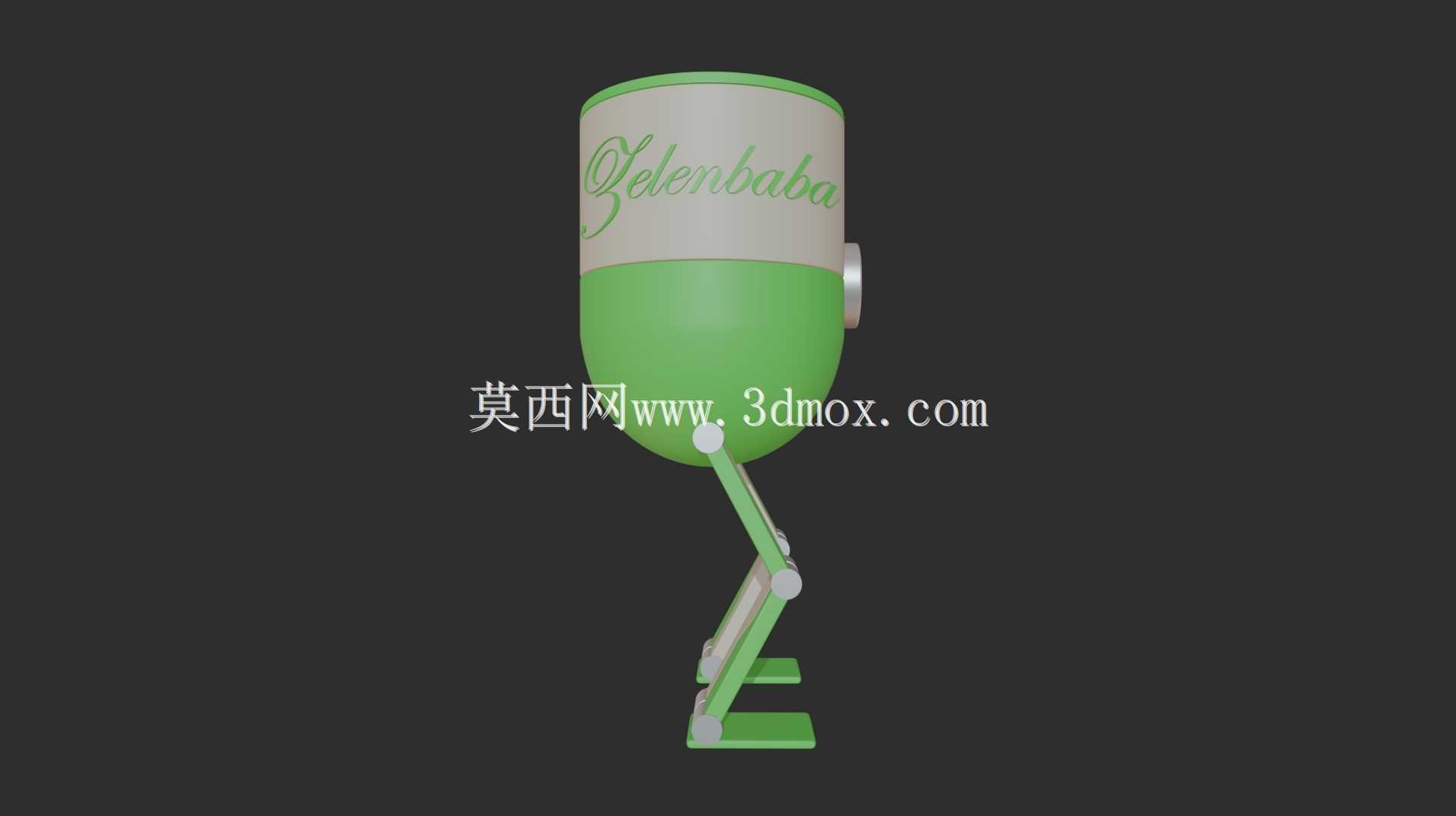

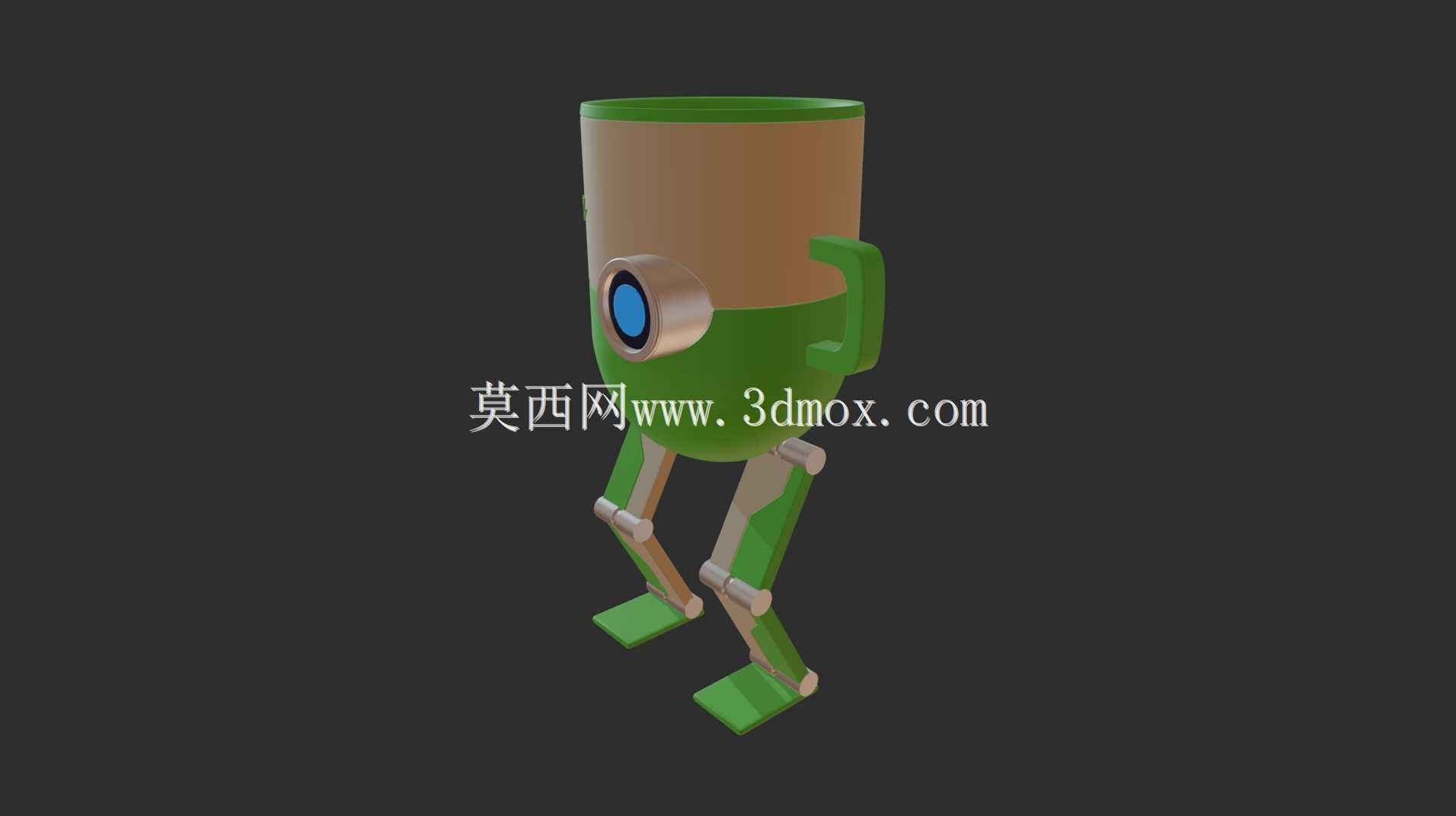

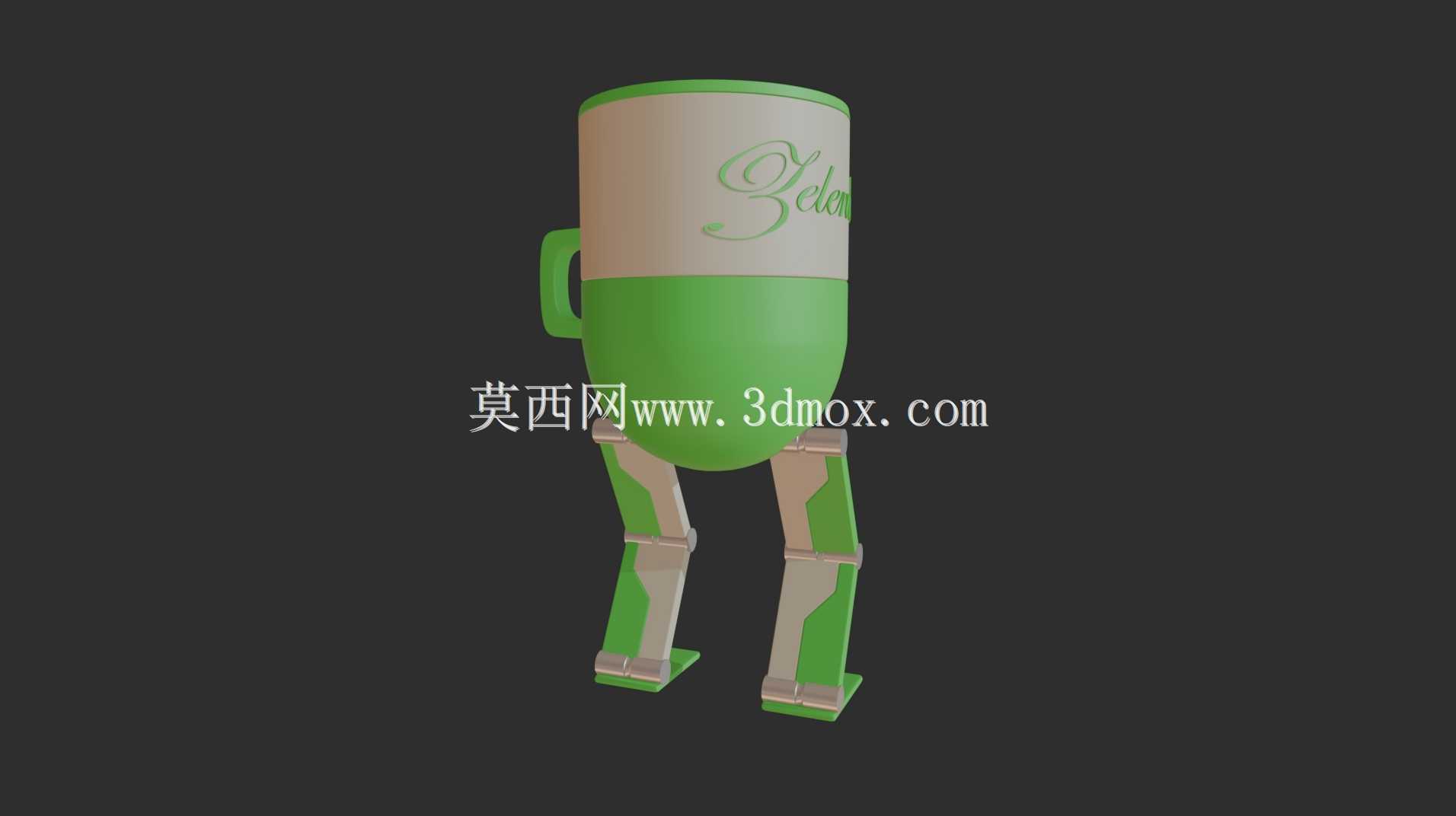

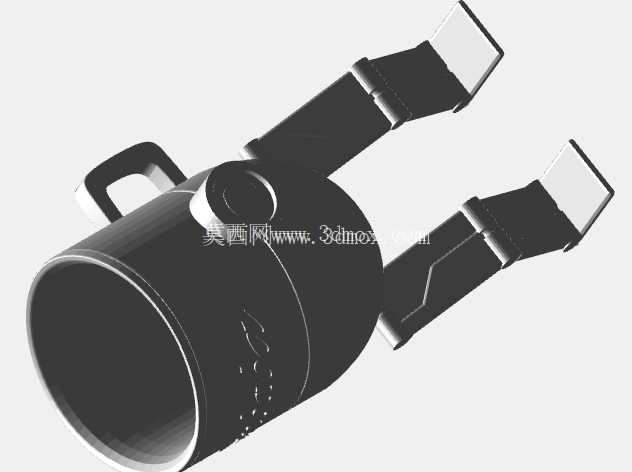

拟人化杯型机器人创意结构设计

　　这款拟人化杯型机器人的设计，最初的构思来源于赛事纪念周边与趣味桌面摆件的融合需求，在做结构方案的时候，首先要平衡杯体的容纳属性与机器人的运动结构边界，不能为了做拟人造型牺牲杯体本身的实用容积，也不能为了保留杯体空间让腿部支撑结构出现受力缺陷。先从支撑结构说起，双足腿部采用分段式铰接设计，每段腿部分配的转动角度都做了限位约束，避免站立状态下出现重心偏移倾倒的问题，腿部的绿色覆盖件与金属质感的铰接轴做了分层设计，外层覆盖件不承担支撑载荷，仅做造型修饰，核心受力件隐藏在覆盖件内部，采用等截面杆状结构，在保证支撑强度的前提下尽可能减少腿部整体重量，降低上半部分杯体的承重负担。

　　杯体部分做了上下分色的结构分区，上半段为直筒容纳区，内壁做了光滑过渡处理，没有多余的加强筋凸起，保证日常放置小物件或者作为装饰容器时的内壁平整度，下半段为结构衔接区，单眼造型的视觉模块嵌入在杯体侧方，模块外圈做了金属质感的包边处理，与杯体下半段的绿色主体形成材质区分，侧方的把手结构同时兼顾了提携功能与造型平衡，把手的弧度贴合成年人手指的握持曲线，握持时的受力点刚好落在杯体重心的正上方，提携过程中不会出现侧翻的问题。足部采用平板式支撑脚，支撑面做了微幅的外扩处理，接触地面的面积经过重心投影验算，整机在静止直立状态下的重心投影完全落在双足支撑面的形心范围内，即使受到轻微的侧向触碰，也能依靠支撑面的边界余量保持稳定，不会轻易倾倒。

　　在应用场景层面，这款结构既可以作为青少年机器人科普教育的展示案例，帮助初学者理解铰接结构、重心配平等基础机械原理，也可以作为3D打印的个性化定制摆件，通过调整不同部件的配色适配不同的使用场景，比如赛事活动的纪念周边、桌面科技感装饰、创意礼品结构原型等。做结构建模的时候，特意把所有的铰接配合间隙控制在0.2mm，这个间隙值既可以保证3D打印后各活动部件能顺畅转动，又不会因为间隙过大出现松动晃荡的问题，杯体与腿部的衔接位置做了嵌入式的连接卡扣，不需要额外的紧固件就可以实现上下部分的组装，拆分后杯体可以单独作为容器使用，组装后就是完整的拟人机器人造型。

　　视觉模块的单眼造型没有做复杂的活动结构，采用固定嵌入的设计，一方面减少活动部件带来的故障点，另一方面固定造型可以更好地保证整体外观的完整性，避免活动结构带来的外观缝隙问题。整体外形的高度控制在常规桌面摆件的适配尺寸范围内，不会占用过多的桌面空间，杯体的内径尺寸可以容纳常规尺寸的罐装饮品，也可以放置小型的文具、桌面工具等物件，兼顾装饰性与实用性。在做结构受力分析的时候，针对腿部的铰接位置做了载荷验算，当杯体内放置额定重量的物件时，铰接位置的弯曲应力远低于常用3D打印耗材的许用应力值，即使采用PLA材质打印，也能满足日常使用的强度需求，不需要额外做结构加强。腿部的各段长度比例经过多次调整，既保证拟人造型的视觉协调性，又避免腿段过长导致的重心上移问题，每一段腿节的长度比例接近人体下肢的比例关系，视觉上不会出现比例失调的违和感。杯口位置做了卷边式的结构处理，一方面提升杯口的结构强度，避免轻微磕碰出现卷边变形，另一方面卷边的弧度也能提升握持杯口时的触感，不会出现锐边划手的问题。侧方把手的连接位置做了局部加厚处理，提携时把手与杯体连接位置的应力集中系数控制在合理范围内，长期使用不会出现连接处断裂的问题。
