麦克纳姆轮自主消防灭火机器人结构设计

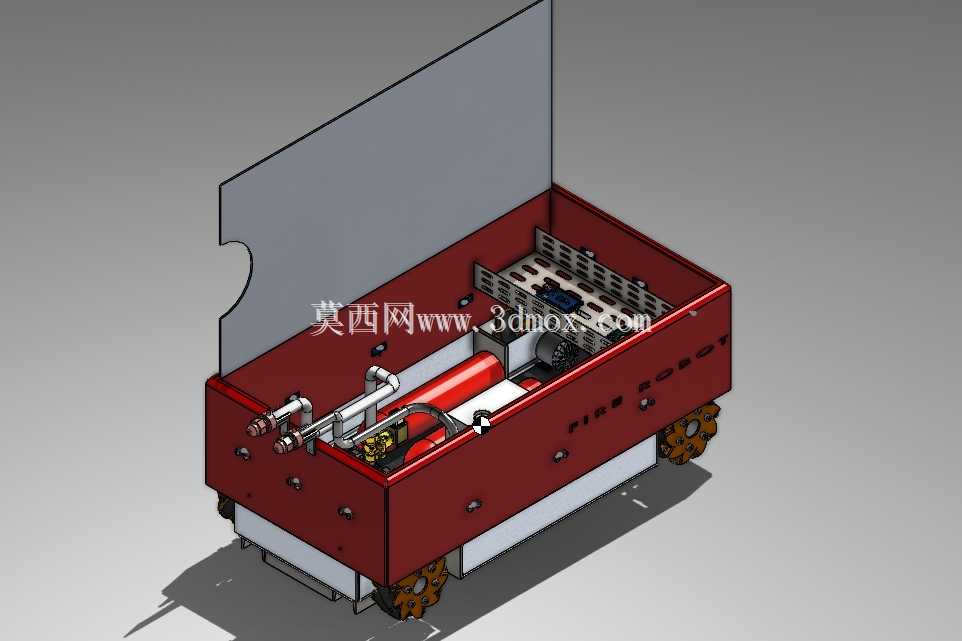

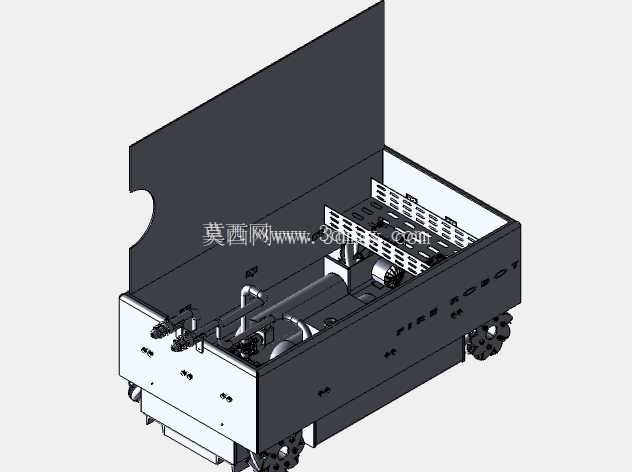

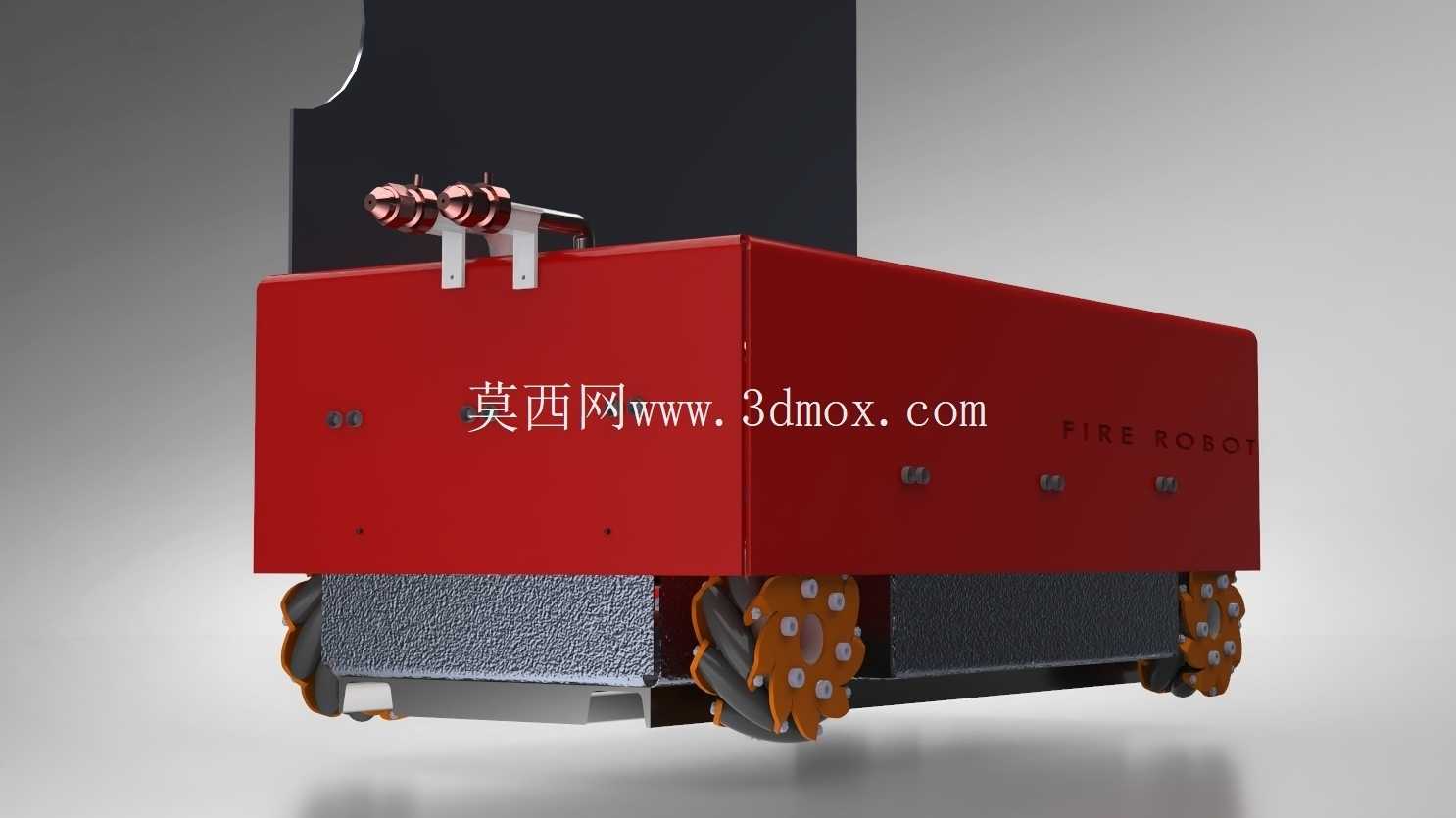

　　这款移动消防作业装备的设计初衷，是解决狭小受限空间内的初期火灾扑救难题，尤其适配仓储货架间隙、电缆隧道、精密设备机房等大型消防车辆无法驶入的场景，可在人员进入前完成火情探测与初期压制，降低消防人员进入高温有毒环境的作业风险。整机采用箱式承载结构布局，核心行走单元选用麦克纳姆轮作为行走执行件，区别于传统差速轮系，该轮系可通过四个轮子的转速与转向差速组合，实现平面内全向移动，包括零半径转弯、横向平移、斜向行进等动作，在狭窄通道内无需预留大尺寸转弯半径，可灵活避让通道内的堆放物与管线，适配复杂排布的作业空间。

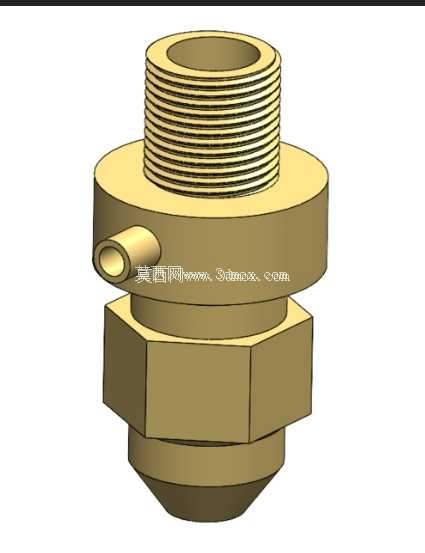

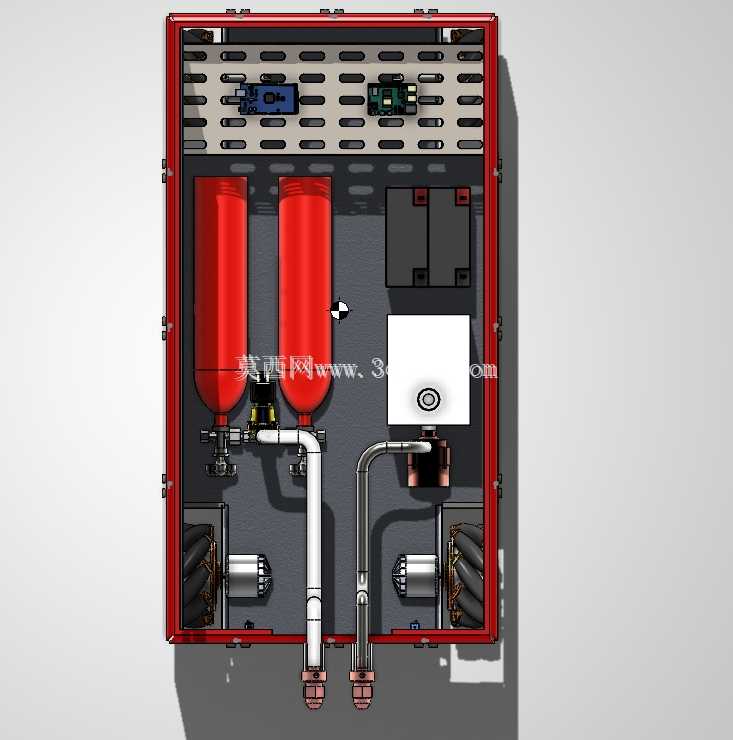

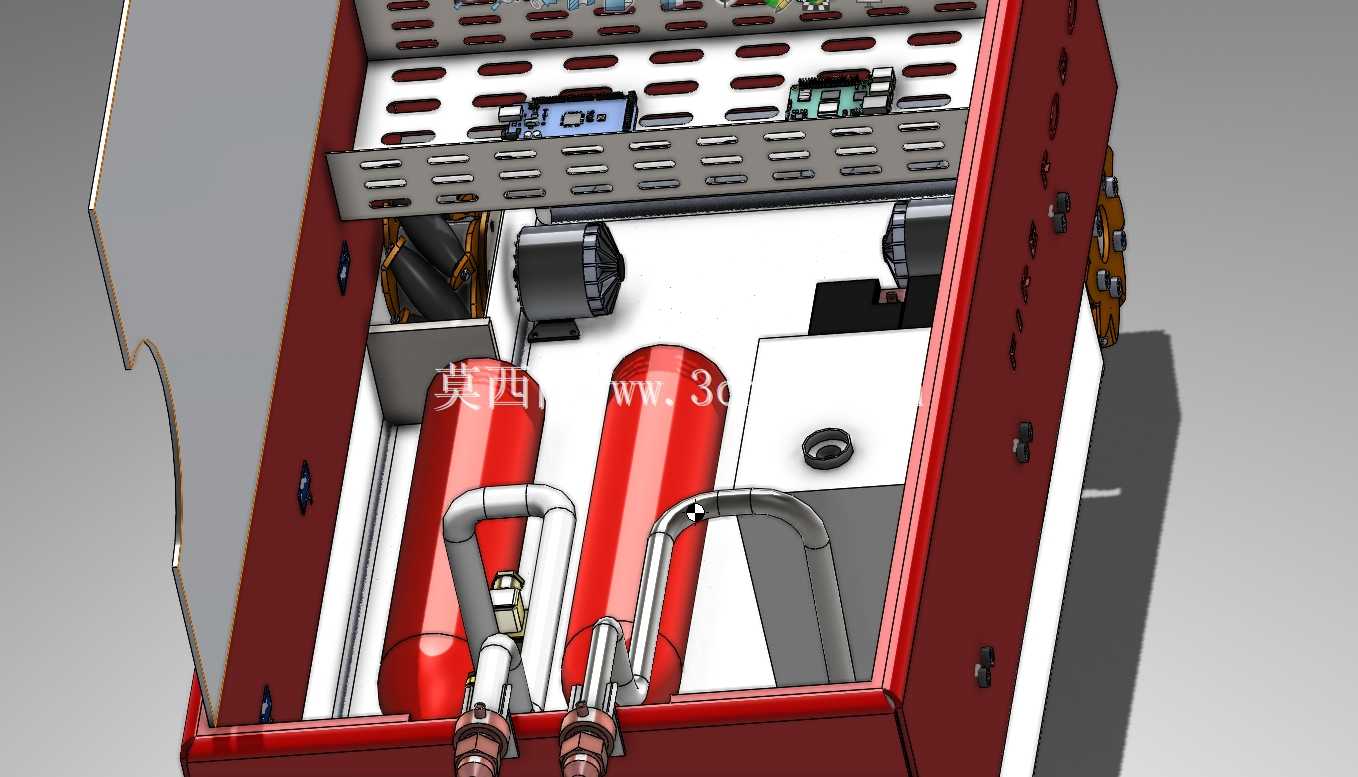

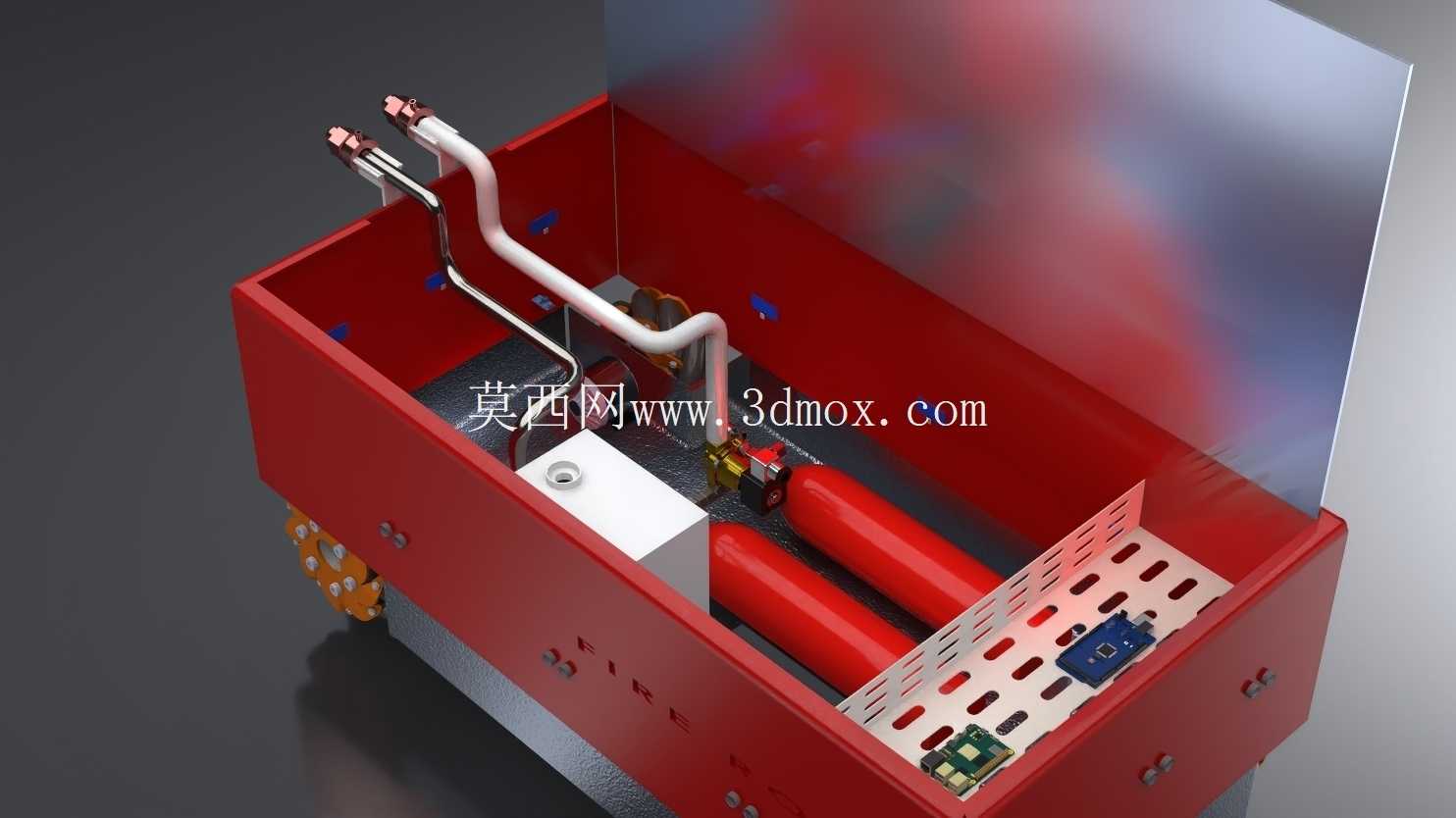

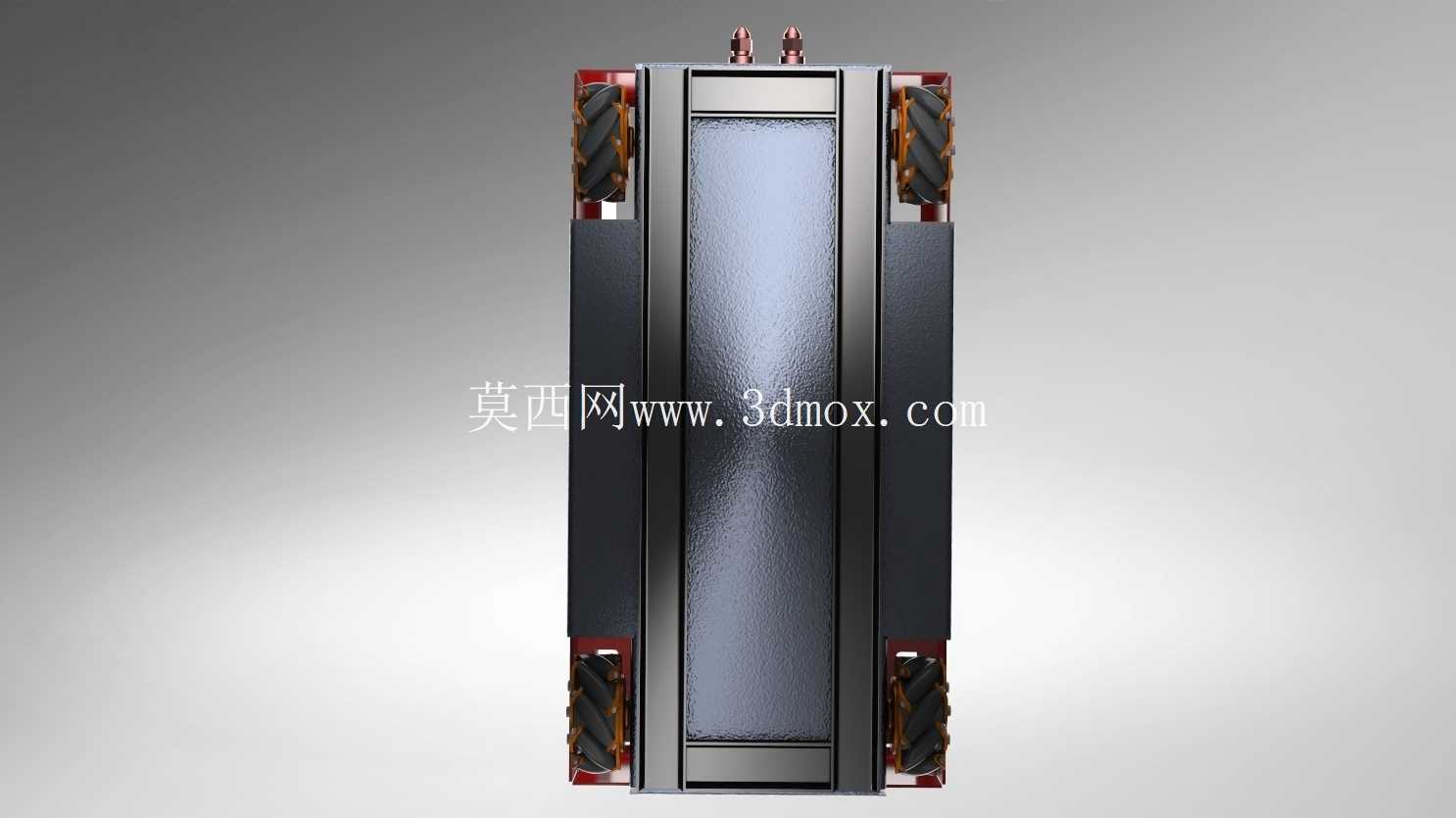

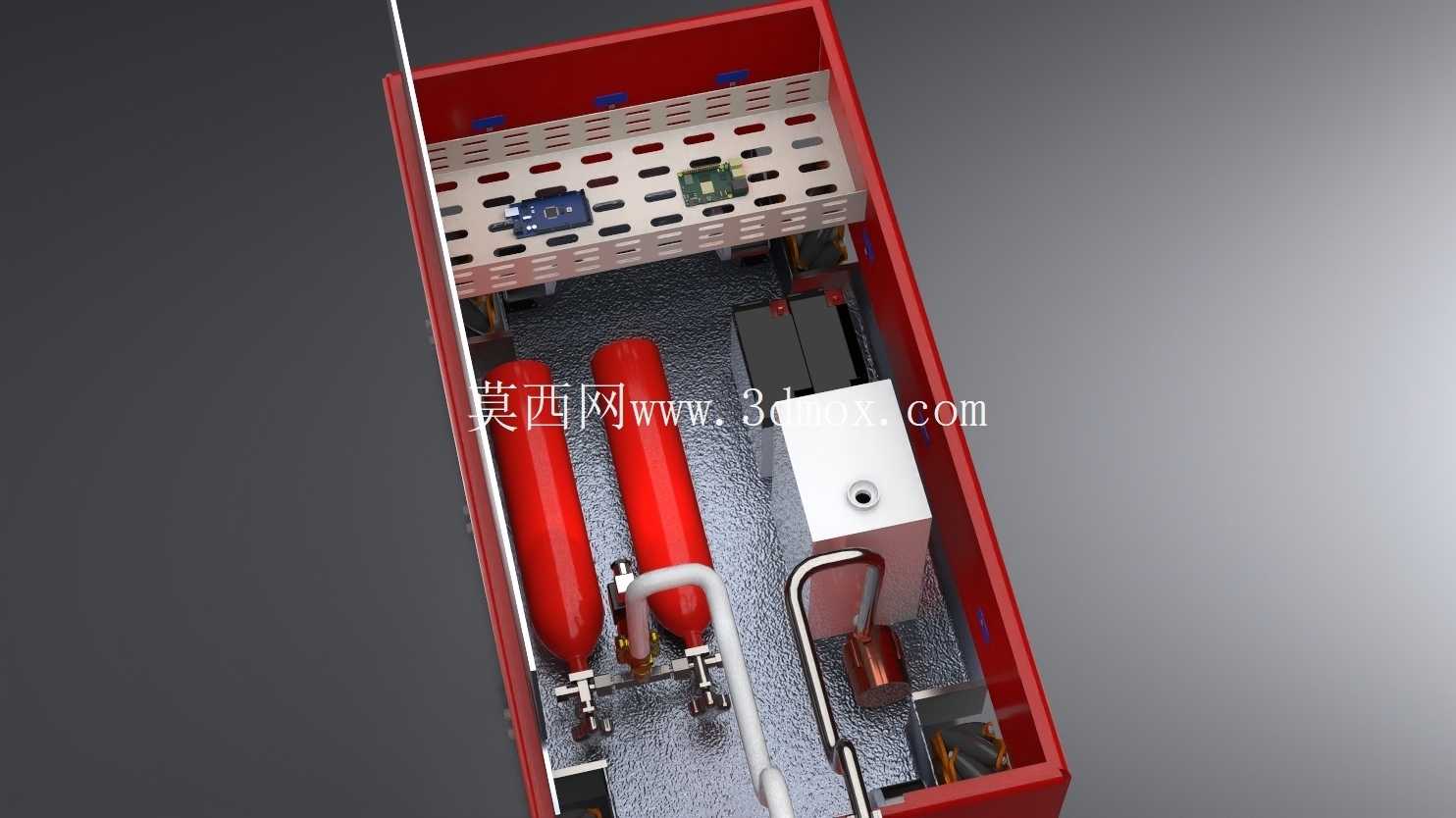

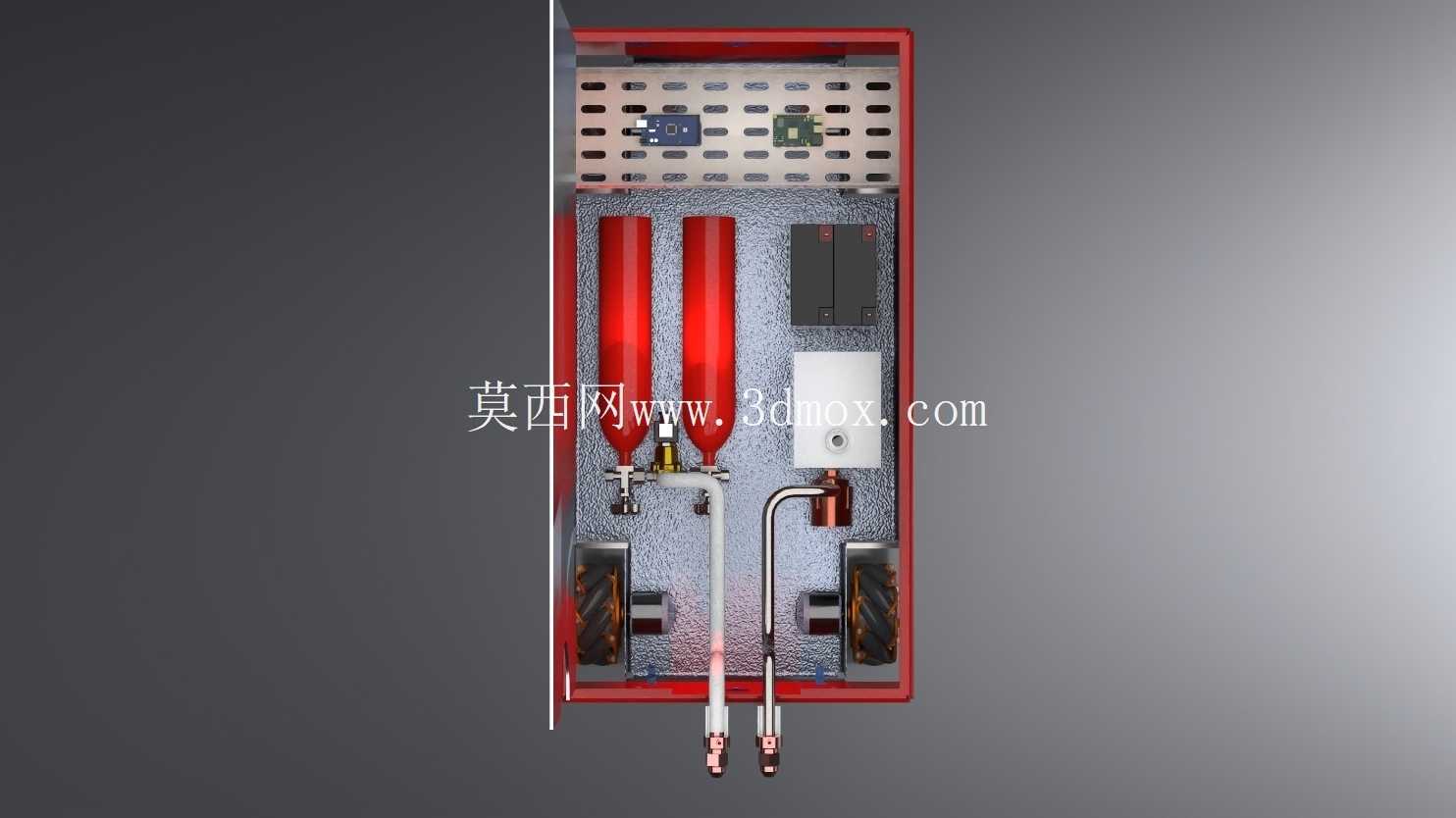

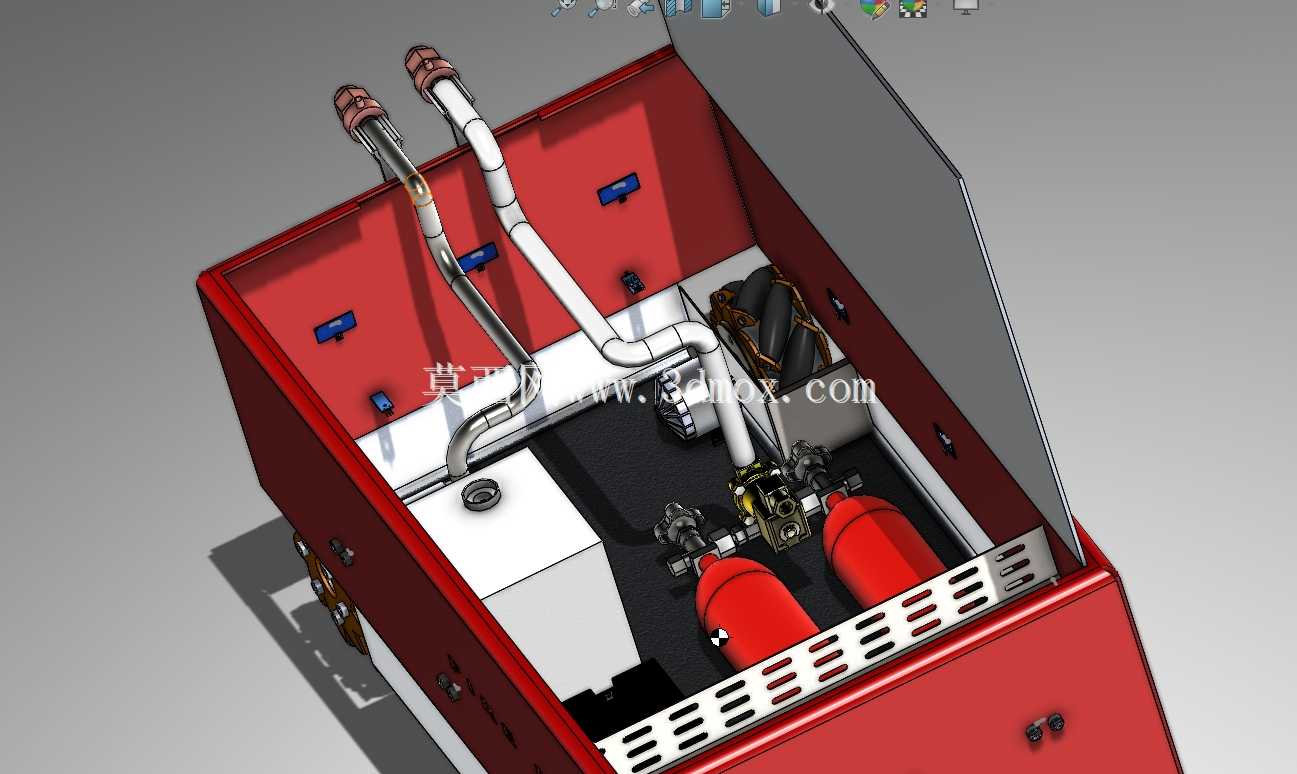

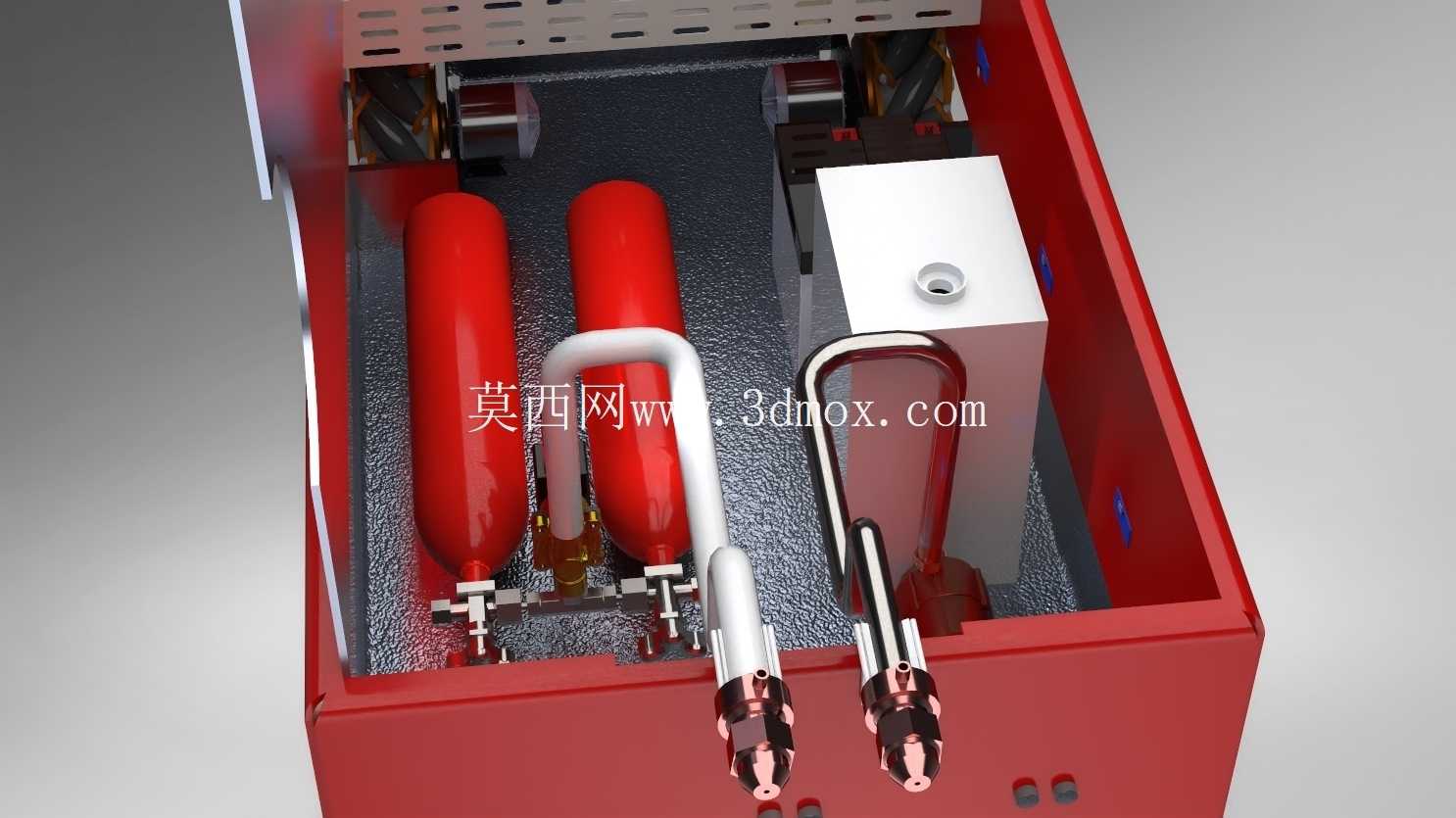

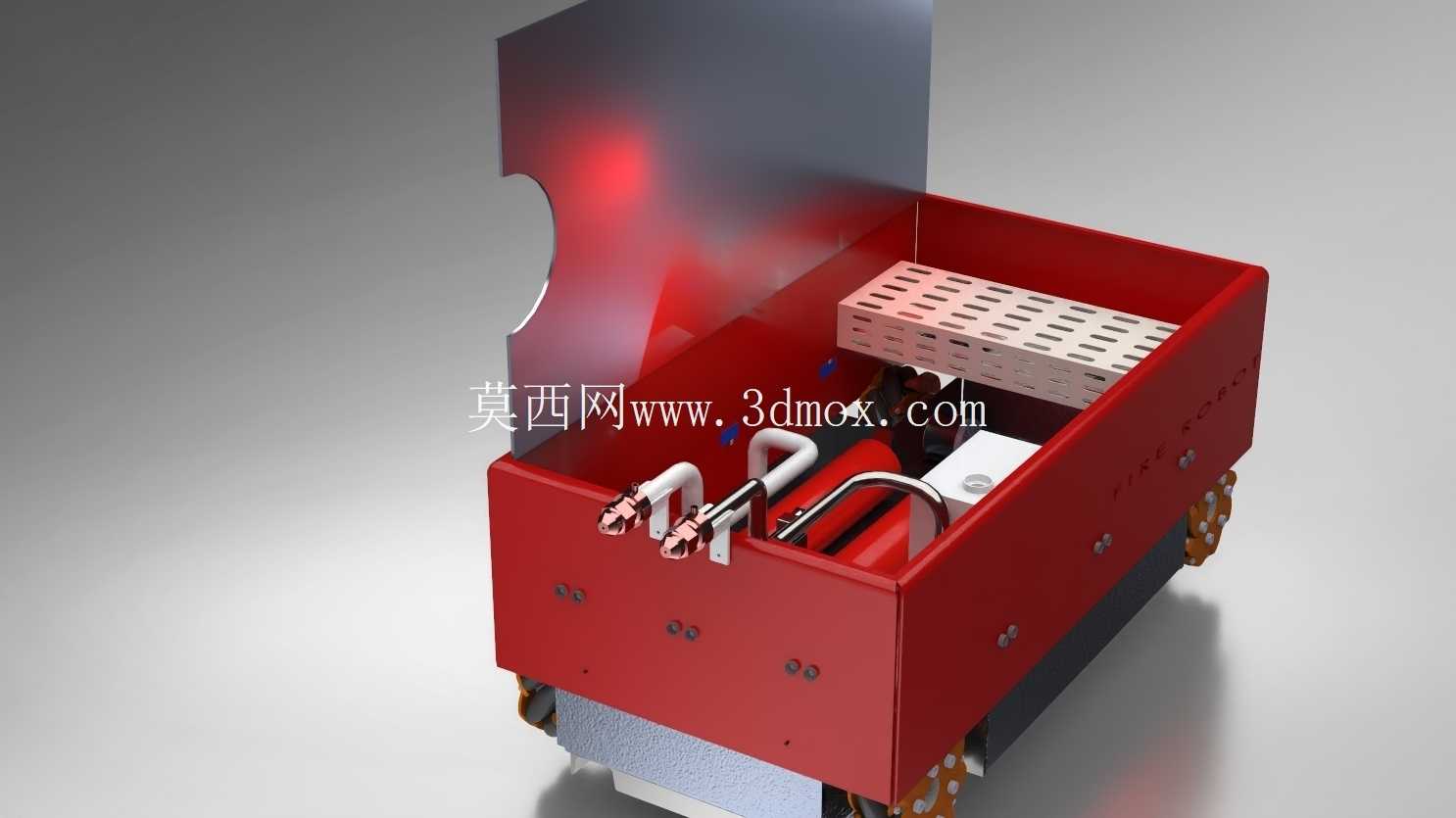

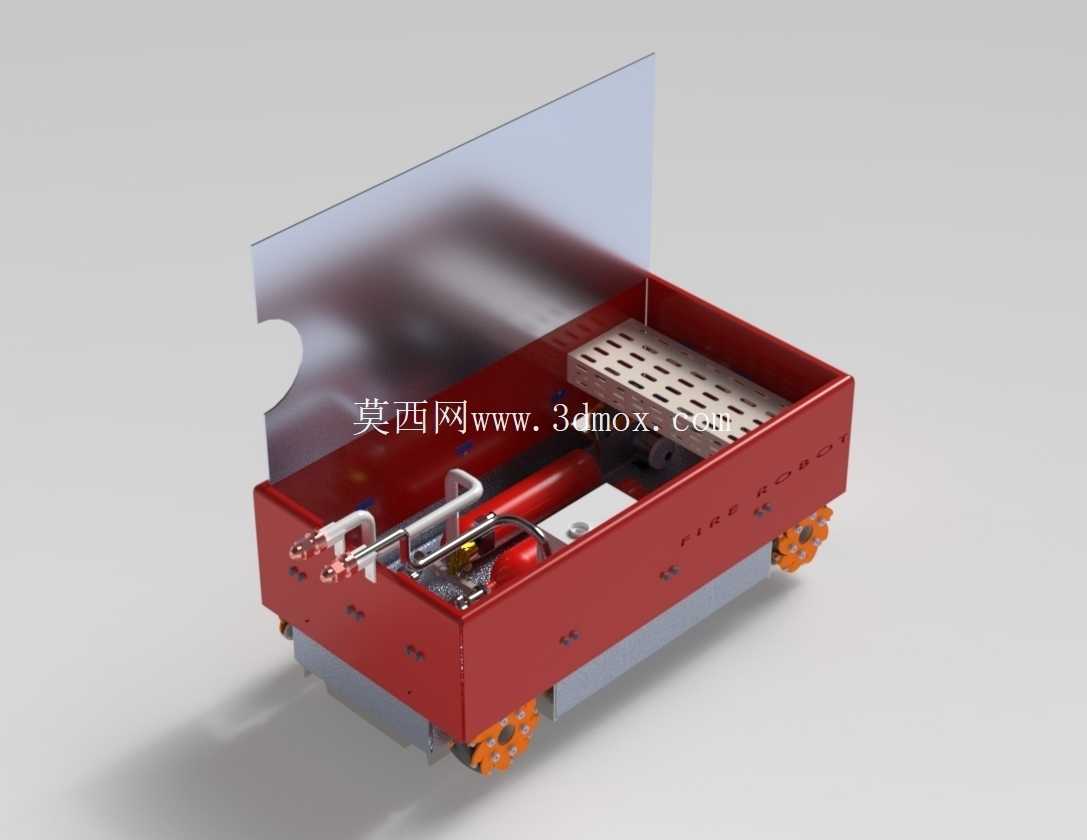

　　行走底盘上方集成了整套灭火介质存储与输送系统，两个承压储气瓶作为灭火介质存储单元，固定安装在底盘中部的安装位上，瓶体通过抱箍与底盘框架刚性连接，避免行进过程中出现晃动移位；储气瓶出口通过金属管路连接至控制阀组，阀组集成了压力调节、通断控制功能，可根据火情大小调节介质输出压力，管路末端连接两个可调控角度的喷水喷嘴，喷嘴通过铰接支座固定在箱体前端，可在一定范围内调整喷射角度，覆盖不同高度的起火点。设备搭载的探测单元可实时采集环境温度、烟雾浓度参数，当检测到参数达到火情阈值时，可自主规划行进路径靠近起火点，启动供水泵与控制阀组，通过喷嘴喷射灭火介质完成扑救，无需人员近距离操作。从结构设计层面来看，整机框架采用钣金折弯焊接成型，箱体侧壁预留了散热格栅与管线过孔，内部元器件按照功能分区排布：左侧区域为储气瓶安装位，预留了瓶体更换的操作空间，可快速完成介质补给；右侧区域为控制单元与供电模块安装仓，做了密封隔层处理，避免灭火介质渗漏造成电路短路；底盘下方的麦克纳姆轮安装座采用可调式结构，可通过调整安装座的高度补偿地面不平整带来的轮体接地不实问题，保证全向移动的稳定性。

　　整机的外形尺寸控制在紧凑区间内，宽度适配常规0.8米宽的人行通道，高度低于1米，可顺利进入设备夹层、货架底层等低矮空间；安装边界方面，底盘最低点距离地面预留了足够的通过间隙，可跨越不超过50mm的地面凸起与线缆槽，轮系外侧未超出箱体轮廓，避免在狭窄通道内剐蹭两侧物体。管路系统的设计采用硬管与软管结合的排布方式，固定段采用金属硬管保证承压能力，活动段采用耐高压软管连接，避免喷嘴角度调整时出现管路弯折堵流；所有管路接头均采用密封锥面连接，可承受灭火介质输出时的脉冲压力，不会出现渗漏问题。

　　供水系统集成了小型增压水泵，可在储气瓶压力不足时自动启动增压，保证喷嘴出口的介质喷射压力满足灭火距离要求，水泵进水端设置了过滤装置，避免管路内的杂质堵塞喷嘴孔。整机的配重经过合理分配，储气瓶等重型部件尽量靠近底盘中心位置，降低整机重心，避免全向移动尤其是急停、斜向行进时出现侧翻风险；箱体顶部预留了吊装接口，可通过吊装设备将整机快速投放至作业区域，也可搭载在小型巡检车辆上完成长距离转运。在实际作业场景中，该设备可作为固定场所的常备消防装备，24小时处于待机值守状态，也可作为消防队伍的前出侦察装备，在火灾发生初期率先进入现场探明火情并压制火势，为后续人员进场作业创造安全条件。
