工业机器人干式龙门架执行端结构

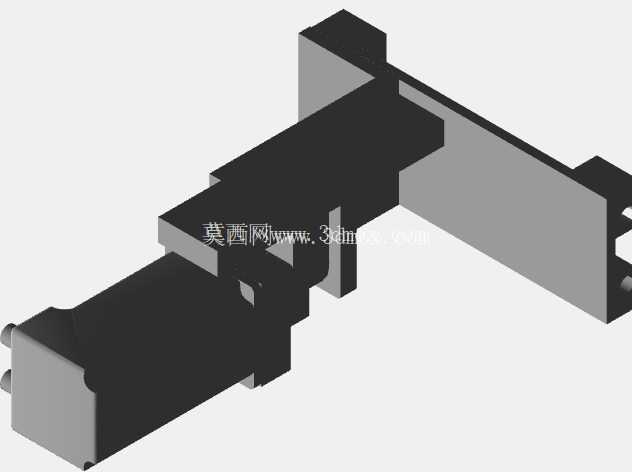

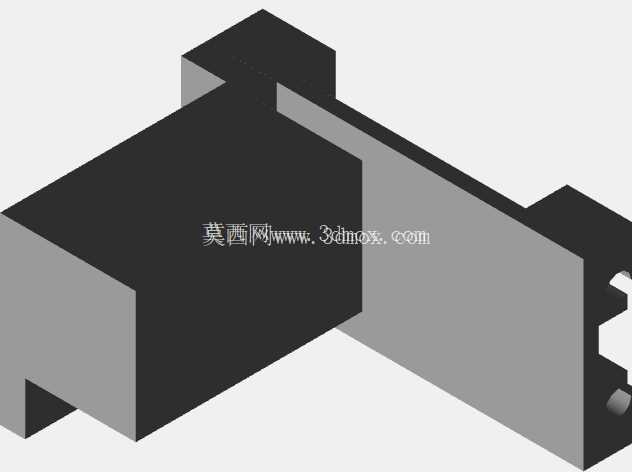

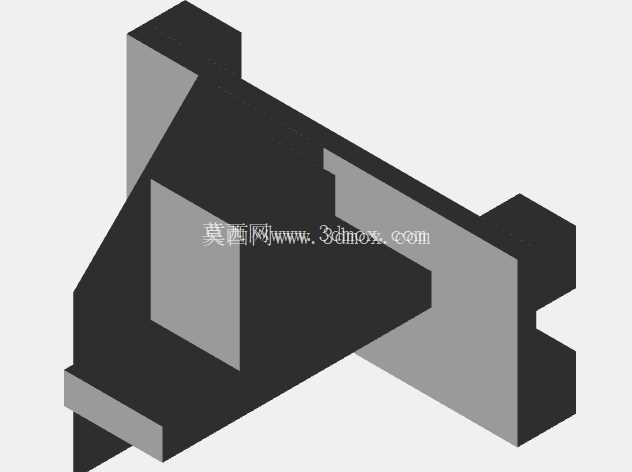

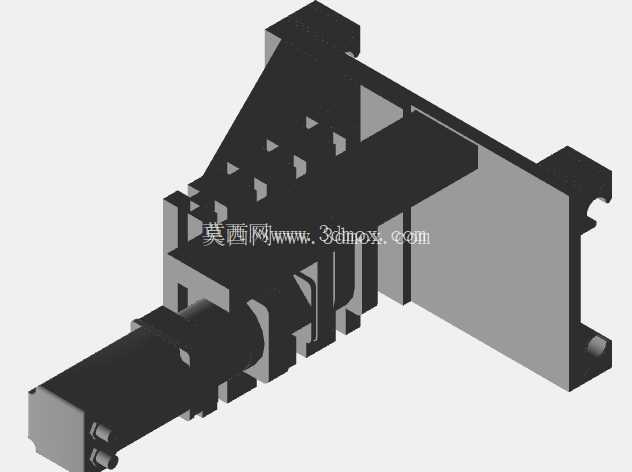

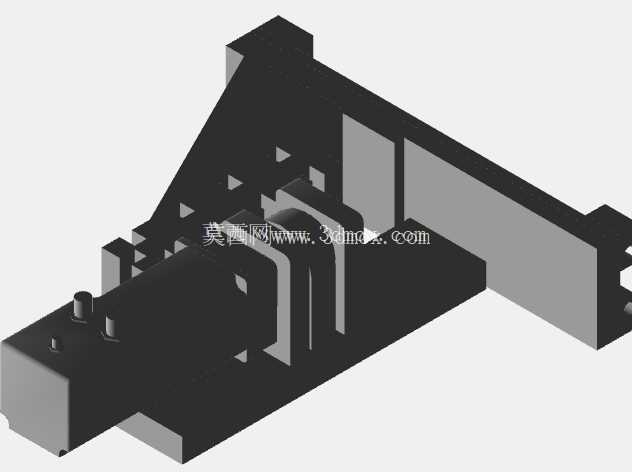

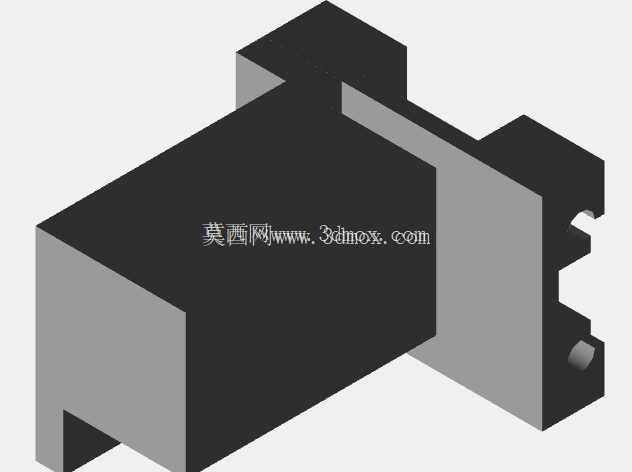

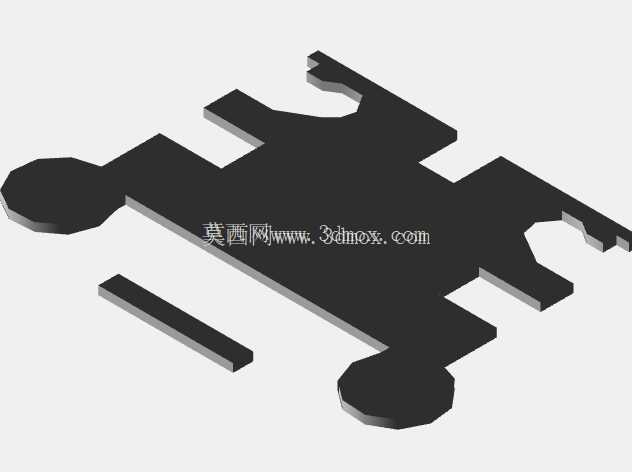

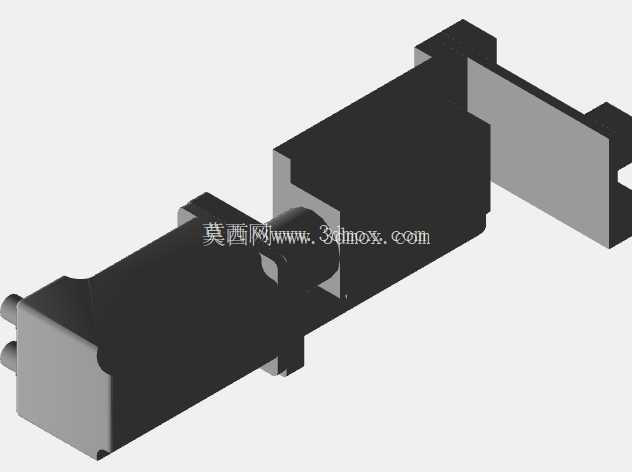

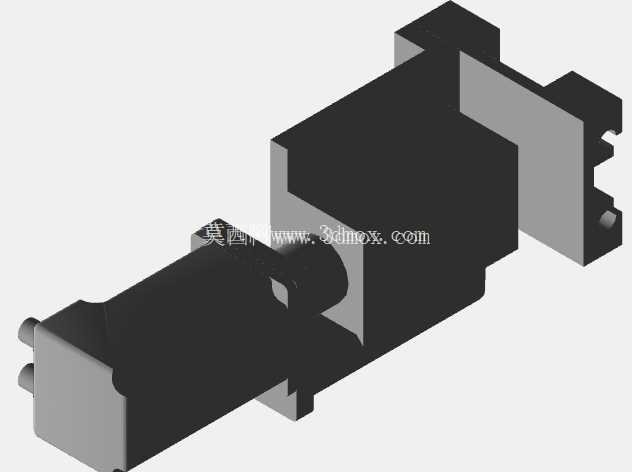

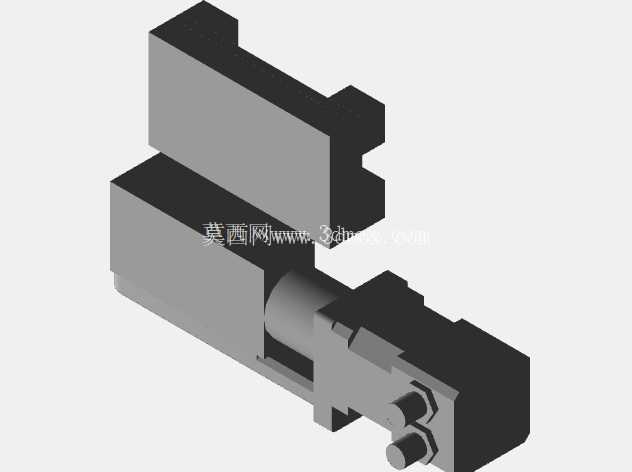

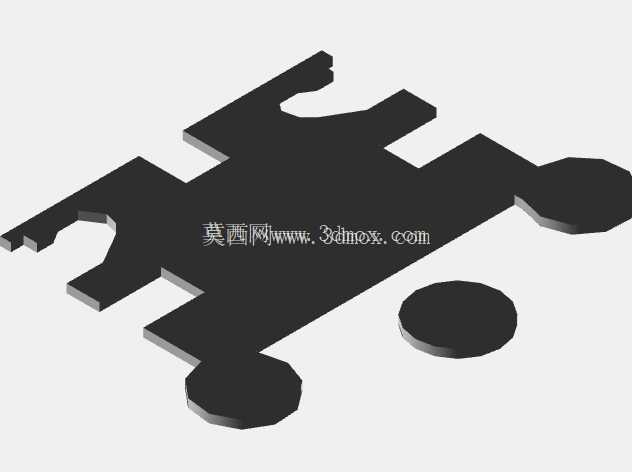

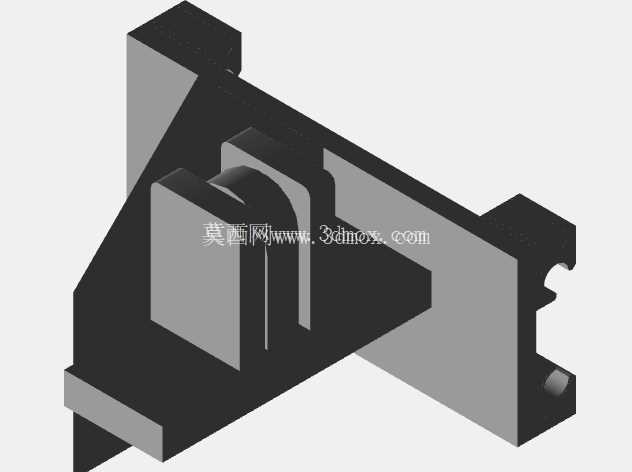

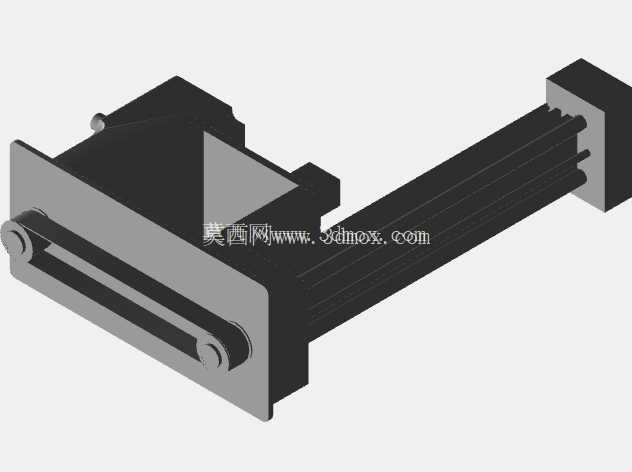

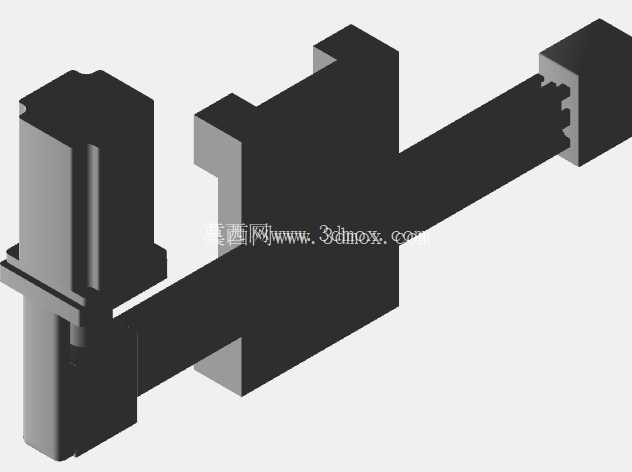

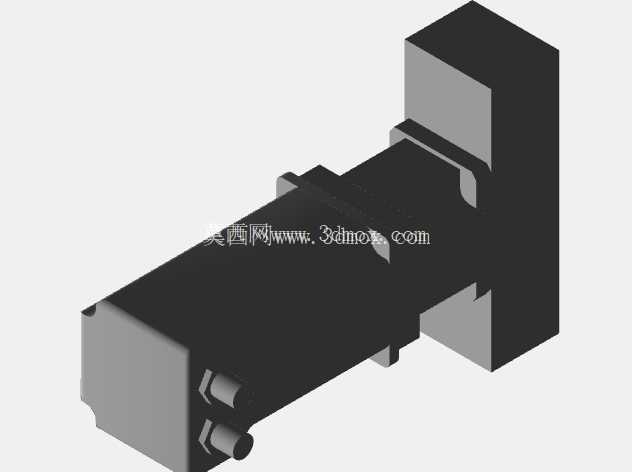

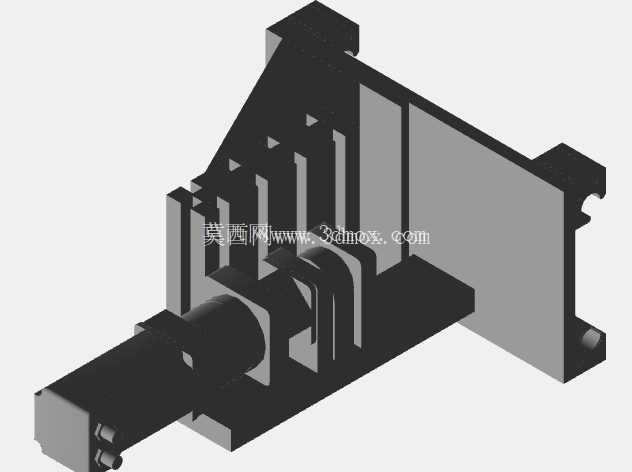

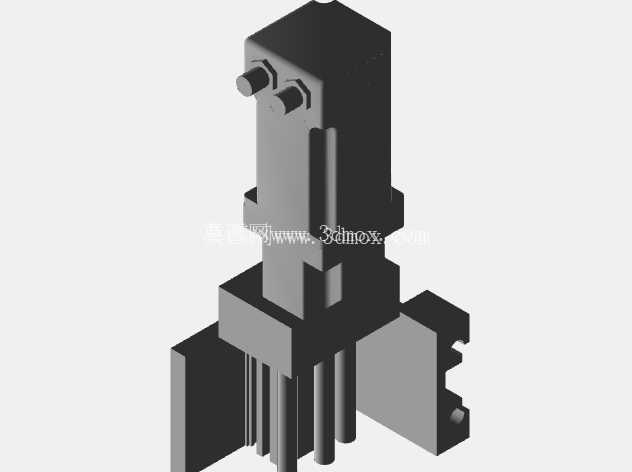

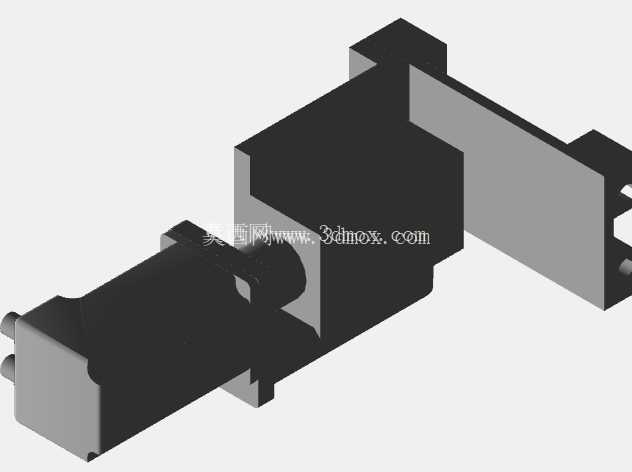

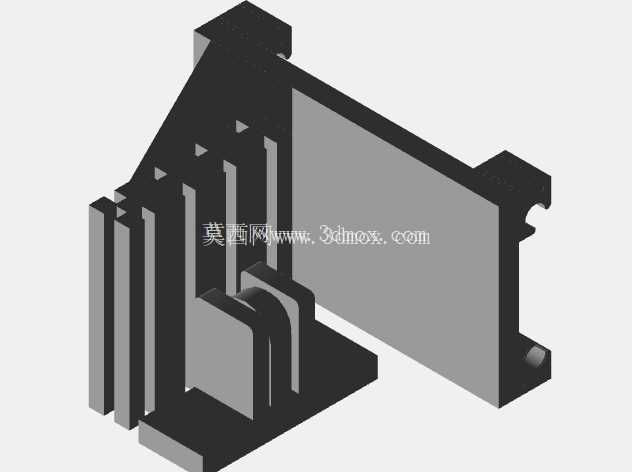

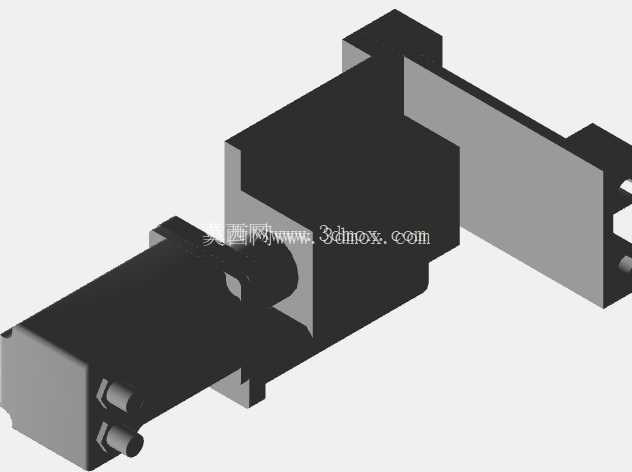

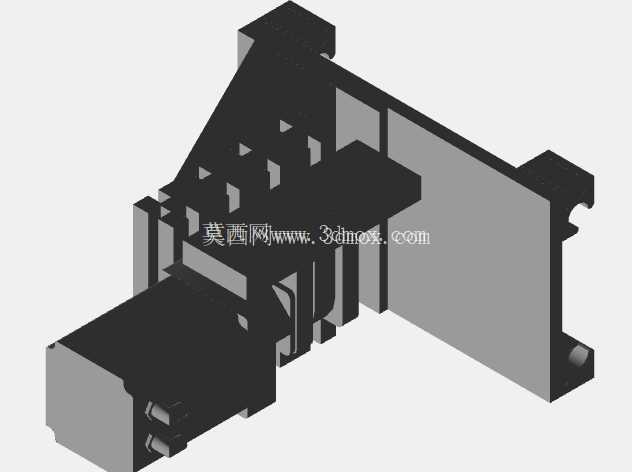

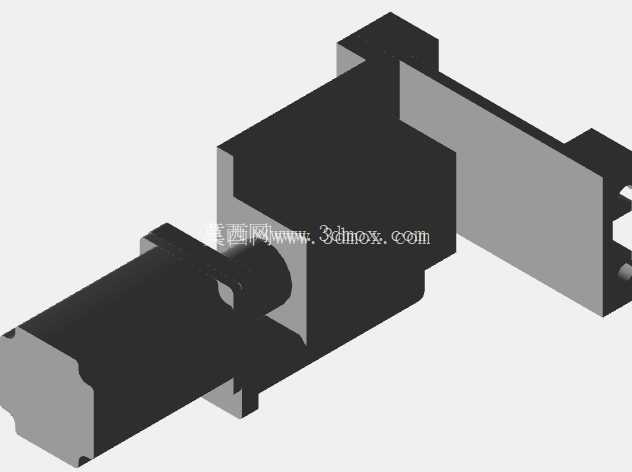

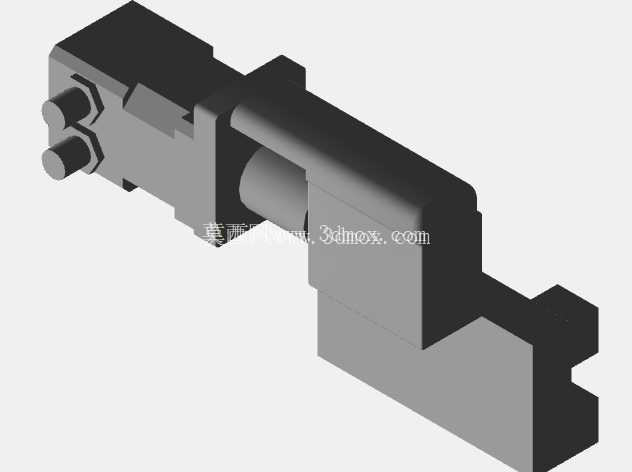

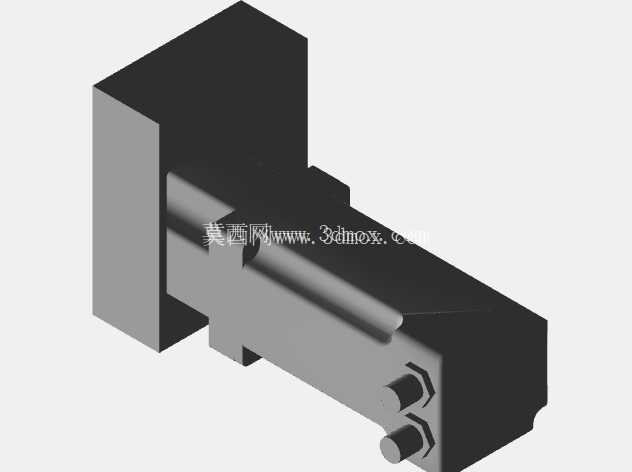

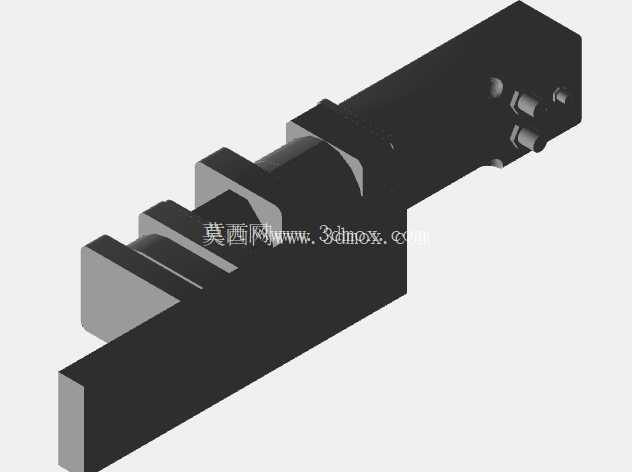

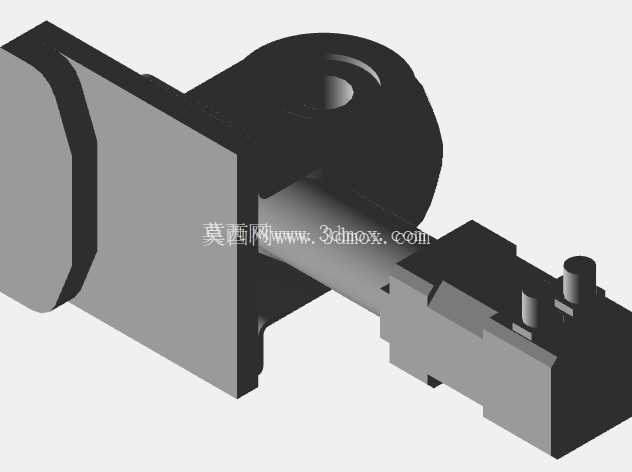

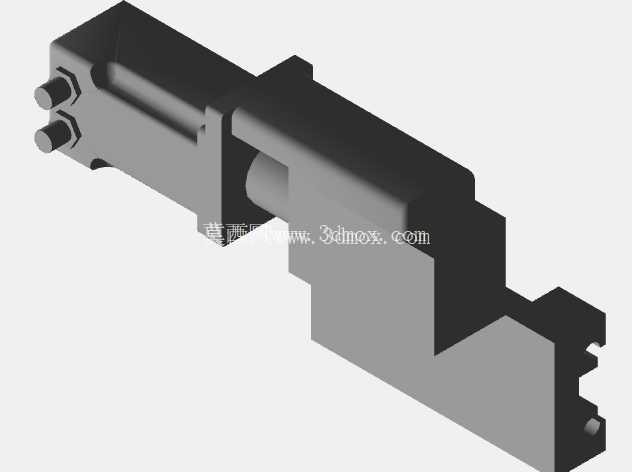

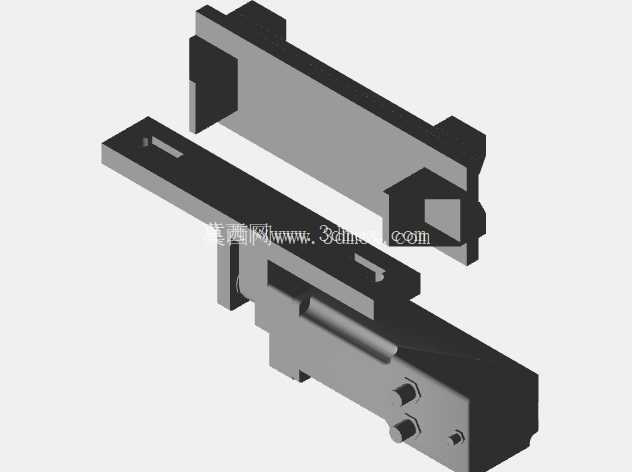

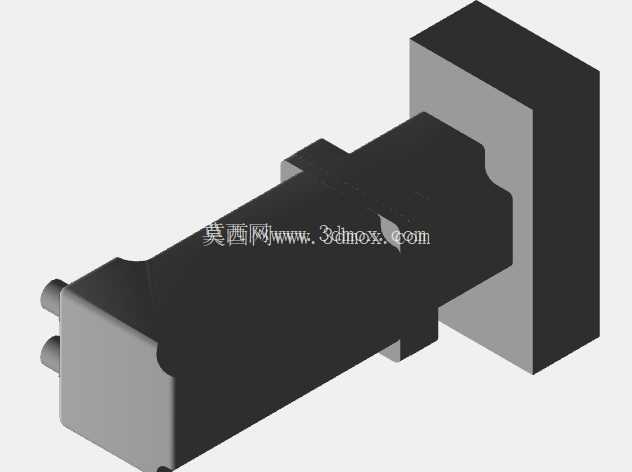

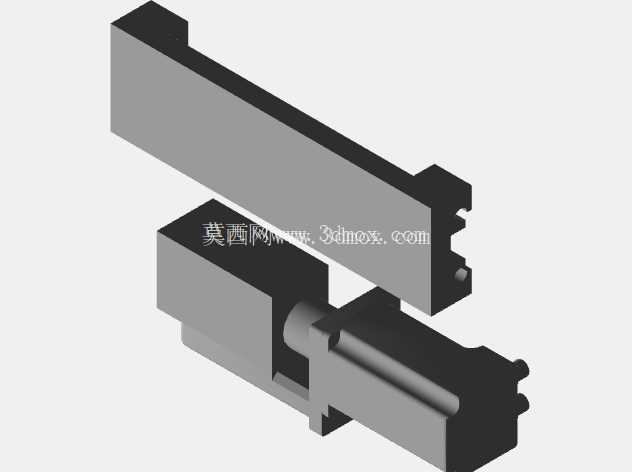

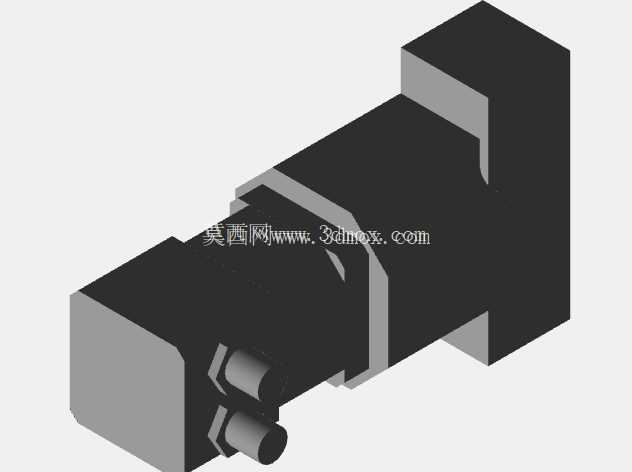

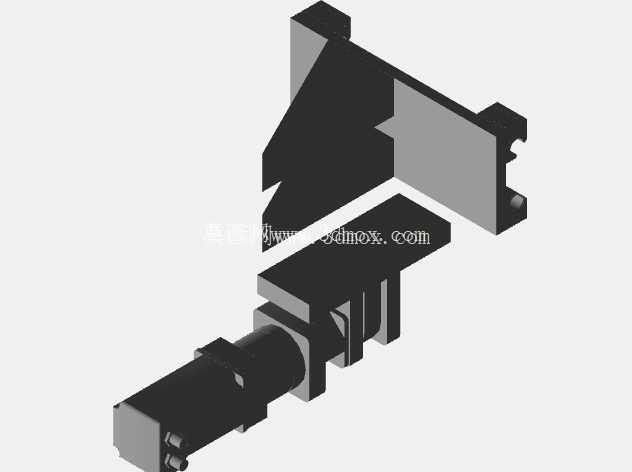

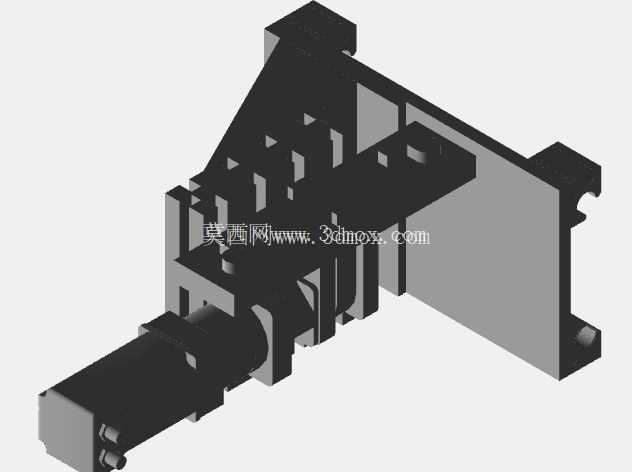

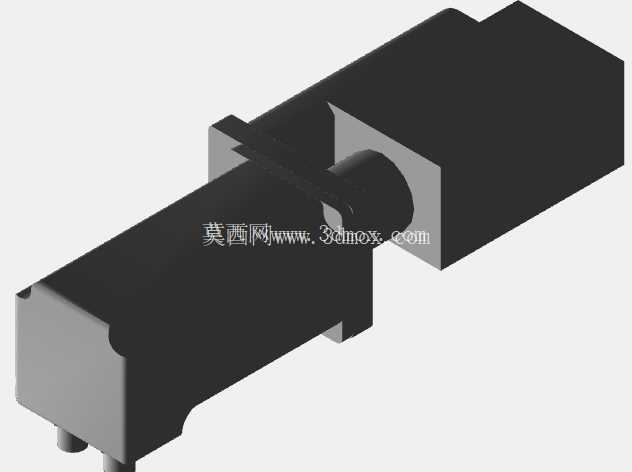

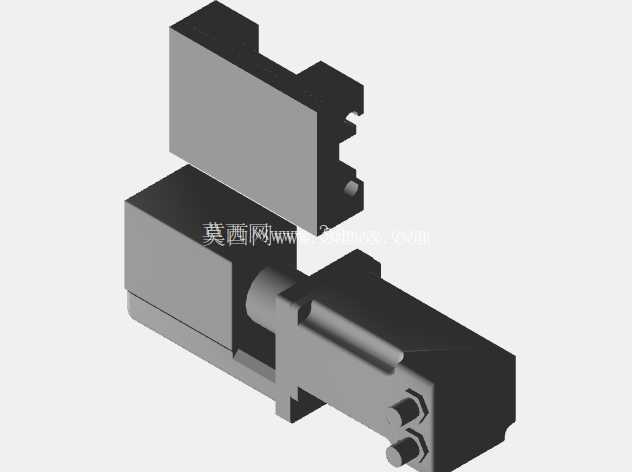

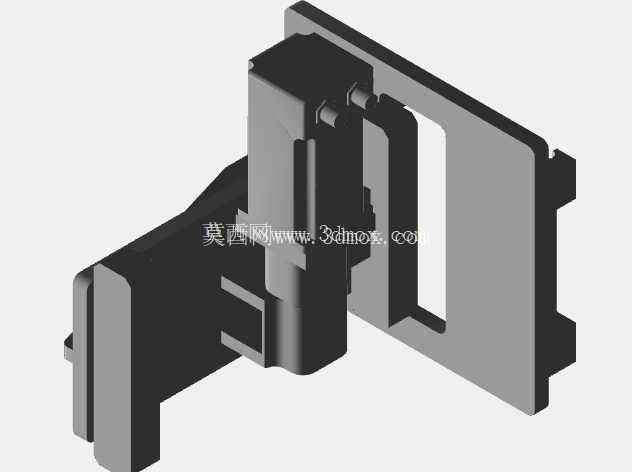

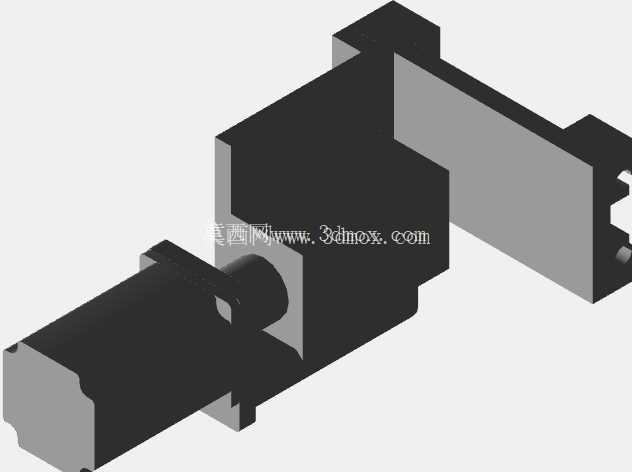

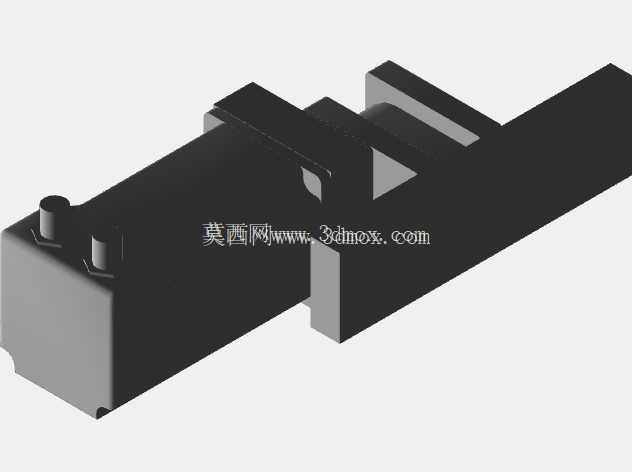

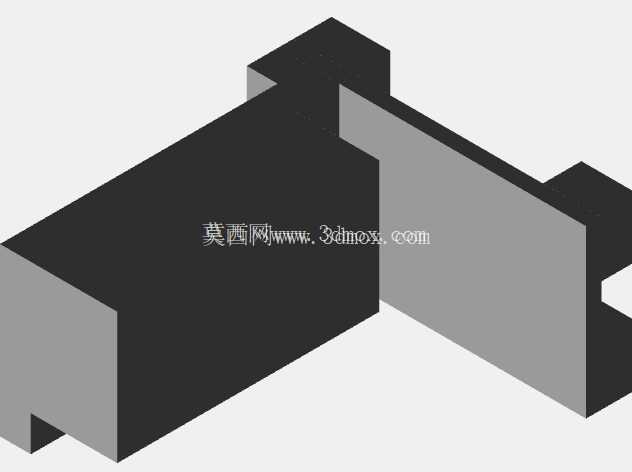

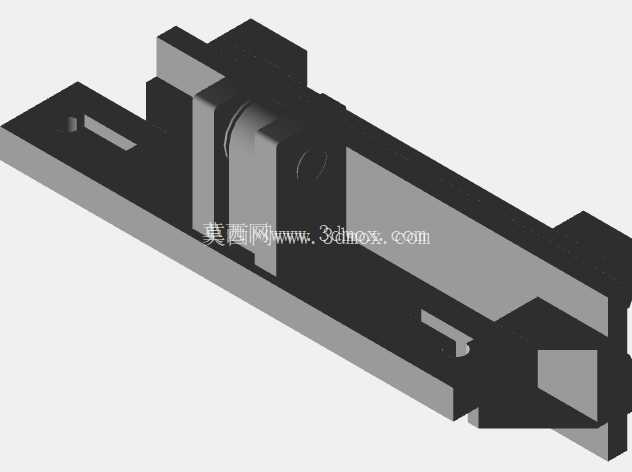

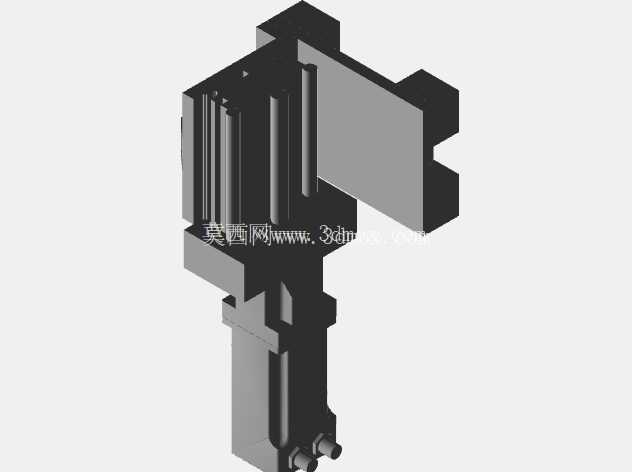

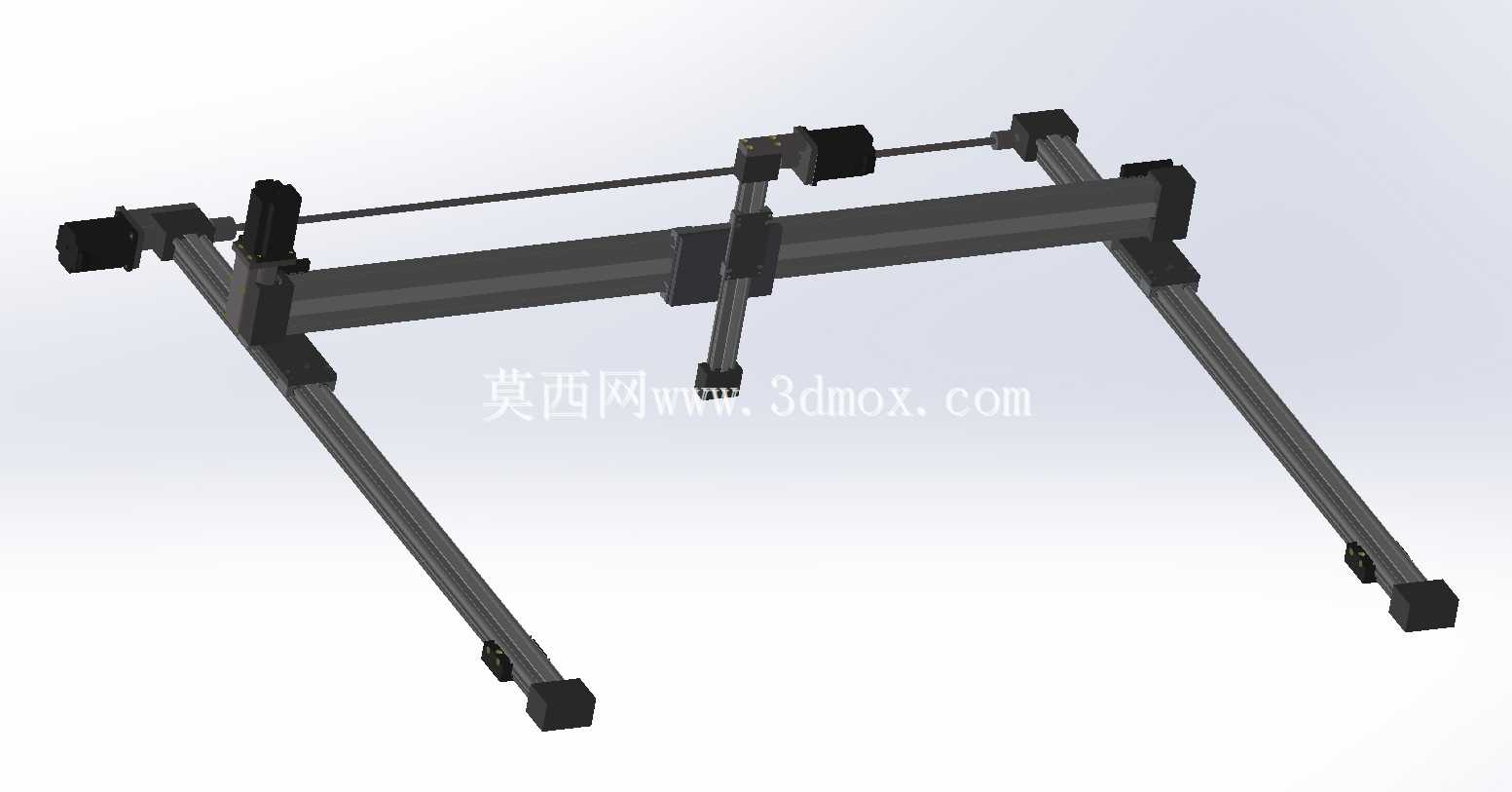

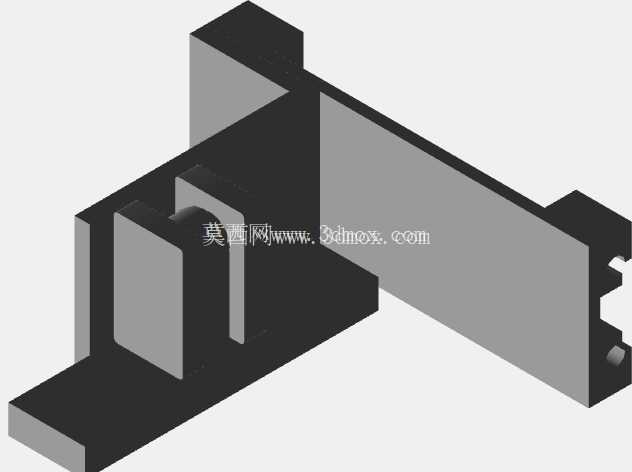

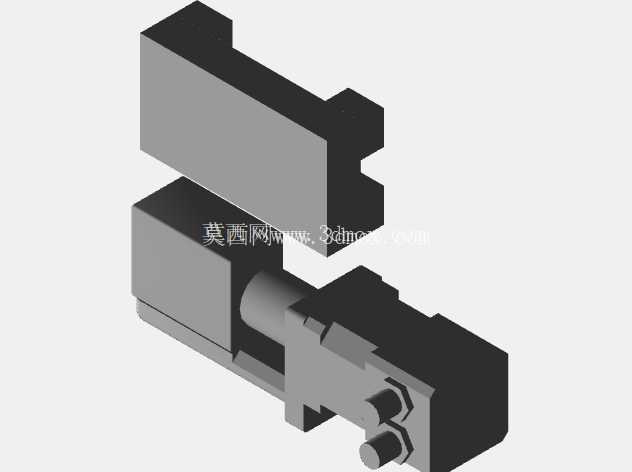

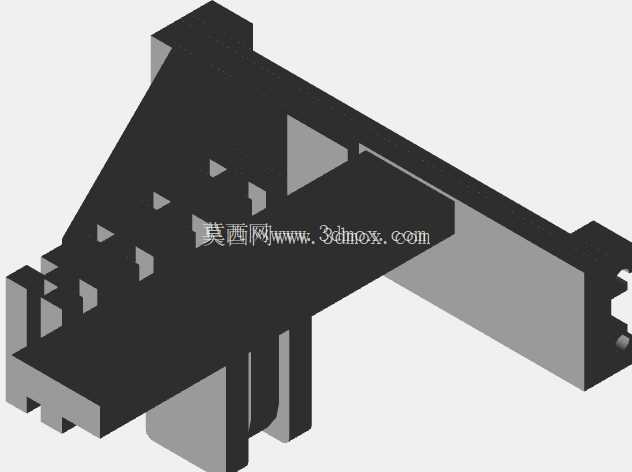

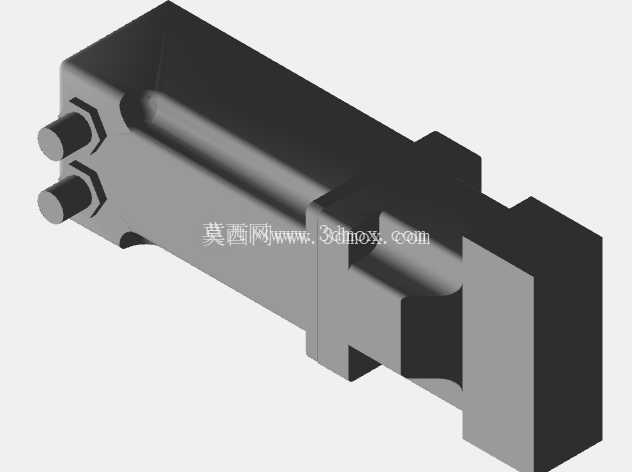

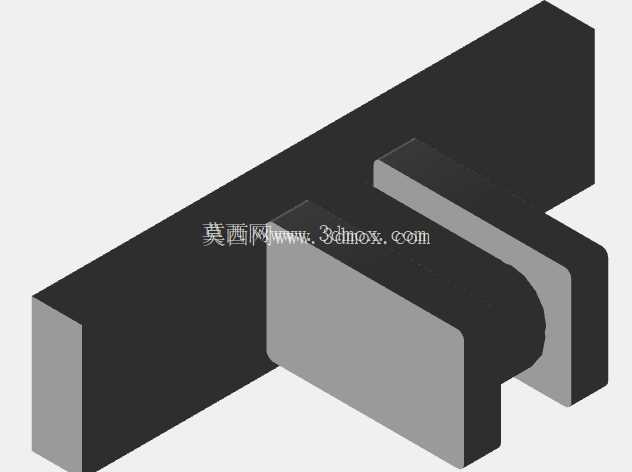

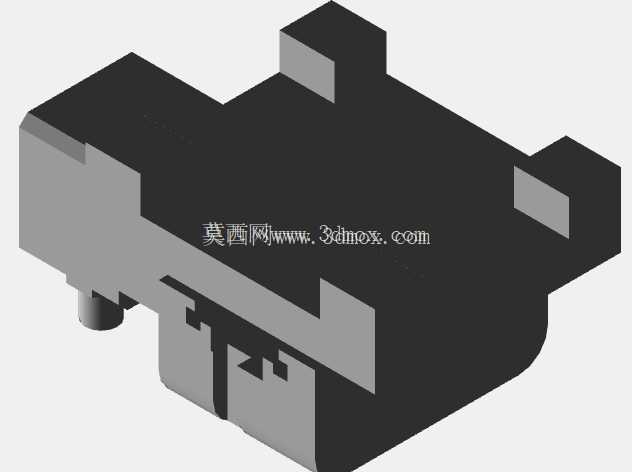

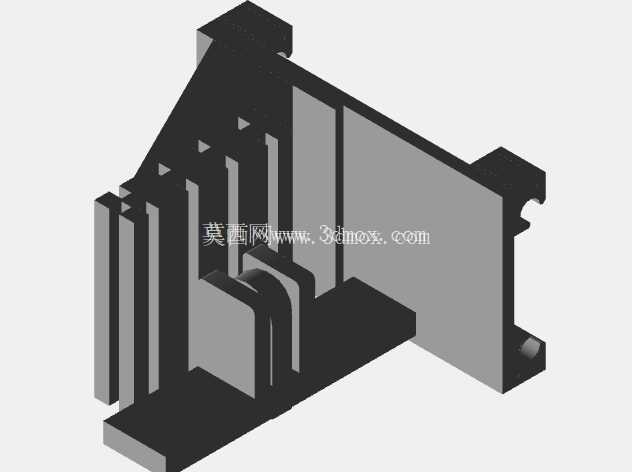

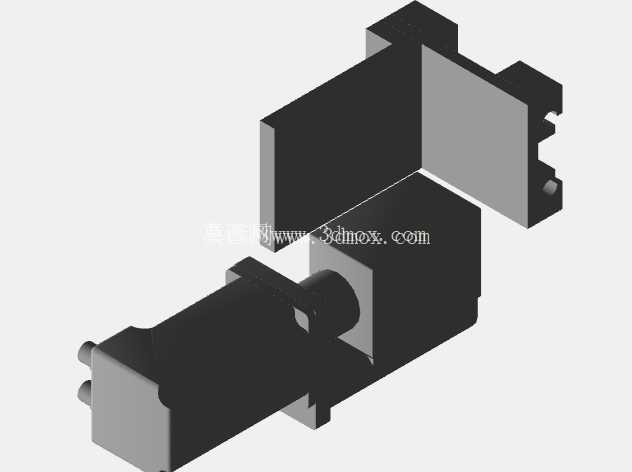

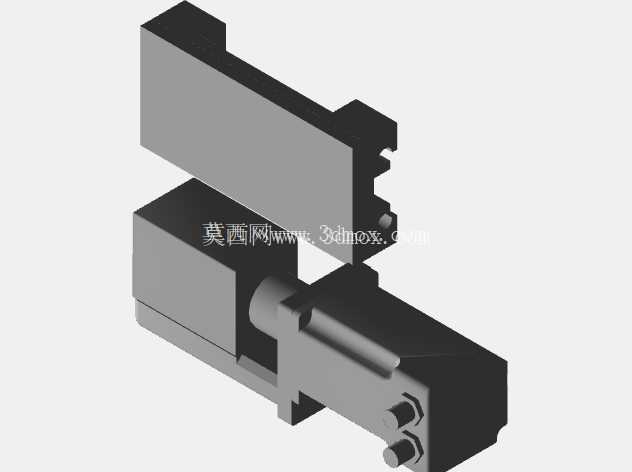

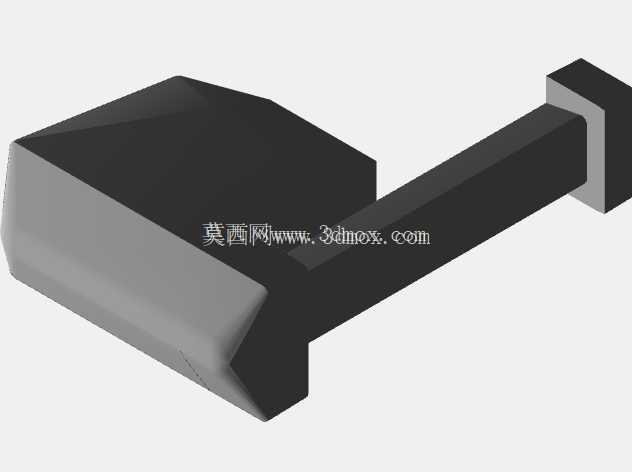

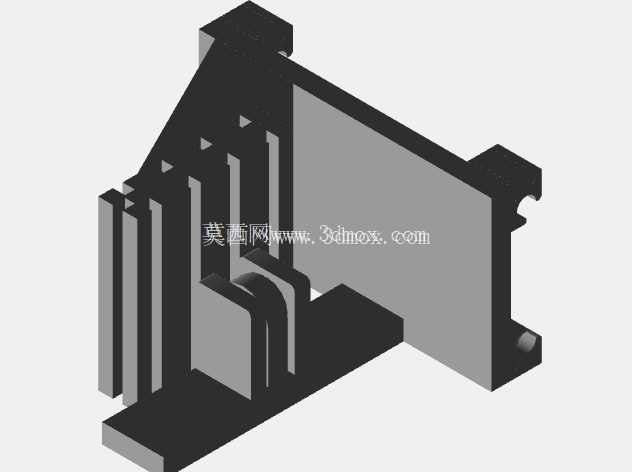

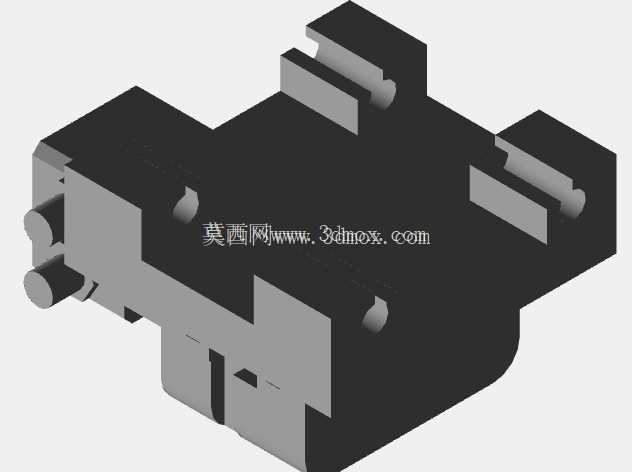

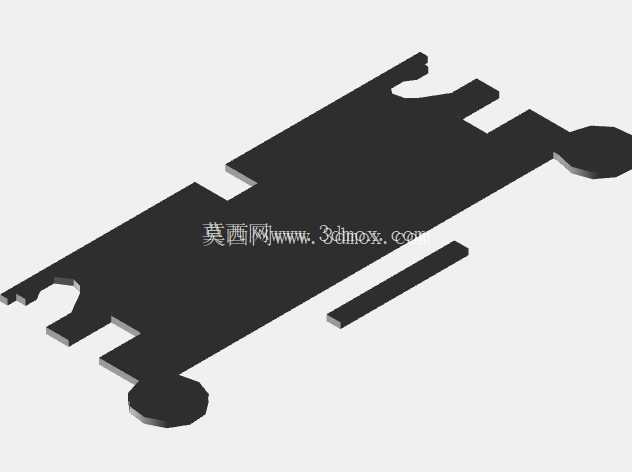

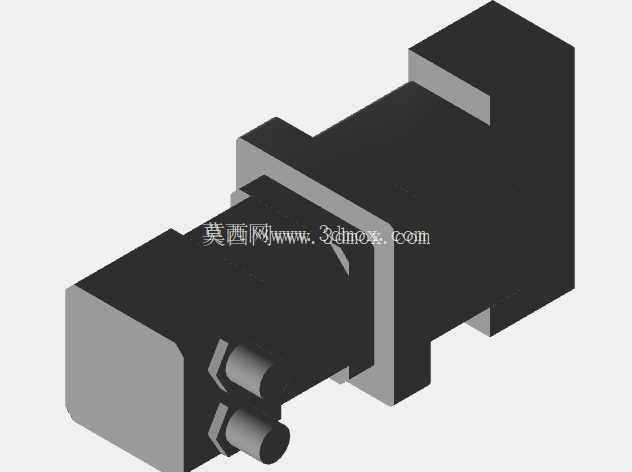

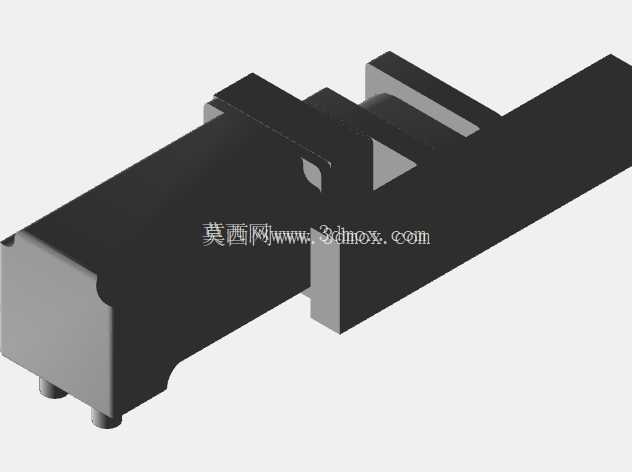

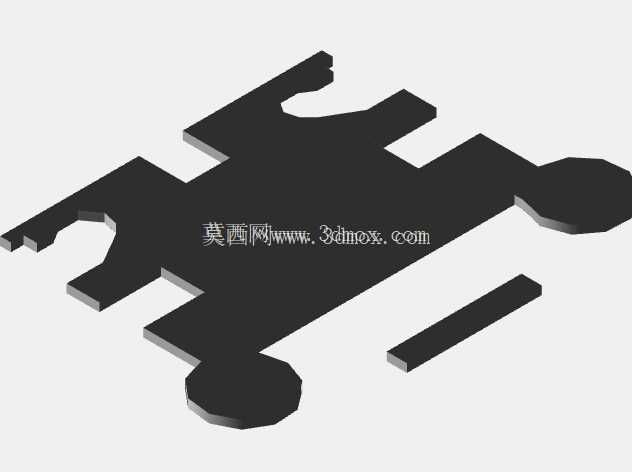

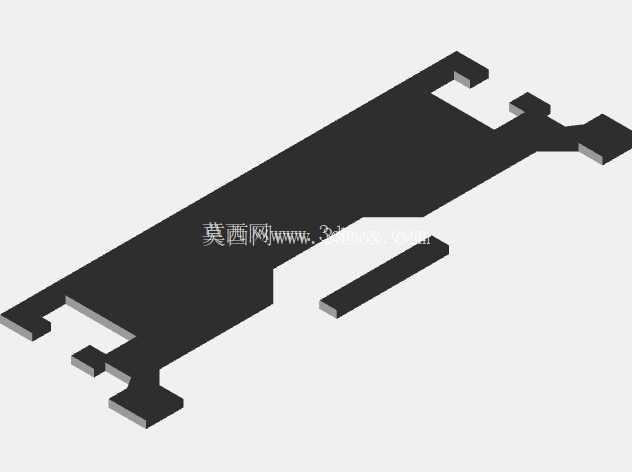

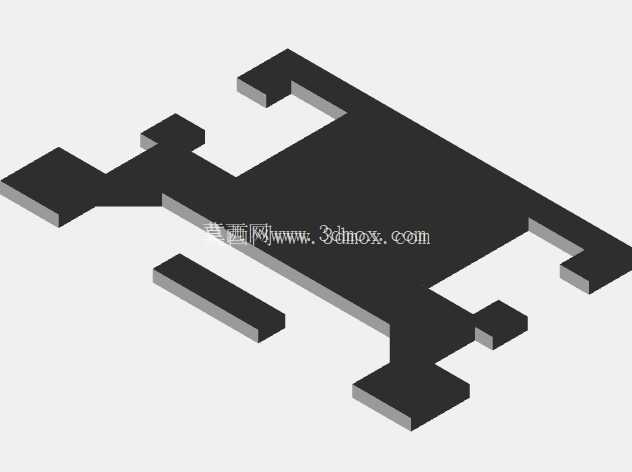

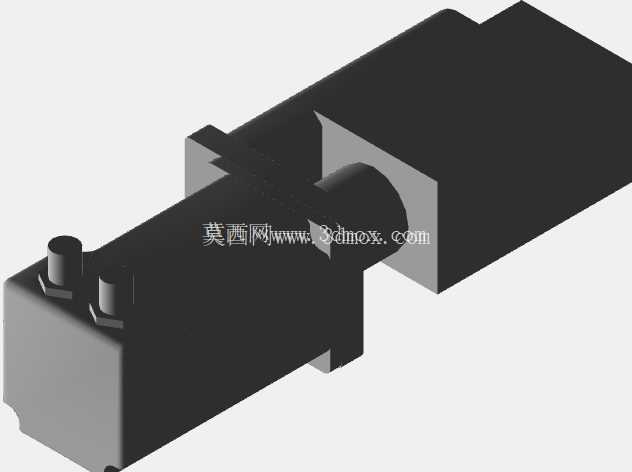

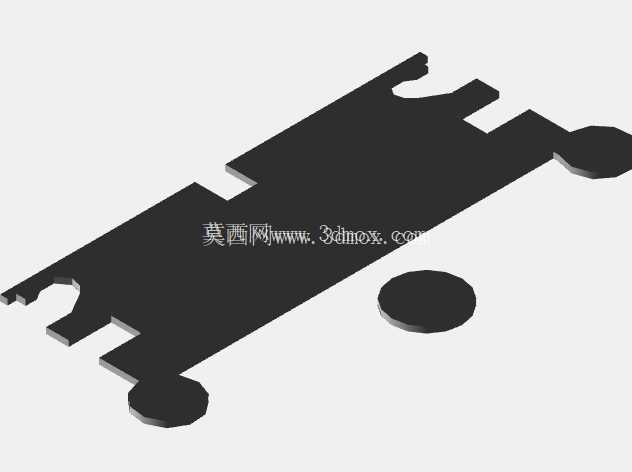

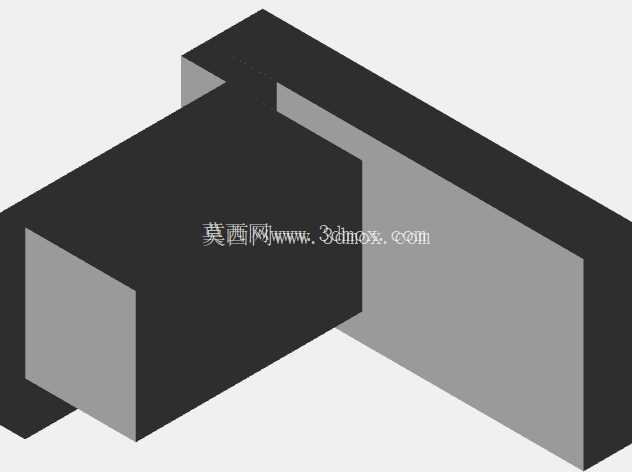

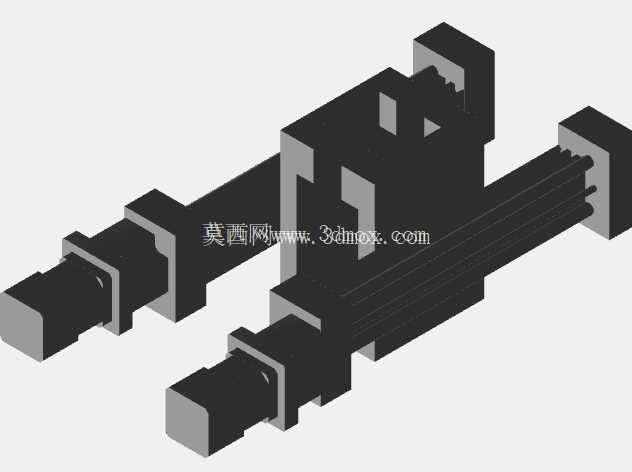

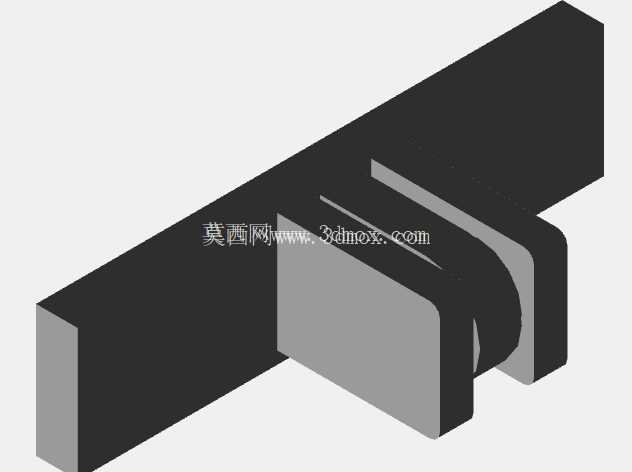

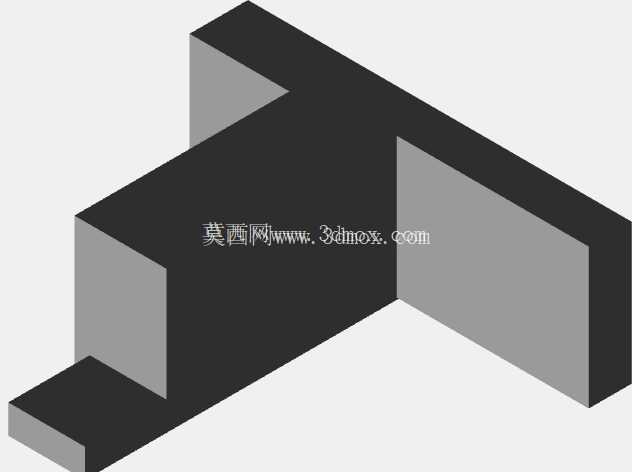

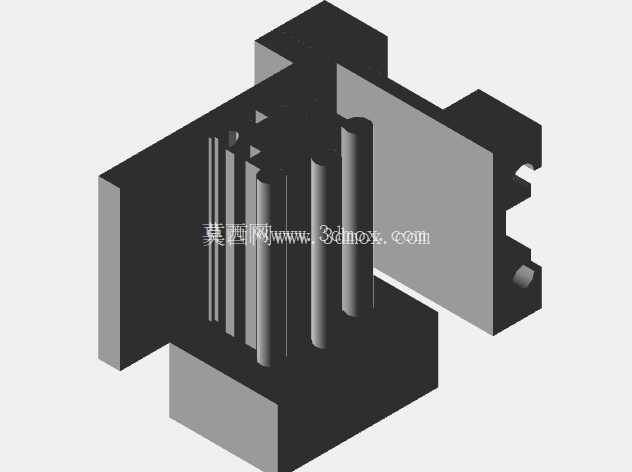

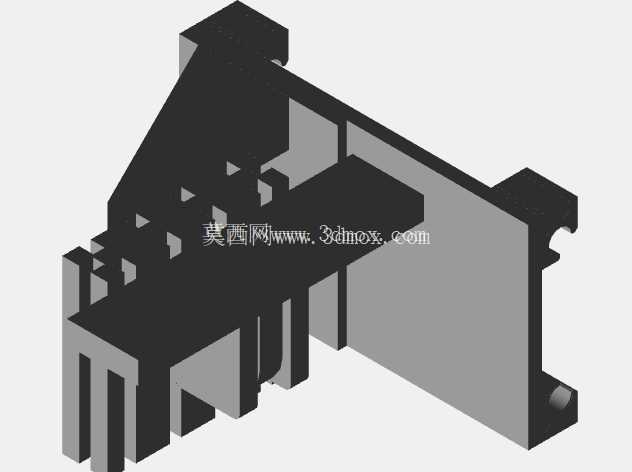

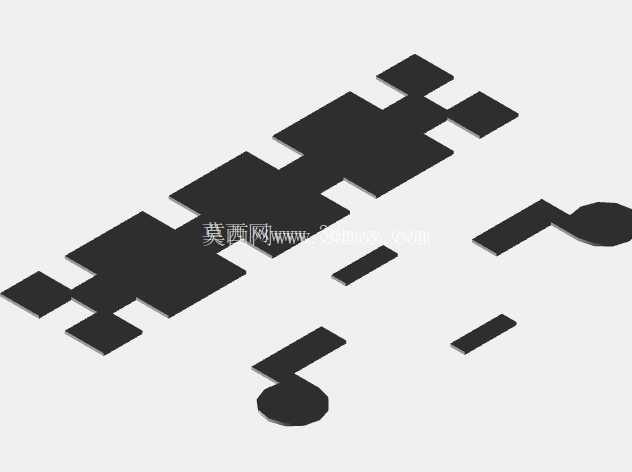

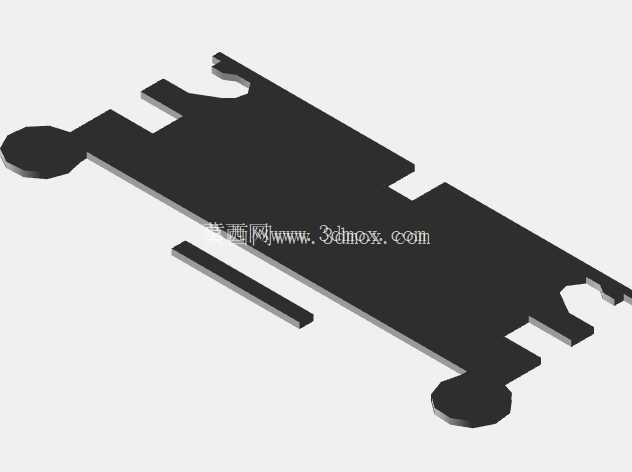

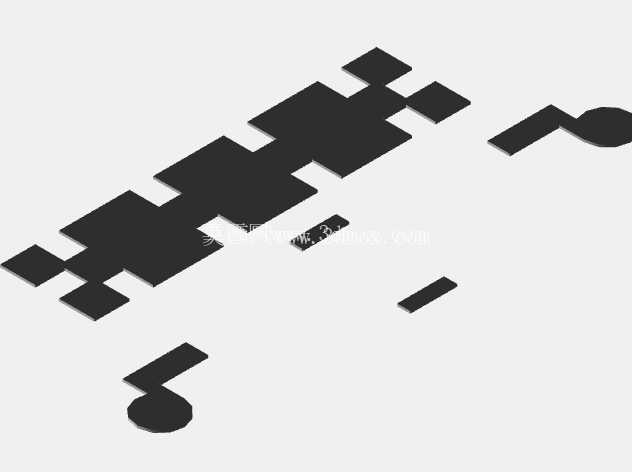

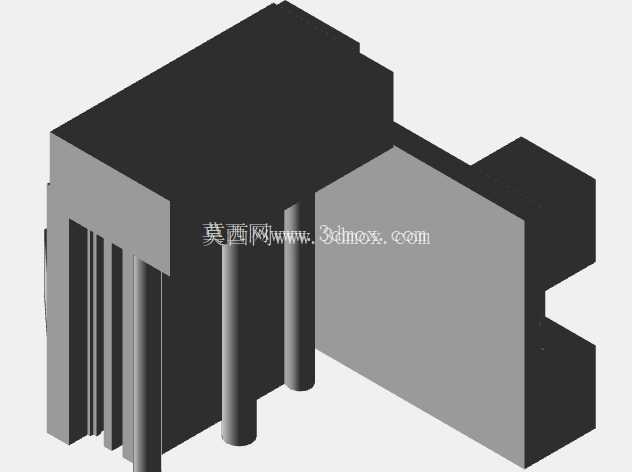

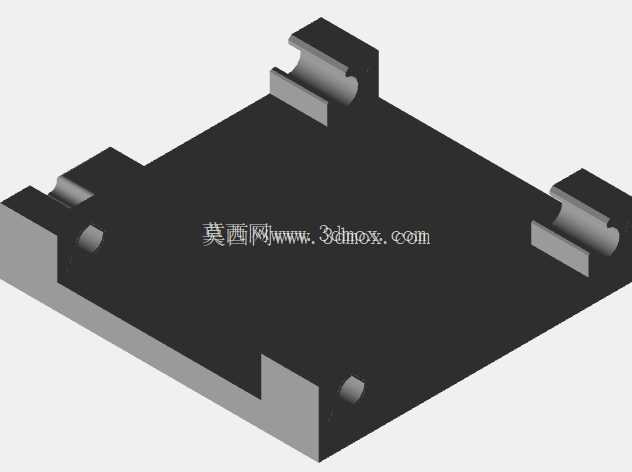

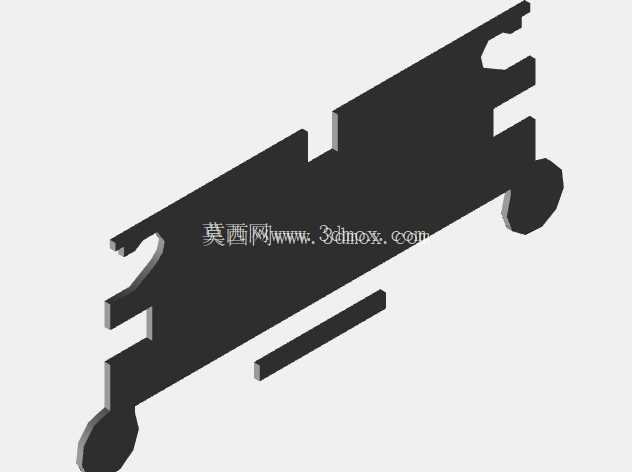

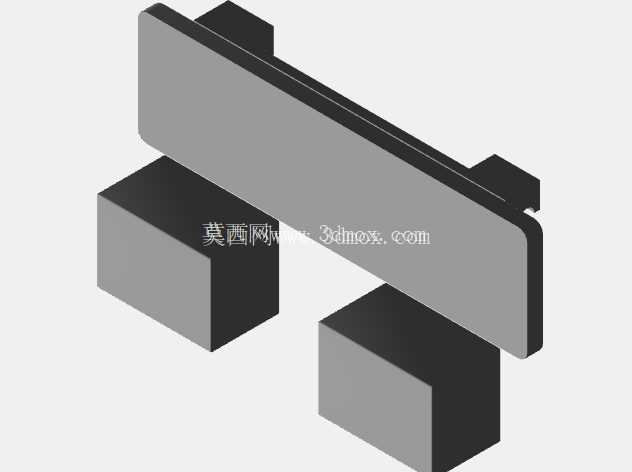

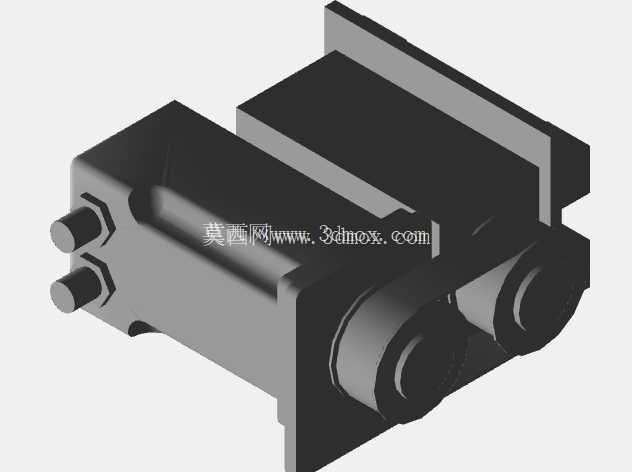

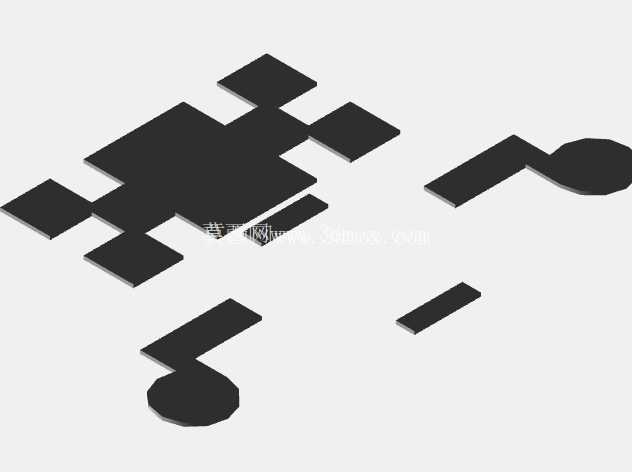

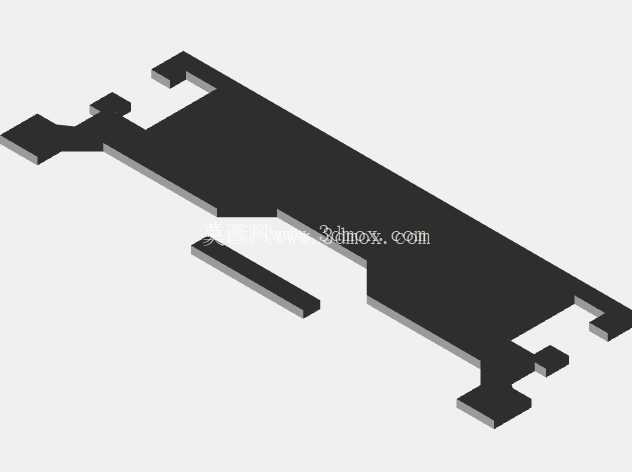

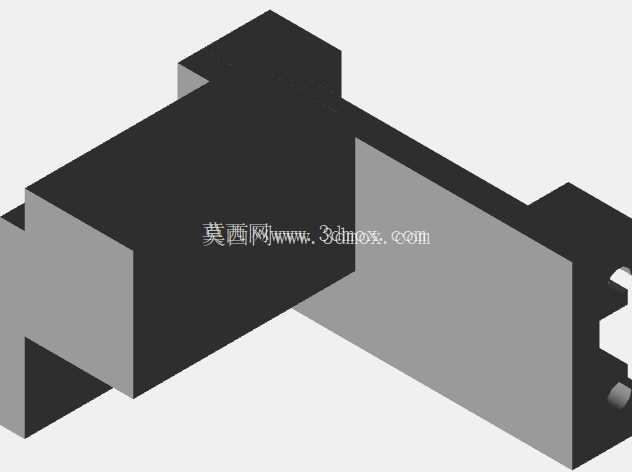

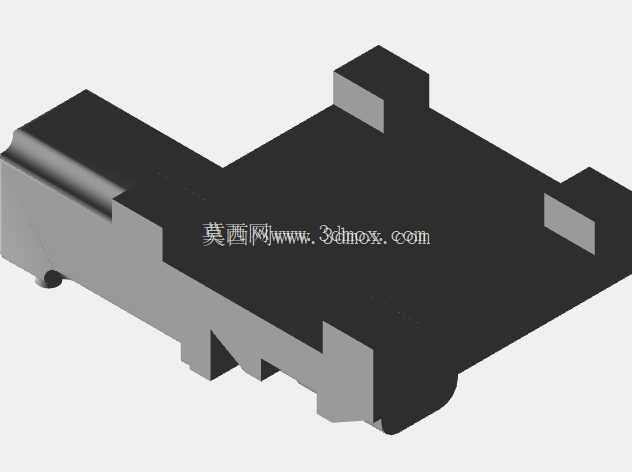

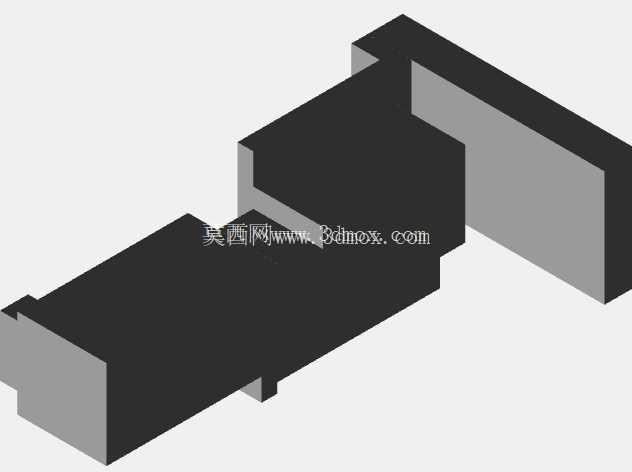

　　在自动化产线的桁架式上下料、长行程物料转运场景中，这类干式龙门架的执行端结构是衔接龙门主梁与末端作业工具的核心承载部件，区别于带润滑密封腔的湿式传动结构，干式结构无需额外设置密闭油腔，日常维护时仅需对滑动配合面做定期清洁与干式润滑涂层补涂即可，更适配电子装配、洁净车间这类对油污泄露零容忍的作业环境。从结构布局来看，该部件采用上下分层的模块化设计，上部为与龙门横梁导轨滑块对接的安装座，两个对称布置的锁紧螺栓用于调整与滑块的预紧间隙，安装座的配合面做了0.02mm级的平面度加工处理，能避免安装后出现应力变形导致的行走卡顿问题；下部为末端工具连接座，中间的圆柱段为行程补偿轴，可在±15mm范围内自适应调整Z向高度差，抵消龙门主梁长时间运行后出现的微小挠度变形，防止末端夹爪或作业头与工件出现硬接触磕碰。

　　设计阶段优先考虑了安装边界的适配性，上部安装座的孔位间距匹配主流25规格直线导轨的滑块安装尺寸，无需额外做转接板即可直接固定在标准龙门滑台上，下部连接座的端面预留了通用的4-M6螺纹孔阵列，可兼容气动夹爪、真空吸盘支架、视觉检测相机等多种末端执行器的安装需求，整体外轮廓的最大回转半径控制在80mm以内，在多轴联动运行时不会与两侧的拖链、线槽产生运动干涉。实际应用中，这类结构常被用在3C产品的外壳搬运、光伏组件的串焊工位上下料、小型零部件的激光打标上下料场景，相比带密封罩的传动结构，其整体重量降低了32%，能有效降低龙门滑台的负载惯量，提升长行程往复运动的启停响应速度；配合面采用的是硬质阳极氧化处理，表面硬度达到HV450以上，在无油润滑的干式运行条件下，连续往复运行的耐磨寿命可达12000小时以上，无需频繁拆解更换耐磨衬套。

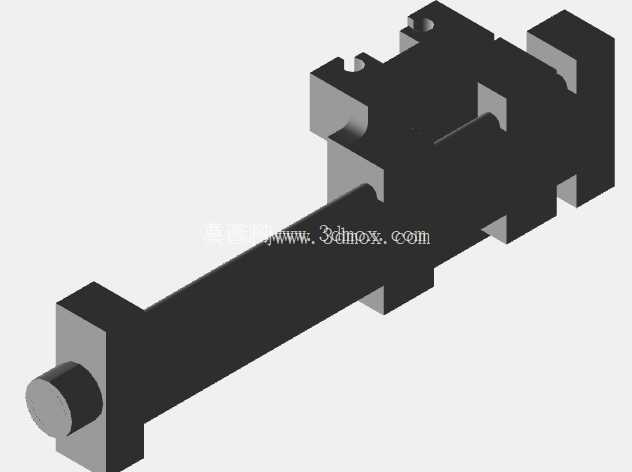

　　结构设计时特意将锁紧螺栓的操作面朝向外侧，日常维护调整预紧力时无需拆解周边防护板，用标准内六角扳手即可直接操作；中间的补偿轴与安装座之间采用自润滑石墨铜套做配合，间隙控制在0.01-0.03mm之间，既不会出现轴向窜动，也能保证滑动顺畅无卡滞，同时铜套自带的石墨微粒可在往复运动中在配合面形成均匀的固体润滑膜，完全满足干式运行的无油污要求。从安装流程来看，现场装配时仅需先将上部安装座与导轨滑块对位锁紧，再将下部连接座与补偿轴对接固定，最后接入末端执行器的气路或电路即可完成部署，无需做复杂的同轴度调校，因为上下连接座的配合止口在加工时已经保证了0.02mm以内的同轴度公差，能大幅缩短现场安装调试的周期。

　　在多工位并行的龙门产线中，这类轻量化的干式结构还能支持在同一根龙门主梁上布置多个执行端，相邻执行端的最小间距可压缩至150mm，有效提升产线的单位面积作业效率，同时因为没有密闭油腔，不会出现低温环境下润滑油黏度上升导致的动作迟滞问题，也能适配北方无供暖车间或者低温仓储场景下的自动化作业需求。
