drylin-delta三角式并联机械手结构

　　这款delta构型的并联执行机构，核心应用场景集中在小负载高速分拣、轻量物料转运工位，常见于3C电子零部件上下料、食品包装线的小件拾取、实验室样本分拣传输这类对节拍速度有要求、负载上限不高的作业环节，区别于串联式多关节机械手，并联结构的运动惯量更低，动平台的响应速度更快，在固定行程内的重复定位精度表现更稳定。从结构设计逻辑来看，整套机构采用双侧对称的直线驱动单元作为动力输入基础，没有采用传统delta结构的旋转伺服臂布局，而是将驱动模块布置在两侧垂直安装的线性导轨副上，通过平行四边形的连杆结构将两侧滑块的直线位移转化为末端动平台的空间运动，这种布局一方面降低了关节处的转动惯量累积，另一方面也让驱动线缆的排布更规整，避免了关节转动带来的线缆弯折疲劳问题。

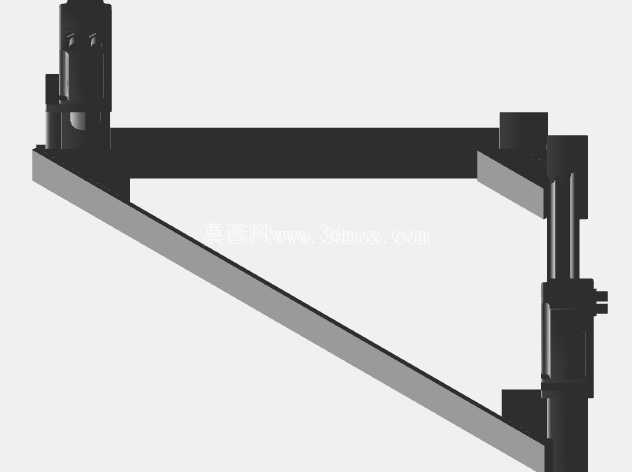

　　安装边界上，整套机构的固定框架采用一体式三角支撑型材结构，两侧垂直驱动单元的安装基面平行度公差需要控制在0.02mm以内，避免滑块运行过程中出现卡滞，框架的上部横梁作为安装基准面，可直接固定在设备机架的铝型材横梁或者工位上方的安装支架上，不需要额外设计复杂的转接底座，安装时只需要保证两侧导轨的垂直度、以及连杆铰接点的同轴度即可完成初始装配。功能特性层面，末端动平台预留了标准的执行器安装接口，可以适配真空吸盘、微型气动夹爪这类轻量末端执行器，连杆部分采用轻量化的硬质阳极氧化铝材加工，在保证结构刚性的前提下尽可能降低运动部件的自重，铰接位置采用自润滑衬套配合精密销轴，不需要频繁加注润滑脂就能满足长时间高速往复运动的耐磨需求，两侧的驱动滑块集成了位置反馈元件，可以实时反馈当前位置，配合运动控制器可以实现空间内的X/Y/Z三轴联动，完成预设轨迹内的拾取、放置、轨迹搬运动作。

　　设计过程中重点考量了运动死区的规避，通过连杆长度的参数匹配，让有效工作行程覆盖框架下方的扇形作业区域，在作业范围内不会出现机构奇点，同时对连杆的受力做了有限元校核，在额定5kg负载下，连杆的最大变形量控制在0.1mm以内，满足轻量搬运的精度要求，另外整套机构的外露部件都做了圆角处理，没有尖锐突出结构，在生产线旁部署时可以降低人员磕碰的风险，驱动单元的外侧预留了防尘罩安装位，在多尘的生产环境下可以加装防护结构，避免粉尘进入导轨副影响运行寿命。

　　不同于传统吊挂式delta机器人的顶部集中驱动布局，这种双侧竖置驱动的结构可以压缩设备的上部安装空间，对于顶部净空有限的工位有更好的适配性，不需要在工位上方预留很大的安装腔体，框架的侧边也预留了传感器安装槽，可以根据实际需求加装原点开关、限位开关，快速完成设备的调试校准，整套结构的零件通用性较强，易损件都采用标准件，后期维护更换的成本更低。
