深沟球滚动轴承三维结构设计作品

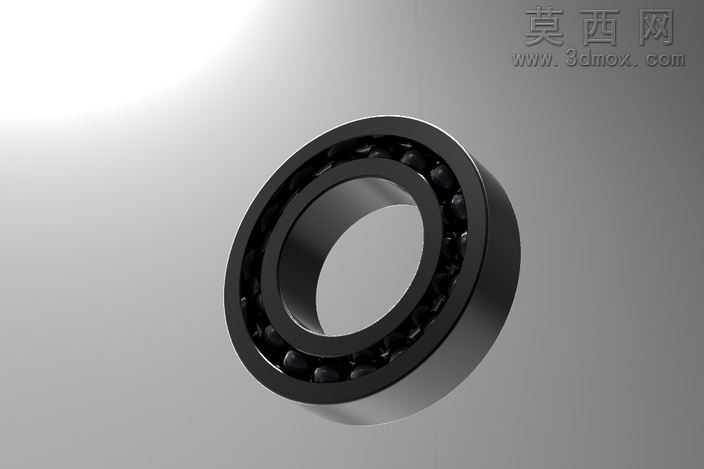

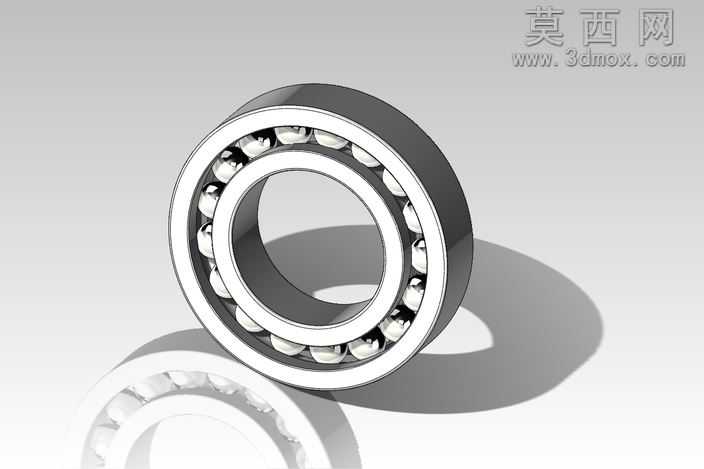

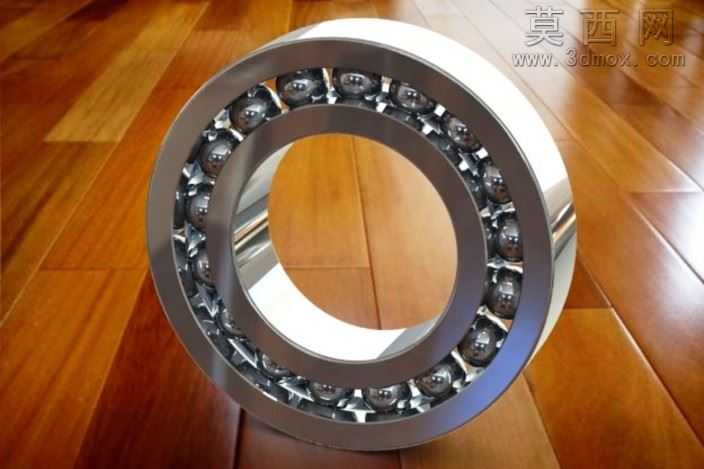

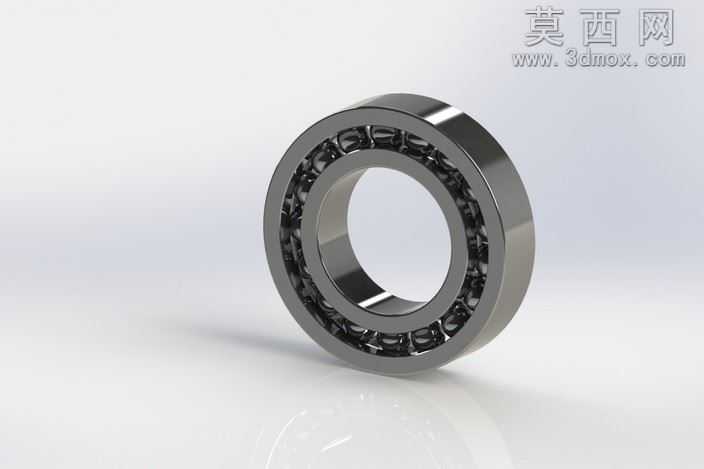

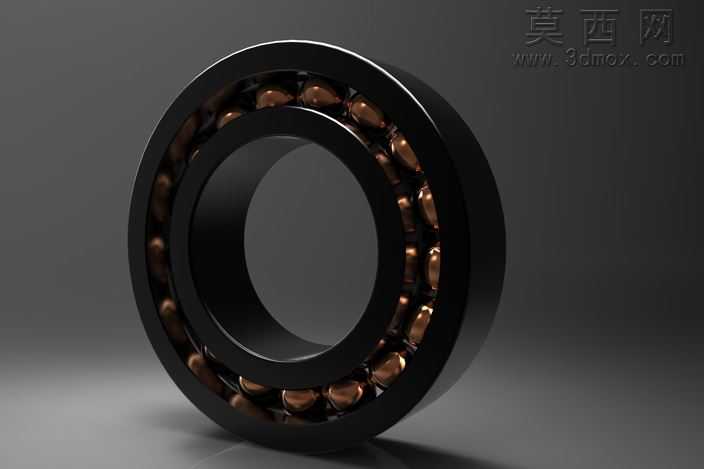

本作品为深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，首先通过草图绘制完成轴承内圈、外圈的截面轮廓绘制，精准约束滚道的曲率半径、沟道位置尺寸，确保滚道与滚动体的配合间隙符合行业通用公差要求。建模时采用旋转凸台特征生成内外圈的基体结构，对内外圈的倒角、密封槽等细节结构逐一进行特征添加，还原真实轴承的加工工艺细节。滚动体部分采用圆周阵列特征完成均匀排布，严格保证每颗钢球的中心位于轴承节圆上，相邻钢球的间距保持一致，同时添加保持架的结构建模，通过拉伸、切除、圆周阵列等特征完成保持架的兜孔结构设计，确保保持架能够均匀分隔每颗滚动体，避免滚动体之间发生直接摩擦接触。材质渲染阶段，为轴承内外圈、滚动体赋予高铬轴承钢材质，调整材质的金属粗糙度、反射率参数，还原轴承钢经淬火处理后的细腻金属光泽与轻微磨砂质感，为保持架赋予冲压钢板或工程塑料对应的材质属性，区分不同部件的材质视觉差异。场景渲染时采用柔和的三点布光方案，主光源模拟工业摄影的柔光效果，突出轴承的金属轮廓与结构层次，辅光源补充暗部细节避免阴影区域死黑，添加地面接触阴影增强模型的真实立体感，同时通过半透明反射效果模拟轴承放置在光滑工作台面的视觉效果。结构设计上完整还原深沟球轴承的装配关系，明确内圈与轴配合、外圈与轴承座孔配合的装配基准，清晰展示滚动体在内外圈滚道之间的滚动接触状态，可直观呈现轴承承受径向载荷、兼顾一定轴向载荷的工作原理，模型结构完整无几何错误，各部件之间无干涉问题，可用于机械结构教学、设备装配仿真、产品宣传展示等多种场景，能够帮助使用者清晰理解深沟球轴承的内部构造与装配逻辑。
