欧洲战斗机2000型航模骨架结构设计

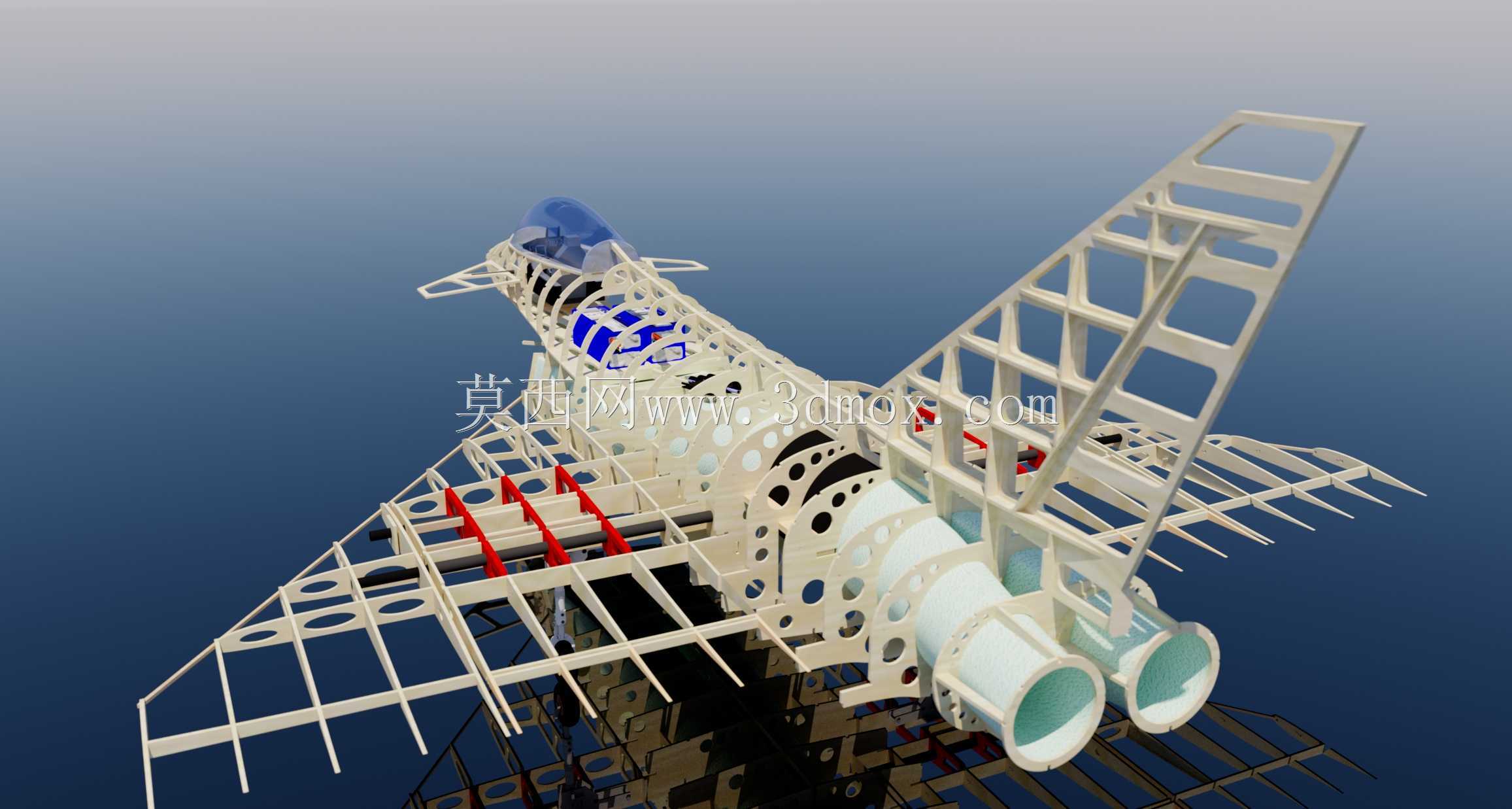

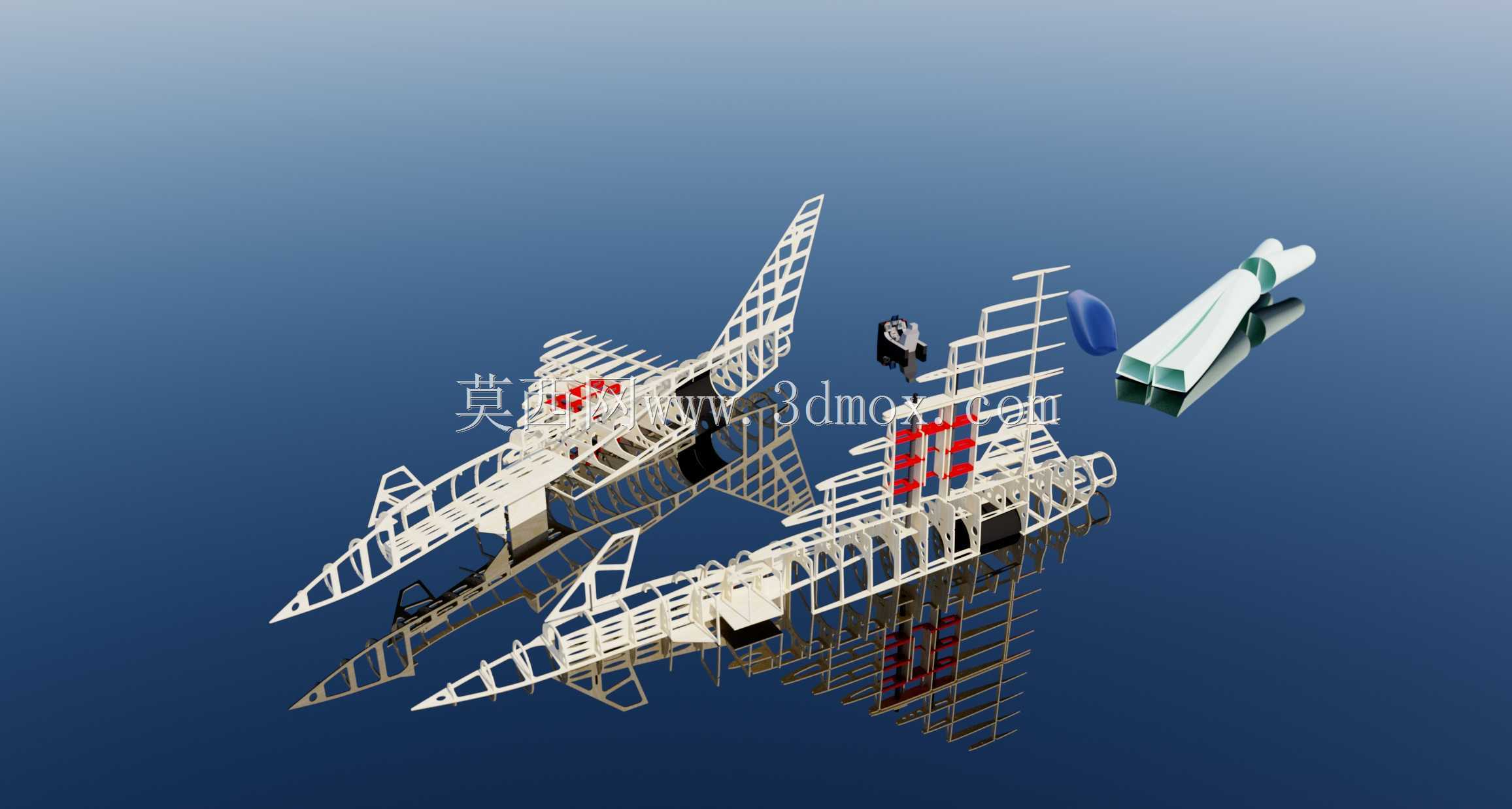

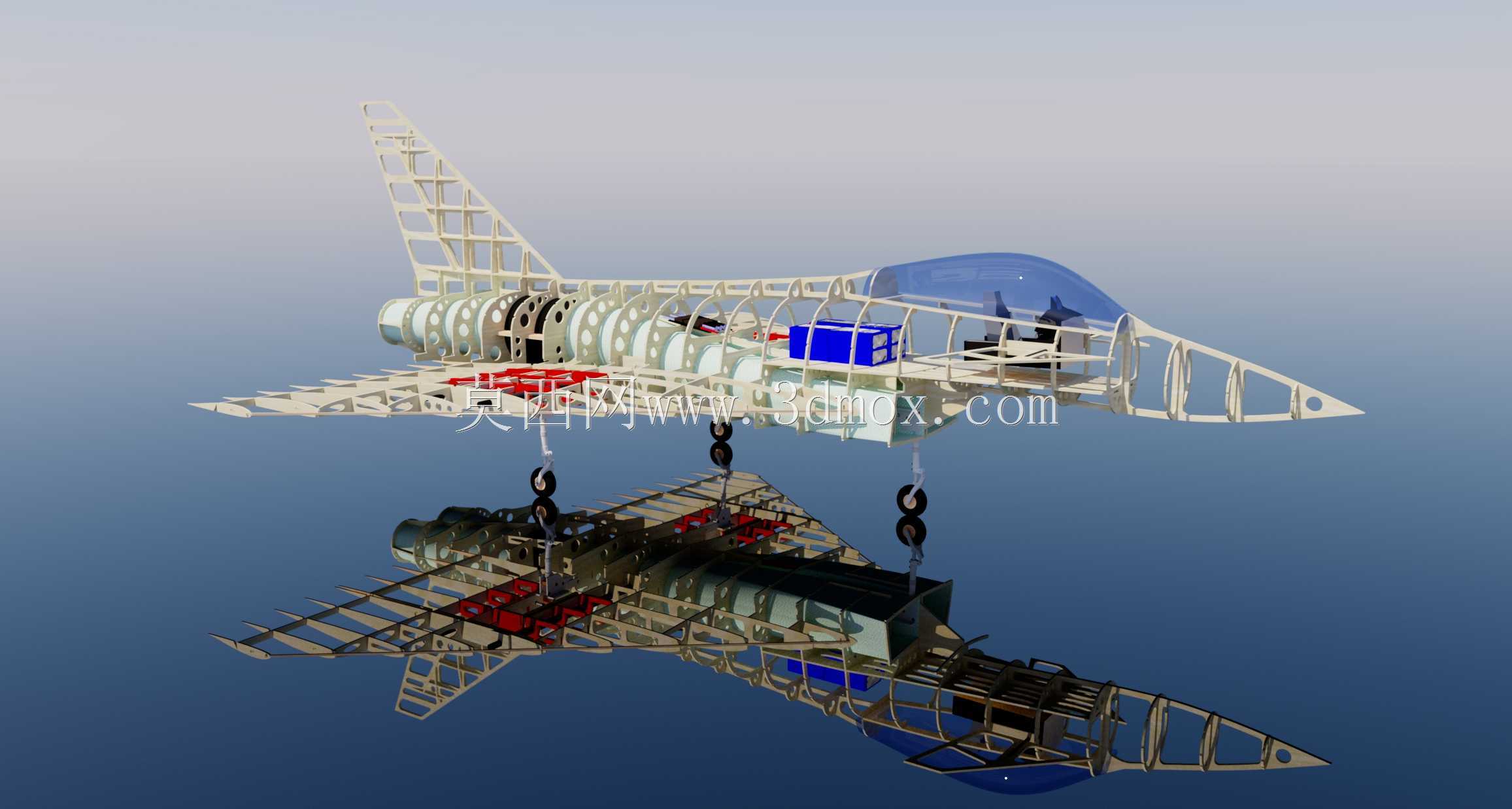

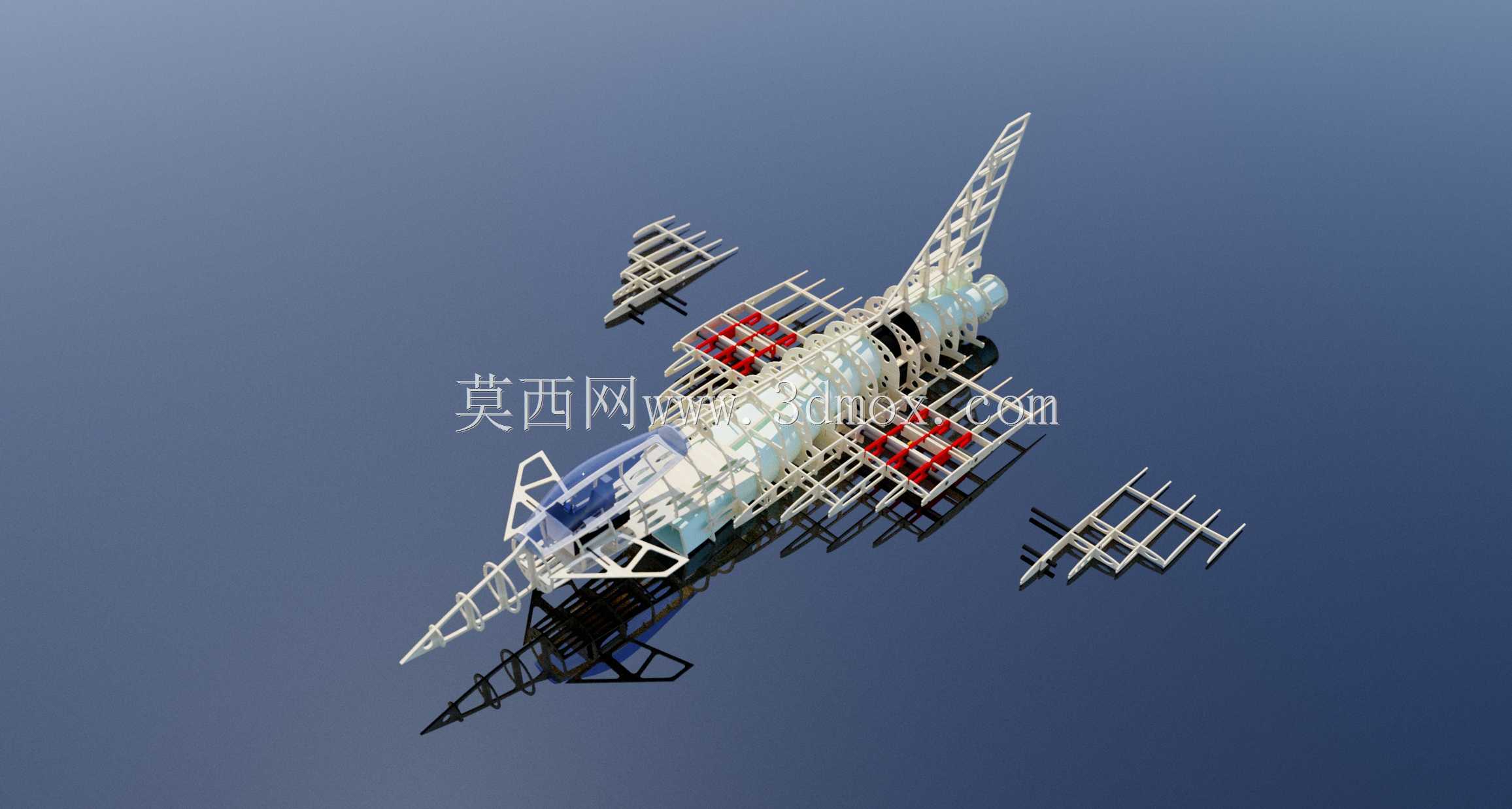

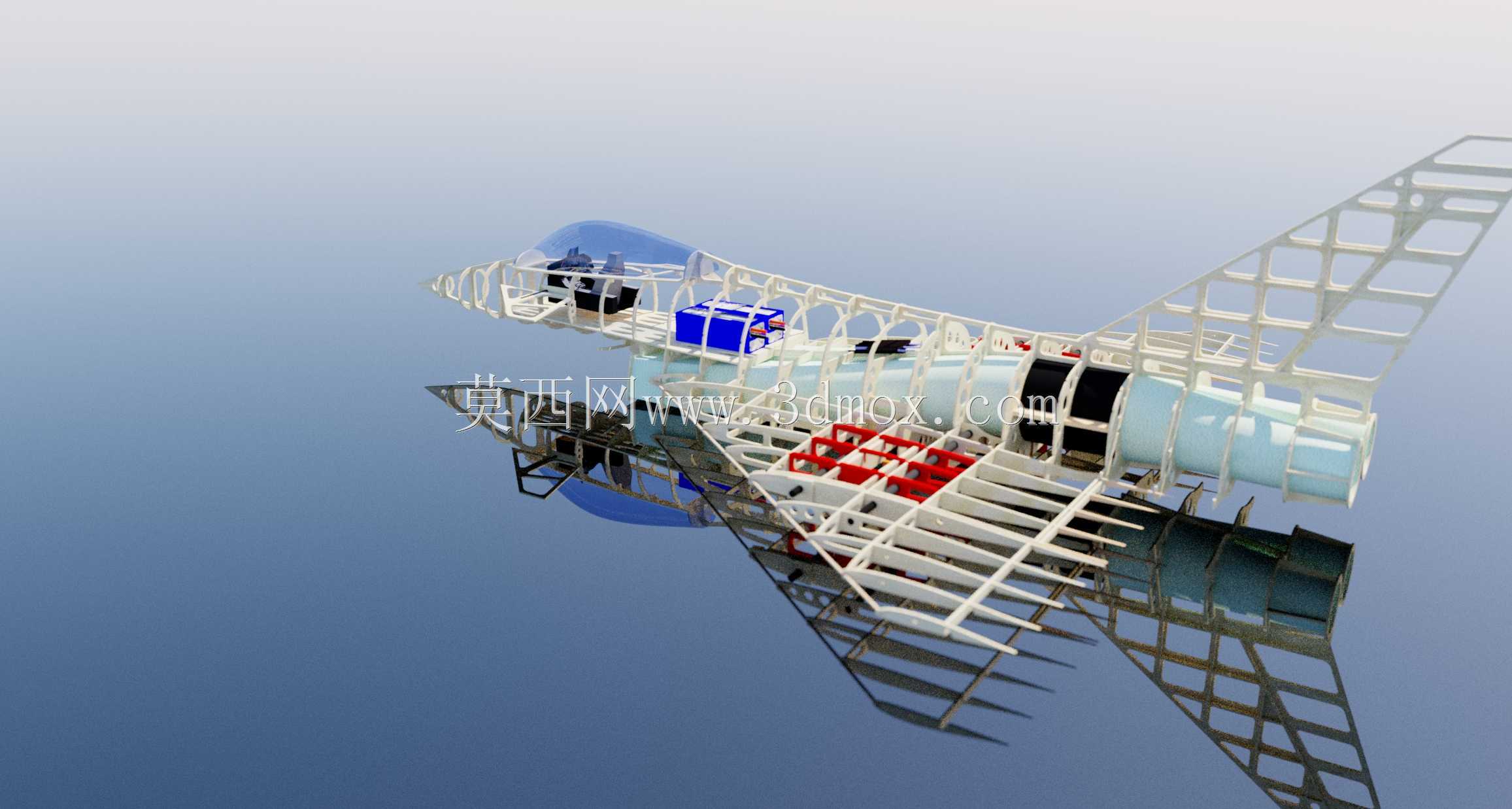

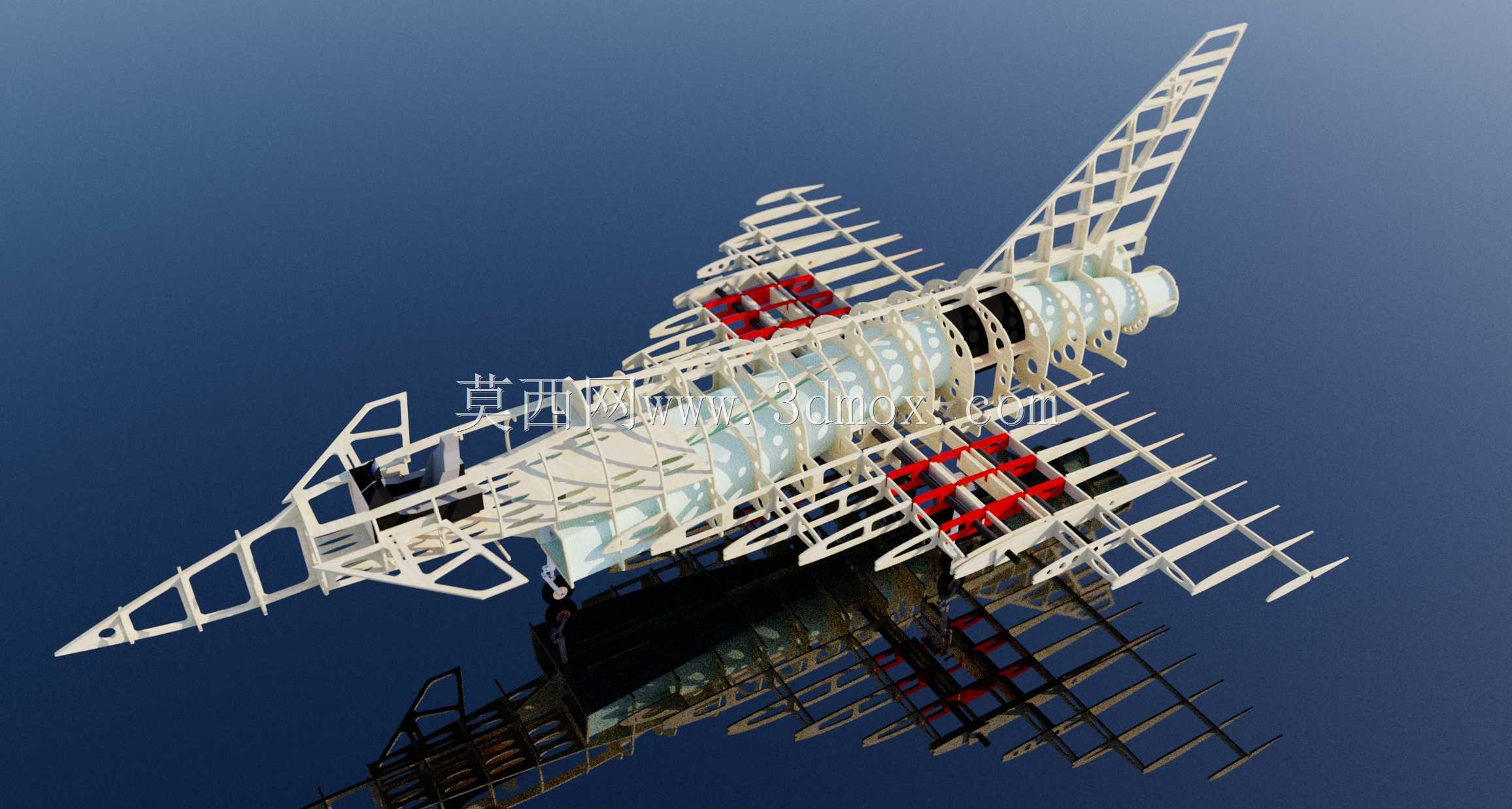

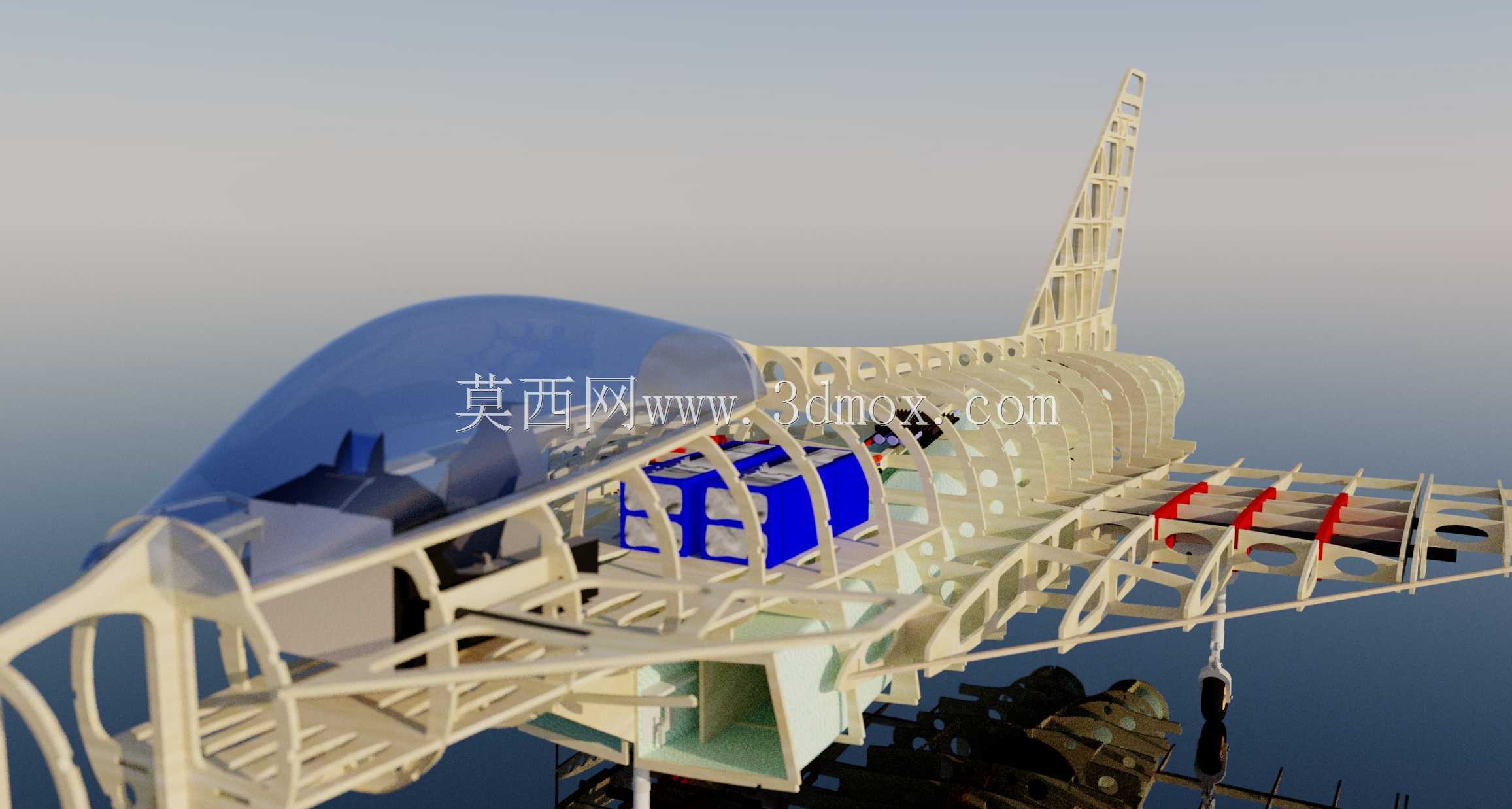

该航模结构设计适配120mm口径电动动力系统与12s锂聚合物供电方案，整体采用桁架式骨架布局，在保证结构强度的前提下尽可能降低整机自重，适配大尺寸固定翼航模的飞行载荷需求。整机长度设定为1800毫米，翼展控制在1300毫米，飞行重量约8公斤，尺寸边界适配常规航模飞行场地的起降与空域要求，机翼采用分段式翼肋排布，翼梁与机身主承力结构通过插接定位结构连接，既保证装配精度，也便于后期维护更换受损部件。机身主承力段采用框梁组合结构，框板上开设密集减重孔，在不损失抗弯抗扭刚度的前提下最大化削减结构重量，尾翼部分同样采用桁架式骨架，垂尾与平尾的翼肋排布经过载荷校核，可承受大机动飞行时的气动载荷。动力段采用双发尾撑布局，发动机安装座预留了标准120mm电调与电机的安装接口，进气道与尾喷口的骨架结构做了流线型过渡，既保证气动外形的顺畅，也为后续蒙皮铺设提供精准的定位基准。起落架安装位置在机身主承力框上做了局部加强，预留了收放起落架的安装空间与走线通道，机身内部预留了电池舱、舵机安装位、接收机等航电设备的布置空间，各设备安装位都做了定位凸台设计，装配时无需额外测量定位即可快速完成设备固定。机翼部分的翼型采用适合高亚音速飞行的对称翼型，翼肋间距经过计算优化，在蒙皮张紧后不会出现翼面凹陷变形的问题，副翼与襟翼的转轴位置做了铰接结构预留，舵面摇臂的安装位与机身内部舵机的走线通道连通，避免操纵线路外露影响气动效率。整体结构设计兼顾了加工便利性与飞行性能，所有骨架零件均可采用激光切割轻木层板加工制作，装配公差控制在0.2毫米以内，保证整机装配后的外形精度，满足航模爱好者制作大尺寸仿真战斗机航模的结构需求，可直接用于航模的零件加工与整机装配参考。
