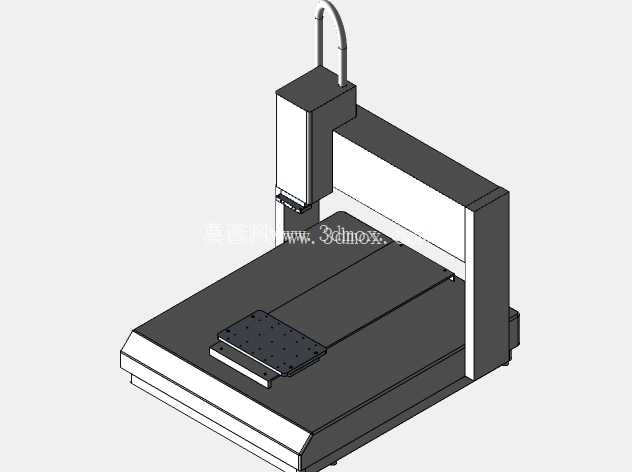

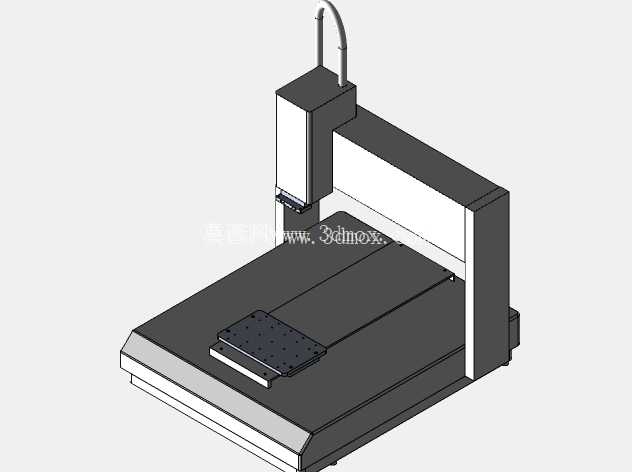

Fisnar7400B三轴桌面式点胶作业机器人结构

这款三轴直角坐标结构的作业设备，在电子制造、小五金精密涂覆、小型零部件粘接工序里的应用占比不低，尤其是小批量多品种的产线场景，不需要复杂的地基安装，直接放置在标准防静电工作台面上就能完成部署，对于车间产线快速换型、临时增设点胶工位的需求适配性很强。从结构布局来看，它采用的是龙门式跨梁设计，X轴横梁架设在Y轴的两个平行导轨支座上，Z轴滑台挂载在X轴的移动滑块上，末端可搭载不同容量的点胶针筒、喷射阀或者涂覆刷头，三个轴的运动配合可以完成平面轨迹点胶、三维路径涂胶、圆弧封边等多种作业动作，相比人工手持点胶的作业方式，重复定位精度能稳定控制在丝级，不会出现人工操作常见的胶量不均、轨迹偏移、溢胶漏胶等问题。

在实际产线应用中，这类设备常被用来完成PCB板元器件固定红胶点涂、塑料壳体密封胶条涂覆、小型金属件粘接胶定量涂布、工艺品表面点胶装饰等工序，部分用户会在Z轴末端加装旋转轴来适配圆柱面工件的周向点胶需求，不过原生的三轴版本已经能覆盖八成以上的平面点胶场景。设备的底座是整块的铸造平台，表面做了硬质阳极氧化处理，平整度高，耐磨性能好，上面预留了标准的螺纹安装孔位，可以直接固定通用型工件夹具、定制仿形治具，不需要额外打孔攻丝，安装边界的设计很贴合小工厂快速换产的需求，不需要专门做安装基础的改造，普通的工业地坪只要平整度达标，放置后调平四个支撑脚就能投入使用。

设计思路上，这款设备走的是实用优先的路线，没有多余的冗余结构，走线全部采用拖链内置排布，Z轴上方的管线弯曲半径做了限位设计，避免长期往复运动出现管线折损、信号干扰的问题，三个轴的传动都采用精密滚珠丝杠搭配线性导轨的组合，传动间隙小，运动过程平稳，高速移动时不会出现明显的抖动，能保证出胶轨迹的一致性。操作端的示教逻辑简单，一线作业人员经过短时间培训就能完成轨迹编程、胶量参数设置、作业路径存储，不需要掌握复杂的机器人编程知识，对于中小制造企业的一线员工友好度很高。

从安装边界来看，设备的整体外廓尺寸适配常规的车间作业通道，不需要预留过大的维护空间，侧面的电气舱门做了快拆设计，日常维护时只需要拧下两颗固定螺丝就能打开舱体检查线路、调整驱动参数，底座下方的支撑脚可以调节高度，适配不同平整度的工作台面，工件放置区域的有效行程覆盖了大部分小型电子产品、五金零件的尺寸范围，遇到尺寸稍大的工件时，也可以通过调整治具位置、拆分作业路径来完成加工，不需要额外更换更大行程的设备。在实际选型过程中，不少用户会优先考虑这类桌面式三轴设备，就是因为它的部署成本低、占用空间小、维护难度低，相比六轴关节机器人，在平面点胶这类场景下的投入产出比更高，而且结构刚性更好，长时间连续作业的精度保持性更优，不会出现关节臂长期使用后零点偏移、重复精度下降的问题。

设备的Z轴滑台做了负载适配设计，常规搭载30CC以内的点胶针筒完全没有问题，如果搭载重量稍大的喷射阀，也可以通过调整Z轴的驱动参数来保证运动平稳性，不会出现下坠、走位偏差的问题。横梁部分的结构做了加强筋设计，X轴高速移动时的形变量控制在极小范围内，即使是长距离的直线涂胶作业，也能保证整条胶线的粗细均匀、位置一致，不会出现两端胶线位置偏移的情况。底座的铸造结构内部做了应力消除处理，长期使用不会出现平台变形的问题，保证工件放置的基准面精度稳定，减少日常校准的频次。在实际生产场景里，这类设备往往可以24小时连续作业，只需要定期补充胶水、检查针头堵塞情况，就能稳定维持生产节拍，比人工点胶的效率提升三到五倍，同时胶量的一致性更好，能减少胶水的浪费，降低后续的返修概率。
