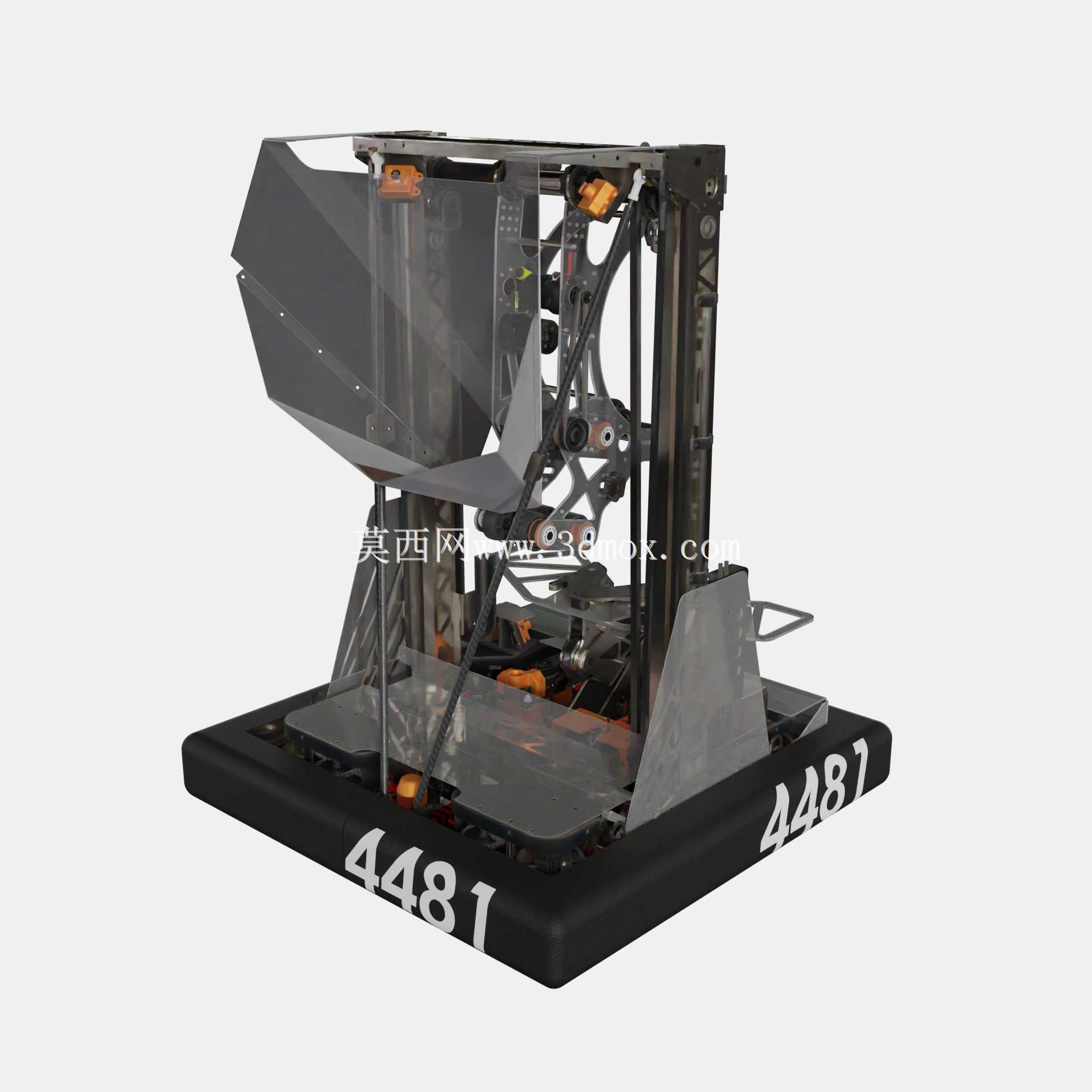

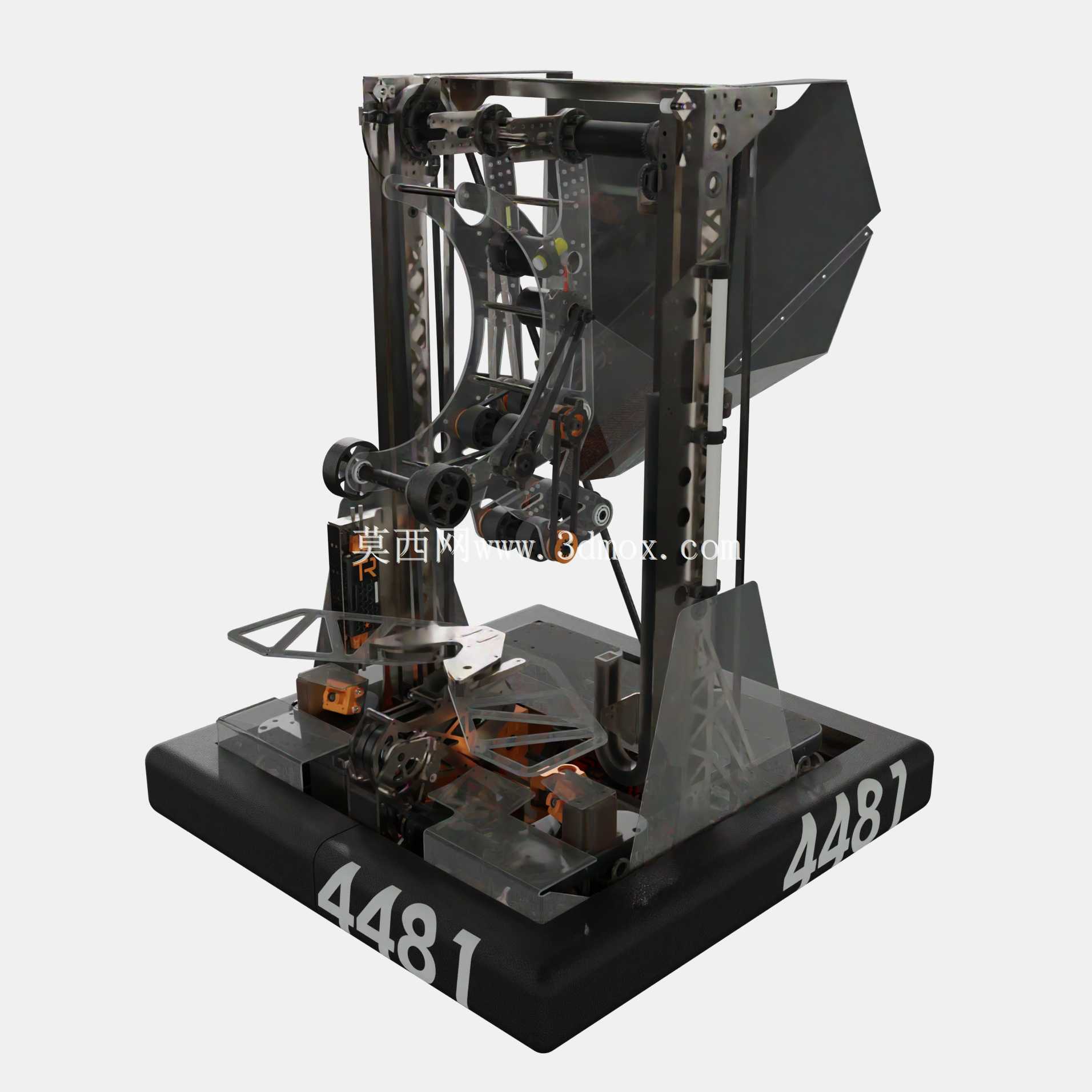

FRC赛事4481号DELTA V2竞技机器人结构

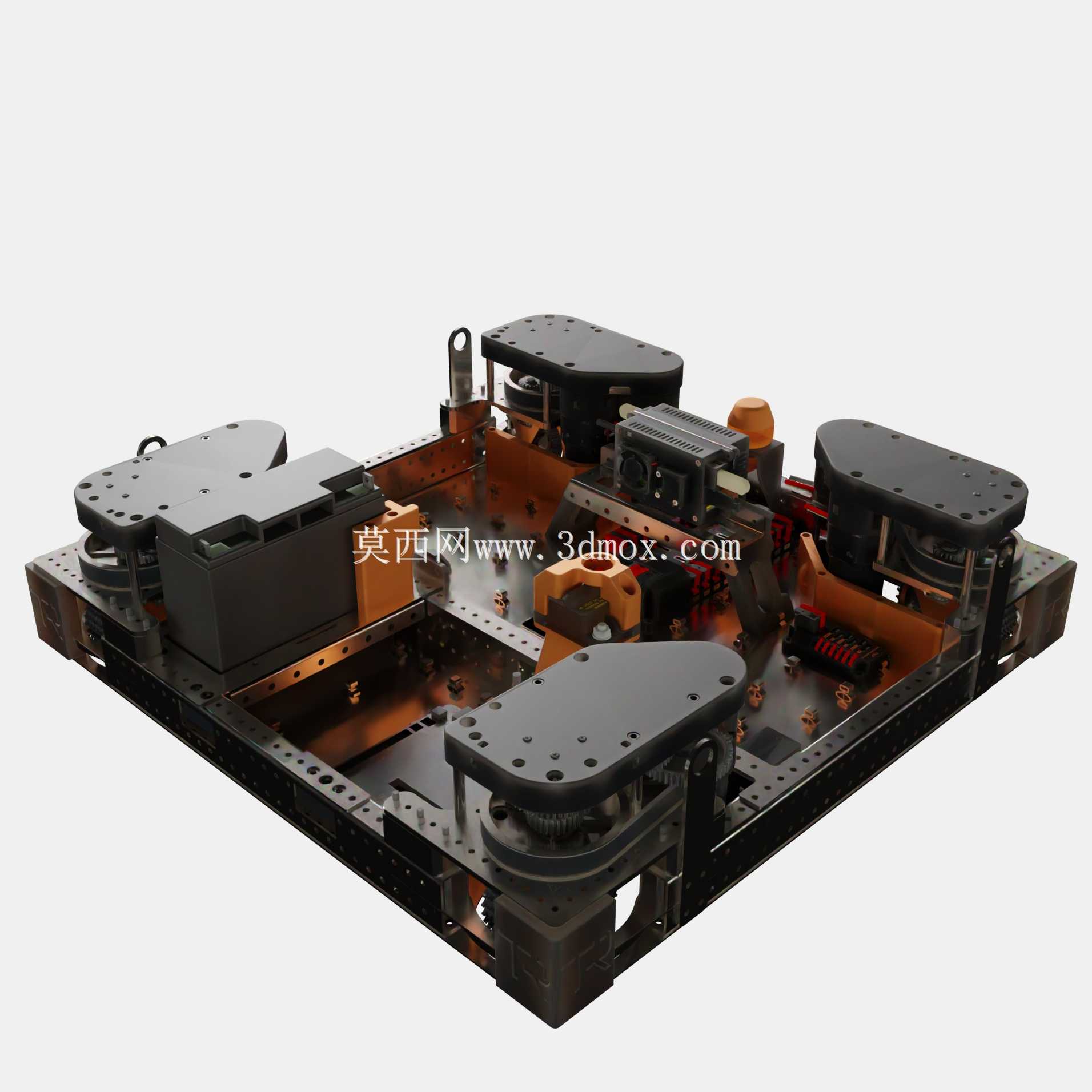

　　从机械结构设计的角度拆解这套竞技机器人的落地逻辑，首先要锚定FRC赛事的核心场景——封闭赛场内的多任务对抗，既要完成指定物料的拾取、转运、投放，也要在对抗环节中承受同场设备的侧向冲击、瞬时碰撞，所有结构设计的取舍都围绕赛事规则下的得分效率与抗损能力展开。这套设备的底盘采用框式焊接铝型材搭建主体承力框架，底部安装6英寸高抓地力橡胶轮搭配独立悬挂结构，轮组的安装座预留了15mm的上下浮动行程，能够适配赛场内铺设的地毯、坡道、凸起平台等复杂地形，避免过坎时轮组悬空失去动力；底盘的整体外轮廓控制在长710mm、宽680mm、高180mm的范围内，完全符合赛事对启动区尺寸的边界要求，底盘四角加装了10mm厚的超高分子量聚乙烯防撞块，碰撞时通过自身形变吸收冲击能量，避免核心承力框架发生塑性变形。

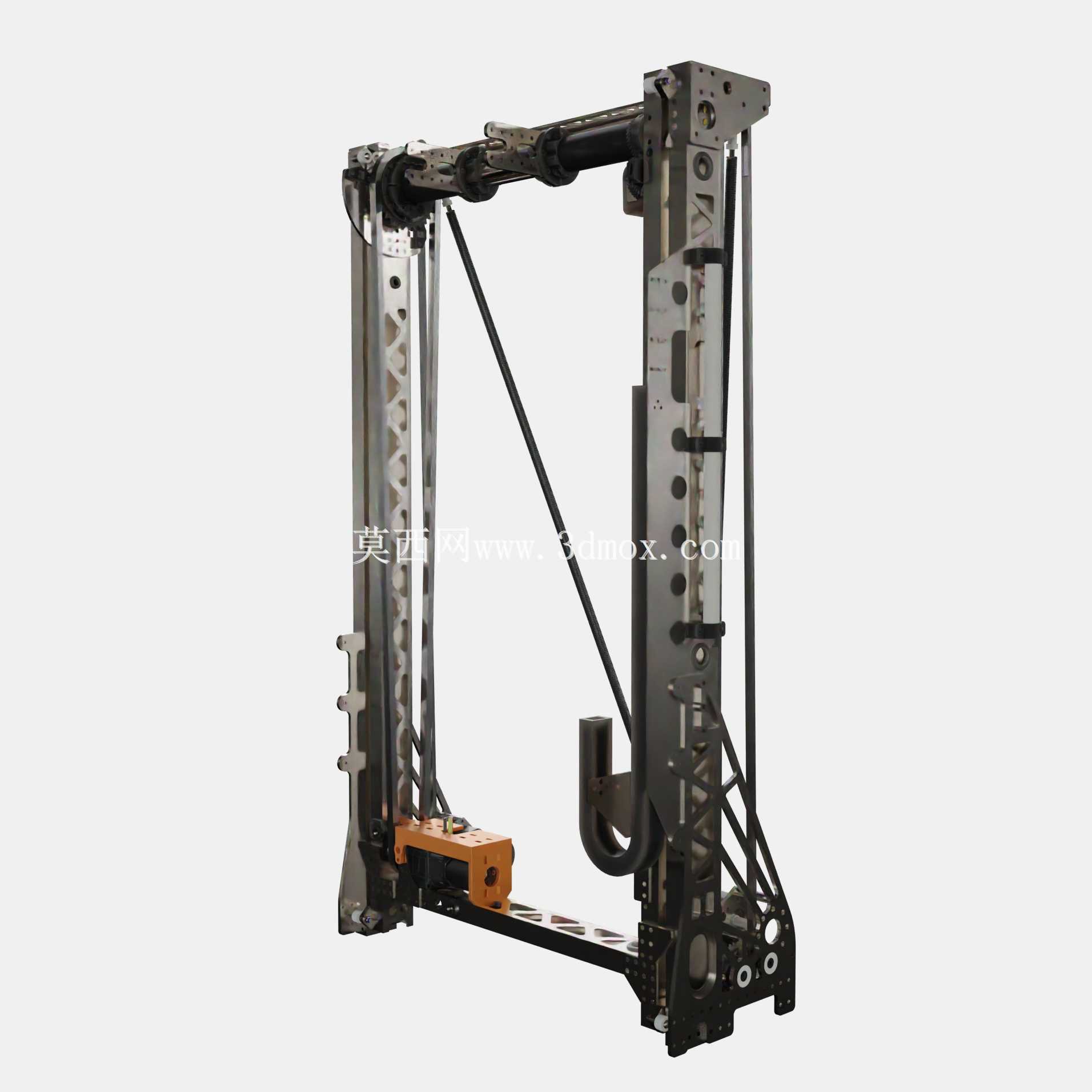

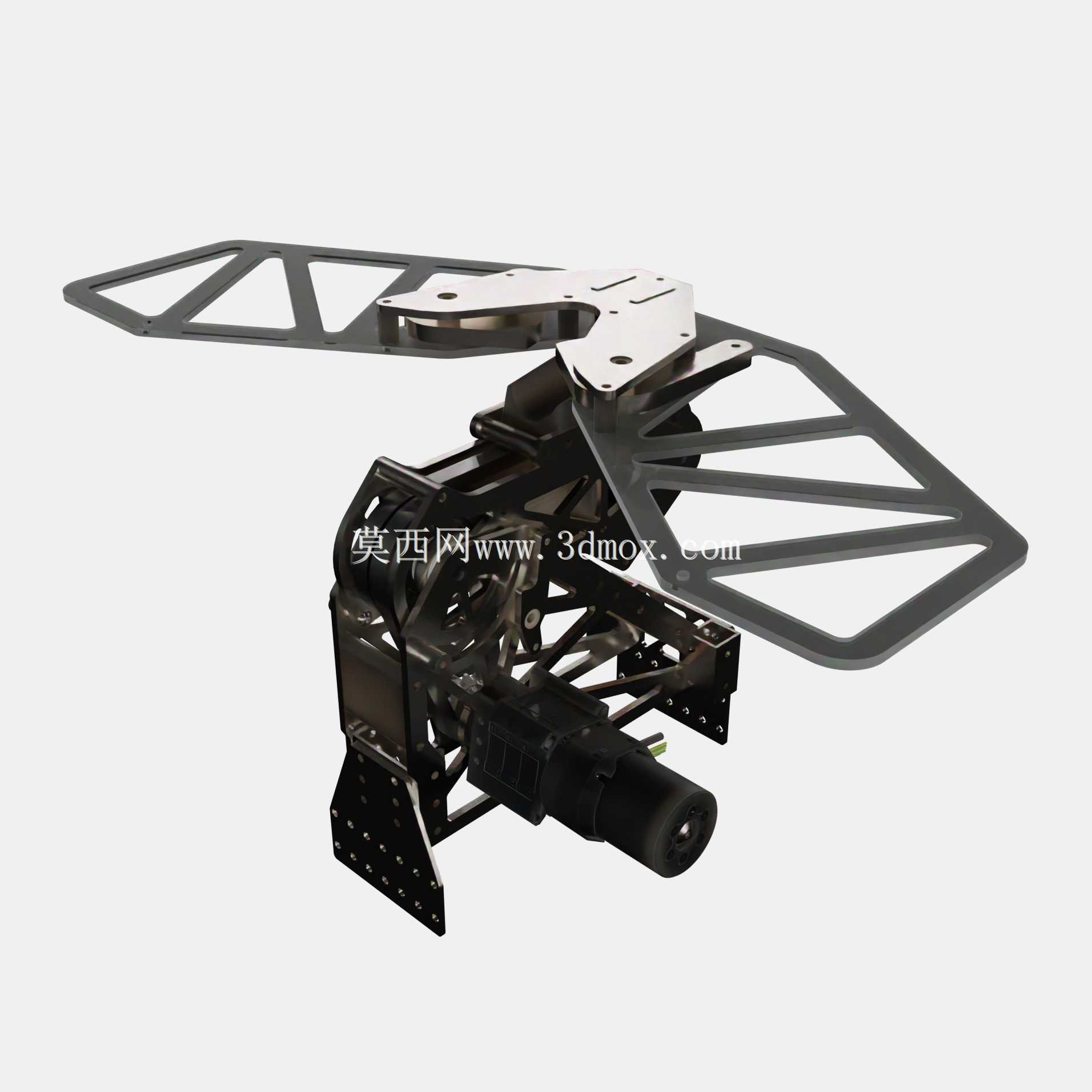

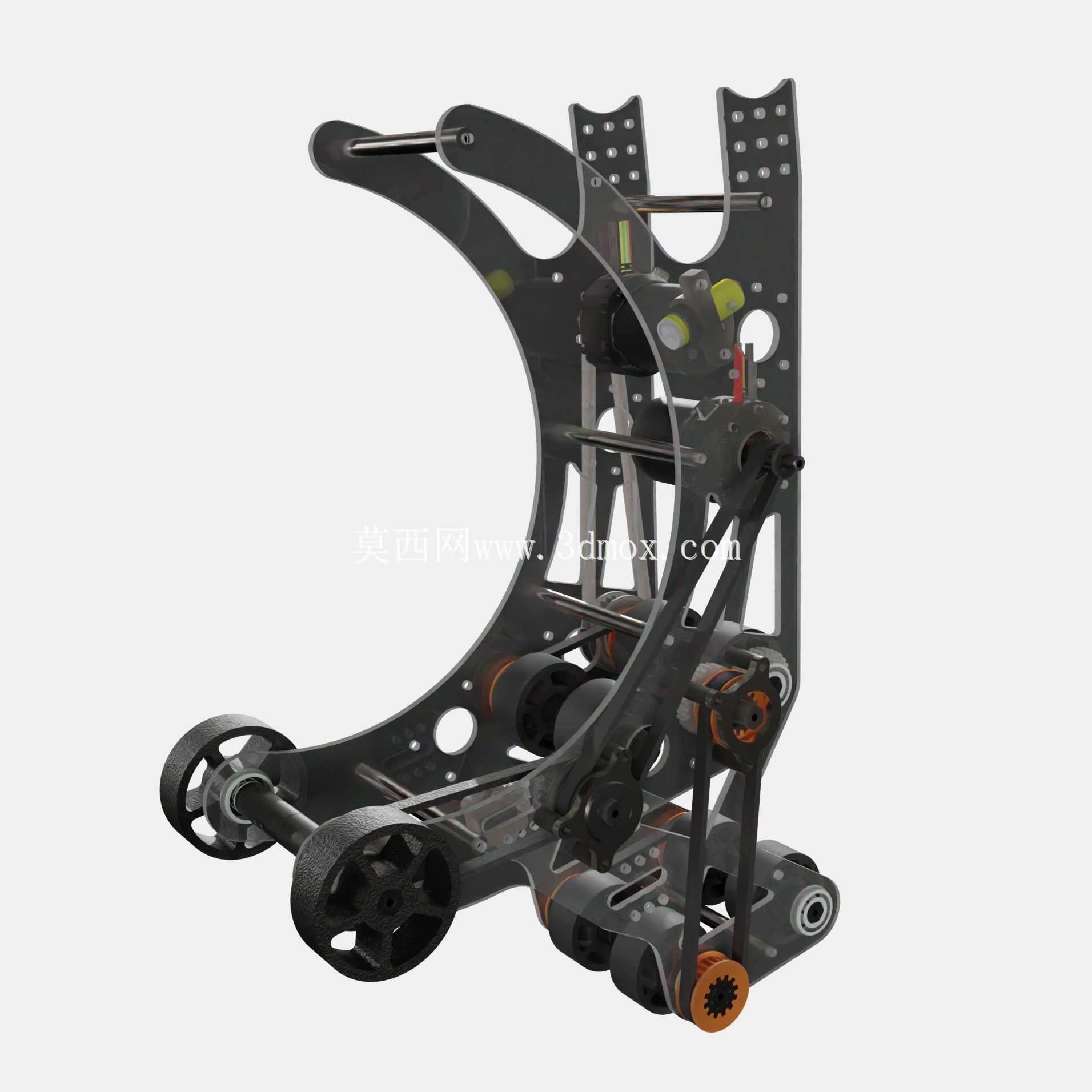

　　上部作业机构采用了多自由度并联抬升结构，前端的拾取机构采用柔性夹爪搭配滚筒输送的组合设计，夹爪的开合行程覆盖赛事指定物料的全尺寸范围，滚筒表面包覆2mm厚的防滑硅胶，能够在设备行进过程中完成地面物料的快速拾取，不需要完全停稳即可完成上料动作，大幅提升赛时的作业效率；抬升臂采用碳纤维管搭配铝合金铰接座的轻量化设计，在保证15kg额定抬升载荷的前提下，将臂架自身重量控制在8kg以内，有效降低了上部结构的转动惯量，抬升动作的响应速度提升30%以上，臂架的抬升角度覆盖0到75度范围，能够将物料精准投放到不同高度的得分区，最高投放点距离地面高度达到1.8m，满足高区得分的投放要求。

　　整套设备的电气元件全部集成安装在底盘中部的密封舱内，舱体采用2mm厚的铝板折弯成型，侧面开有带防尘网的通风孔，既能够阻挡赛场内的碎屑、灰尘进入舱内损坏电气元件，也能保证控制器、电机驱动器等发热元件的散热需求；电池安装位设计了快拆锁紧结构，更换电池的操作时间控制在10秒以内，满足赛时快速检修、换件的需求。布线全部采用拖链收纳，活动关节处的线缆预留了足够的弯曲余量，避免反复抬升、转动过程中线缆出现拉扯、磨损断裂的问题。

　　从设计思路来看，这套结构没有盲目追求复杂的功能叠加，而是针对赛事的得分优先级做了针对性优化：将拾取、抬升、投放的动作链路做了最短路径规划，减少不必要的传动环节，每个动作的传动路径都采用直连或者短同步带传动，降低传动间隙带来的定位误差，保证投放精度；所有易损件都采用了标准化快拆设计，比如防撞块、夹爪胶条、轮组轮胎等部件，不需要专用工具即可完成更换，在赛事的间隙检修环节能够快速完成故障排查与零件替换。结构的受力点全部做了加强处理，铰接位置采用带密封的深沟球轴承，避免赛场灰尘进入轴承间隙导致卡滞，轴承座采用一体式铣削加工，相比拼接式结构的连接刚度提升40%以上，能够承受对抗过程中的瞬时冲击载荷。上部机构的重心经过反复配平调整，在抬升臂完全伸出、满载物料的状态下，整机的重心投影始终落在底盘轮组的支撑多边形范围内，不会出现倾翻风险；底盘的配重块布置在底部框架的两侧，进一步降低整机重心高度，提升急停、急转过程中的稳定性，避免高速行进过程中侧翻。整套结构的安装孔位全部采用标准化设计，大部分连接位置采用统一规格的内六角螺栓，减少赛时需要携带的工具种类，也降低了零件替换的适配难度。
