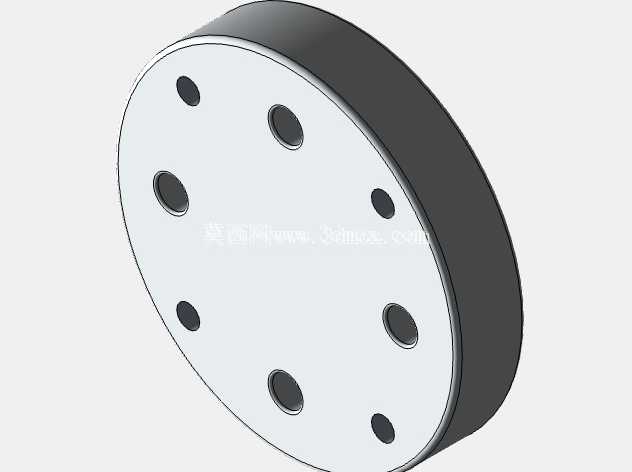

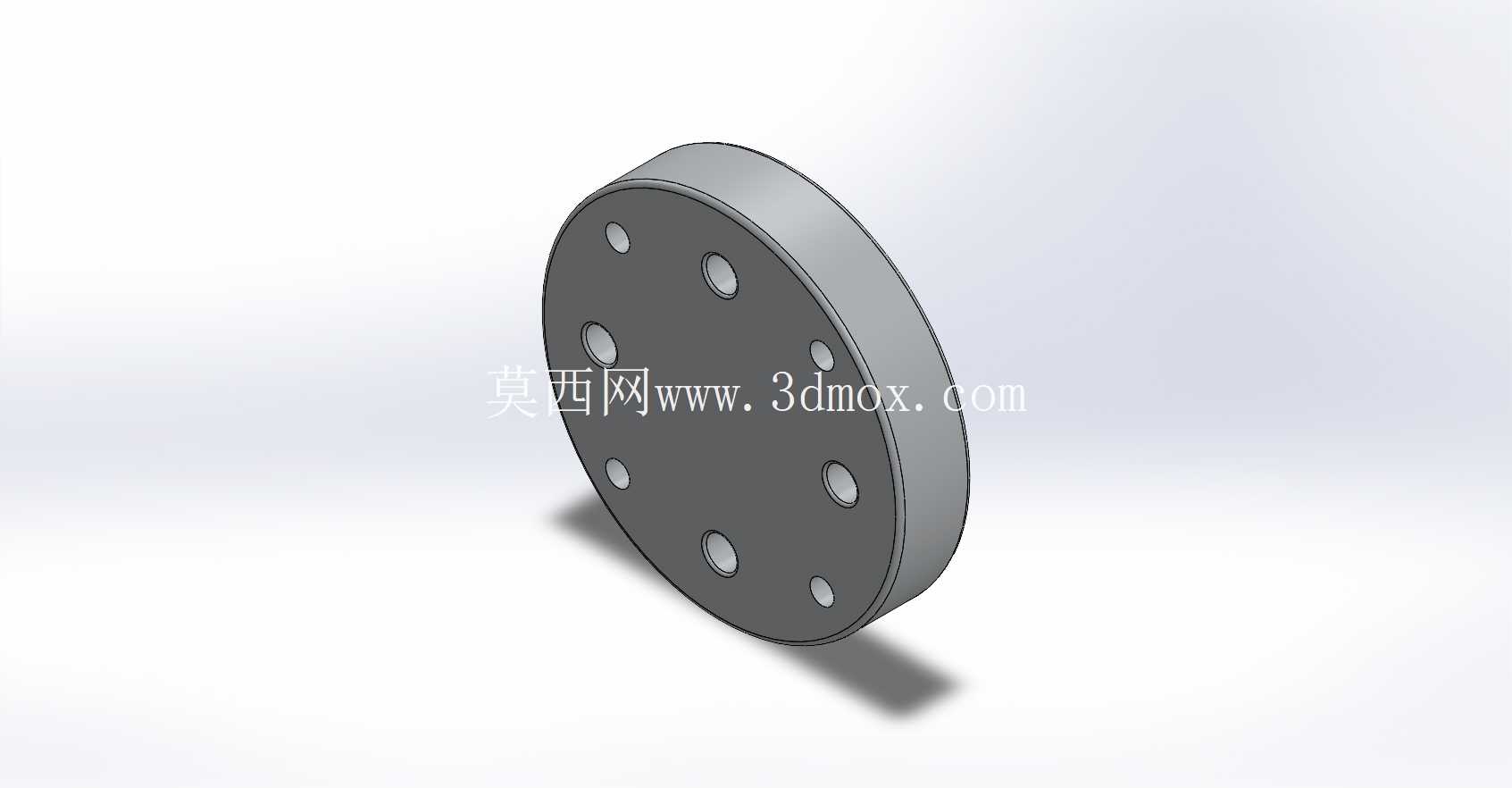

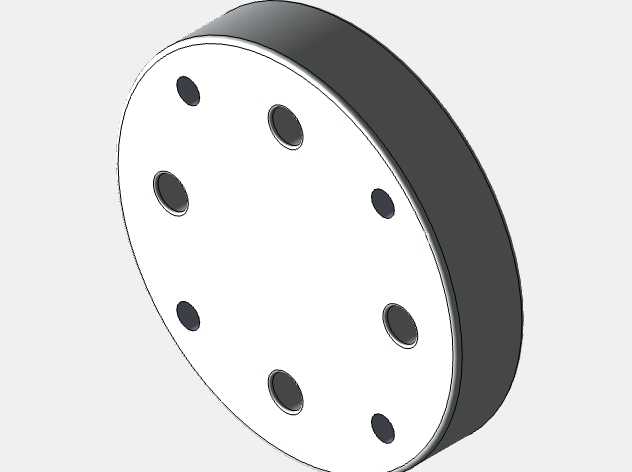

CRB15000协作机器人适配连接法兰盘

　　法兰盘面的安装孔位完全对应CRB15000末端法兰的螺纹孔分布，孔位公差控制在H7级精度范围内，安装时无需额外扩孔或调整，可直接通过内六角螺栓完成锁紧固定，孔位周边做了局部沉台设计，螺栓锁紧后头部完全沉入法兰盘面内，不会突出平面干涉后续夹具的安装贴合。法兰的两个端面均做了平面度磨削处理，平面度公差控制在0.02mm以内，与机器人末端贴合面、末端执行器安装面接触时不会出现间隙，保证力传递的均匀性，避免长期运行后因贴合面受力不均出现螺栓松动、定位偏移的问题。在协作机器人末端执行器集成、工装夹具对接的实际工程场景中，适配法兰是承担载荷传递、安装基准定位的核心衔接部件，这款针对CRB15000机型设计的适配法兰，从安装匹配性、载荷冗余、定位精度三个核心维度完成结构设计，完全匹配对应机型末端的安装接口规范。从实际安装边界来看，该法兰采用圆盘式主体结构，厚度方向做了等强度切削优化，既保证足够的刚性支撑，又尽可能降低末端附加负载，避免过多占用机器人的有效载荷配额。

　　从功能特性来看，这款法兰除了基础的转接连接作用，还承担了安装基准转换的功能，法兰中心预留了定位基准孔，可与机器人末端的定位凸台完全配合，安装时无需反复调整同轴度，一次装夹即可保证法兰中心与机器人第六轴回转中心的同轴度误差控制在0.01mm以内，大幅降低现场集成调试的时间成本。盘面的多组安装孔位采用对称分布设计，既可以适配标准的气动夹爪、电动抓手等通用末端执行器，也可以根据现场工艺需求定制安装非标工装，孔位的分布间距经过载荷校核，单侧挂载时的抗弯强度满足CRB15000满负载运行时的动态载荷要求，不会出现法兰变形、断裂的风险。

　　在设计思路上，这款法兰没有采用多余的异形结构，整体为规则圆盘形态，加工时可直接采用圆钢料车削成型，后续钻孔、铣沉台的工序也无需复杂工装，加工成本低、周期短，适合小批量定制加工场景。法兰的外缘做了R1.5的圆角倒钝处理，避免安装调试过程中尖锐边缘划伤操作人员或者线缆，也不会在机器人高速回转时产生风阻噪音。材质选用常用的45号钢调制处理，表面做发黑防锈处理，兼顾刚性与防锈能力，在常规工业车间环境下长期使用不会出现锈蚀问题，如果应用在洁净室、食品加工等特殊场景，也可以直接替换为304不锈钢材质加工，安装尺寸完全通用无需调整结构。

　　从实际应用场景来看，这款法兰可用于CRB15000协作机器人的上下料工位夹具对接、焊接工位焊枪安装、打磨工位动力头转接、视觉检测支架固定等多种场景，不管是轻载的搬运作业，还是有一定动态载荷的打磨、装配作业，法兰的刚性都能满足使用要求，不会因为法兰形变导致末端执行器的定位精度下降。在安装使用时，需要注意螺栓锁紧要采用对角分次锁紧的方式，保证法兰端面与机器人末端完全贴合，锁紧扭矩按照对应螺栓的标准扭矩施加，避免扭矩过大导致螺纹滑牙或者法兰局部变形，安装完成后可以打表检测法兰端面的跳动值，正常安装情况下端面跳动不会超过0.03mm，完全满足绝大多数工业场景的精度要求。另外法兰的厚度设计也考虑了线缆走线的需求，部分需要从机器人末端内部走气走线的场景，法兰中心的通孔尺寸与机器人末端的过孔尺寸完全匹配，气管、信号线可以直接从中心穿过，不会与法兰产生干涉，也无需额外设计走线支架，进一步简化末端集成的结构复杂度。
