仿生足部踝部连接结构件设计

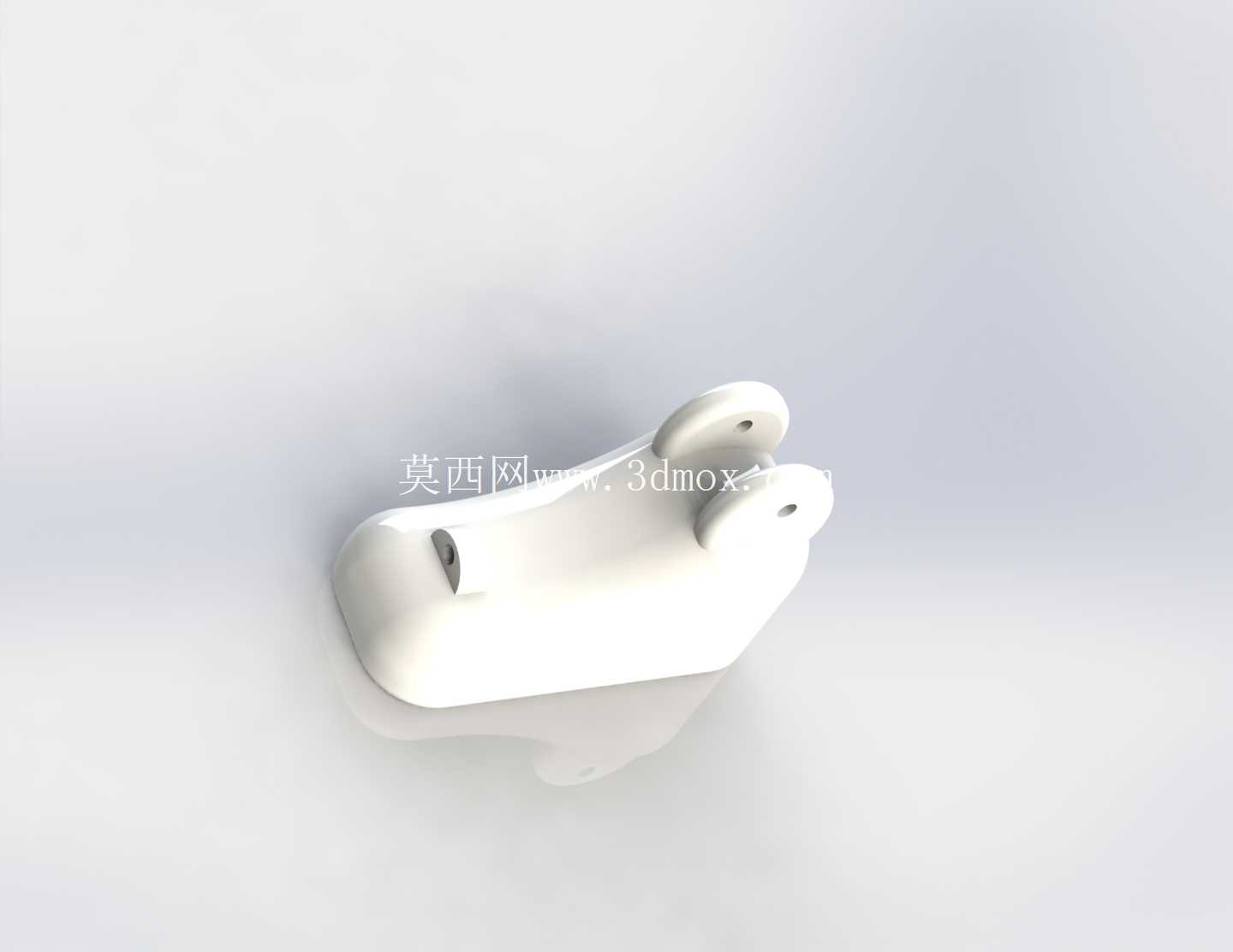

在下肢康复辅具、仿生行走机器人、假肢适配等工程场景中，足部与小腿段的连接构件是直接影响穿戴贴合度、行走姿态还原度的核心受力部件，本次设计的足部连接结构，正是针对这类需要兼顾踝部铰接转动、足部姿态微调的使用需求开发。从实际落地的使用场景来看，这类构件既可以用于下肢康复外骨骼的足部末端，承接小腿动力输出段的载荷，将驱动力传递到足底支撑面，也可以作为仿生双足机器人的足部连接基座，匹配不同的足底防滑垫、力传感器安装位，还能在定制化假肢制作中作为基础连接骨架，适配不同用户的残肢受力特征。

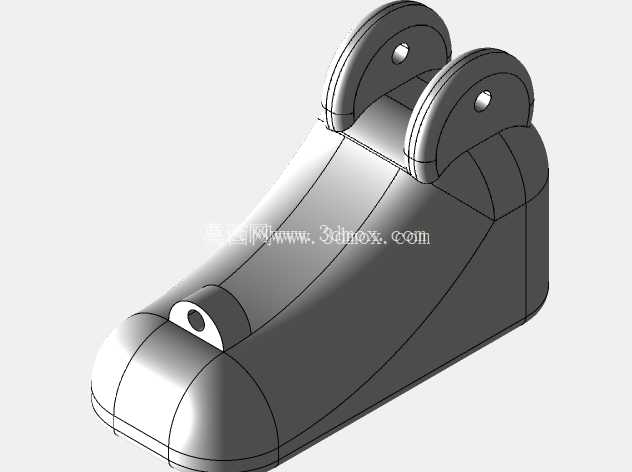

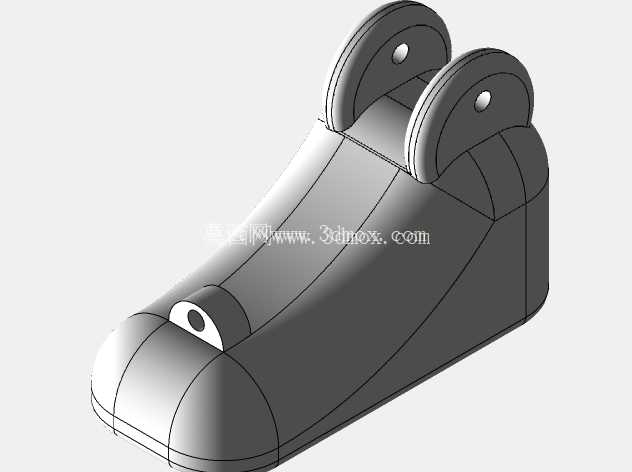

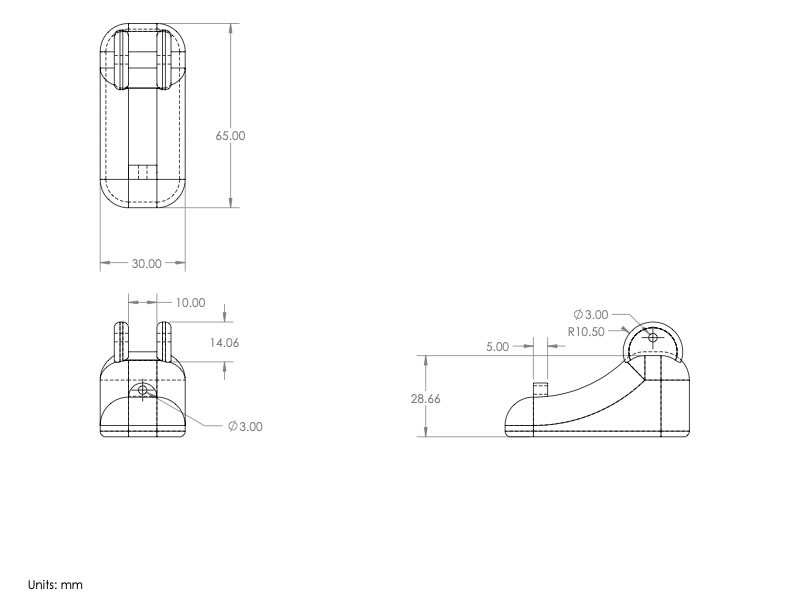

设计之初首先明确了安装边界的约束条件：构件上端的双铰接耳位需要匹配标准踝部转动轴的安装尺寸，两个同轴安装孔的同轴度公差控制在0.02mm以内，避免铰接转动时出现卡滞、磨损不均的问题；耳位的厚度经过受力校核，能够承受正常行走时1.5倍体重的瞬时冲击载荷，同时预留了轴套安装的沉台位，方便后期更换耐磨衬套，降低维护成本。构件主体的曲面轮廓完全贴合人体足跟部的生理弧度，在和足部接触的支撑面做了均匀的壁厚过渡，最薄处壁厚2.5mm，既保证了整体结构强度，也控制了构件自身重量，避免额外增加穿戴者的负重感。

从功能特性上看，这个结构件做了两个核心的功能设计：一是上端的踝部环连接结构，采用开口铰接的形式，装配时可以通过铰接轴的锁紧程度微调转动阻尼，匹配不同使用场景下的转动阻力需求，比如康复训练场景下可以适当调高阻尼，给患者提供适当的行走助力，仿生机器人场景下可以调低阻尼，提升行走动作的流畅度；二是足部趾部位置的调节结构，预留了微调安装位，可以根据实际使用需求调整足前段的俯仰角度，适配不同坡度的行走场景，也能匹配不同长度的足底支撑件，拓展构件的适配范围。

在结构细节处理上，构件所有的棱角位置都做了R2以上的圆角过渡，避免应力集中导致的疲劳断裂，尤其是铰接耳位和主体连接的位置，做了渐变的加强筋过渡，在不增加整体壁厚的前提下提升了连接位置的抗扭强度。构件底部的平面预留了多个标准安装孔位，可以直接固定足底防滑橡胶垫、六维力传感器等外接部件，孔位的位置经过重心校核，保证安装后足底的受力中心和构件的受力轴线重合，避免行走时出现偏载磨损。和腿部连接的踝部环位置做了适配绑带的凹槽位，安装固定绑带时不会出现绑带滑移、脱落的问题，绑带凹槽的深度控制在1.5mm，既能够固定绑带位置，也不会破坏构件整体的曲面流畅度，减少穿戴时和衣物、外骨骼护罩的剐蹭。

实际建模过程中，首先根据人体足部CT扫描的点云数据提取足跟部的轮廓曲线，再结合铰接安装的尺寸约束搭建基础实体，之后通过有限元分析模拟行走过程中的蹬地、落地两个极限受力工况，对应力集中的位置做壁厚优化，在保证强度的前提下尽可能去除冗余材料，最终的构件整体重量控制在合理区间，适合长时间穿戴使用。考虑到后期加工的便利性，整个构件没有复杂的倒扣结构，既可以采用3D打印做小批量定制化生产，也可以开模做注塑批量加工，铰接孔位的尺寸精度满足常规机加工的公差要求，不需要特殊的二次加工工序就能完成装配。

在实际装配测试中，这个构件和标准踝部转动轴的配合间隙控制在0.01-0.03mm之间，转动过程中没有明显的旷量，连续10万次转动循环后，铰接位置的磨损量小于0.1mm，能够满足长期使用的耐久性要求。足部支撑面的曲面和定制的足部衬垫贴合度达到95%以上，穿戴时不会出现局部压应力过大的问题，有效提升了长时间穿戴的舒适度。针对不同的使用场景，这个构件还可以通过调整上端铰接耳的间距、底部安装孔的位置，快速适配不同规格的小腿连接段、不同尺寸的足底部件，不需要重新做整体结构的重新设计，大幅缩短了相关产品的开发周期。
