六轴多关节工业机械臂结构设计

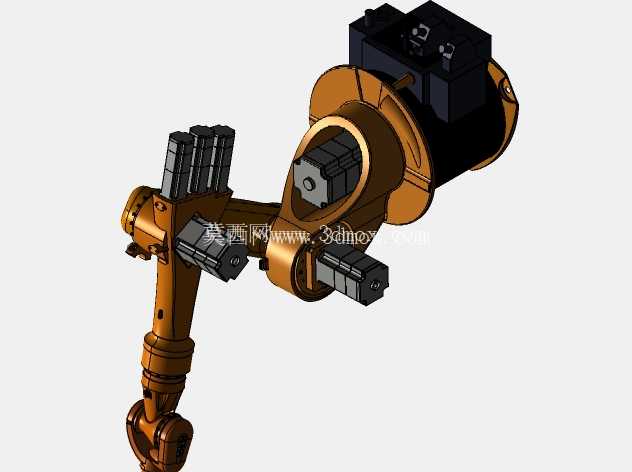

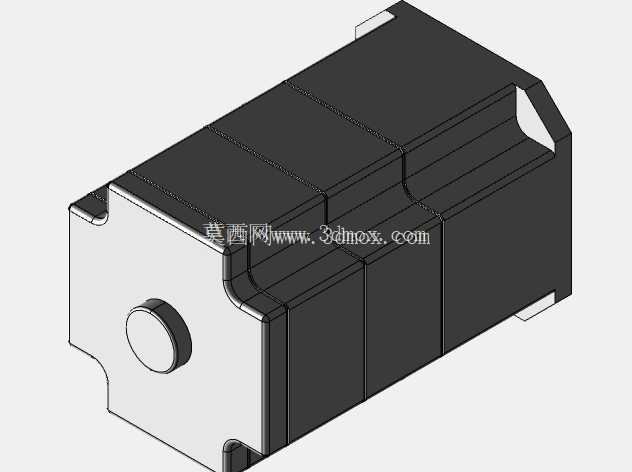

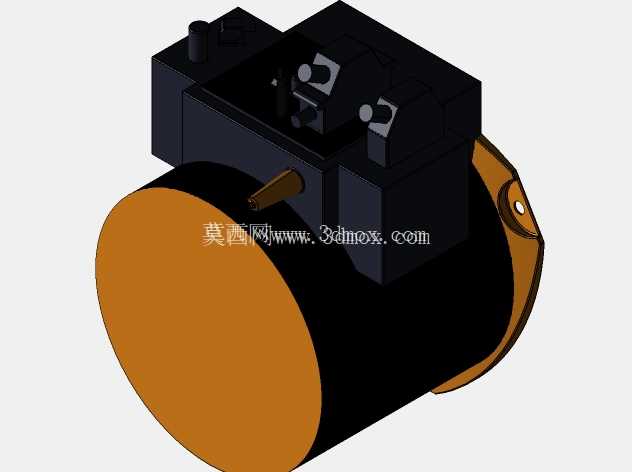

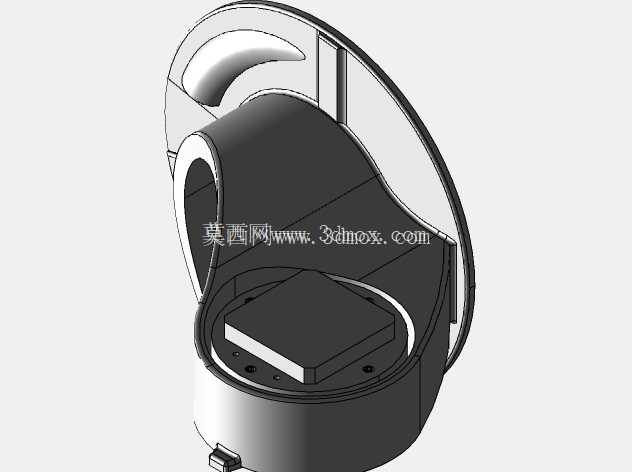

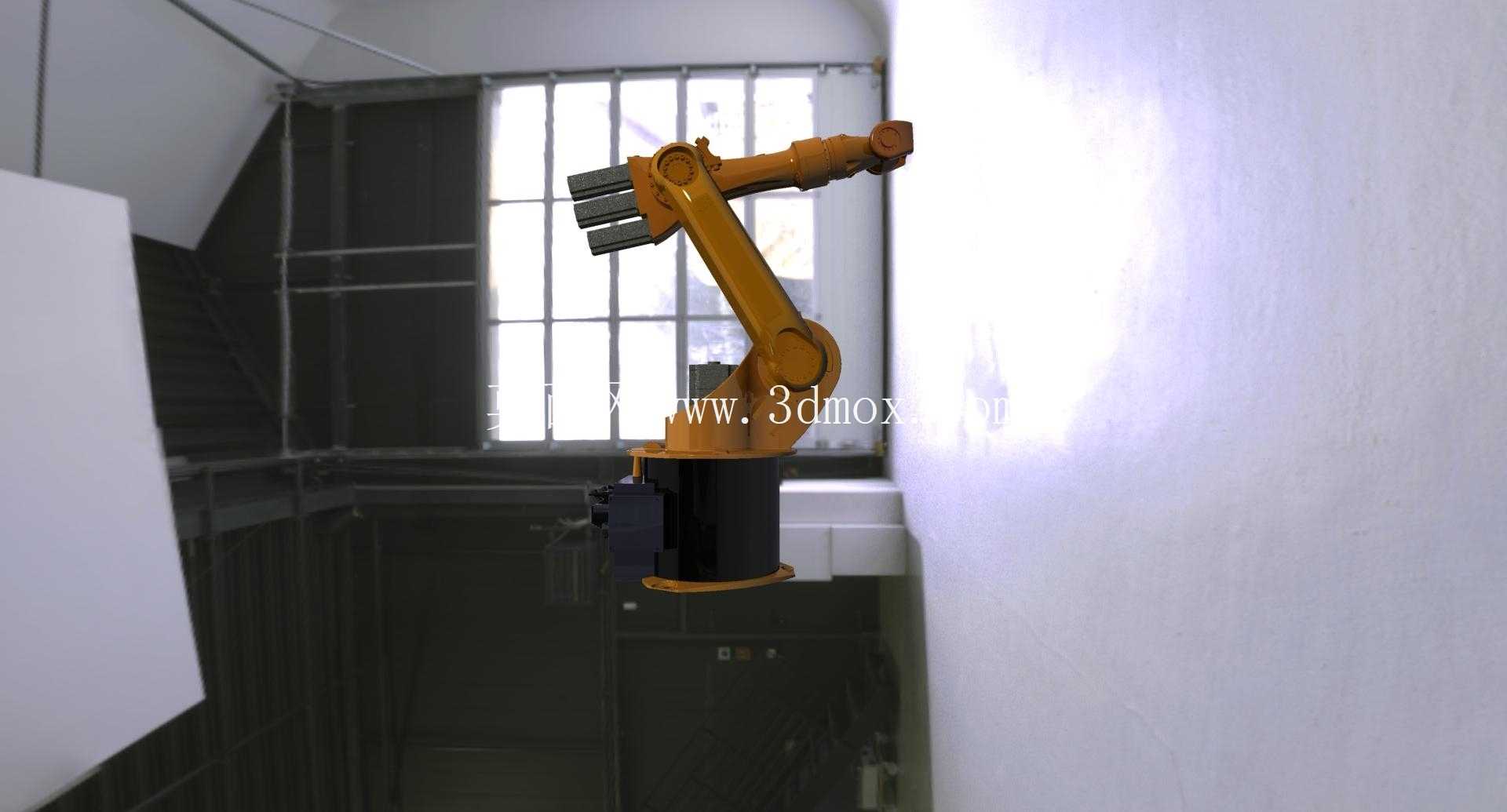

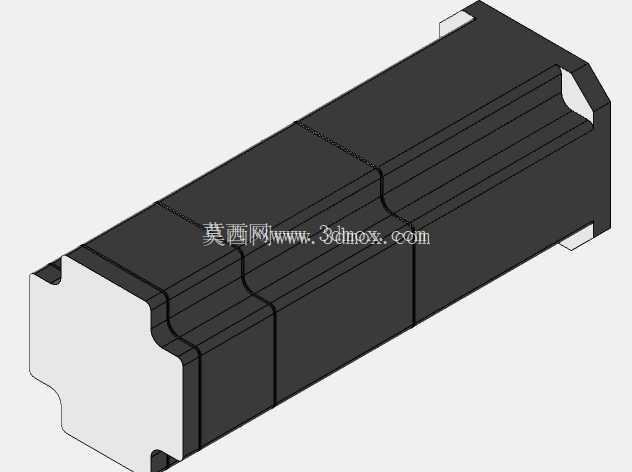

这套六轴多关节机械臂的结构方案，面向中小负载搬运、上下料与工位作业场景搭建，整体构型参照成熟工业串联机器人的布局逻辑，从底座回转支承到大臂、小臂再到末端腕部，六个旋转关节依次串联，能够在工作半径内完成空间任意位姿的 reach 与姿态调整。底座部分采用圆柱形固定基座，内部预留伺服电机、减速器与走线通道的安装空间，底部法兰面可直接与设备机架、地面预埋板或工作站平台对接，安装时需保证基座端面的水平度，避免一轴回转过程中因基础倾斜带来的附加偏载。一轴承担整机绕竖直方向的回转动作，驱动单元通常布置在基座内腔，通过谐波或RV减速器输出扭矩，支撑上方整个臂体的重量与作业力矩。

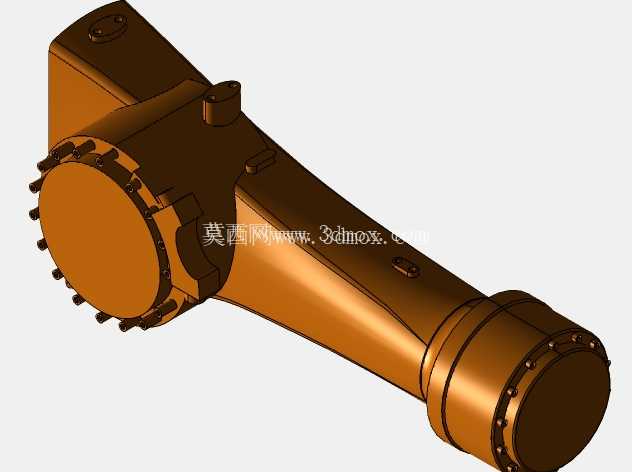

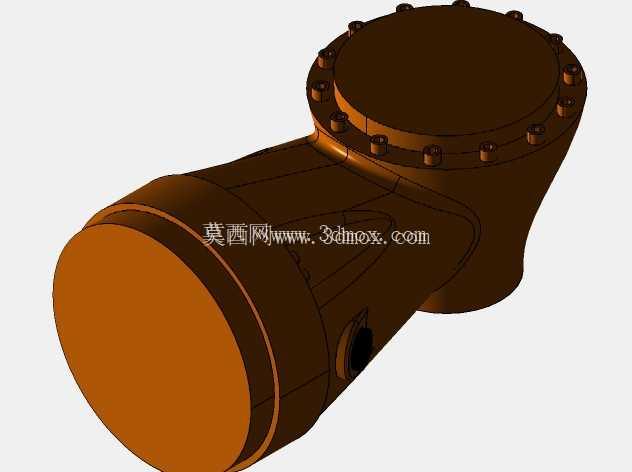

大臂与基座之间的二轴关节是整机受力最复杂的位置之一，臂体上扬、下俯过程中，关节处既要承受臂杆自重产生的弯矩，也要抵消末端负载在伸展位带来的倾覆力矩，因此关节两侧采用对称支承结构，保证侧向刚度。大臂外形采用近似铸造箱体的曲面过渡，既减少应力集中，也为内部走线、驱动元件布置留出封闭空间。三轴位于大臂与小臂衔接处，负责小臂相对大臂的俯仰，该关节的运动范围直接决定机械臂在高位取放、低位伸入工装时的可达性，设计时需要校核臂体全伸展与全折叠两种极限姿态下的干涉边界，尤其要避免小臂背部与大臂顶面在大仰角工况下发生碰撞。

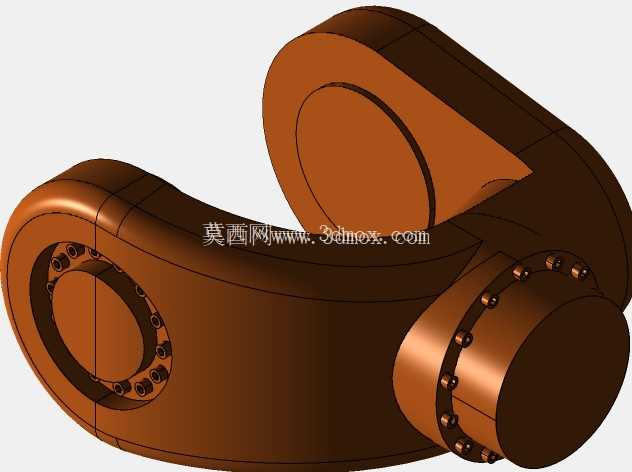

腕部的三个关节集中在小臂末端，四轴实现小臂轴线方向的自转，五轴、六轴配合完成末端法兰的俯仰与旋转，这种三轴交于一点的腕部构型，让末端工具的位置与姿态解耦更清晰，轨迹规划时逆运动学求解也更稳定。末端法兰按照通用工业机器人接口思路设计，可适配夹爪、真空吸盘、焊枪或打磨头等执行器，法兰端面预留螺栓孔与定位止口，保证工具更换后的重复定位精度。臂体配色采用工程装备常见的警示橙与基座黑色搭配，现场布置时便于人员识别机器人作业范围，符合自动化产线的安全视觉规范。

从实际产线布局来看，这类六轴机械臂常布置在机床加工单元之间，完成毛坯上料、成品下料与工序转运；也可用于装配工位，配合视觉系统完成零件拾取与对位；在喷涂、打磨等恶劣工况下，还能替代人工保持稳定的作业轨迹。结构建模过程中，各关节的旋转轴、限位面与驱动安装位均按真实装配关系搭建，臂杆之间的运动副清晰，可直接用于运动范围仿真、工作空间包络绘制与节拍分析。安装边界方面，基座占地直径需在工作站规划时预留维护空间，臂体全伸展半径内不得布置固定障碍物，控制柜与线缆走向应沿底座侧方引出，避免随一轴回转时发生缠绕。整体结构在刚度、自重与动作灵活性之间取得平衡，能够为机器人选型、工作站布局与二次工装开发提供完整的三维参考。
